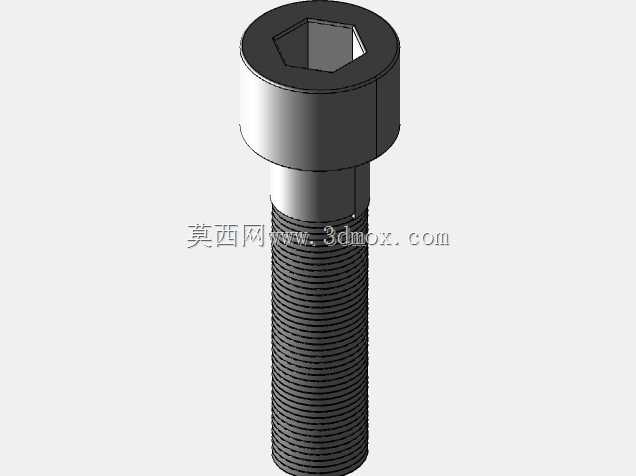

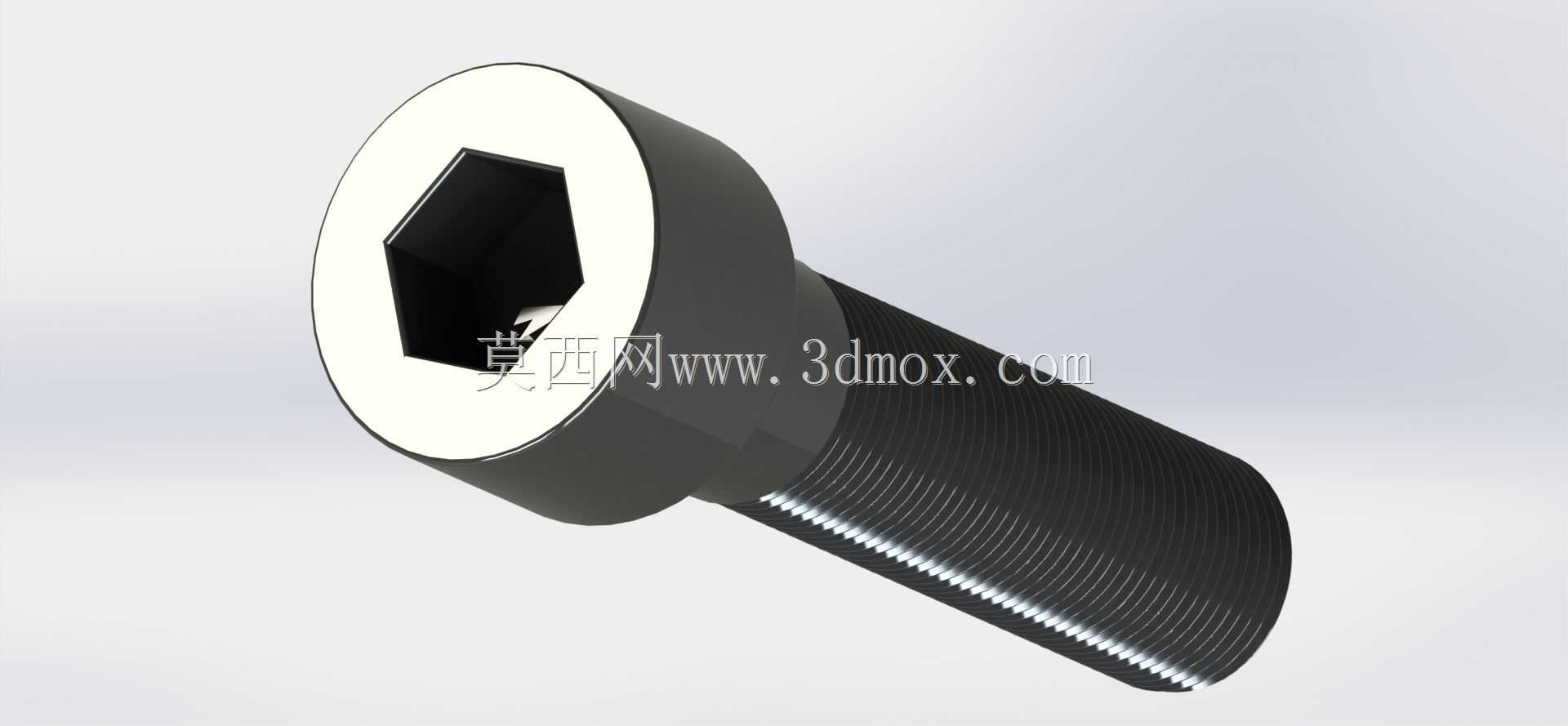

DIN912标准内六角圆柱头带帽螺钉结构

在各类机械装配场景中，内六角圆柱头螺钉是应用覆盖面极广的紧固元件，从精密仪器内部的模组固定，到重型工业设备的框架拼接，都能见到这类连接件的身影。这类螺钉的头部采用圆柱型结构，相比沉头螺钉不需要在被连接件表面加工适配的沉孔，安装时仅需钻出对应规格的光孔即可完成装配，能有效降低被连接件的加工难度，尤其适合安装空间受限、无法加工沉孔的薄壁件、型材框架类结构的紧固作业。头部开设的内六角驱动槽，在装配时可以通过内六角扳手施加更大的拧紧力矩，相比一字槽、十字槽螺钉，不容易出现槽口打滑、拧花的问题，在需要较高预紧力的连接场景中可靠性更强，同时内六角扳手可以深入沉腔内部作业，在头部外侧空间不足的位置也能顺利完成拧紧操作。从设计逻辑来看，这类螺钉的杆部带有全牙结构，螺纹精度符合通用紧固件公差要求，能和对应规格的内螺纹孔、螺母形成稳定配合，头部下端的支撑面为平整环形面，拧紧时能和被连接件表面形成均匀的压应力分布，避免局部应力集中导致的被连接件表面压溃、连接松动问题。在实际选型过程中，需要重点关注螺钉的头部外径、头部高度、螺杆公称直径、螺纹长度等核心尺寸参数，确保装配后头部不会和周边相邻的结构件发生运动干涉，同时螺杆旋入内螺纹的深度要满足连接强度要求，对于承受交变载荷、振动载荷的连接场景，还要结合预紧力计算结果匹配对应强度等级的螺钉，避免长期运行过程中出现螺纹滑牙、螺杆断裂的失效问题。这类标准件的三维结构建模，需要严格遵循标准规定的尺寸公差，尤其是内六角槽的对边宽度、深度尺寸，要和通用扳手的尺寸形成适配，避免出现模型导入装配后，扳手无法正常插入驱动槽的仿真误差，螺纹部分的建模既要保证牙型轮廓的准确性，也要兼顾装配仿真时的干涉检查精度，为后续的整机装配模拟、运动干涉校验提供可靠的基础模型支撑。在自动化设备的导轨安装、伺服电机固定、钣金机架拼接等常见作业场景中，这类螺钉的选型合理性直接影响整机的装配精度和长期运行稳定性，比如直线导轨的安装就需要依靠这类螺钉的均匀预紧，保证导轨的直线度精度，若螺钉头部尺寸超差，会导致导轨安装面无法完全贴合基准面，直接影响运动部件的行走精度。
