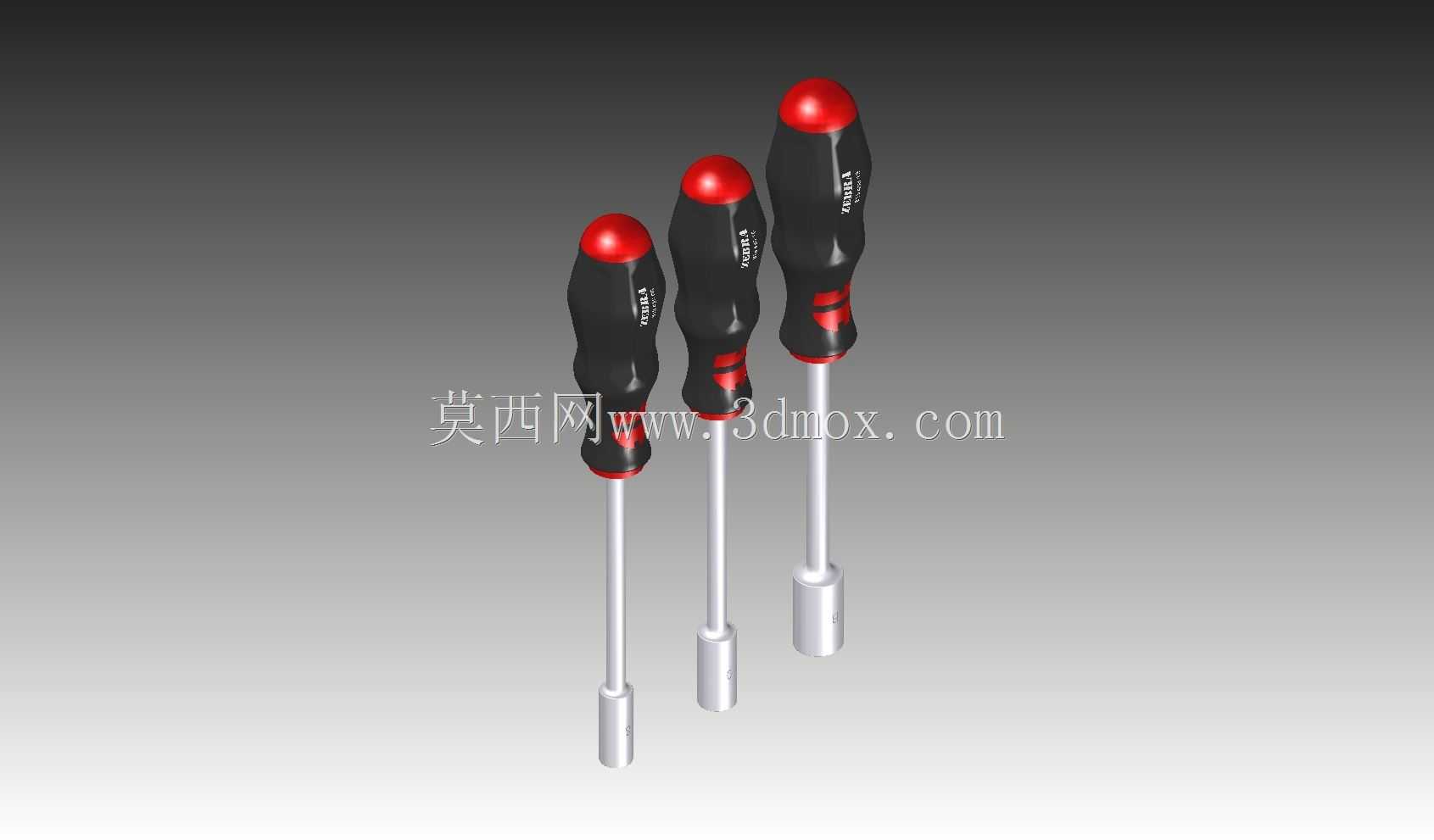

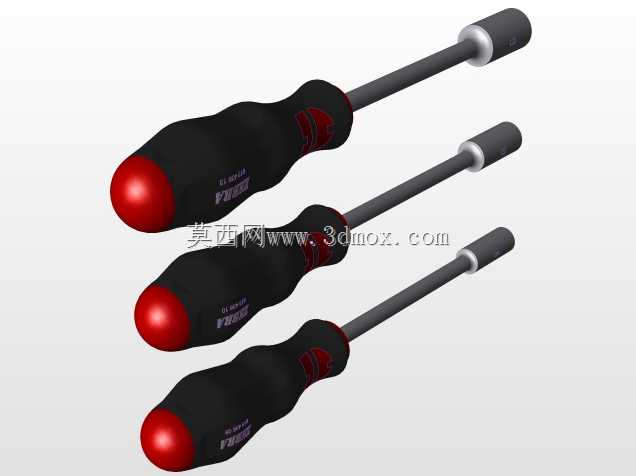

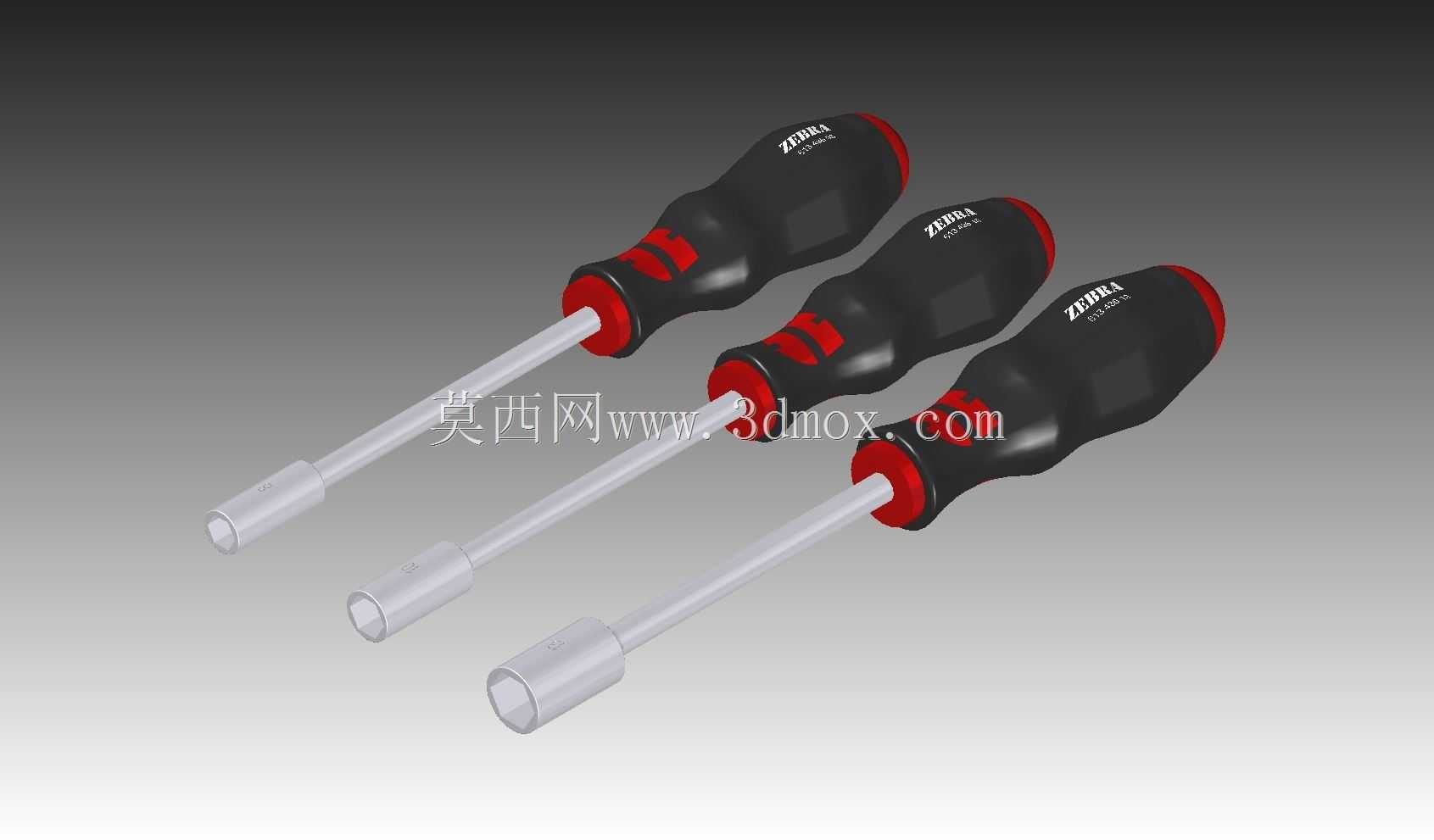

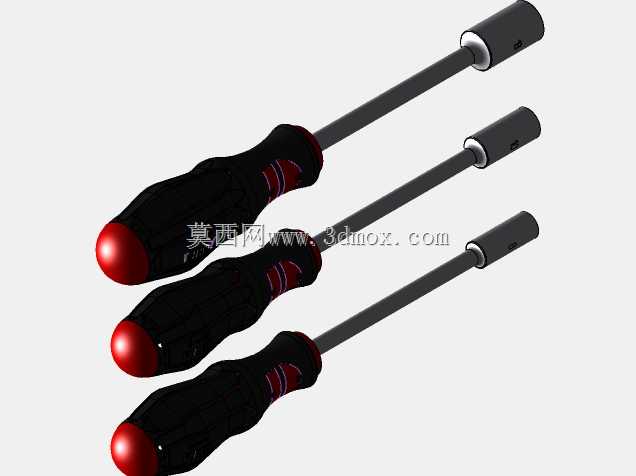

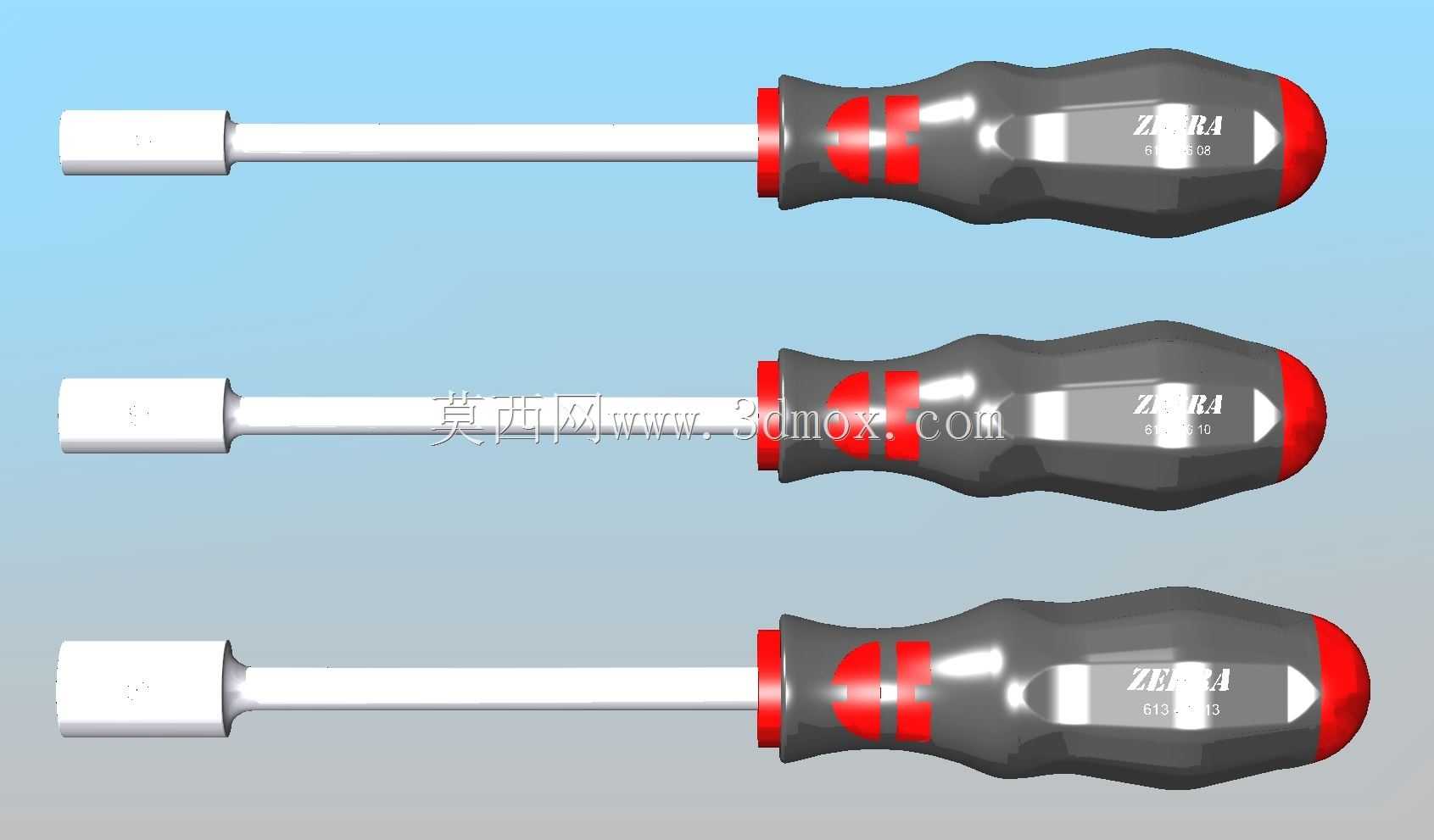

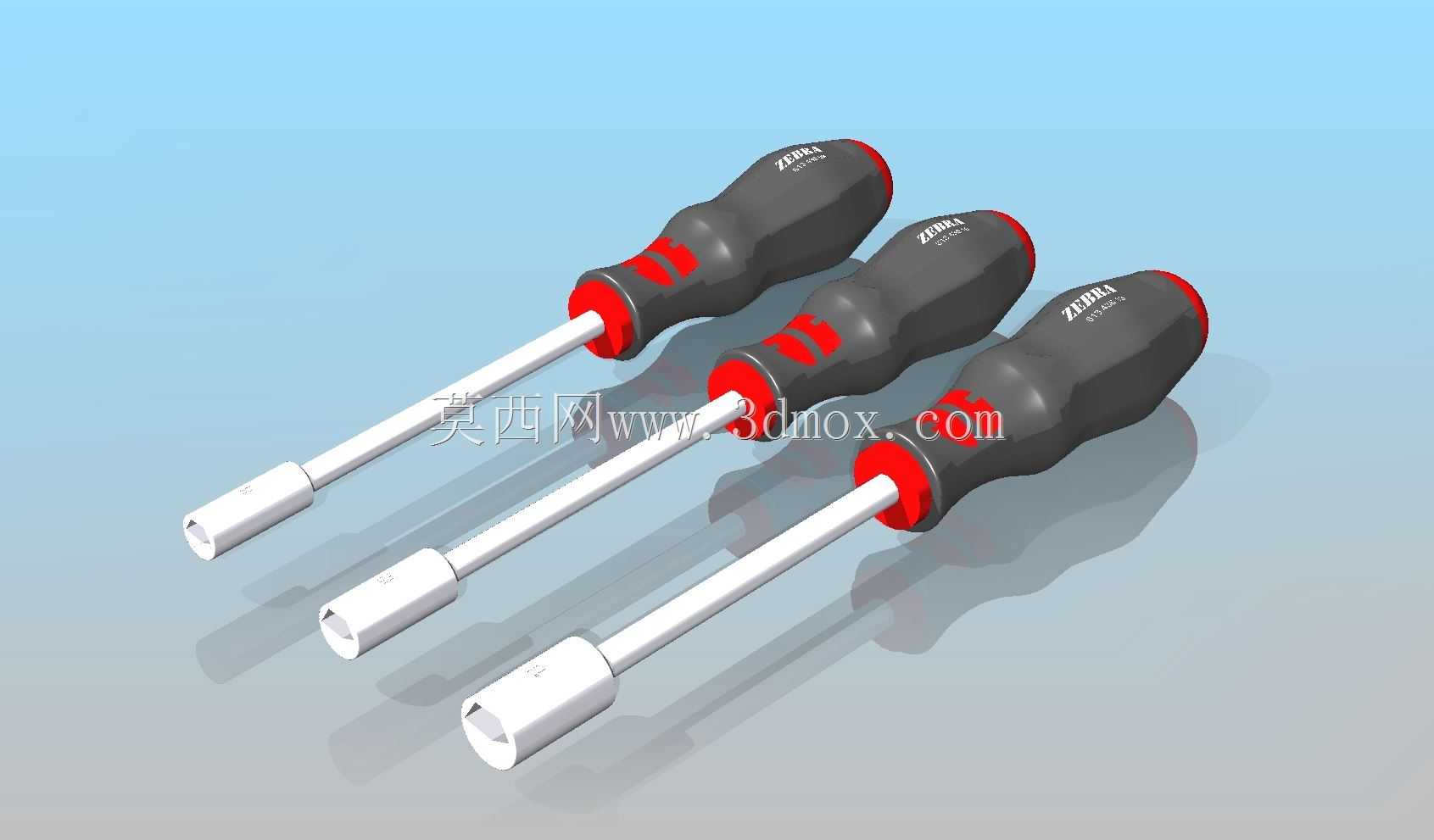

三款不同规格斑马柄螺母旋具结构设计

这套手动紧固工具覆盖8mm、10mm、13mm三种常用六角螺母规格，主要面向设备装配、售后维保、五金加工、家装维修等场景下的外六角螺母拆装作业，可适配日常绝大多数低压电气柜安装、小型机械设备组装、家用五金件紧固的作业需求，相比普通一字十字螺丝刀，套筒式的旋具头能完全包裹螺母外六角轮廓，作业时不会出现打滑滑脱、磨花螺母棱角的问题，尤其适合对紧固扭矩有一定要求、螺母安装位置存在轻微沉台的作业场景。

设计阶段首先针对不同规格的受力阈值做了手柄尺寸匹配，8mm规格对应小扭矩作业场景，手柄直径做了收窄处理，适合狭小空间内的快速拧动操作；10mm、13mm规格对应更大的紧固扭矩需求，手柄握持段做了加粗，配合表面的防滑凸点结构，手掌施力时能获得足够的摩擦力，无需额外施加过大的握力就能输出足够的旋转扭矩，长时间作业也能降低手部疲劳感。手柄尾部的圆弧球面设计，是考虑到作业时需要掌心施压抵住旋具尾部的操作习惯，光滑的球面不会硌伤掌心，在需要轴向施压同时旋转的作业场景下，能让施力方向更稳定，避免旋具头从螺母上滑脱。

旋具的金属杆部分采用等直径光杆设计，和套筒头做了一体化同轴加工，整体同轴度控制在较高精度范围内，旋转时不会出现偏摆晃动，能保证套筒和螺母的完全贴合，减少不必要的磨损。金属杆长度做了统一规划，既可以满足常规深度安装位的螺母操作，也不会因为杆身过长导致在狭小空间内操作时出现干涉。手柄和金属杆的连接位置做了埋入式嵌装结构，金属杆的连接端深入手柄内部足够深度，配合周向的防滑滚花，能承受大扭矩下的扭转力，不会出现手柄和杆身相对转动、松脱的问题。

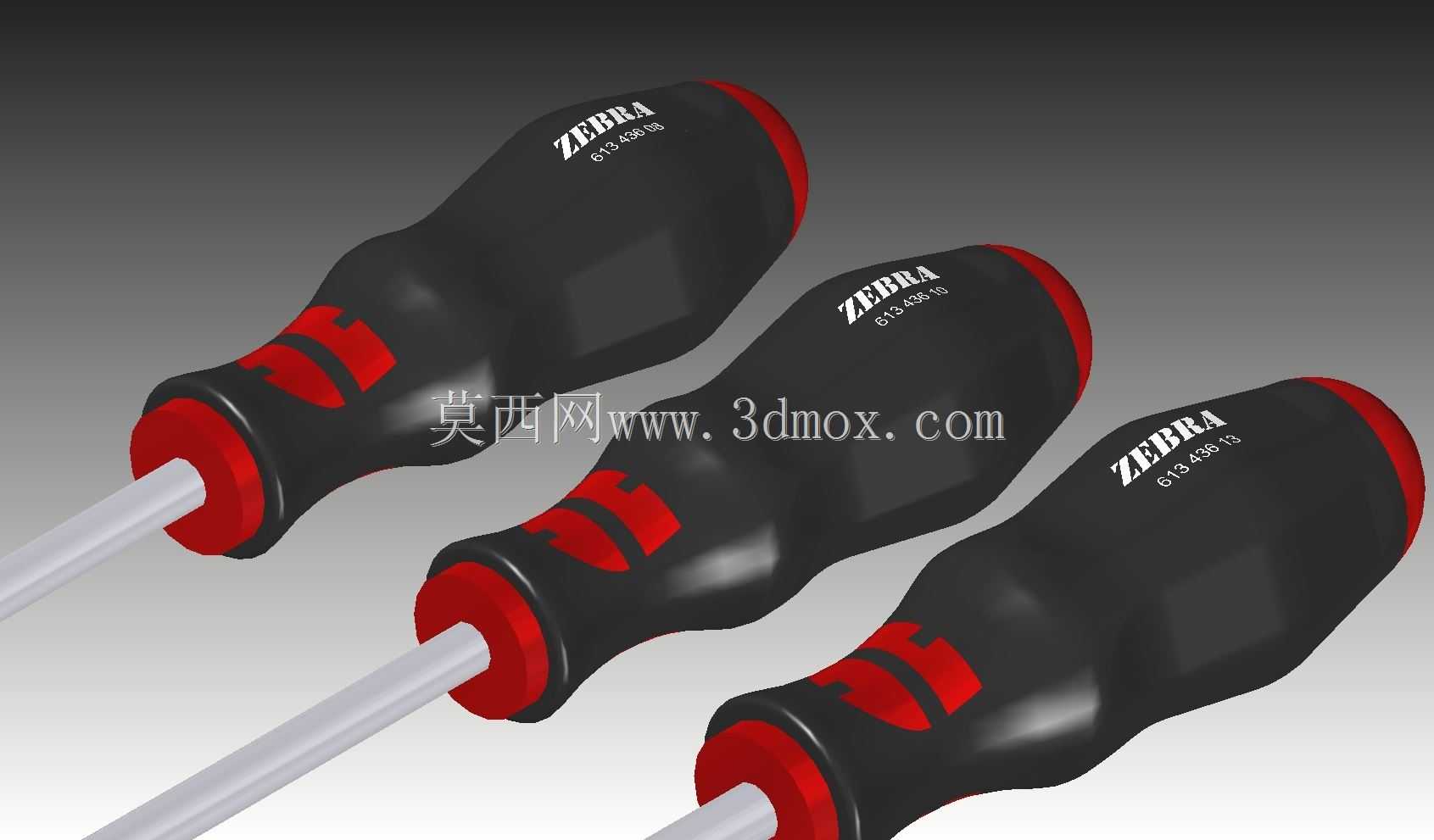

手柄表面的红黑双色防滑结构，除了提升握持摩擦力之外，不同的色环位置也能快速区分规格，作业时无需反复查看套筒尺寸标识，凭手柄的色环位置就能快速选到对应规格的旋具，提升多规格交替作业时的效率。套筒头的内六角尺寸严格遵循通用紧固件公差标准，和标准六角螺母的配合间隙控制在合理范围，既不会因为间隙过小导致螺母卡滞在套筒内，也不会因为间隙过大出现拧圆螺母棱角的问题，套筒端部做了微小的倒角导入设计，对准螺母时可以快速导入，不需要反复调整对位，在视线不佳的安装位置也能快速完成螺母对位。
