150mm量程数显三丰游标卡尺结构设计

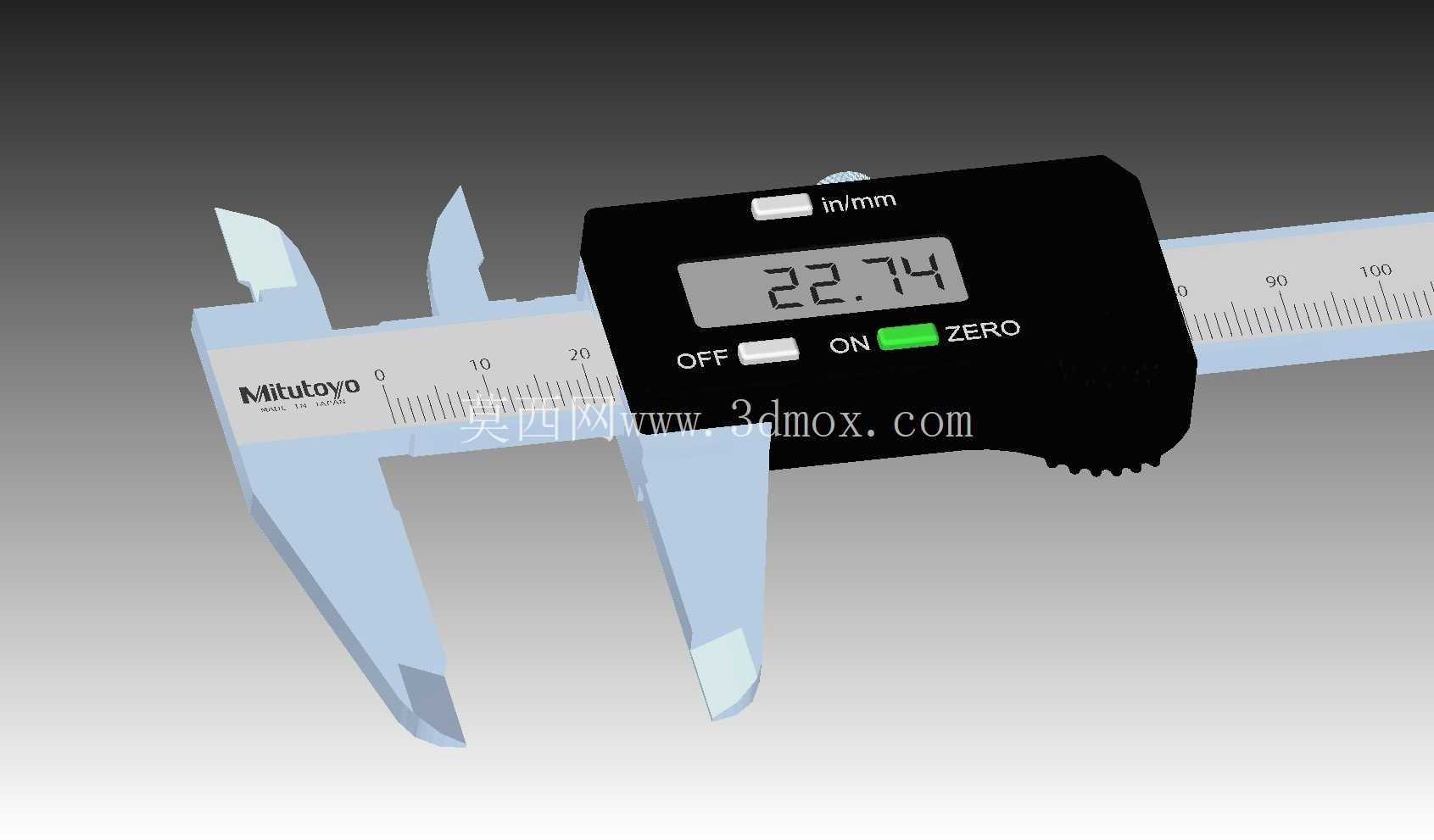

　　在机械加工现场、五金装配工位、来料检验区乃至院校金工实训车间，卡尺是出现频率最高的接触式测量器具之一，这款150mm量程的数显三丰卡尺，覆盖了绝大多数中小尺寸零部件的外轮廓、内孔、深度、台阶差测量需求，是一线操作与质检环节不可或缺的基础量具。从实际使用场景出发，日常加工中轴类零件的外径公差确认、钣金件的折弯边距核对、塑胶壳体的内槽宽度测量、盲孔的深度尺寸校验，都可以通过这款卡尺完成，相比传统带表盘或纯刻度的游标卡尺，数显模块直接输出数值的特性，能大幅降低新人读刻度时的视差误差，也能减少老员工长时间盯刻度产生的视觉疲劳，在批量零件抽检环节能有效提升检测效率。从功能设计层面看，这款卡尺保留了三丰系列量具的经典操作逻辑，尺身滑动阻尼均匀，量爪测量面的平面度与平行度经过结构校核，闭合状态下两量爪贴合无透光缝隙，保证零位基准的准确性；数显模块设置了独立的公英制切换按键，可直接在毫米与英寸单位间快速切换，适配不同标注标准的图纸测量需求，零位清零按键支持在任意测量位置设置相对基准，方便做差值测量、台阶对比测量，开关按键控制数显模块通断，闲置时可关闭电源延长内置电池的使用寿命。

　　结构设计上，尺身主体采用轻量化的高强度合金材质做基础承载，主尺刻度线蚀刻清晰，作为数显失效时的应急读数备份；滑动框与尺身的配合间隙经过结构优化，既保证滑动顺畅无卡滞，又不会出现横向晃动导致的测量偏差，深度测量杆与尺身集成设计，伸出时与尺身端面保持垂直，测量盲孔、台阶深度时不会因杆体倾斜产生读数偏差；外量爪的刀口设计兼顾了大外径测量与小尺寸窄槽的测量需求，内量爪的刃口形状适配直径2mm以上的内孔尺寸测量，避免量爪本身厚度带来的测量干涉。

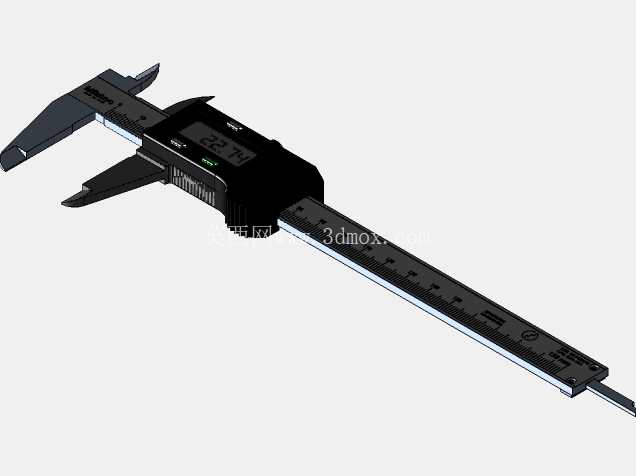

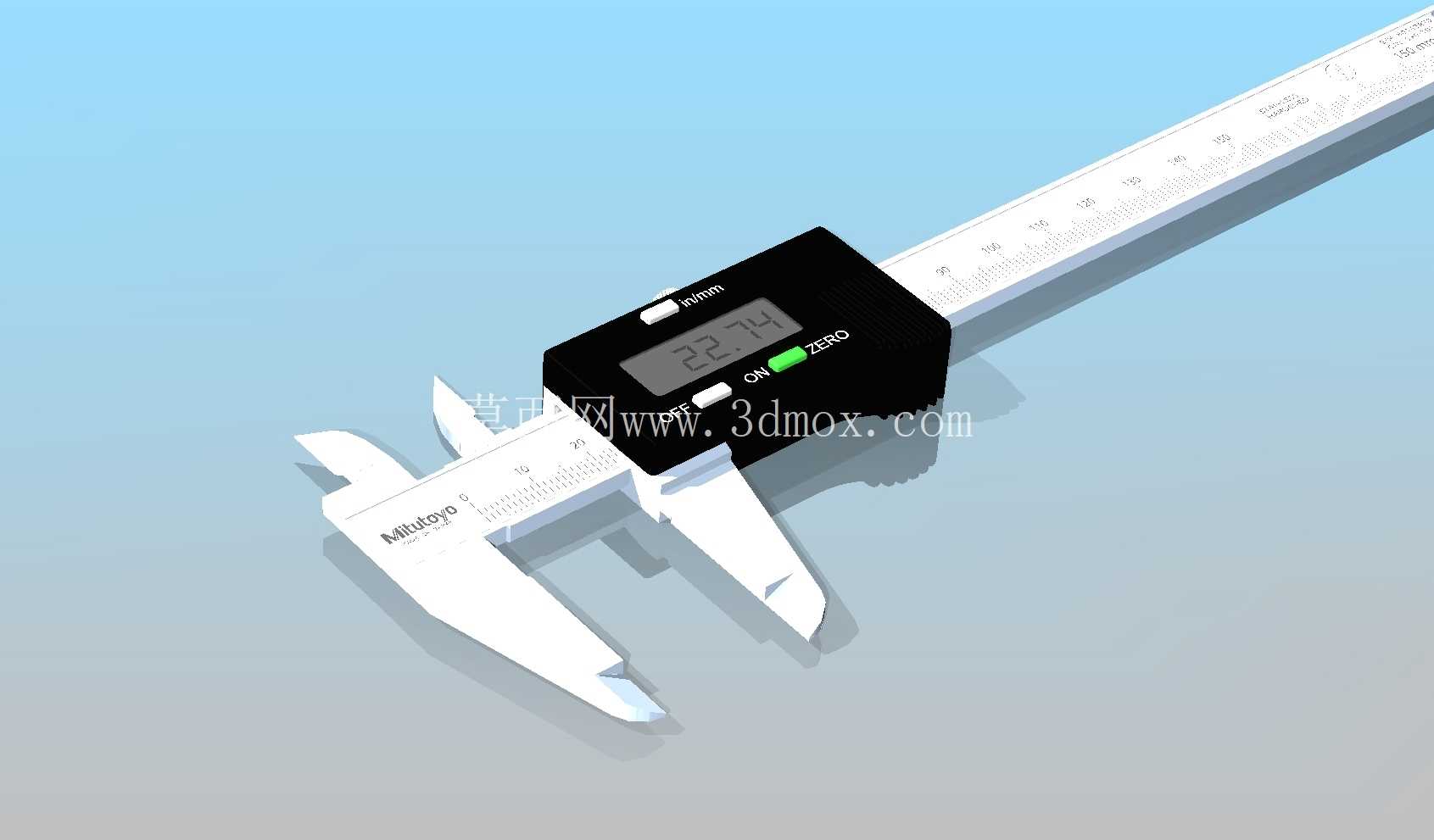

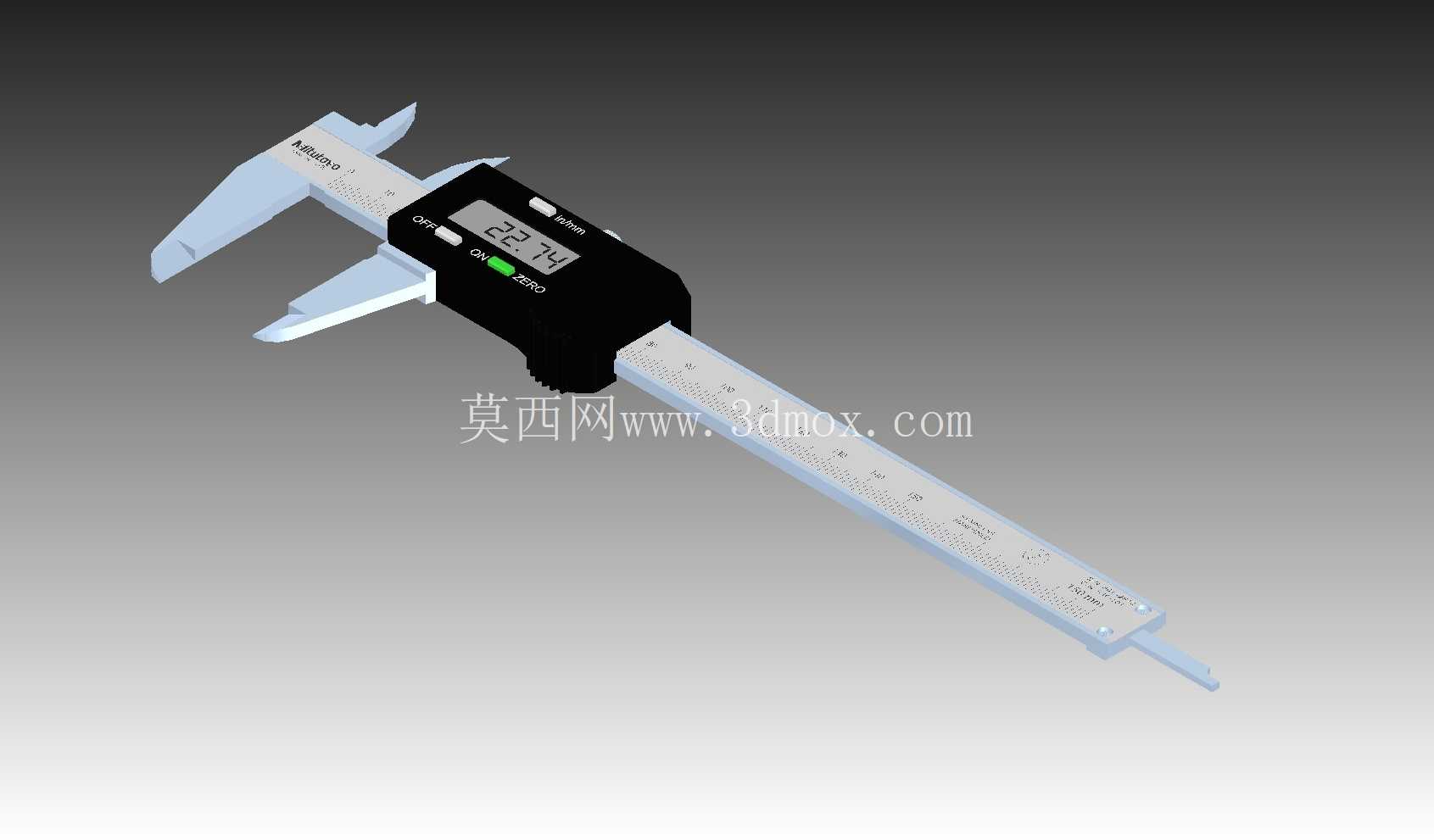

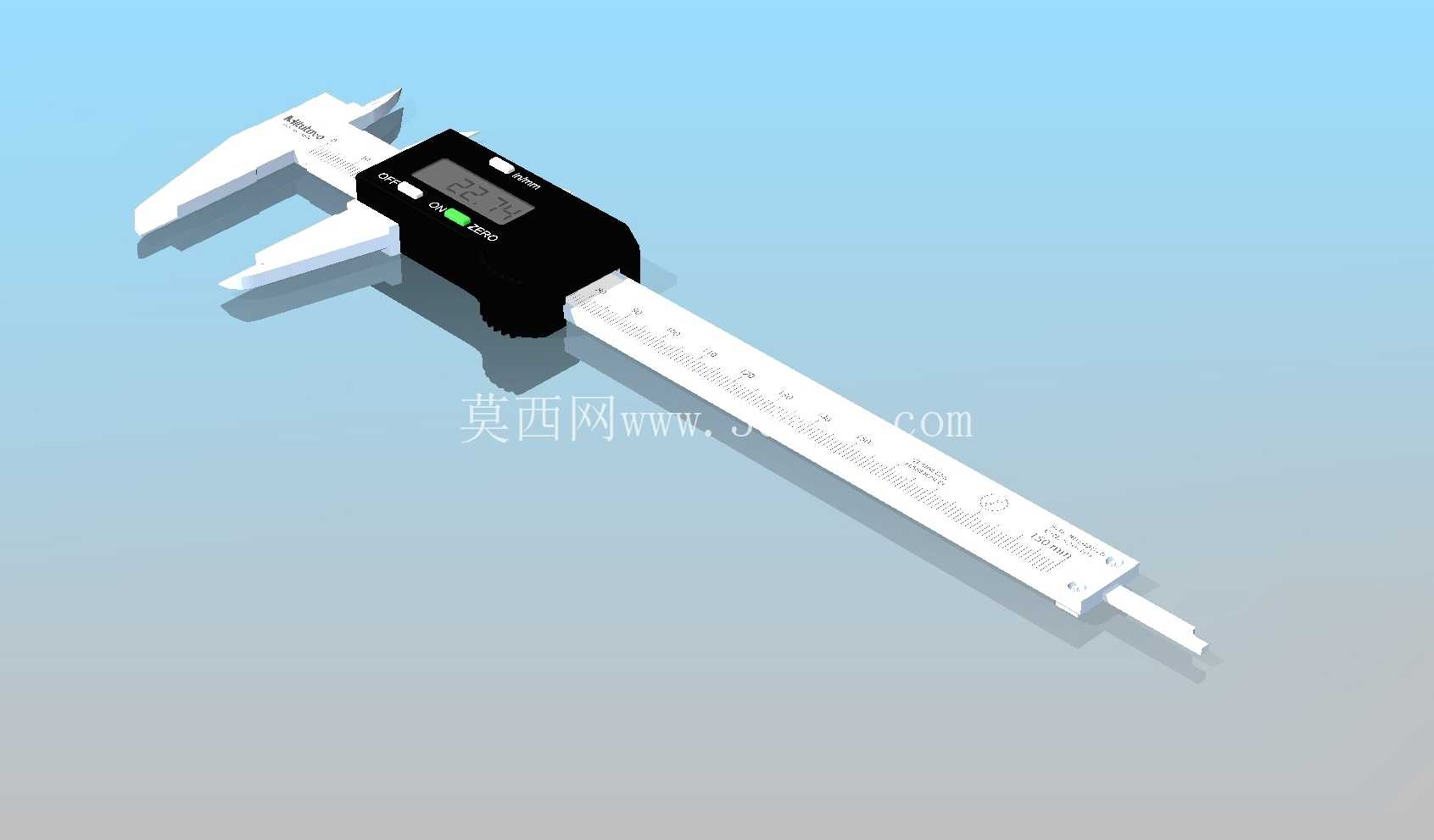

　　从外形与安装边界来看，这款卡尺闭合状态下整体长度约230mm，尺身宽度约16mm，数显模块区域的最大厚度约22mm，日常收纳可适配常规的卡尺塑料防护盒，放置在工具柜抽屉或工位工具架时不会占用过多空间；量爪最大张开距离对应150mm测量量程，深度测量杆的最大伸出长度与量程匹配，测量时无需额外预留过多操作空间，在狭小的设备装配间隙内也能完成尺寸核对。建模过程中，对尺身的刻度排布、数显模块的按键布局、量爪的倒角过渡都做了细节还原，滑动框与主尺的配合间隙按照实际产品的装配公差做了预留，数显屏幕区域的数字显示效果也参考实物做了呈现，整个模型的各部件比例严格参照实物测绘尺寸搭建，可作为量具类产品结构设计的参考案例，也可用于加工工位的工具摆放模拟、检验流程的三维可视化演示场景。

　　在实际的设备维护、工装调试环节，这款卡尺也常用来快速核对易损件的安装尺寸、密封件的内外径参数，不需要动用更复杂的千分尺、高度仪等设备，就能完成大部分公差要求在0.01mm级别的尺寸确认，数显屏幕的大字体设计，即使在车间光线不算充足的环境下，也能快速读取测量数值，屏幕表面的防刮涂层设计，也能避免日常使用中被金属切屑刮花影响读数。尺身尾部的深度杆做了收窄处理，在测量小直径深孔的深度时，不会因为杆体过粗无法伸入孔底，保证测量值的准确性；滑动框上的锁紧装置可在测量完成后固定尺身位置，方便将卡尺取下后再读数，避免在深孔或狭窄位置测量时，挪动卡尺过程中滑动框移位导致数值变化。
