12/24kV中压电容式绝缘子组结构设计

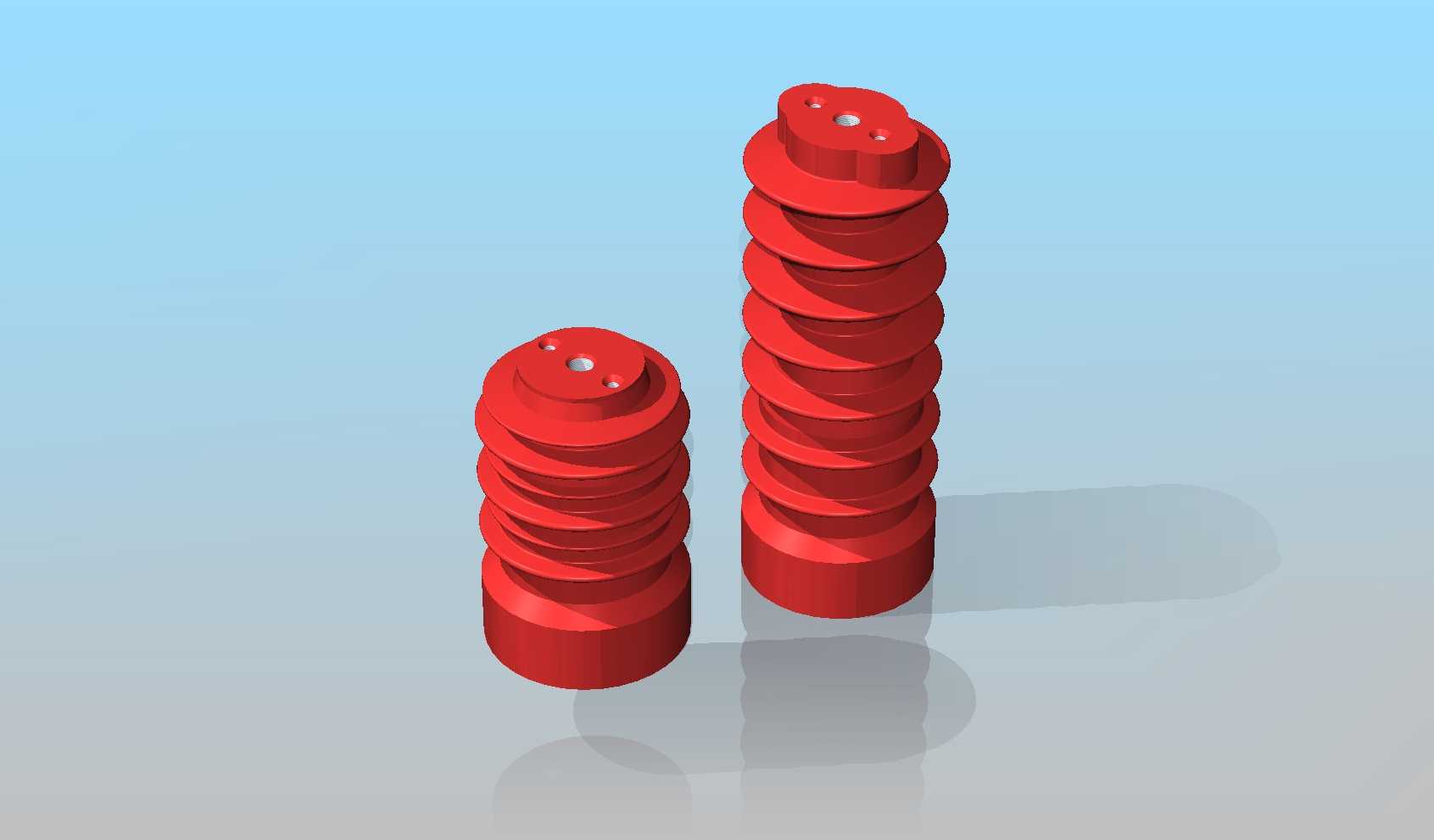

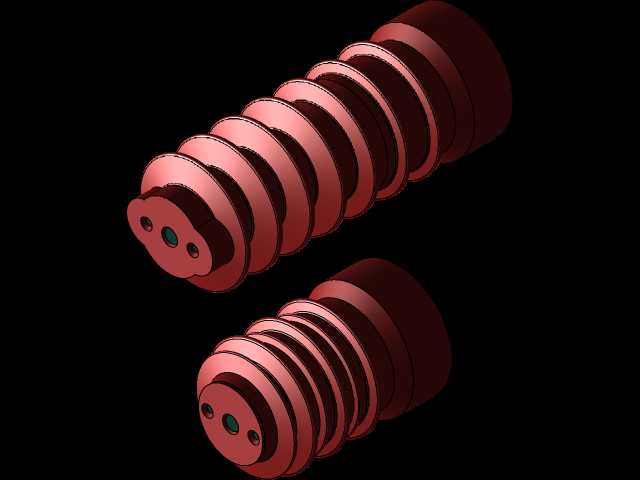

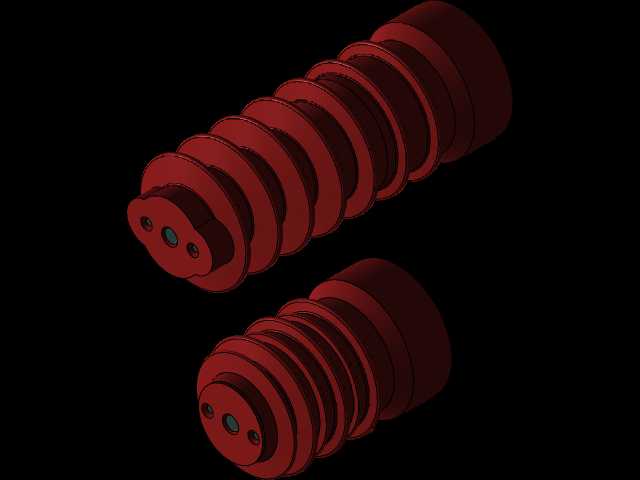

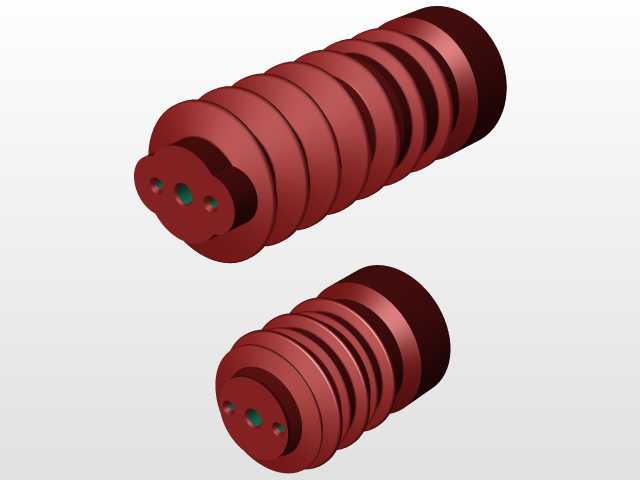

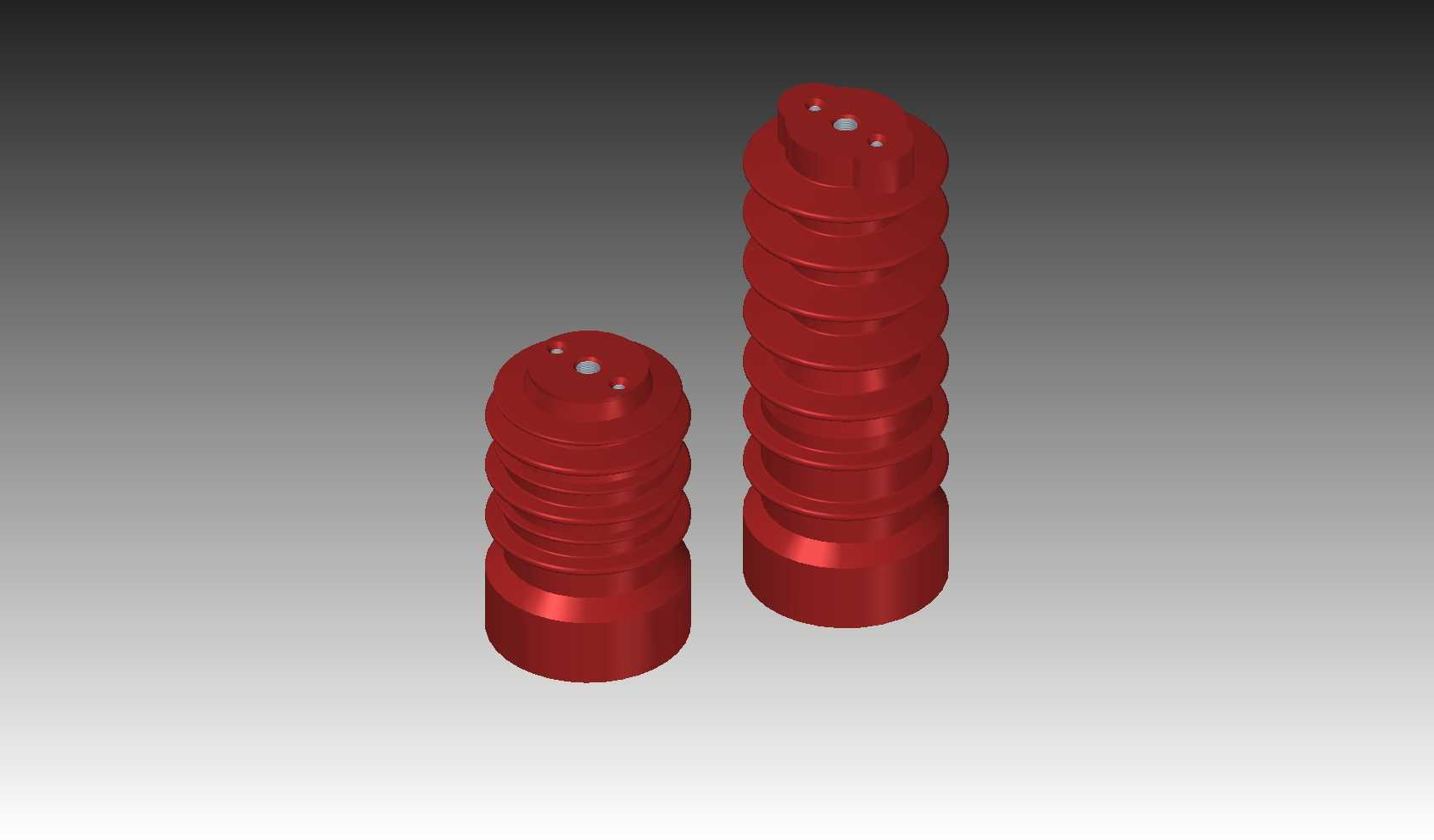

　　在中压输配电系统的开关柜、环网柜、户外柱上开关等设备内部，电容式绝缘子是承担带电导体对地绝缘、机械支撑的核心部件，这组130mm与225mm两种高度规格的电容式绝缘子，适配12kV与24kV两个电压等级的配电设备安装需求，可覆盖多数户内中压成套设备的绝缘支撑场景。从结构设计逻辑来看，这类绝缘子采用环氧树脂真空浇注成型的伞裙结构，外表面的多层伞棱设计并非单纯的造型考量，而是通过增加沿面爬电距离，在潮湿、凝露、多粉尘的复杂运行环境下，避免沿面闪络故障的发生，伞裙的外径、棱边间距都经过电场仿真优化，确保外表面电场分布均匀，不会出现局部场强过高导致的电晕老化问题。两种高度规格对应不同的电压等级与安装净空要求，

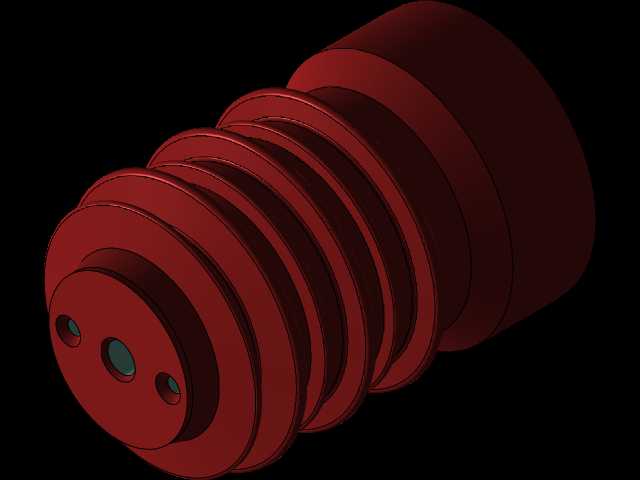

　　130mm规格适配12kV电压等级的柜内安装，满足该电压等级下对地安全绝缘距离要求，225mm规格则对应24kV电压等级的绝缘间隙需求，底部的法兰安装端采用标准嵌件设计，可直接通过螺栓固定在柜体的安装梁上，顶部的金属嵌件用于固定母排或者带电导体，嵌件与环氧树脂本体的结合面采用滚花、倒锥结构设计，避免长期运行中因温度循环、机械震动出现结合面缝隙，导致局部放电或者绝缘失效。从功能特性上，电容式结构的内部设置有多层电容屏，能够均匀绝缘子内部的电场分布，相比纯实心绝缘子，在相同绝缘距离下可以承受更高的工频耐压与雷电冲击电压，同时降低局部放电量，延长设备的运行寿命。设计过程中需要兼顾机械强度与绝缘性能，环氧树脂材料的选型需要满足阻燃、耐候、

　　抗老化要求，伞裙的厚度、根部圆角都经过力学校核，能够承受母排短路时产生的电动力冲击，不会出现断裂、变形问题。安装边界上，两种规格的底部安装孔位保持统一的中心距设计，方便同系列柜体在不同电压等级下的安装板通用化设计，减少柜体结构的改造成本，顶部的接线端嵌件螺纹规格统一，适配标准的母排固定螺栓，无需额外加工转接件。在实际工程选型中，这类绝缘子需要根据安装位置的海拔、污秽等级调整爬电距离参数，这组模型的伞裙爬距满足常规户内配电设备的污秽等级要求，若用于高海拔或者重污秽场景，可在该基础结构上调整伞裙数量或者外径参数，快速衍生出适配特殊工况的型号。
