压铸生产用臂端取件工装结构设计

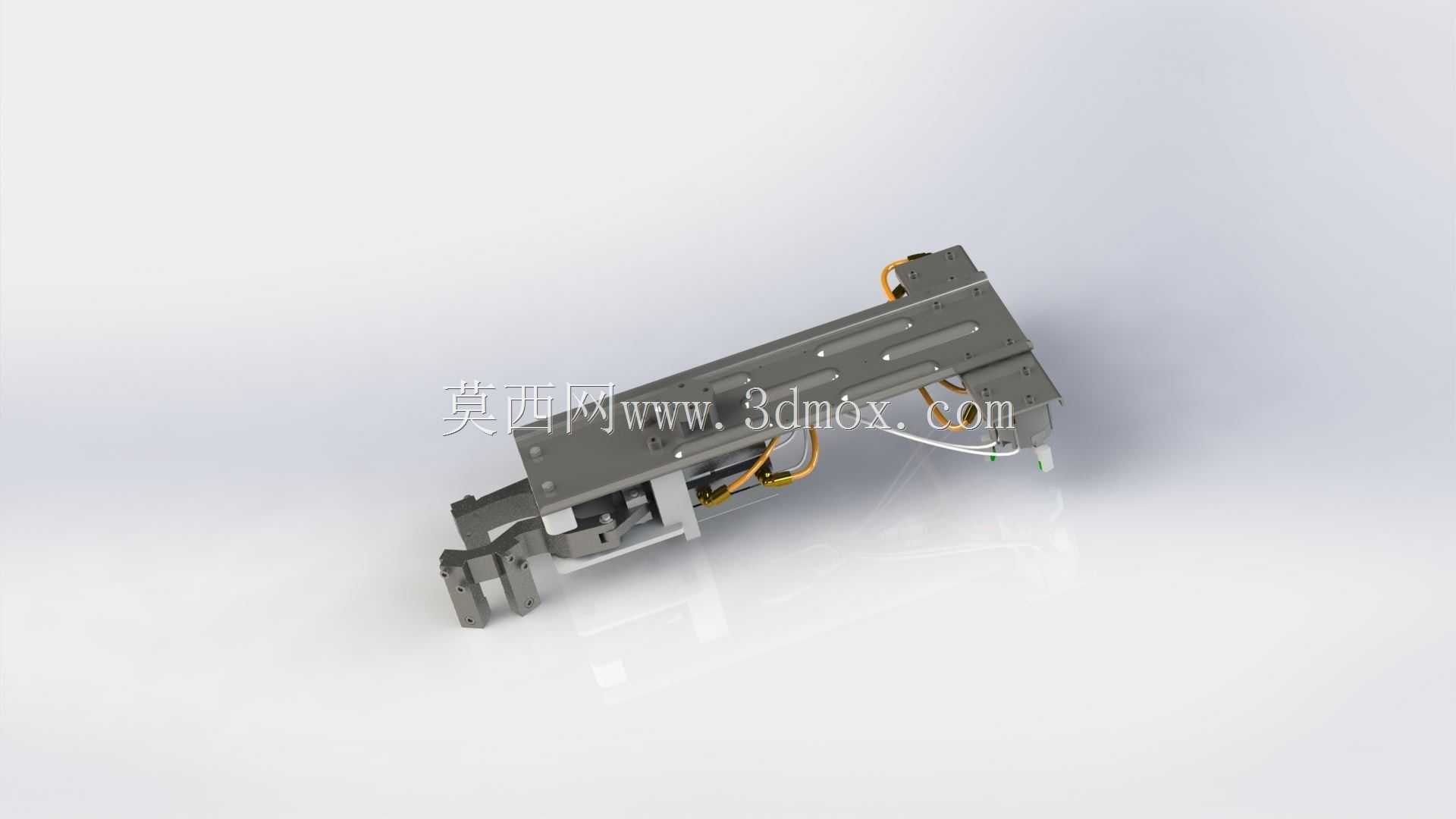

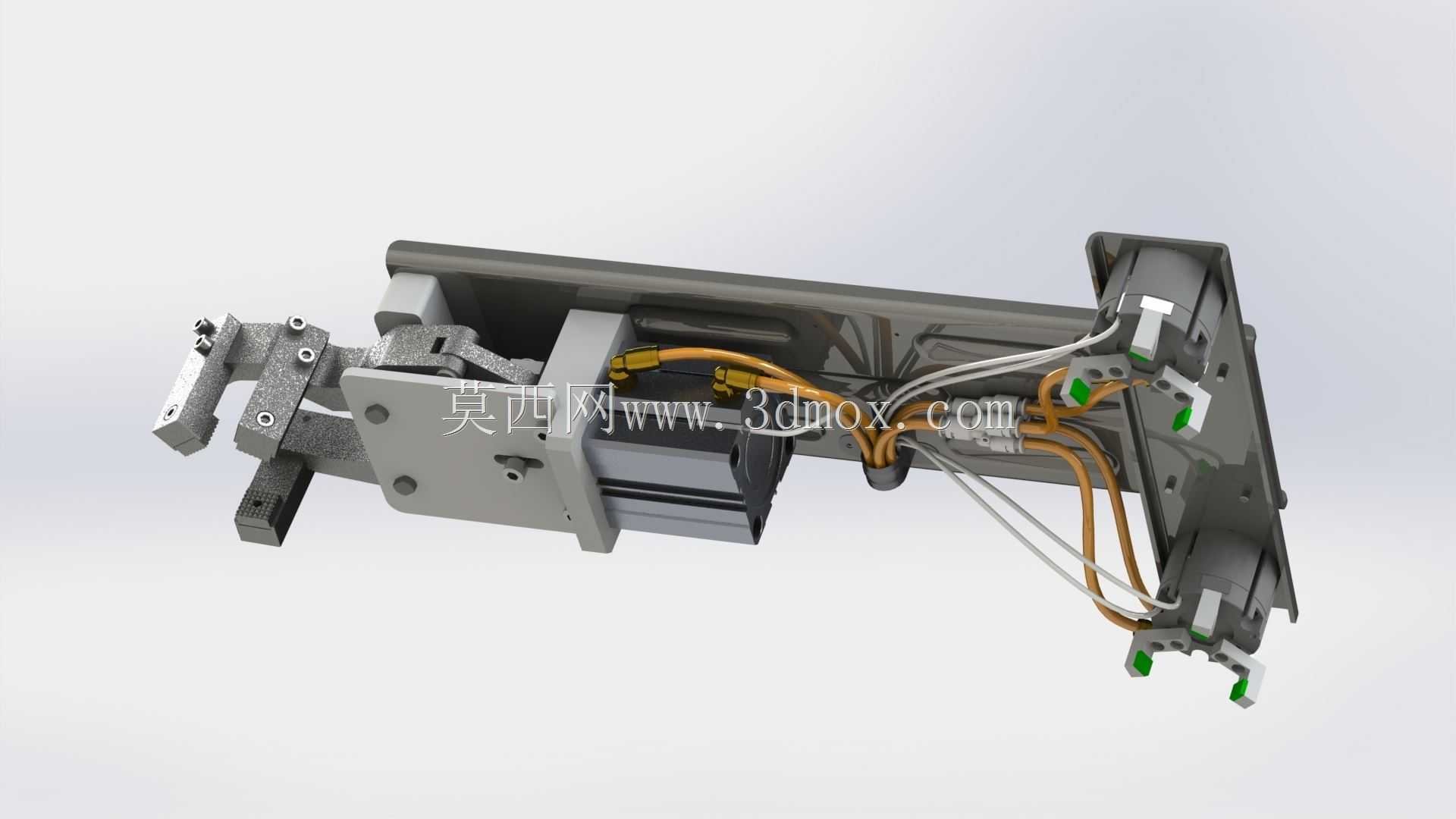

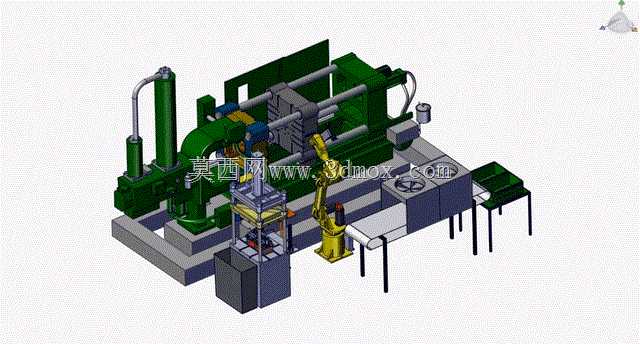

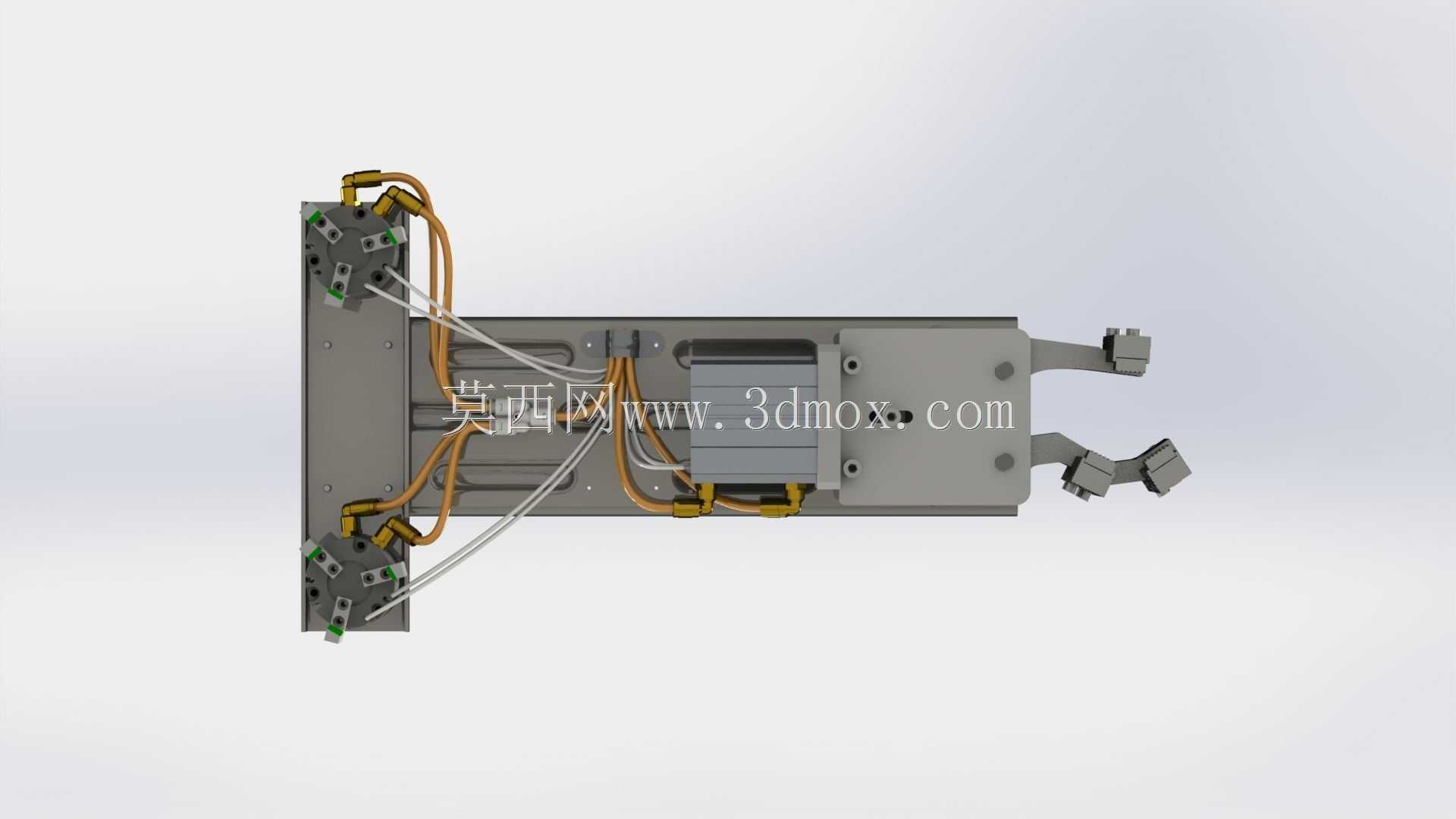

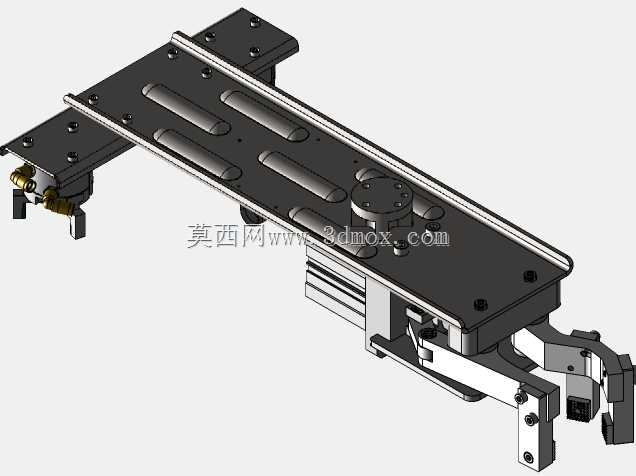

这套臂端取件工装是配套卧式冷室压铸单元设计的末端执行结构，主要适配压铸工序完成后，开模状态下的高温铸件提取、转移作业，覆盖从压铸机定模侧取件到后续冷却工位、切边工位的流转衔接场景，解决传统人工取件存在的高温灼烫风险、节拍不稳定、铸件磕碰伤率高的实际生产痛点。设计阶段首先匹配压铸机的开模行程参数，工装整体的轴向伸出长度控制在开模后动定模之间的安全间隙范围内，避免合模过程中与模具分型面、抽芯机构产生运动干涉，安装法兰直接适配对应负载工业机器人的第六轴端面，连接螺栓孔位采用圆周均布设计，可兼容同系列不同臂展机器人的安装需求，无需额外制作转接板。夹取机构的设计充分考虑压铸件的外形特征，夹持点位选择在铸件的浇注余料、集渣包等非加工面位置，夹持块采用可更换的耐高温铜质材料，既保证夹持摩擦力足够，避免铸件转移过程中脱落，又不会在铸件加工面留下夹痕，同时夹持行程预留足够余量，可兼容同系列不同规格压铸件的取件需求，减少换产时的工装调整时间。气路走线全部采用内置式布局，沿工装支撑臂内部的走线槽布置，避免压铸生产过程中飞溅的铝液、脱模剂腐蚀管路，同时外置的管路防护套采用耐高温防火材质，可耐受取件时近距离的高温辐射。工装整体的重心经过配平计算，与机器人第六轴的回转中心重合，降低机器人高速运转时的偏载力矩，延长机器人关节轴承的使用寿命。配套的检测元件安装在夹持机构的侧方，可实时反馈夹持状态，与压铸机的开模信号、机器人的运动信号做联锁控制，只有当夹持到位信号触发后，机器人才能执行抬升、转移动作，避免取件失败导致的设备碰撞风险。在产线布局适配层面，工装的旋转自由度设计可配合机器人完成铸件的翻转倒水动作，将铸件表面残留的冷却水、脱模剂积液倾倒干净，减少后续工序的清理工作量，同时工装的整体重量控制在机器人额定负载的70%以内，预留足够的负载余量应对带件运转时的动态载荷冲击。
