剪式结构圆管吊装夹持吊具

这款剪式吊管夹是管材转运、管线铺设作业场景里的常用配套吊具，主要适配圆形管材的垂直吊装与短距离移位作业，在市政管网施工、管材仓储周转、钢结构管材加工车间的物料转运环节都有广泛应用。不同于常规的吊带捆绑、钢丝绳锁扣的吊装方式，该吊具依托剪式连杆的力学放大特性，起吊过程中吊具自重搭配管材载荷会自动转化为夹爪的抱紧力，载荷越大夹持力越强，从结构原理上避免了吊装过程中管材滑脱的风险，不需要额外配置锁紧机构，作业时仅需将夹爪对准管材对位下放，待夹爪完全包覆管体后即可直接起吊，对位操作简单，单人即可完成挂吊作业，能有效缩短单吊次的辅助作业时间。

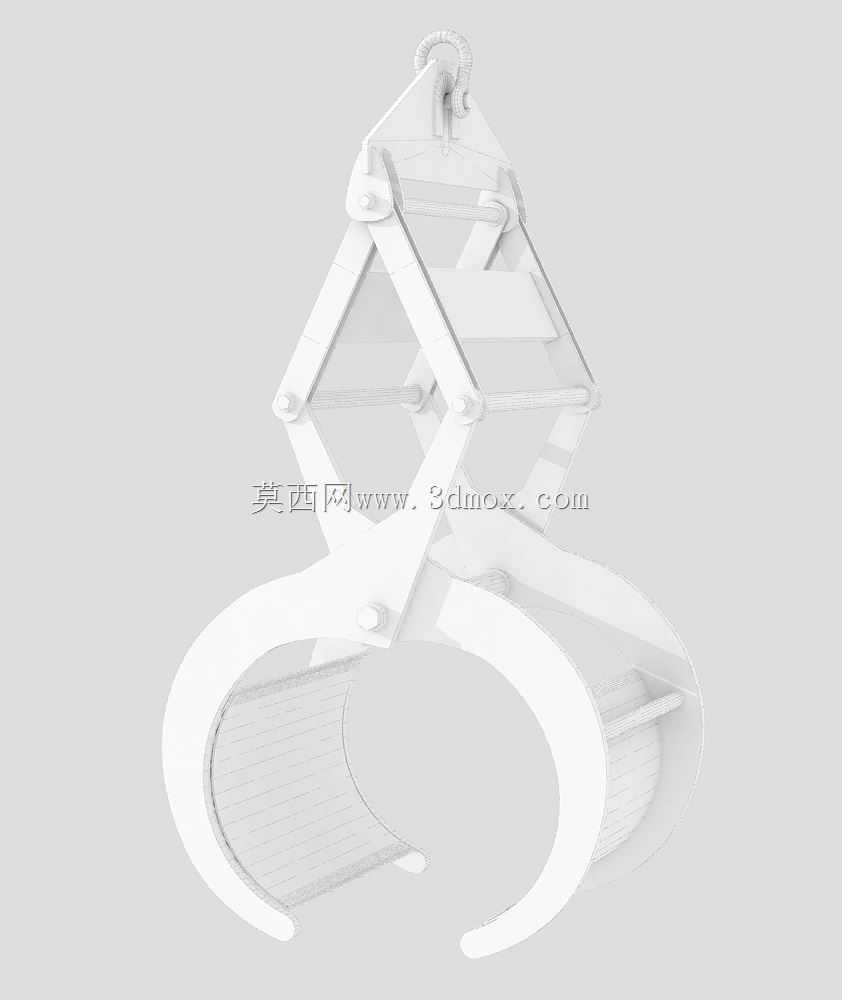

从结构设计逻辑来看，整体采用对称剪式连杆布局，上部设置单吊点连接结构，可直接适配常规起重吊钩、卸扣的连接尺寸，不需要额外制作过渡连接工装；中部的多组铰接销轴均采用剪切载荷匹配的等直径设计，铰接位预留了润滑注油通道，长期重载作业下可定期注油减少铰接副磨损，延长结构使用寿命；下部的弧形夹爪内侧做了适配圆管外壁的弧面贴合设计，夹爪接触端面做了防滑纹理处理，接触弧面的曲率覆盖常规工程用圆管的外径区间，可适配一定直径范围内的圆管吊装，不需要频繁更换夹爪配件。

设计过程中对夹爪的开合行程做了边界限定，最大开合位置可满足大管径管材的对位放入需求，最小闭合位置可保证小管径管材吊装时夹爪不会出现过度收拢导致的夹持失效；整体结构的重心与上部吊点处于同一垂直线上，起吊后管材可自然保持水平状态，不会出现单侧倾斜滑脱的问题。安装适配层面，上部吊点的连接孔尺寸匹配通用起重卸扣的安装规格，整体外形轮廓在闭合状态下无外凸尖锐结构，避免车间、工地周转过程中剐蹭周边设备或作业人员；铰接位的销轴两端做了防脱限位设计，长期往复开合作业下不会出现销轴窜动脱落的问题，夹爪的弧面接触长度经过载荷核算，可保证管材夹持过程中接触面压处于管材许用应力范围内，不会夹伤薄壁管材的外壁，适配镀锌管、无缝钢管、PVC工程管等多种材质圆管的吊装作业需求。
