导柱导向式冲孔冲压工装结构设计

这套冲孔冲压工装主要面向五金薄板件的批量冲孔加工场景，常见于电子五金配件、家电钣金件、小型汽车冲压零部件的生产工位，可直接适配常规开式可倾压力机的安装台面，完成薄金属板材的预设孔位冲裁作业，替代传统钻孔、铣孔的低效加工方式，单工位冲次节拍可匹配压力机常规行程速度，满足中小批量零件的冲孔精度要求。

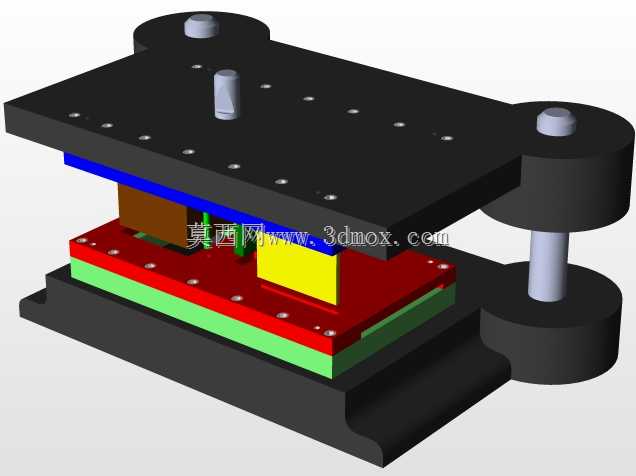

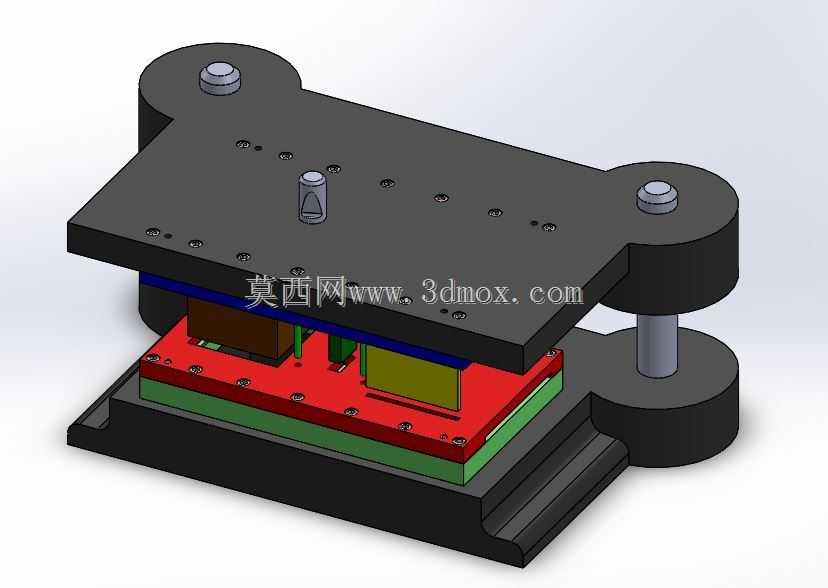

从结构设计逻辑来看，整套工装采用后侧双导柱模架作为承载基础，上下模座通过对称布置的导柱导套实现合模导向，导柱与下模座过盈压装配合，导套嵌入上模座对应安装孔内，合模过程中导套沿导柱轴向滑动，可抵消压力机滑块运行过程中的微小偏载，保证上下模的对中精度，避免冲裁过程中出现啃模、孔位偏移的问题。上模座顶面设置模柄安装位，可直接与压力机滑块的模柄孔锁紧固定，无需额外加装转接法兰，适配市面多数常规吨位开式压力机的滑块接口尺寸。

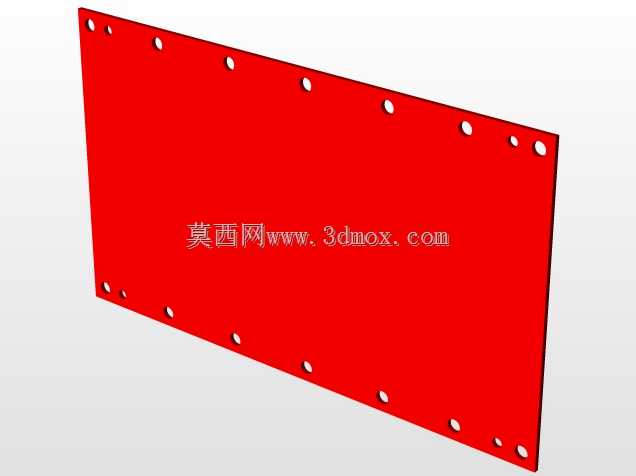

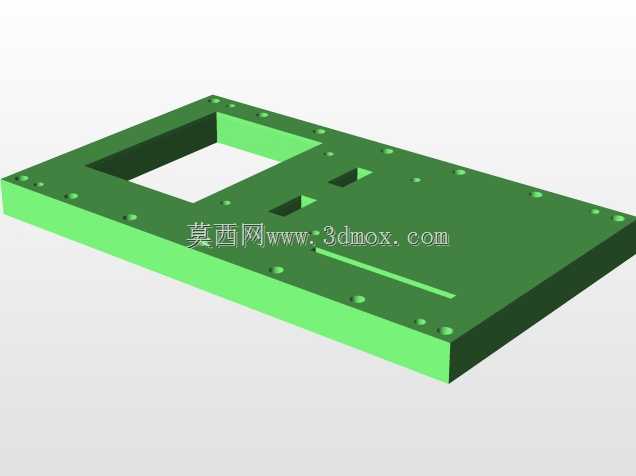

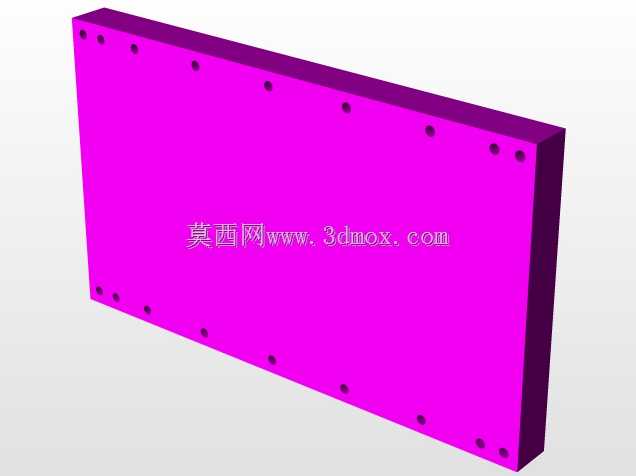

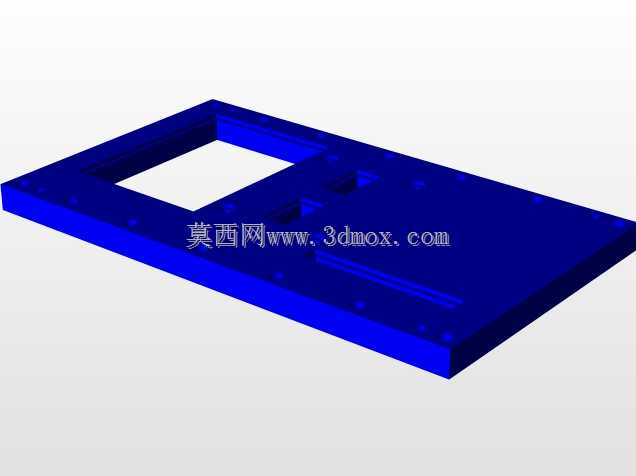

上模部分集成了冲裁凸模、弹性卸料结构，凸模通过固定板锁紧在上模座下方，卸料板依托弹性元件提供卸料力，冲裁完成上模回程时，卸料板可将箍在凸模上的板料顺利脱出，避免带料上行影响后续送料。下模部分依次设置凹模板、承料板、下模座，凹模板的刃口与凸模保留合理冲裁间隙，针对不同厚度的冷轧钢板、铝板等常见冲压材料，间隙取值匹配材料厚度的5%-8%，保证冲裁断面的平整度，减少毛刺产生。下模座底部设置平行布置的安装槽，可通过T型螺栓直接固定在压力机工作台面的T型槽内，安装时无需额外加工适配底板，安装边界可覆盖工作台面尺寸在400mm*600mm以内的常规小型压力机。

整套结构的导向精度可保证孔位公差控制在±0.02mm范围内，适合加工厚度0.5mm-3mm的各类金属薄板，日常维护时仅需定期检查导柱导套的润滑状态、凸凹模刃口的磨损情况，即可长期稳定运行。模架的上下模座采用铸铁材质加工，具备足够的刚性，可承受冲裁过程中的瞬时冲击力，减少模座变形对冲裁精度的影响。送料方向沿模架前后方向布置，可适配手动送料或配套简易自动送料机构，在小型五金加工车间、冲压配套加工厂的日常生产中，这类结构的工装调试难度低，对操作人员的技能要求不高，换模时仅需松开模柄锁紧螺栓与下模安装螺栓，即可快速完成工装更换，适配多品种小批量的冲压生产需求。
