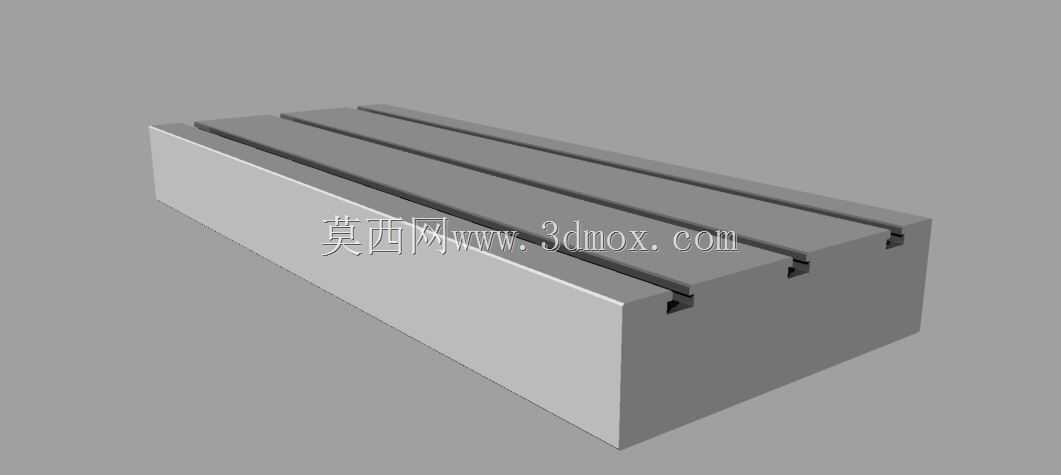

哈斯VF-2机床工作台T型槽结构

在数控加工车间的日常生产场景中，机床工作台是所有工件装夹、加工工序落地的核心基准载体，哈斯VF-2作为立式加工中心领域应用极广的通用机型，其工作台的结构精度直接决定了整台设备的加工上限。这款工作台采用经典的灰铸铁铸造基体，经过时效处理消除内应力后，再通过导轨磨床完成上表面与T型槽的精加工，整体外形为规整的长方体结构，上表面平行度、平面度公差控制在0.02mm/全长范围内，能够满足绝大多数精密零件的装夹平面度要求。从结构设计逻辑来看，工作台表面开设的三条通长T型槽，槽口宽度、槽底深度、槽间距均严格遵循哈斯原厂的设备安装尺寸规范，槽体沿工作台Y轴方向通长布置，既可以配合T型螺栓完成平口钳、回转工作台、专用工装夹具的快速定位锁紧，也能直接通过压板装夹大型异形工件，通长槽的设计避免了短槽带来的装夹位置限制，操作人员可以根据工件尺寸灵活调整装夹点位，不用受限于固定的槽段位置。在实际生产应用中，这款工作台结构的三维模型，主要用于加工车间的数字化布局仿真、专用工装夹具的干涉检查、自动化上下料机构的行程校核——很多工厂在做产线升级或者新工装设计时，往往不会直接占用现场设备进行试装，而是先在三维环境中调入工作台模型，将夹具、工件、机械手末端的模型依次装配，模拟换刀、进给、上下料的全行程动作，提前排查装夹干涉、行程超程这类现场调试才会暴露的问题，能大幅缩短新工装的上线调试周期。设计这款模型时，完全按照哈斯VF-2原厂的工作台安装边界进行尺寸还原，工作台底部的安装螺孔位置、与机床床身贴合的定位止口尺寸都和实物保持一致，既可以单独作为工装设计的基准件调用，也可以整合到整台哈斯VF-2加工中心的整机模型中，用于整机动画渲染、虚拟调试场景。需要注意的是，T型槽的倒角、槽口圆角这些细节结构也做了还原，这些细节在做夹具快换结构设计时非常关键，如果忽略槽口的圆角尺寸，很容易出现快换销卡滞、螺栓头无法顺利滑入槽底的问题，很多新手建模时往往会省略这些工艺细节，导致最终设计的工装在实际设备上无法装配。另外工作台的侧边基准面也做了精确还原，这个面是日常加工中工件分中、夹具找正的常用基准，在做离线编程的坐标系设定时，这个基准面的位置精度直接影响到离线程序的上机准确率，所以建模时特意将侧边基准面与T型槽的位置公差按照实物的装配精度做了约束，确保模型调用时的基准一致性。
