紧凑型铝型材框架式倾斜转向传动结构

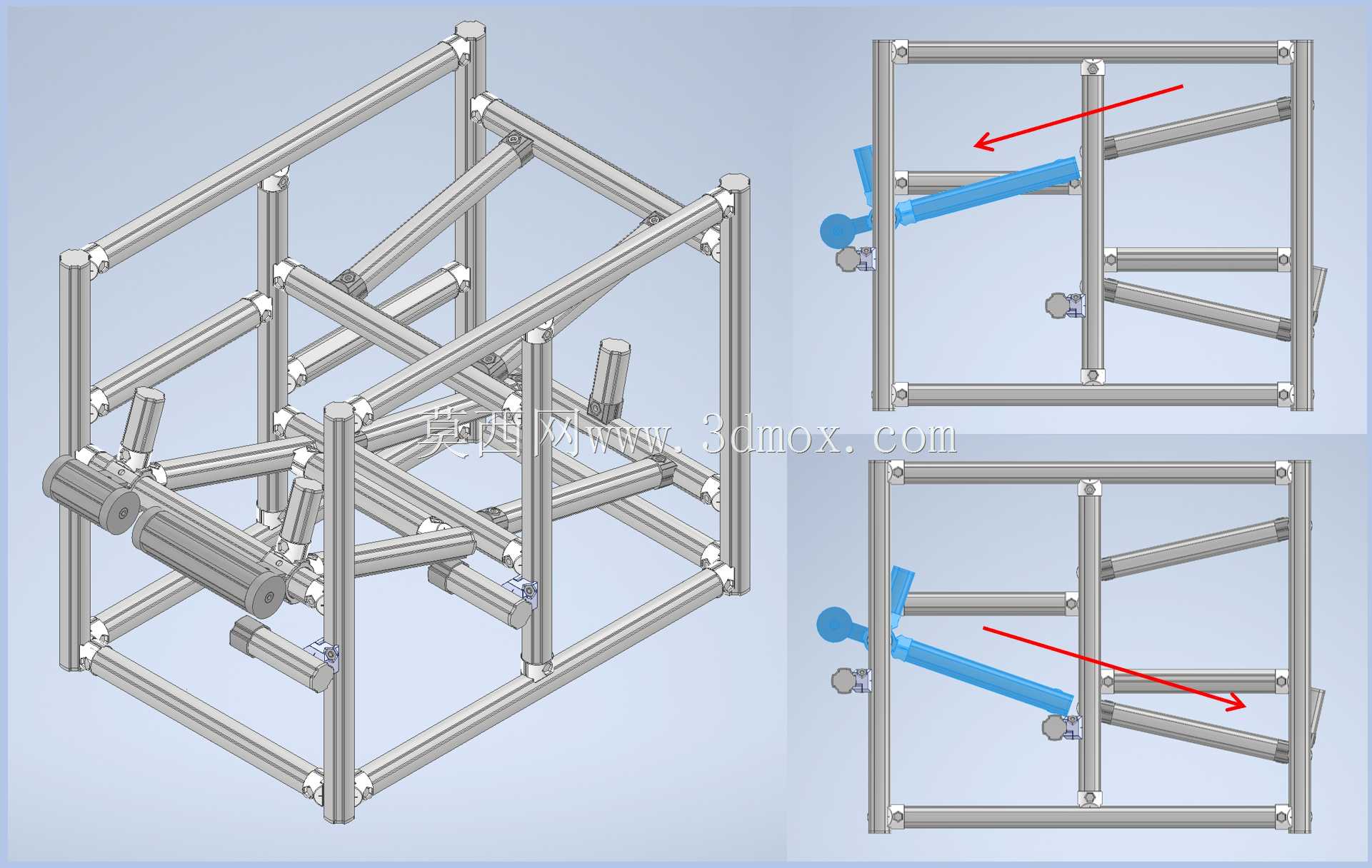

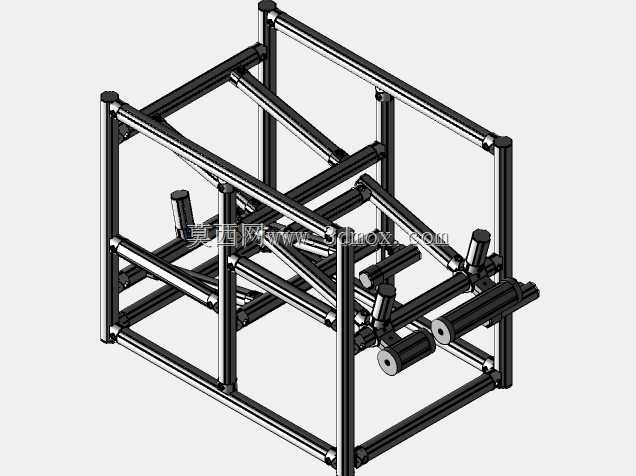

这套倾斜转向结构采用工业铝型材搭建主体承载框架，型材间通过标准角件与内置螺栓完成刚性连接，整体框架预留了充足的安装拓展位，可直接集成到小型自动化生产线、非标输送设备或者专用作业工装的工位段中，解决上下层布局设备间的动力转向传递问题。在实际产线布局中，经常遇到动力输出端位于设备上层，而执行端需要布置在下层侧方的场景，常规的链轮、皮带传动仅能完成平行轴或者同平面的动力传递，遇到需要倾斜换向的场景时，往往需要额外搭建多组过渡轮系，不仅占用更多安装空间，还会增加传动链的累计间隙，降低传动精度。这套结构在设计时直接将转向传动组件内嵌在铝型材框架的内部空间，没有额外向外突出的安装结构，整体安装边界可以控制在框架的外轮廓范围内，不需要为换向组件预留额外的避让空间，对于布局紧凑的小型设备来说，能有效压缩整机的外形尺寸。结构的核心换向部分采用多组铰接式传动连杆搭配轴座的组合，将上层输入轴的旋转动力，通过倾斜布置的连杆组转换为下层输出轴的定轴转动，传动过程中连杆的铰接点都配置了自润滑衬套，不需要频繁加注润滑脂就能维持长时间的稳定运行，能适应多尘、有少量切削液飞溅的车间作业环境。框架的铝型材选型采用了行业通用的欧标20系列型材，整体自重较轻，单人即可完成整组机构的搬运与安装固定，框架底部和侧面都预留了标准T型槽，既可以通过T型螺栓直接固定在设备的工作台面上，也能根据实际安装需求加装防护盖板、位置传感器或者行程限位组件。在传动参数匹配上，这套结构的输入输出轴端都做了标准的平键位设计，可以直接对接同步带轮、链轮或者联轴器，不需要额外做轴头的二次加工，能适配多数常规小功率传动场景的扭矩传递需求，日常维护时只需要定期检查铰接点的衬套磨损情况，以及框架连接螺栓的紧固状态即可，没有复杂的维护保养工序。设计过程中特意将所有传动部件的安装位置都设置在框架内侧，外侧没有外露的运动部件，能避免车间作业时杂物卷入传动结构，也能降低操作人员误触运动部件的安全风险，同时框架的镂空结构也方便日常观察内部传动件的运行状态，出现卡滞或者异常磨损时能快速定位故障点。
