arduino控制写字绘图机械执行机构

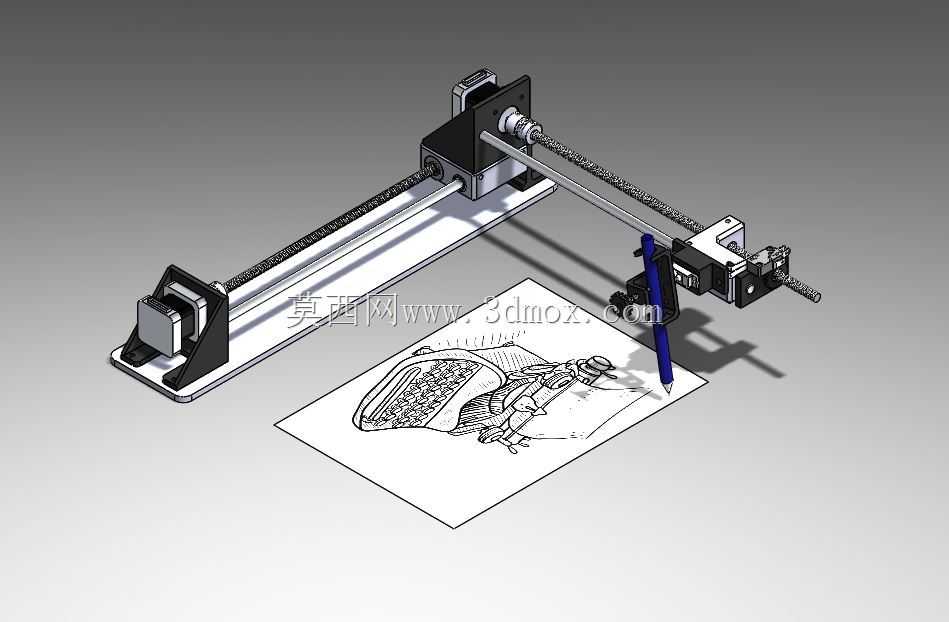

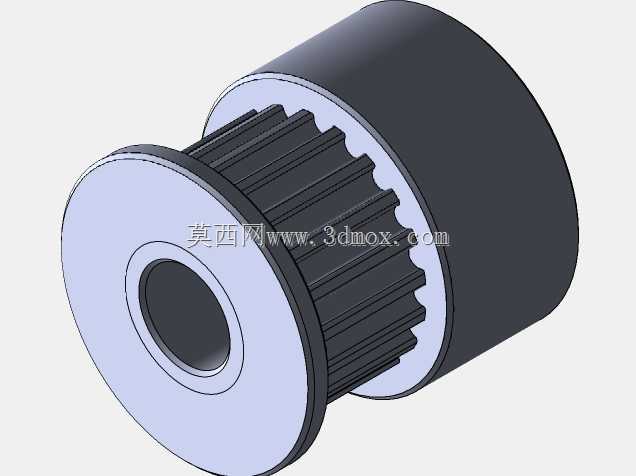

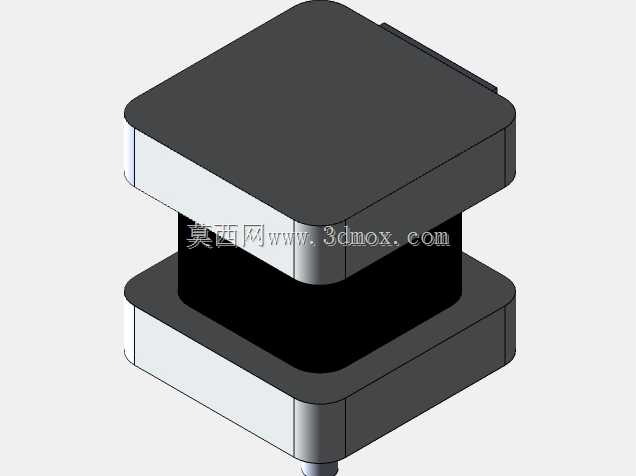

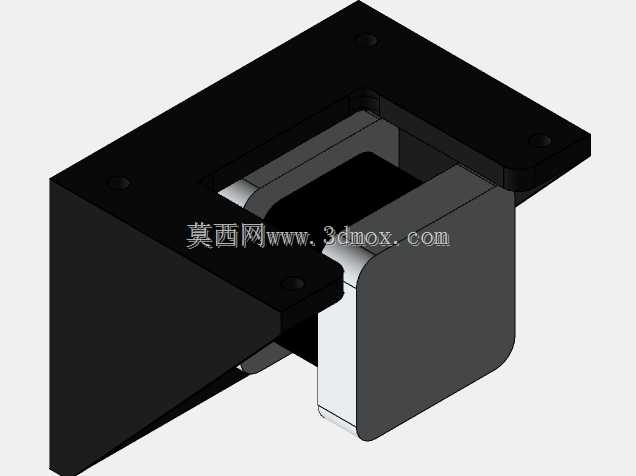

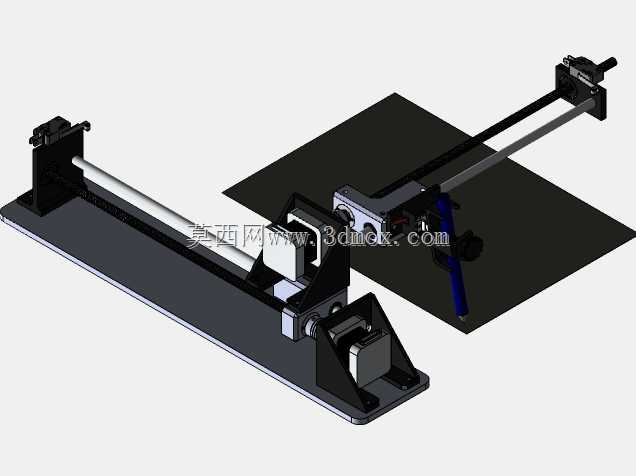

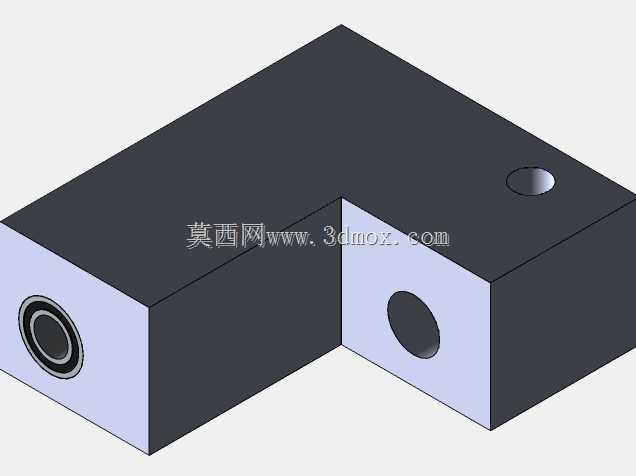

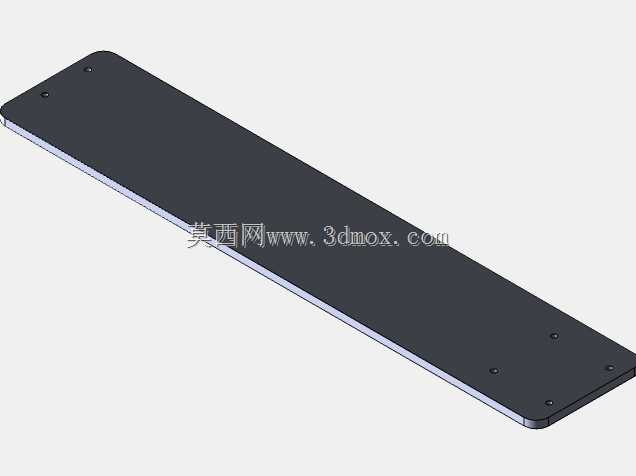

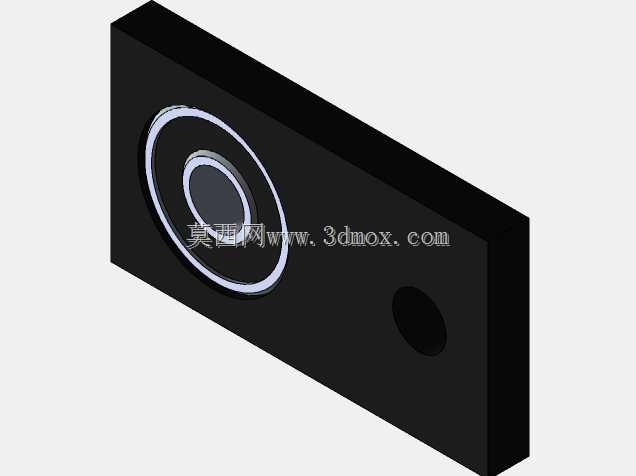

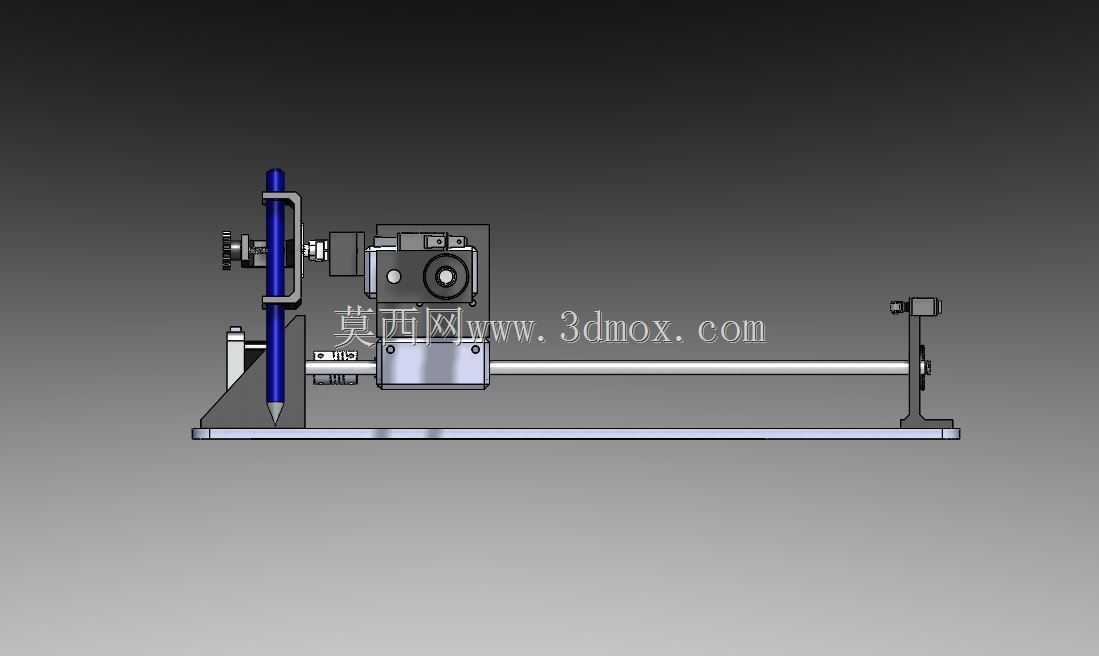

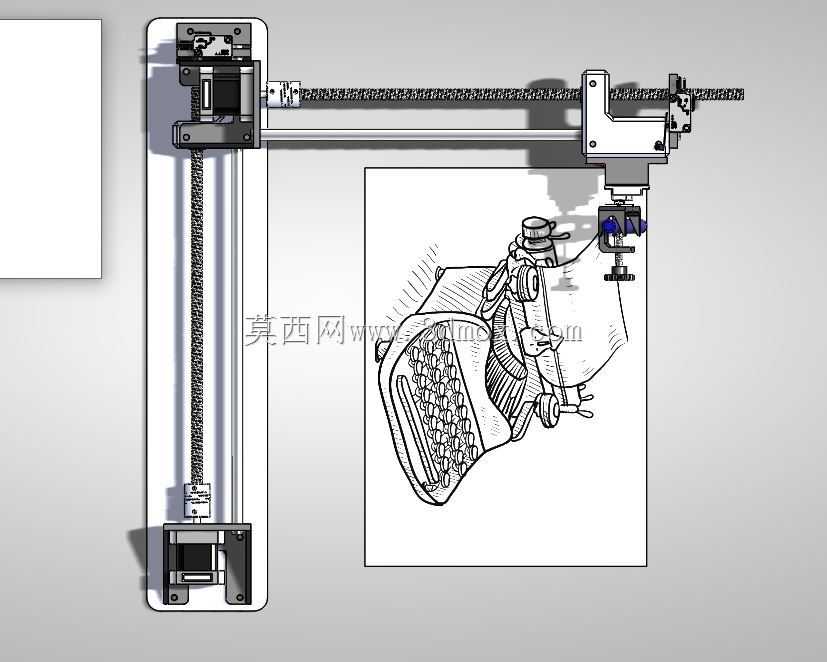

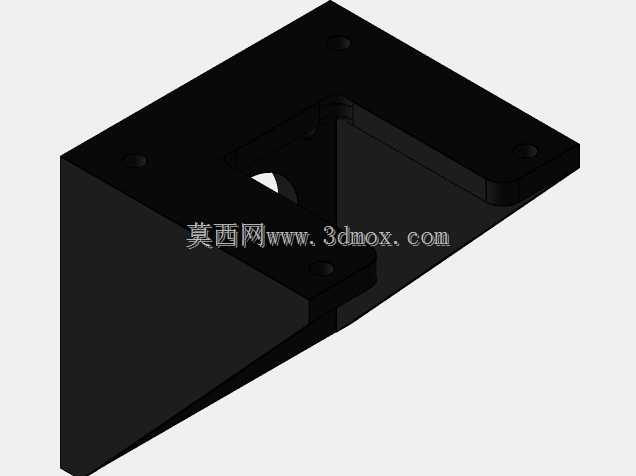

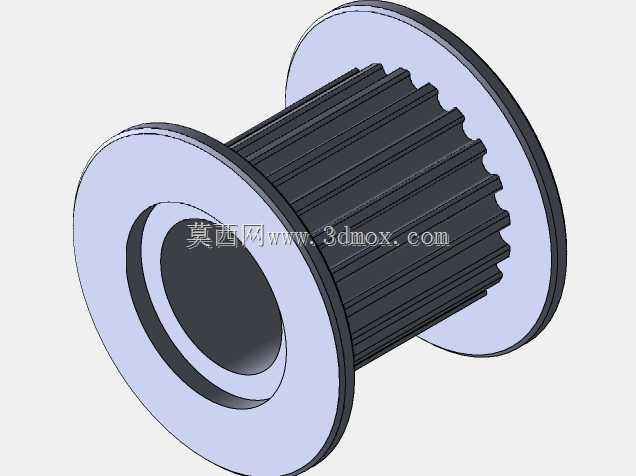

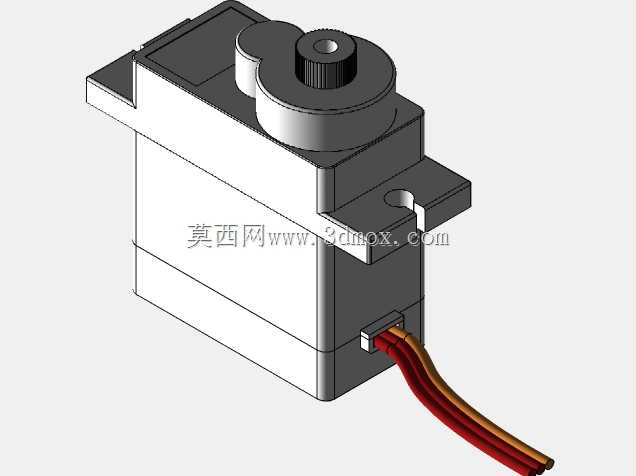

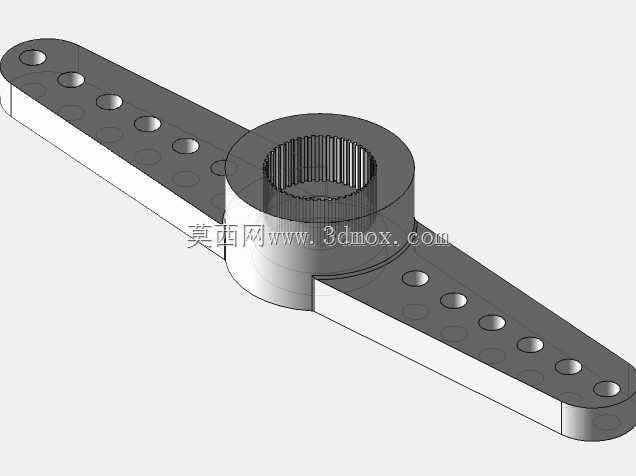

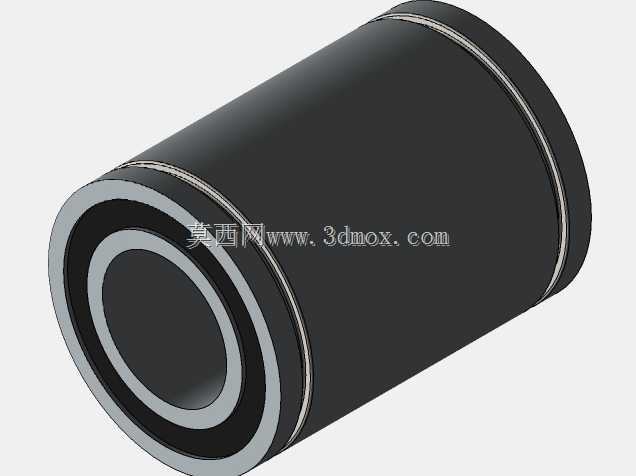

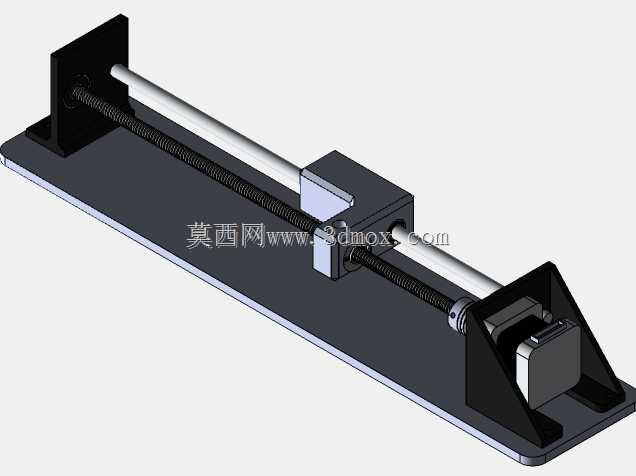

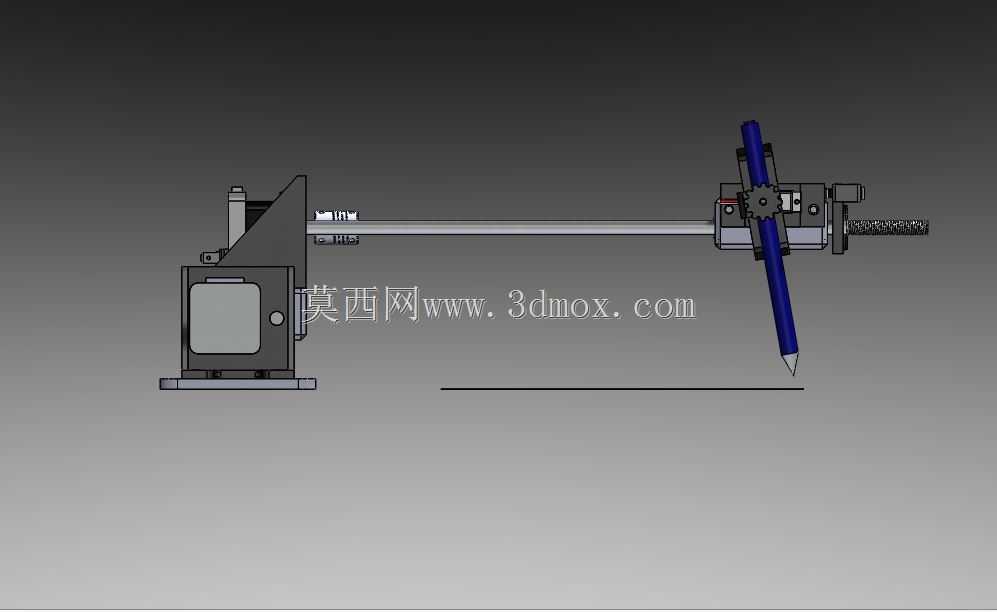

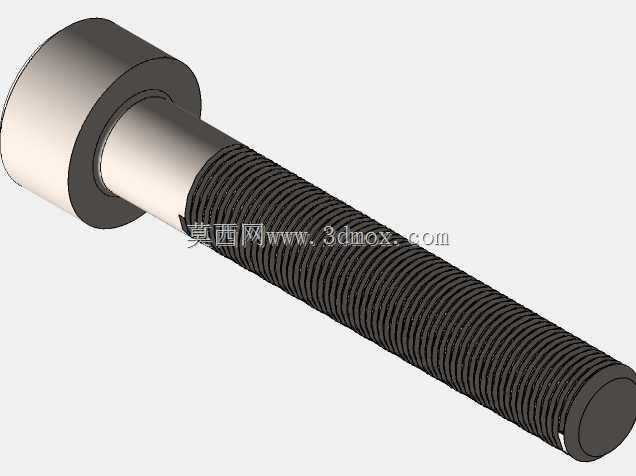

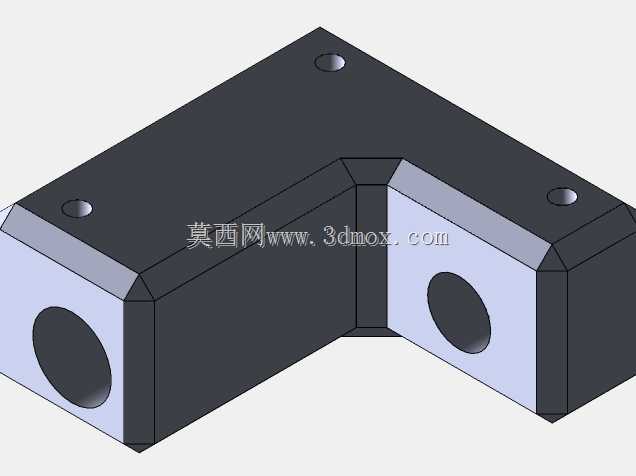

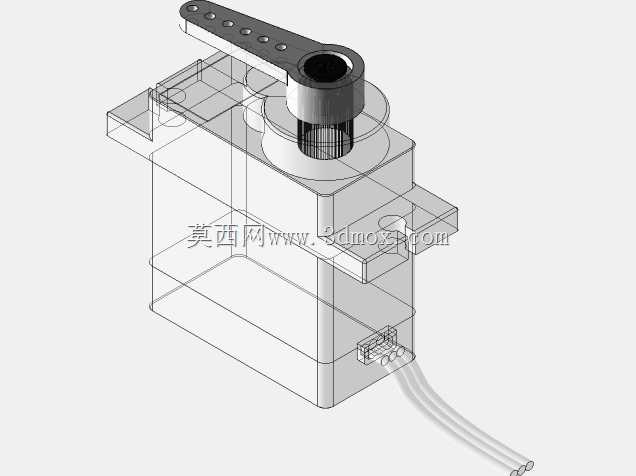

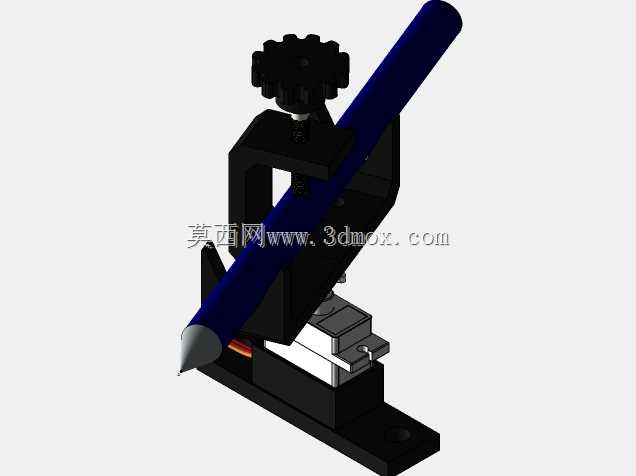

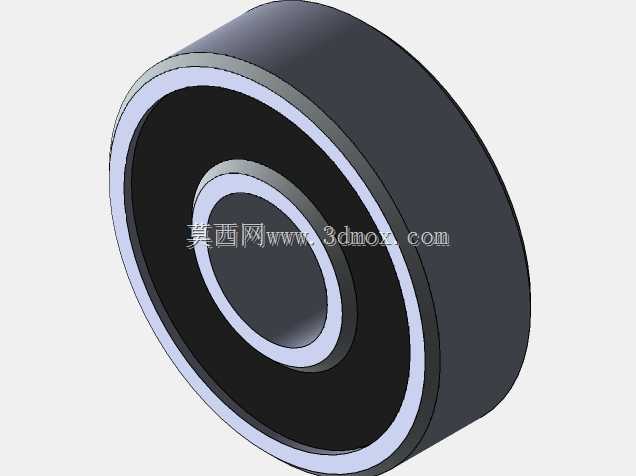

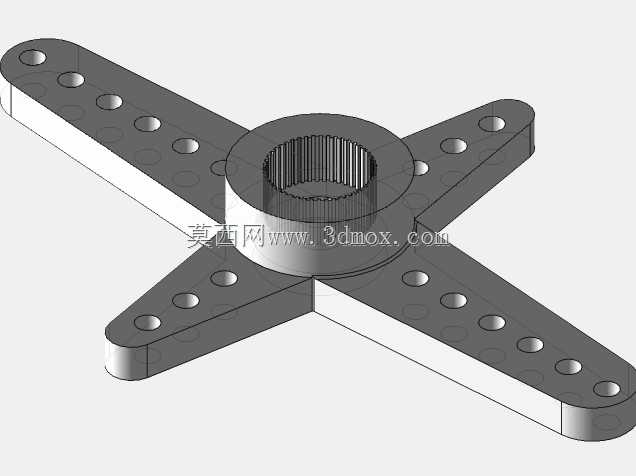

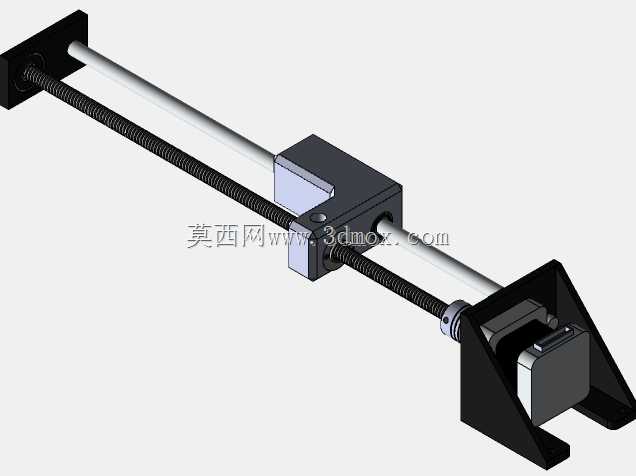

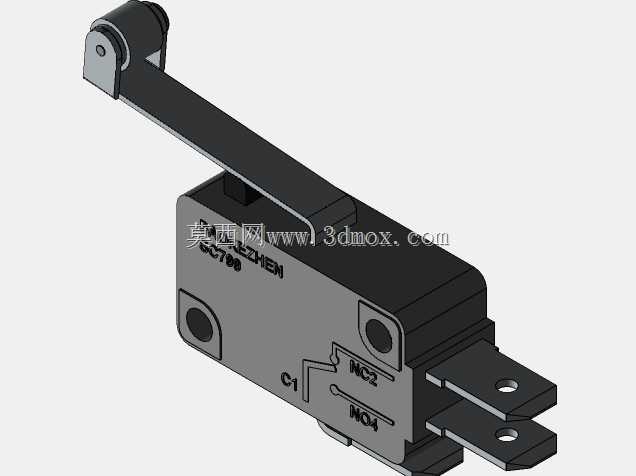

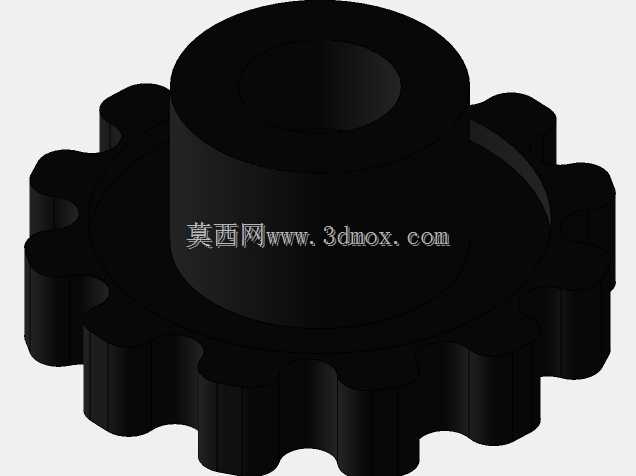

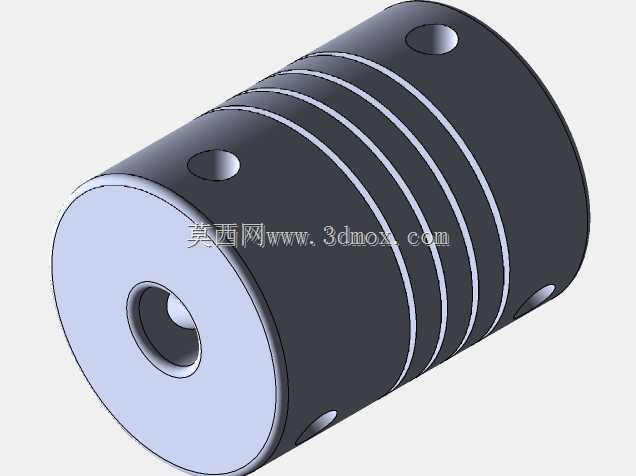

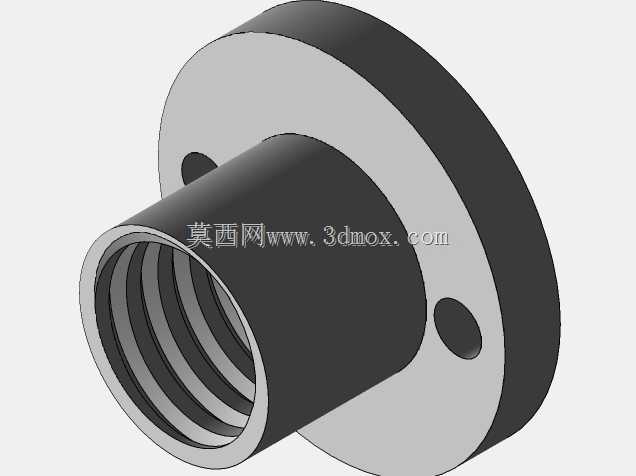

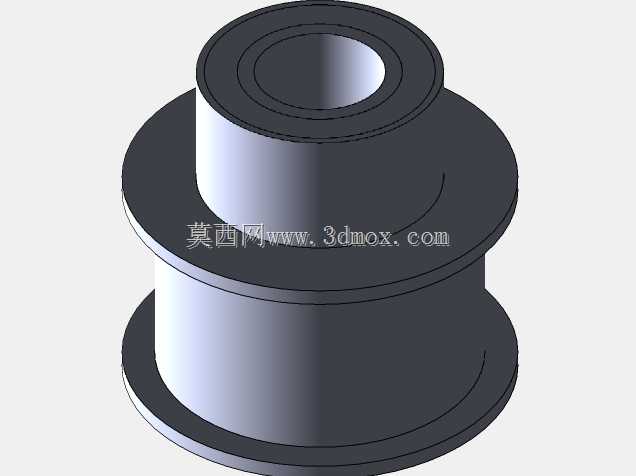

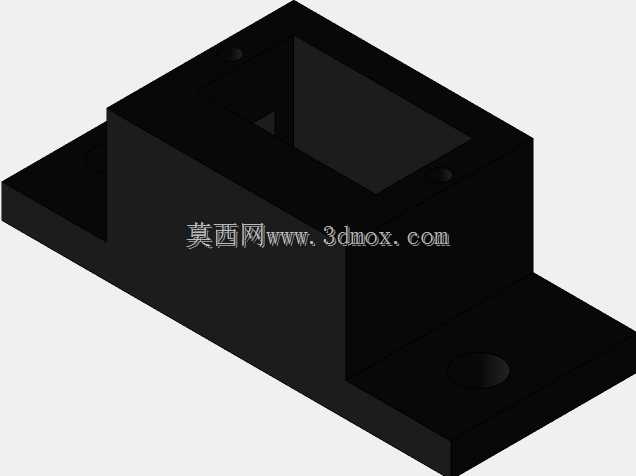

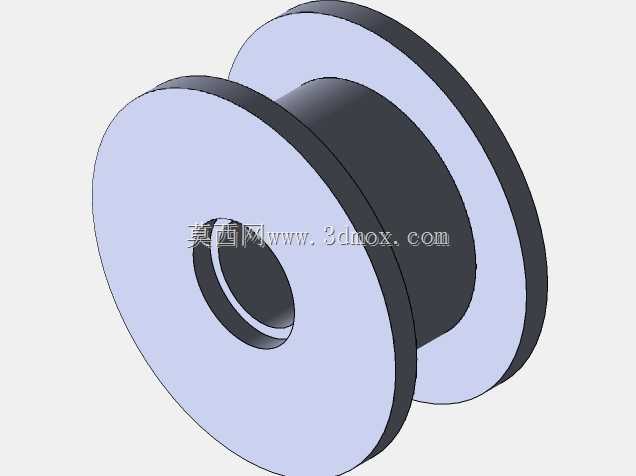

这套XY两轴运动执行机构，核心面向桌面级小型自动书写、平面绘图场景开发，可适配常规书写笔具完成纸面轨迹输出，在教学演示、小型文创绘图、个性化手写字迹批量复刻场景中具备实用价值，也可作为小型数控运动平台的基础验证载体，拓展适配激光头、微型主轴后可覆盖轻量雕刻、标记作业需求。整体采用悬臂式XY轴布局，X轴方向承载笔架做横向直线运动，Y轴承载整个X轴模组做纵向进给，结构件多采用标准铝型材配合3D打印安装座搭建，大幅降低非标加工件的占比，方便爱好者自行复刻组装。设计阶段优先考虑了安装边界的紧凑性，整机底座采用平板式安装结构，可直接固定在常规桌面或工作台面，有效作业幅面覆盖A5到小幅A4纸面区间，笔架位置预留了弹性缓冲结构，可适配不同直径的常规书写笔、绘图笔，书写过程中可通过弹簧预紧力保证笔尖与纸面的接触压力稳定，避免出现断墨、划破纸面的问题。传动部分采用光轴做直线导向，同步带配合步进电机做动力传输，导向轴两端采用立式轴承座固定，保证运动过程中的直线度，降低运行卡顿风险；电机安装位直接适配常用的42型步进电机，可直接对接CNC shield驱动板，无需额外做转接结构设计。走线位置预留了拖链安装空间，避免运动过程中线缆反复弯折出现断线故障，所有运动副的安装位都预留了调节间隙，组装时可通过调整同步带张紧度、导向轴同轴度来优化运行顺滑度，降低运动过程中的抖动，保证绘图轨迹的精度。笔架的升降动作采用舵机驱动摆杆结构，可实现笔尖的抬笔、落笔动作控制，抬笔行程预留足够余量，避免快速移动过程中笔尖蹭花纸面已绘制的内容。整套结构的安装孔位均做了通用化设计，底座预留的安装槽可兼容不同规格的纸面固定方式，既可以采用磁吸压条固定纸张，也可加装小型平板作为作业台面，拓展适配不同厚度的作业介质。从结构刚性角度考量，X轴悬臂的伸出长度做了优化控制，避免Y轴高速运动时笔架端出现过大的振动量，保证高速绘图时的轨迹一致性，各连接部位的紧固件均采用标准内六角螺丝，日常维护调整无需特殊工具即可完成。
