短轮毂气动双腔3千牛出力气缸结构

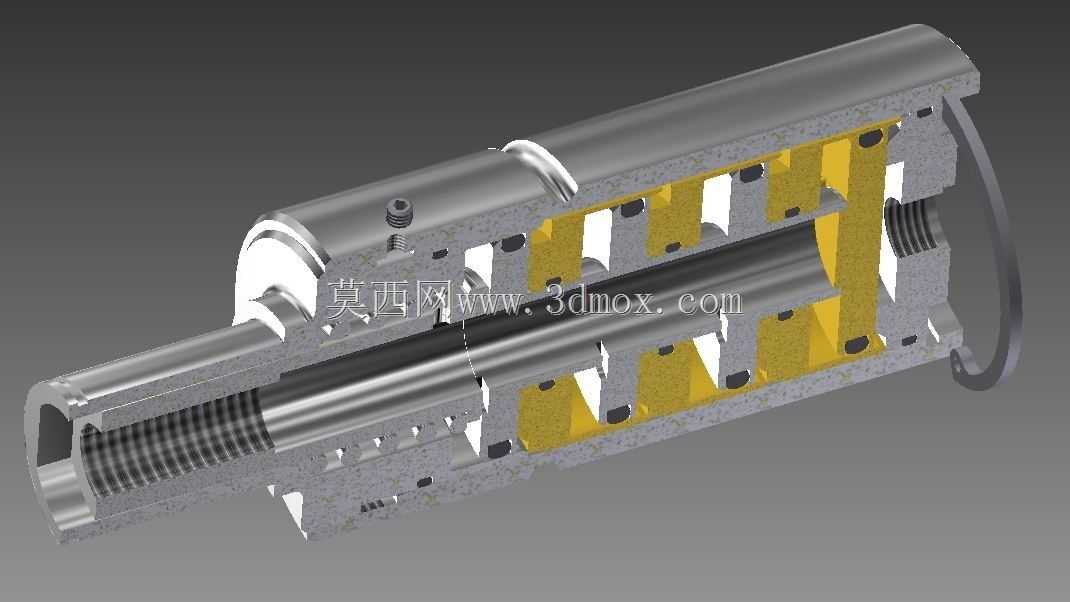

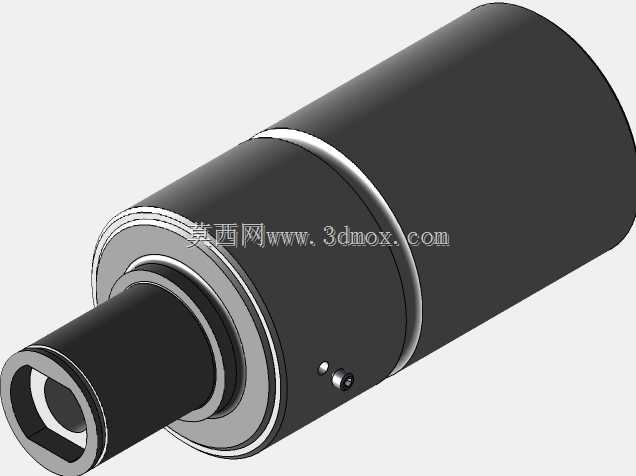

在自动化产线的气动夹具设计环节，执行元件的出力密度、安装空间适配性一直是结构工程师选型时的核心考量点，尤其是在工位排布紧凑、夹具安装位轴向尺寸受限的场景下，常规单腔气缸往往需要匹配更大缸径才能达到目标夹紧力，反而会挤占周边送料、检测组件的安装空间，这一矛盾在轮毂类零件的机加工上下料、焊接定位工位表现得尤为突出。这款双腔结构的气动气缸，正是针对短安装距下的大出力需求开发的执行元件，在7bar的常规工厂供气压力下即可稳定输出3kN的轴向推力，完全能满足中小型铸铝、钢制轮毂装夹时的压紧力要求，不会出现夹紧力不足导致的工件移位、加工振纹问题。从结构设计逻辑来看，这款气缸采用同轴串联的双活塞腔布局，两个活塞共用同一根输出活塞杆，压缩空气同时进入两个无杆腔时，两个活塞的推力会叠加在活塞杆上，相比同缸径的单活塞气缸，出力可以提升近一倍，而轴向安装长度仅比同缸径单腔气缸增加不到40%，完美适配短轮毂工位的紧凑安装边界。缸体采用一体化硬质阳极氧化铝合金材质，既保证了腔体的耐压强度，又能控制整体重量，降低夹具运动端的负载惯量。活塞与缸筒之间采用格莱圈配合导向环的密封结构，相比普通O型圈，动摩擦阻力更小，低速伸出时不会出现爬行现象，反复伸缩的使用寿命也更长；端盖与缸筒的连接采用内六角螺钉锁紧配合径向密封圈，避免了常规拉杆式气缸的外部凸起结构，安装时可以直接嵌入夹具的安装槽内，不需要额外预留拉杆的避让空间。进出气口布置在缸体中部的侧向位置，两个腔体的供气通道集成在缸壁内部，不需要外接复杂的并联气路，接气时只需要匹配对应的电磁阀通路，就能实现双腔同步进排气，不会出现两个活塞动作不同步导致的活塞杆偏磨问题。从安装适配性来看，这款气缸的前端法兰、尾部尾轴都采用标准安装尺寸，可以直接替换同安装规格的常规气缸，不需要对原有夹具的安装板做大规模修改，在老线夹具升级改造时可以快速替换，缩短产线停线调整的周期。输出活塞杆的端部预留有标准内螺纹孔，可以直接连接压头、摆臂等夹具末端执行件，不需要额外加工过渡连接头。在实际应用中，这类双腔气缸除了轮毂装夹场景，还可以用在小型零件的压装工位、焊接夹具的多点压紧工位，尤其是在轴向安装空间被严格限制、但又需要较大夹紧力的场合，这种串联双腔的结构比选用大缸径薄型气缸的空间利用率更高，供气压力波动时的出力稳定性也更好，不会因为供气压力小幅下降就出现夹紧力不足的情况。缸体外部预留的传感器安装槽，可以直接配套磁性开关检测活塞的伸出、缩回位置，不需要额外设计传感器安装支架，简化夹具的整体布线与结构设计。
