冲压成型工装结构三维设计

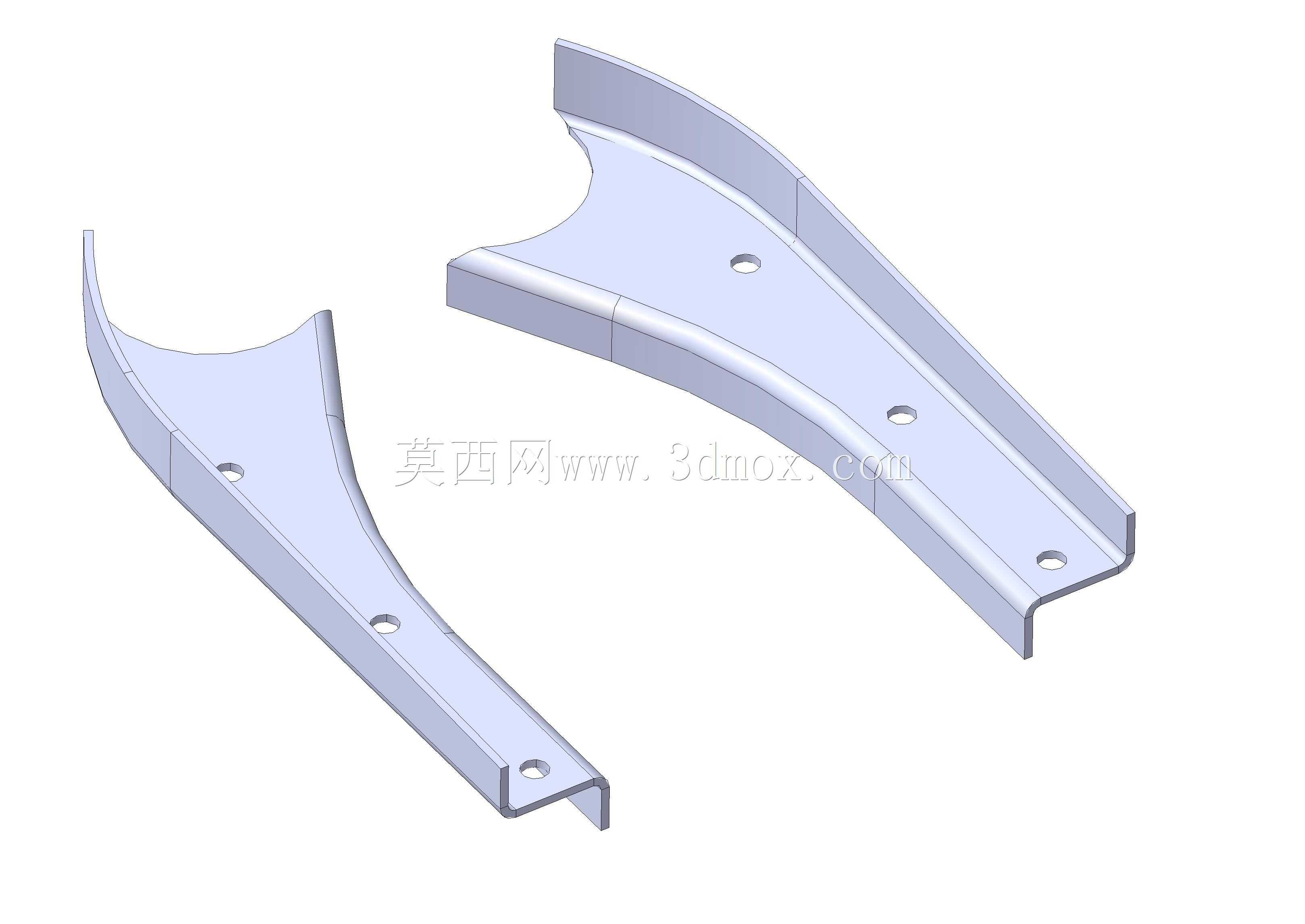

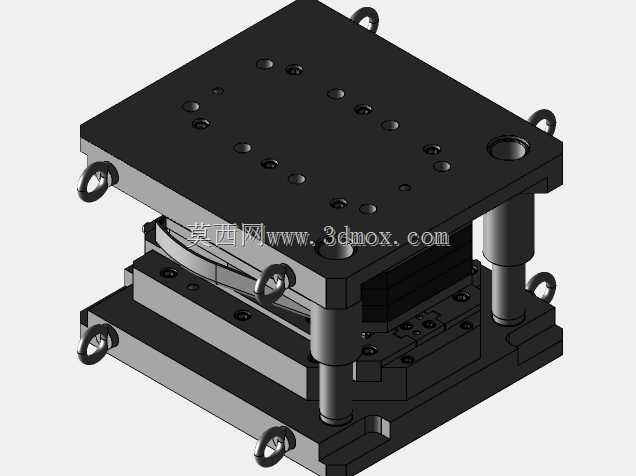

在钣金加工、五金零部件批量生产场景中，成型冲压工装是保障零件尺寸一致性、生产节拍稳定性的核心工艺装备，这类工装直接安装在压力机滑块与工作台面之间，通过上下模的合模动作完成板料的塑性变形，最终得到符合轮廓与形位公差要求的成型零件。从实际产线适配角度看，这套成型工装的安装边界完全匹配常规开式压力机的工作台T型槽间距，模柄尺寸适配主流设备的滑块装夹孔，不需要额外制作过渡连接法兰就能完成上机装夹，上下模合模时的导向结构采用滑动导柱导套配合，合模过程中导柱先进入导套完成定位，再进行成型作业，能有效避免合模错位导致的零件拉伤、模腔磕损问题。设计过程中优先考虑了成型工序的材料流动特性，模腔的圆角过渡区域做了连续顺滑处理，没有尖锐棱角，能减少板料成型过程中的应力集中，降低零件成型后出现开裂、起皱的概率，压料面的压力分布经过反复调整，对应不同厚度的常用钣金材料，只需要调整压边力参数就能适配，不需要额外更换模仁部件。从功能特性上看，这套工装针对的是带局部凸起成型特征的钣金零件，成型凸模的高度差严格匹配零件的成型深度，回弹补偿量在模腔加工阶段就做了预修正，零件成型后不需要额外的整形工序就能达到尺寸公差要求，卸料结构采用弹性卸料板，开模时能平稳将成型零件从凸模上脱出，不会出现零件卡模、变形的问题。日常生产维护时，导柱导套的润滑注油孔设置在模具外侧，不需要拆解模具就能完成定期润滑作业，紧固螺钉的安装位置都预留了足够的扳手操作空间，拆装模仁部件时不需要挪动整副模具，能大幅减少换模调试的辅助时间。在中小批量五金零件生产、新产品试制阶段，这类成型工装的通用性较强，只需要更换对应轮廓的模仁镶件，就能适配同类型不同尺寸的成型零件，不需要重新制作整套模架，能有效降低工艺装备的投入成本，模架部分采用标准模架规格，易损件都可以直接采购标准件替换，不需要单独定制加工，能减少设备停机等待配件的时间。
