小型数控A轴C轴双轴转台结构设计

项目分类:机床 发布时间:2014-04-05 ID:29705
  • 小型数控A轴C轴双轴转台结构设计

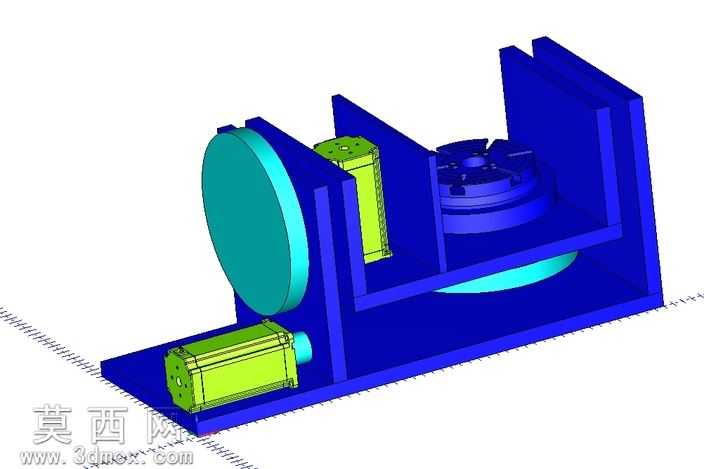

本作品为面向小型加工场景设计的低成本概念型第四、第五轴数控转台三维模型,整体建模过程围绕紧凑化、低成本化的设计思路展开,在三维建模阶段优先采用规整的板件拼接式机架结构,以降低实际加工的工艺难度与制造成本。模型渲染阶段采用高对比度的色彩区分不同功能部件,机架主体采用深蓝色哑光金属材质,直观呈现焊接式机架的厚重刚性特征;驱动单元采用亮绿色工程塑料质感搭配金属端盖材质,清晰区分伺服驱动部件与结构承载部件;传动轮与卡盘安装座采用青蓝色金属材质,突出回转部件的运动属性,不同部件的色彩区分让整体结构层级一目了然,无需剖切即可快速识别各功能模块的布局。结构设计上,两个回转轴的驱动均采用同步带加带轮的传动方案,设定带轮之间1:6的传动比,兼顾驱动扭矩放大与传动精度的平衡,可适配小扭矩的低成本步进或伺服电机,降低整套转台的硬件成本。模型整体外形尺寸控制在500×200×200mm区间,结构布局紧凑,可直接加装在常规小型数控铣床或雕刻机的工作台上,拓展设备的五轴加工能力;前端卡盘适配直径100-120毫米的工件装夹需求,可满足小型精密零件的多面加工、回转加工场景。驱动单元分别布置在机架的水平侧方与竖直侧方,通过同步带分别驱动C轴回转工作台与A轴倾斜架体,两个轴的运动相互独立又协同配合,可实现工件在空间内的多角度姿态调整。机架采用双侧立板搭配底板的焊接式结构,为回转部件提供足够的支撑刚性,减少加工过程中的结构形变;带轮位置预留了张紧调节空间,方便实际装配时调整同步带的张紧力,保障传动精度与使用寿命。整套模型完整还原了双轴转台的装配关系,各部件的配合间隙、安装定位结构均按照实际加工装配要求设计,可直接作为小型五轴转台开发的设计参考,也可用于数控加工教学场景的结构演示,帮助学习者理解双轴数控转台的传动原理与布局逻辑。
