单抽式车间工具存储柜结构设计

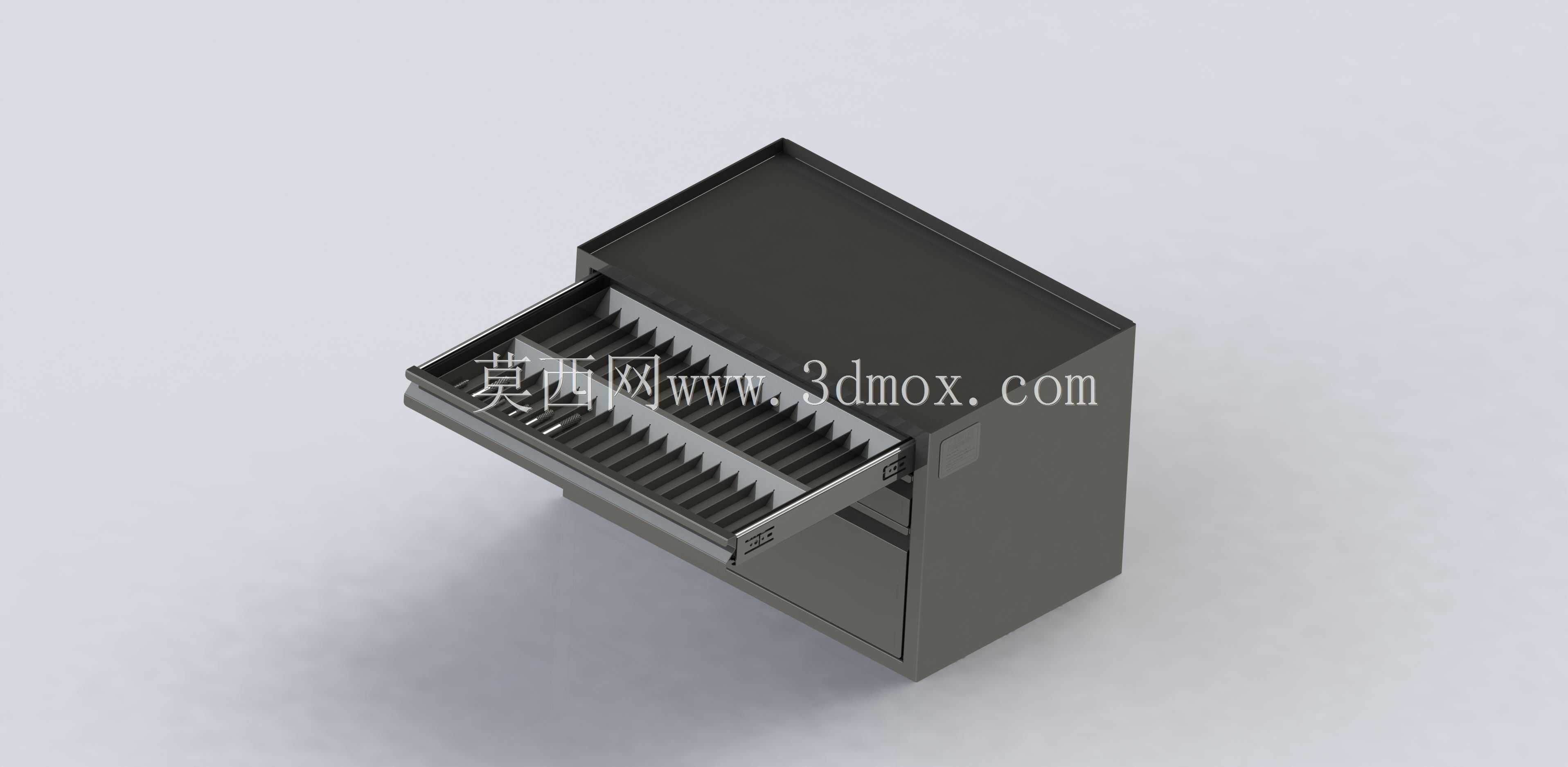

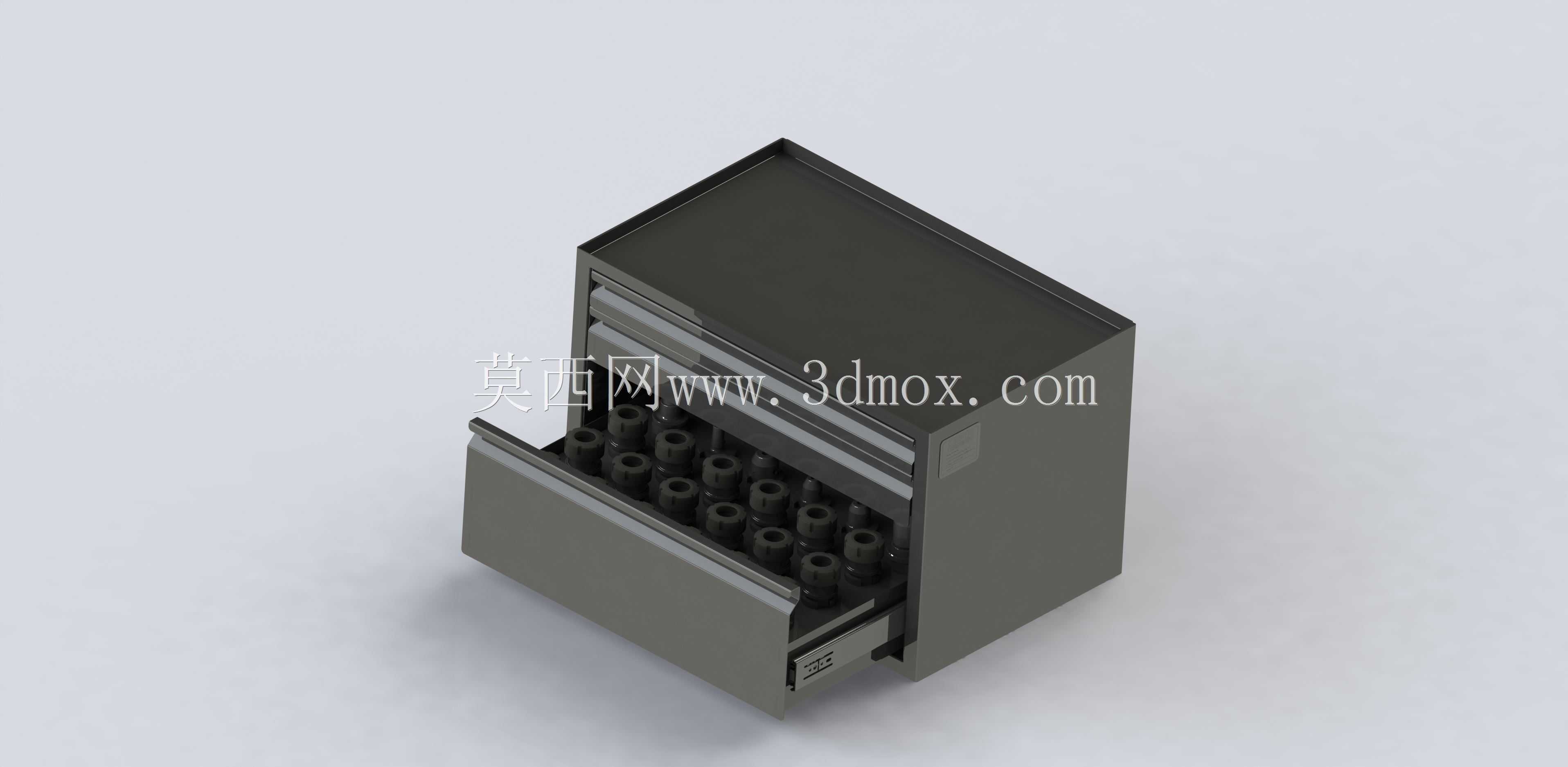

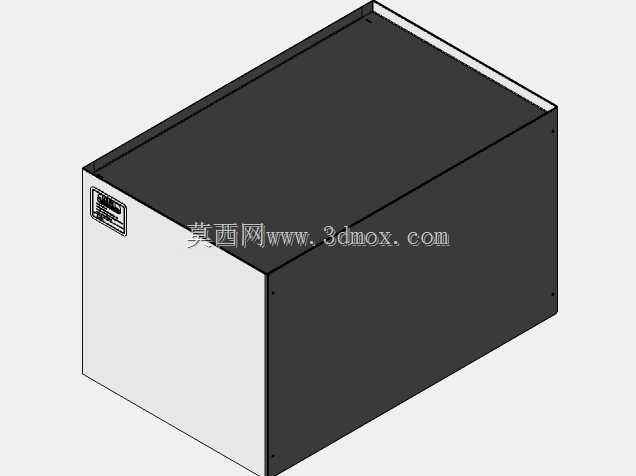

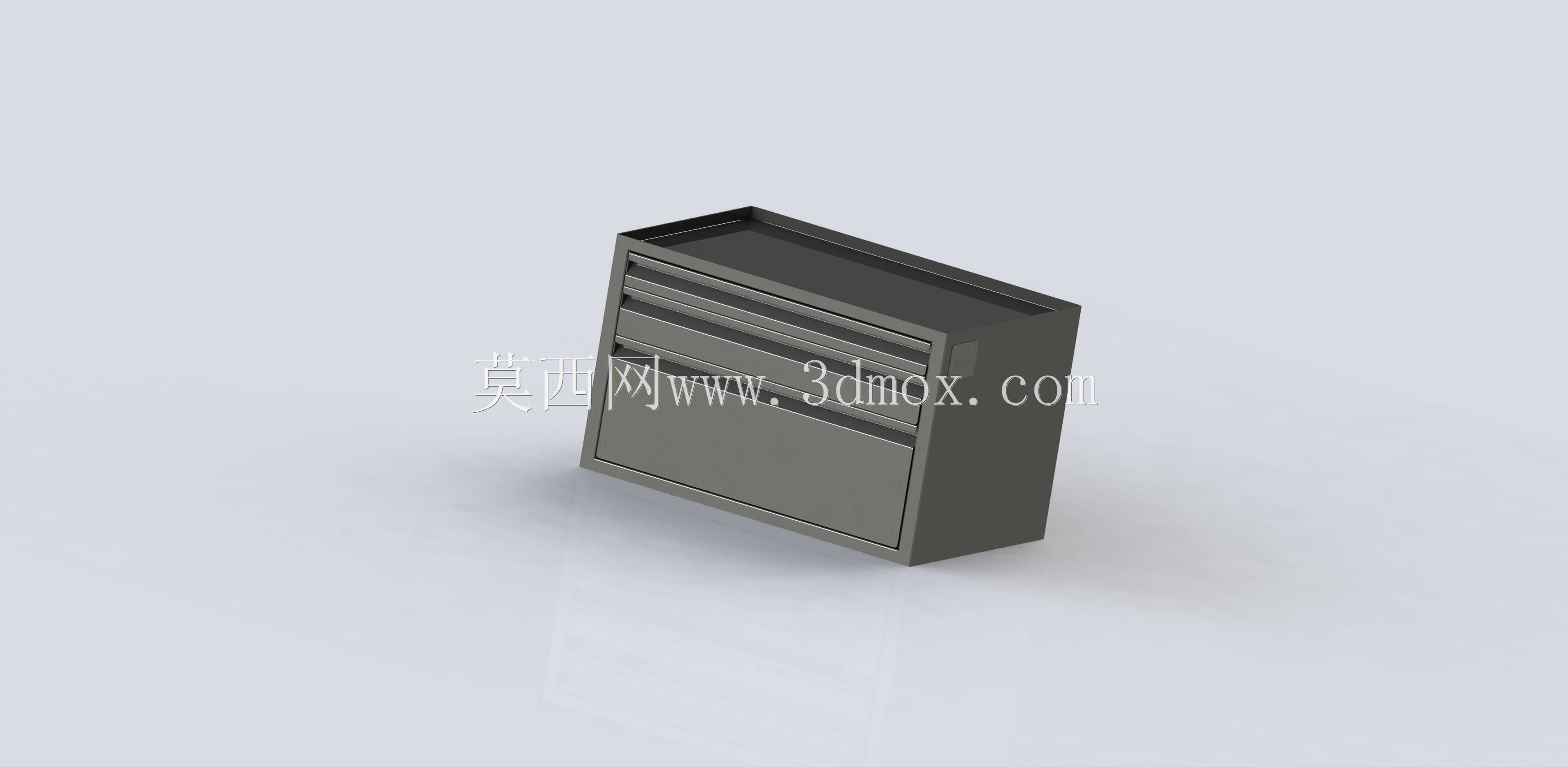

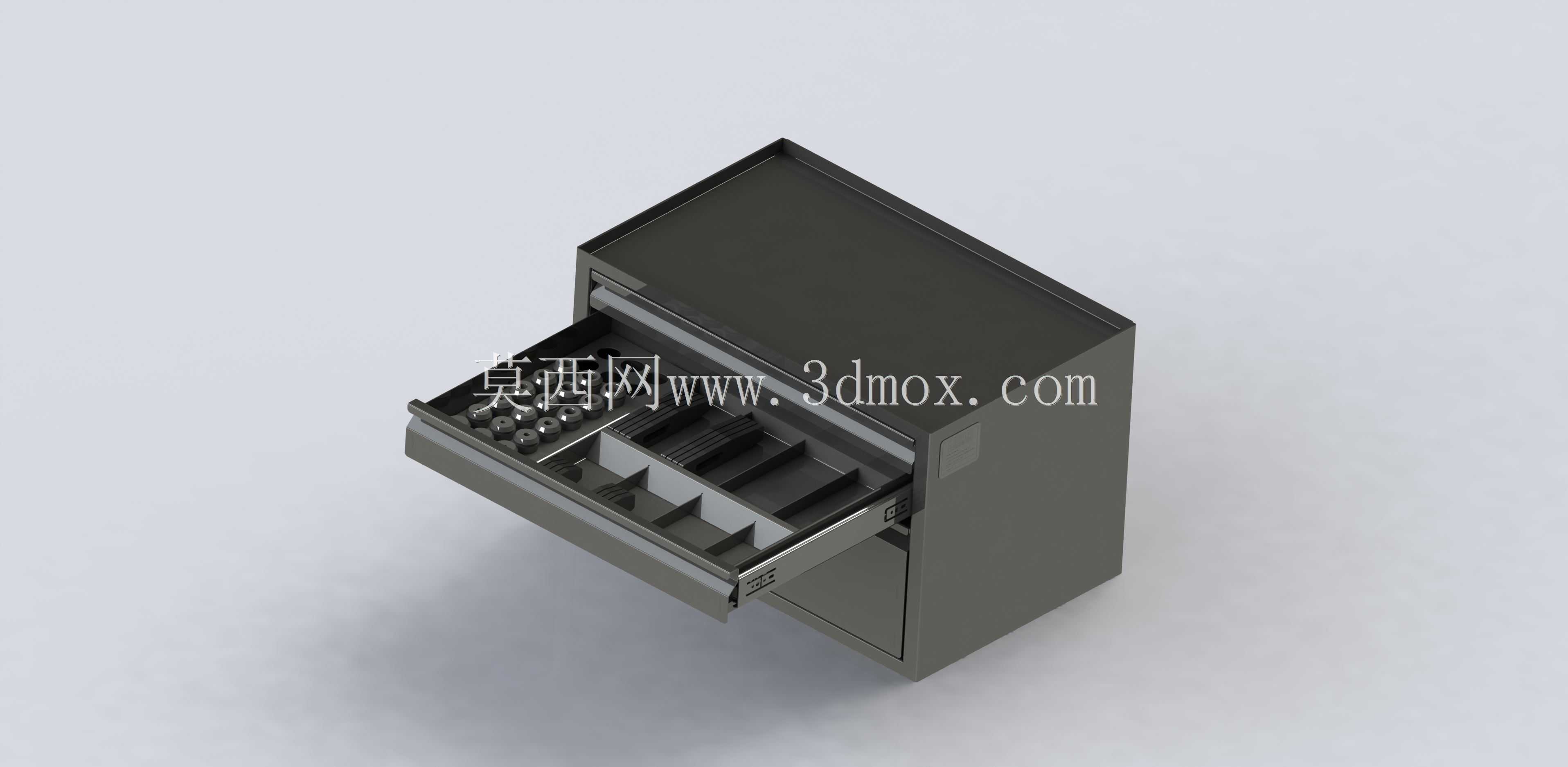

这款单抽式工具存储柜，主要面向机加工车间、设备维修班组、装配工位的工具定点收纳场景，解决零散量具、刃具、小型工装附件随意堆放导致的找寻耗时、磕碰损坏、账物不符等现场管理问题。从结构设计逻辑来看，柜体采用封闭式薄钢板折弯焊接成型，整体为立式长方体布局，底部预留100mm高度的空腔，既可以作为叉车转运的叉齿避让空间，方便整柜跨工位调运，也能避免地面积液、金属碎屑直接接触柜体主结构，延长使用寿命。抽屉部分采用重型三节滚珠导轨承载，单轨额定载荷不低于50kg，完全满足满装硬质合金刀具、精密量具、重型扳手类工具的承重需求，抽屉拉出后设置有限位挡块，防止过度抽拉导致柜体倾翻或抽屉脱落。抽屉内部的分隔条采用可插拔式设计，用户可以根据存放工具的外形尺寸自由调整格槽宽度，不管是长柄螺丝刀、成套套筒、麻花钻套装还是小型百分表、千分尺盒，都能找到适配的存放空间，格槽边缘做了1.5mm的翻边处理，避免工具滑动时刮伤分隔条漆面，也能减少工具取放时的磕碰异响。柜体的安装边界需要注意，背部距离墙面至少预留50mm的通风间隙，避免长期贴墙导致背部凝锈蚀，柜体摆放时需要通过底部的可调脚杯调平，四个脚杯的调节行程为20mm，可适配车间地面存在的微小高度差，保证抽屉抽拉顺畅无卡滞。从实际使用场景出发，这款工具柜可以直接放置在数控车床、加工中心的工位侧方，操作人员不用离开工位就能取放常用刀具和量具，减少无效走动时间；也可以多台并排布置在维修班组的工具间，作为班组公用工具的定点存储载体，配合工具台账就能实现工具的定置管理。柜体顶部为平整平面，可以临时放置待检测的工件、作业指导书或者常用的清洁耗材，顶部边缘做了5mm高的挡边，防止放置的小物件滑落。抽屉的拉手采用内嵌式设计，不会突出柜体表面，避免人员走动时磕碰受伤，锁具采用单锁联动结构，一把钥匙就能锁定整个抽屉，非工作时段可以锁闭，防止工具丢失。整体结构没有多余的外露突出件，所有焊接位置都做了打磨抛光处理，表面采用静电喷塑工艺，耐油污、耐刮擦，适合车间多油污、多金属碎屑的复杂使用环境，日常清洁只需要用沾有中性清洁剂的抹布擦拭即可，维护成本极低。
