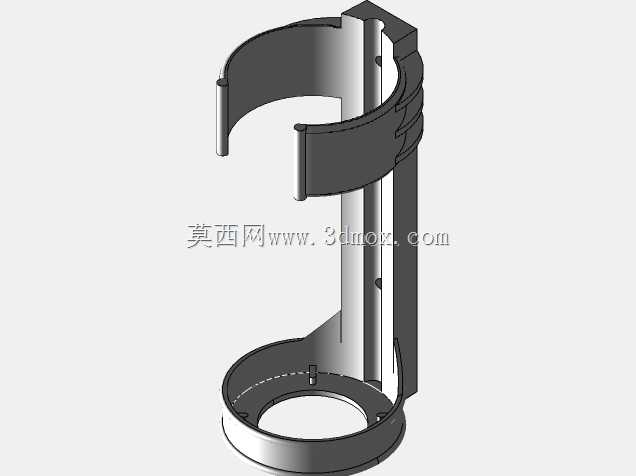

一公斤干粉灭火器壁挂式固定支架结构

在商用楼宇、工业厂房、仓储空间、公共交通载具等场景的消防点位布设中，小型手提式干粉灭火器的固定安装一直是容易被忽略却直接影响应急取用效率的环节，这款适配1KG规格DCP干粉灭火器的壁挂支架，正是针对这类小规格灭火器的安装需求完成的结构设计。不同于落地式灭火器箱占用地面通行空间、易被杂物遮挡的问题，这款支架采用壁挂安装形式，可直接固定在墙面、设备侧壁、车厢内壁等垂直安装面上，安装点位可根据现场疏散路径灵活设置，确保应急状态下人员可在3秒内完成灭火器的取放动作。从结构功能来看，支架整体采用半包围环抱式设计，下部设置带中心镂空的承托底圈，底圈内侧预留定位凸点，可卡入灭火器瓶身底部的定位凹槽，避免长期使用过程中瓶体出现周向转动；上部设置两段式弧形抱臂，抱臂开口处做外翻导向倒角，灭火器放入时可顺着倒角滑入抱合区间，无需额外卡扣操作即可实现可靠限位，取用时直接向外抽出即可，无多余解锁步骤，完全符合消防器材快速取用的设计要求。设计过程中重点考量了安装边界与适配性，支架背部设置一体化的安装立板，立板上预留两个沉头安装孔，孔位间距符合常规墙面膨胀螺丝、自攻螺丝的安装尺寸，安装后支架整体突出墙面的厚度控制在合理范围，不会对通道通行造成剐蹭阻碍；抱臂的弧度经过反复拟合调整，完全匹配1KG干粉灭火器瓶身的锥度变化，既不会因为抱合过紧导致取放卡滞，也不会因为间隙过大造成瓶体晃动异响，在车载等存在持续振动的使用场景下，也能稳定固定灭火器，避免瓶体脱落。材质适配层面，结构设计预留了足够的壁厚余量，既适合采用冷轧钢板冲压弯折后做喷塑防锈处理，也可适配阻燃工程塑料注塑成型，不同材质选型下均可满足长期使用的结构强度要求，不会出现抱臂变形、底圈断裂的问题。在实际布设场景中，这类支架可沿疏散走道墙面每隔一定距离连续安装，也可在配电箱旁、设备操作工位侧、仓储货架端部等重点消防点位单独设置，相比传统的灭火器挂环，其承托受力更均匀，不会因为瓶体长期悬挂造成瓶身局部变形，同时半开放的结构也便于日常巡检时快速确认灭火器是否在位、压力值是否正常，无需额外开启箱门，大幅降低日常消防巡检的工作量。
