工程用实心吊环连接螺栓结构设计

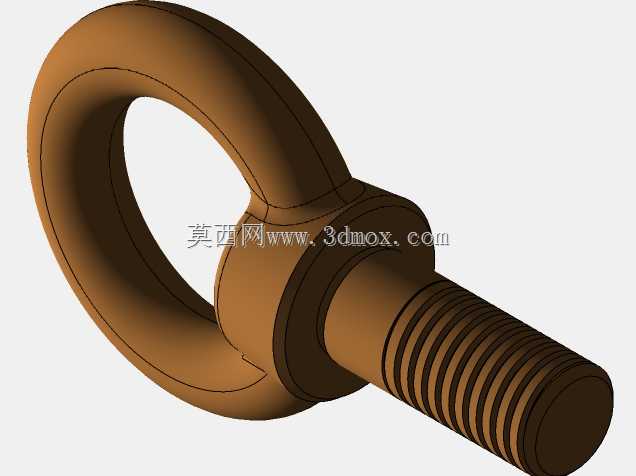

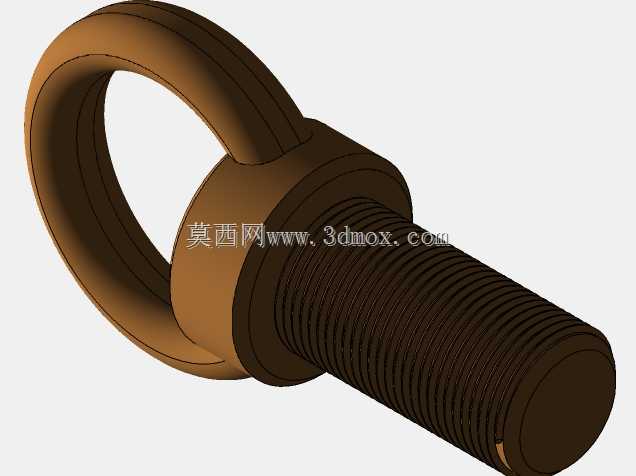

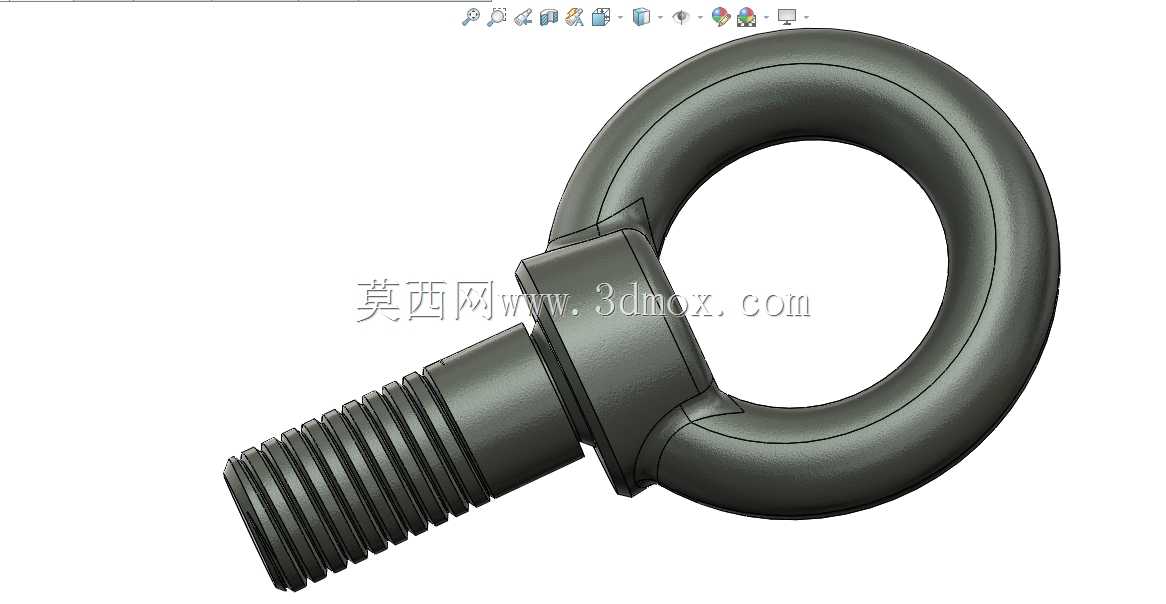

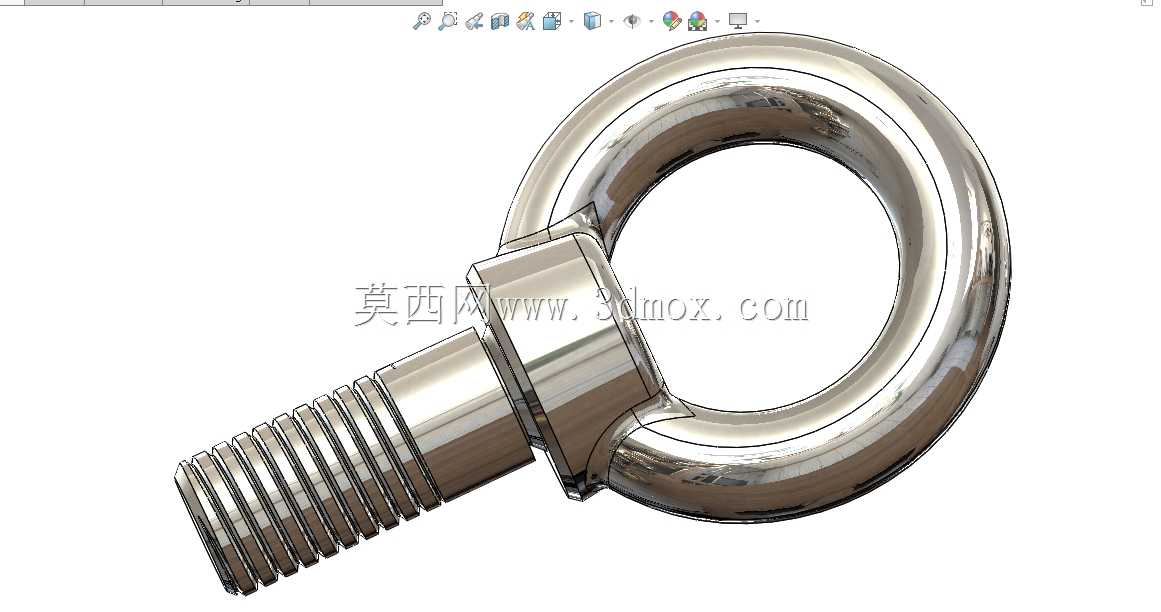

做机械结构设计快十二年，经手的吊装类紧固件选型少说也有几百项，这类带环形吊耳的螺栓是车间吊装、设备装配、重型构件移位场景里最常用的受力连接件，很多新手做结构时容易只看螺纹规格忽略吊环部分的受力边界，最后做出来的件要么吊装时形变超标，要么安装时和周边结构干涉。这次建模的这款环首螺栓，核心是针对中小吨位构件的垂直吊装、斜向牵拉场景设计，螺纹段采用标准公制粗牙牙型，牙距匹配常规设备安装螺孔的通用规格，不需要额外加工定制螺孔就能直接适配现有安装基面。设计时最先敲定的是环部的截面尺寸，很多廉价吊环螺栓为了省料把环部圆钢直径做小，实际吊装时一旦受力角度偏离垂直方向超过15度，环根位置很容易出现应力集中断裂，这款的环部和螺杆衔接的位置做了加大的过渡圆角，没有直角应力槽，环的内孔尺寸留足了常规卸扣、吊装钢丝绳的穿入空间，不会出现卸扣卡不进去需要现场打磨的情况。螺杆部分的长度是按照常规设备安装基座的厚度设计的，螺纹收尾处做了退刀槽，拧入螺孔时不会因为螺纹末端的不完整牙型卡滞，螺杆和环部衔接的轴肩位置做了平整的承压面，拧紧时承压面能完全贴住安装基面，不会出现偏载导致的螺栓受弯。实际应用里，这类螺栓不光用在车间重型零件的吊装吊点，很多户外塔架、小型起重设备的机身固定牵拉点也会用到，设计时特意把环部的闭合焊缝位置做了平滑打磨处理，不会出现毛刺割伤钢丝绳的情况，整个零件的外形没有突兀的凸起，安装后不会和周边的管线、护罩产生运动干涉。建模时特意把螺纹的牙型做了精准还原，不是用贴图代替的简化模型，做装配仿真时能直接和标准螺孔做干涉检查，环部的圆弧过渡面做了曲率连续处理，做有限元受力分析时不会因为网格畸变导致应力计算结果失真。安装边界上，这款螺栓拧入基面的最小深度有明确的设计要求，承压面下方不需要额外加装加厚垫片，本身的轴肩直径足够分散承压应力，适配的安装基面最小厚度不能小于螺杆公称直径的1.2倍，否则拧紧时容易出现基面压溃的问题。斜向吊装时，最大允许牵拉角度不能超过30度，对应的额定载荷会随角度增大按比例折减，这点在做结构选型时必须提前核算，不能只看垂直方向的额定载荷盲目选用。很多设计人员做设备吊点时喜欢把吊环和螺杆做成一体结构，其实这种标准结构的通用性更强，后期维护更换时不需要整段切割焊接，直接拧下就能替换，在批量设备生产线上能大幅降低装配和维护的工时成本。
