高精度无键钻夹头结构设计方案

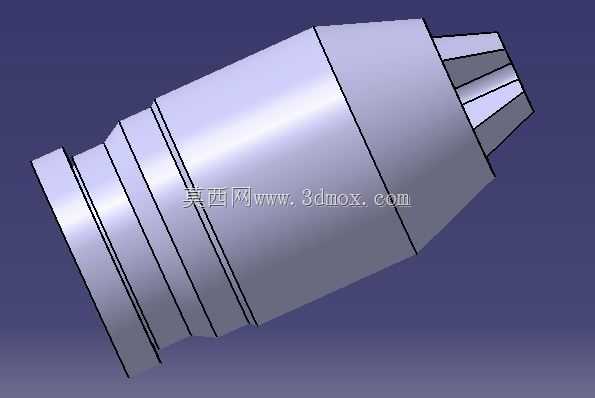

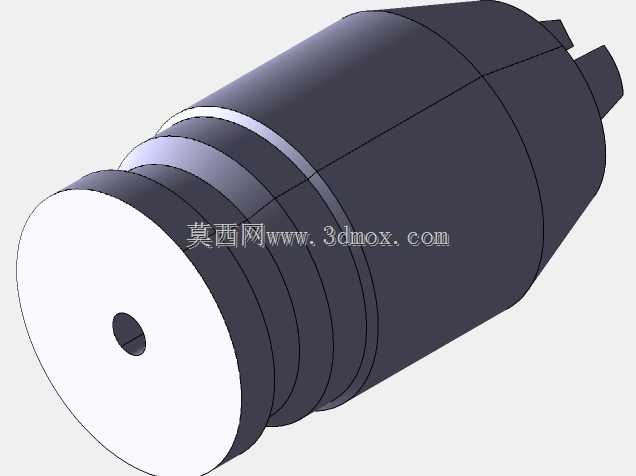

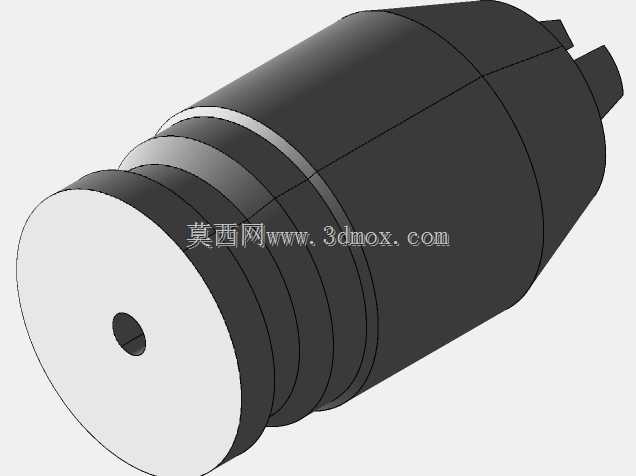

在常规钻削加工场景里，钻夹头是连接机床主轴与切削刀具的核心功能部件，直接决定钻孔作业的夹持稳定性与加工精度，这款无键结构的钻夹头，摒弃了传统扳手锁紧的操作模式，完全依靠手动旋转夹头外套实现钻具的夹紧与松脱，在台式钻床、手持电钻、加工中心手动换刀工位都有广泛适配空间。从结构设计逻辑来看，这款夹头采用了多瓣斜槽式内爪布局，夹头本体内部加工有三段等距分布的倾斜导向槽，三个夹持爪嵌装在导向槽内，当旋转外套时，外套内部的螺纹副带动夹爪沿斜槽做轴向同步位移，随着轴向推进，三个夹爪同步向中心收拢，实现对直柄刀具的均匀抱紧，这种结构能保证夹持力沿刀具圆周方向均匀分布，避免刀具装夹偏心导致的钻孔扩孔、振刀问题。从安装适配边界来看，这款夹头的连接端采用标准JT6锥度接口，可直接匹配对应锥度的机床主轴或者钻接杆，不需要额外制作过渡连接套，夹持容量覆盖16mm以内的直柄刀具，也就是英制5/8英寸规格范围内的钻头、铰刀、丝锥等直柄切削工具都能稳定装夹。日常车间作业中，无键结构的设计能大幅减少换刀辅助时间，操作人员不需要额外寻找钻夹头扳手，单手就能完成刀具的松紧操作，尤其在批量钻孔加工的流水工位，能有效降低操作工人的劳动强度，也避免了扳手遗失、随手放置导致的现场管理问题。夹头的外形采用阶梯式变径设计，靠近锥柄连接端的大直径段做了防滑滚纹处理，方便手动旋转施力，前端收拢段做了锥面过渡，能在深孔加工时减少与工件表面的干涉，避免夹头本体刮蹭已加工表面。夹爪的夹持面做了细密的齿形防滑处理，即便在钻削扭矩较大的工况下，也能防止刀具出现打滑空转的问题，内部的螺纹副与导向槽都做了硬化处理，能承受频繁松紧操作带来的磨损，延长夹头的整体使用寿命。在进行三维建模时，需要重点保证三个夹爪的运动同步性，斜槽的倾斜角度需要结合夹持力放大比做精准计算，角度过小会导致夹紧操作费力，角度过大则会出现夹持自锁失效、刀具松脱的风险，外套的防滑纹理深度也要兼顾握持手感与加工难度，锥柄连接面的形位公差需要严格控制，保证装夹后夹头的径向跳动量在允许范围内，避免影响最终的钻孔加工精度。
