家用手动金属柑橘榨汁器结构设计

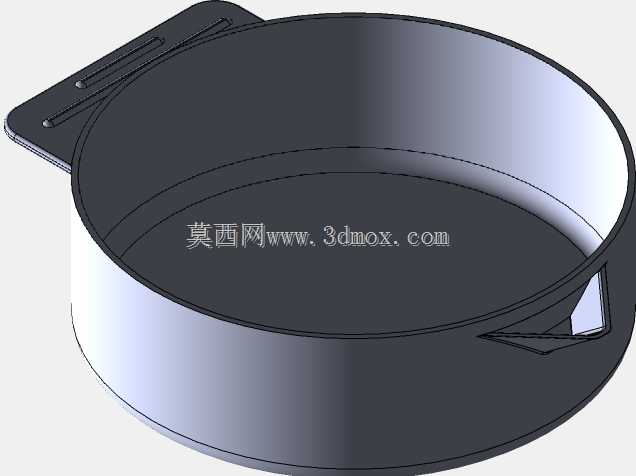

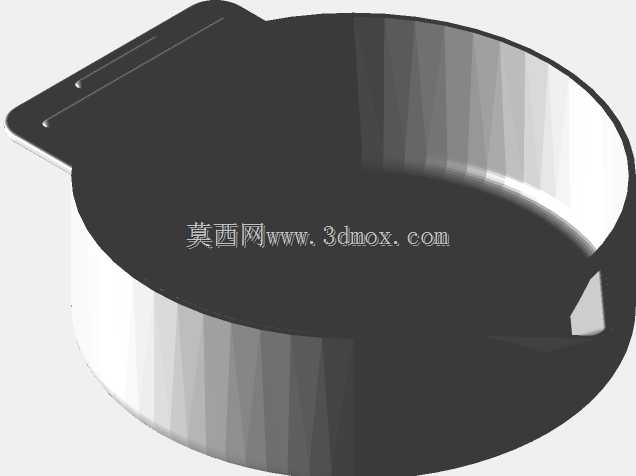

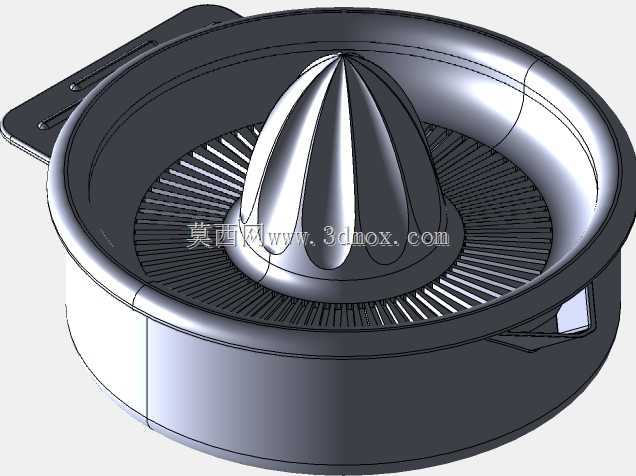

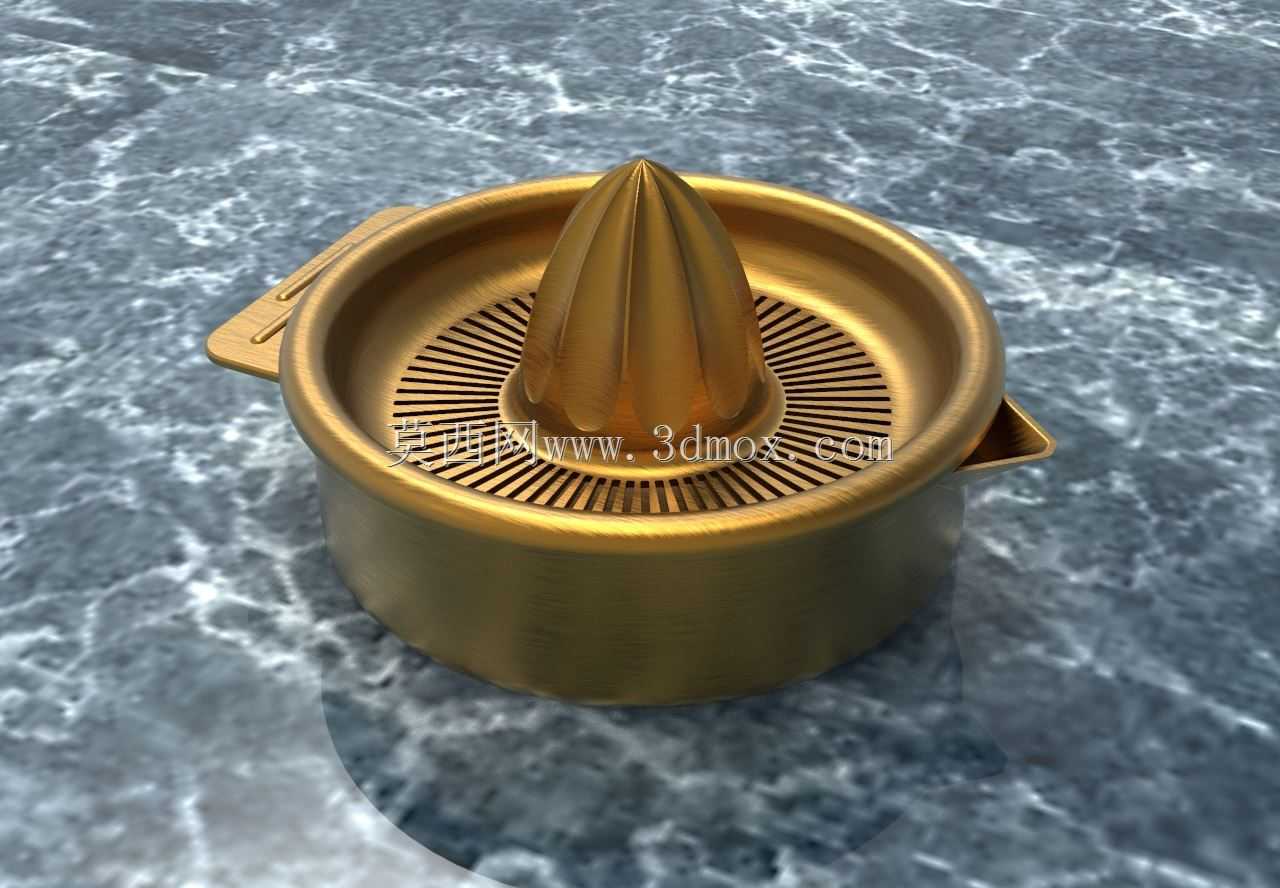

这款手动柑橘榨汁器具主要面向家庭厨房、小型饮品门店的鲜榨果汁制备场景，无需外接电源即可完成柑橘类鲜果的榨汁作业，适配橙子、柠檬、西柚等常见芸香科柑橘属鲜果的加工需求，相比电动榨汁设备，其结构简单易清洁，无电路故障隐患，单次使用后可直接冲水清理残渣，适合小批量、高频次的鲜榨使用场景。从功能结构来看，器具核心为中部凸起的锥状榨汁头，表面做了多道均匀分布的棱筋结构，使用时将切半的柑橘果肉朝下扣在锥头上，施加向下的压力并旋转果体，棱筋即可刺破果肉囊胞，果汁顺着锥头根部的径向滤槽流入下方的环形集汁腔中，滤槽的缝隙宽度经过反复校核，既可以保证果汁顺畅流下，又能拦截果籽、粗大的果囊白皮等杂质，避免其混入果汁影响口感。集汁腔外侧设置了两个对称的耳部结构，其中一侧为带导流口的倾倒结构，另一侧为握持把手，倾倒果汁时可通过把手稳定持握器具，导流口能够收拢液流，避免果汁沿外壁流淌洒落。设计过程中优先考虑了操作的人机工程性，榨汁锥头的锥度设置为1:2.5左右，既能够适配不同尺寸的半果贴合，又不会因为锥度过陡导致果体放置不稳打滑；集汁腔的深度控制在35mm，单次可容纳2-3个中等大小橙子的出汁量，满足单人单次饮用的容量需求，无需频繁倾倒。整体外形采用回转体为主的对称结构，最大外轮廓直径为140mm，总高度为70mm，放置在厨房台面时占用空间极小，边缘全部做了R2以上的圆角钝化处理，避免清洁或使用时划伤手部，把手的厚度设置为8mm，持握时受力均匀，不会出现硌手的问题。材质选用上整体采用食品接触级金属材质，表面做了哑光质感的处理，既具备足够的结构强度，长期使用不会出现锥头变形、滤槽开裂的问题，又能够避免果汁长期附着导致的材质腐蚀，日常使用后只需用软毛刷清理滤槽缝隙内残留的果渣即可，无清洁死角。在结构装配上，该器具为一体化成型结构，无额外的拼接零件，不存在连接缝隙藏污纳垢的问题，长期使用也不会出现连接件松动脱落的故障，相比带可拆卸滤网的榨汁器具，其结构可靠性更高，维护成本极低。
