便携式手电钻固定立式钻台结构

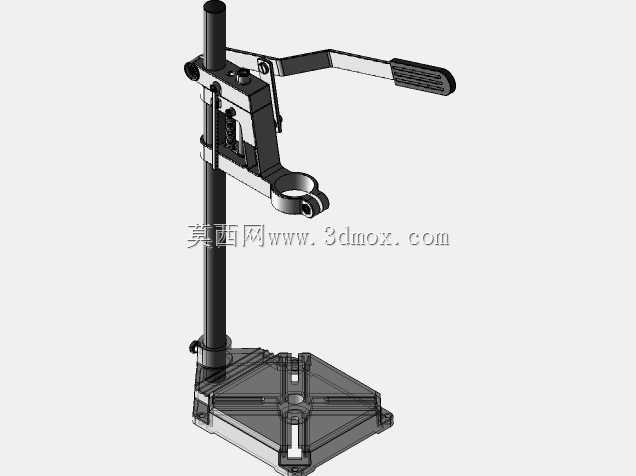

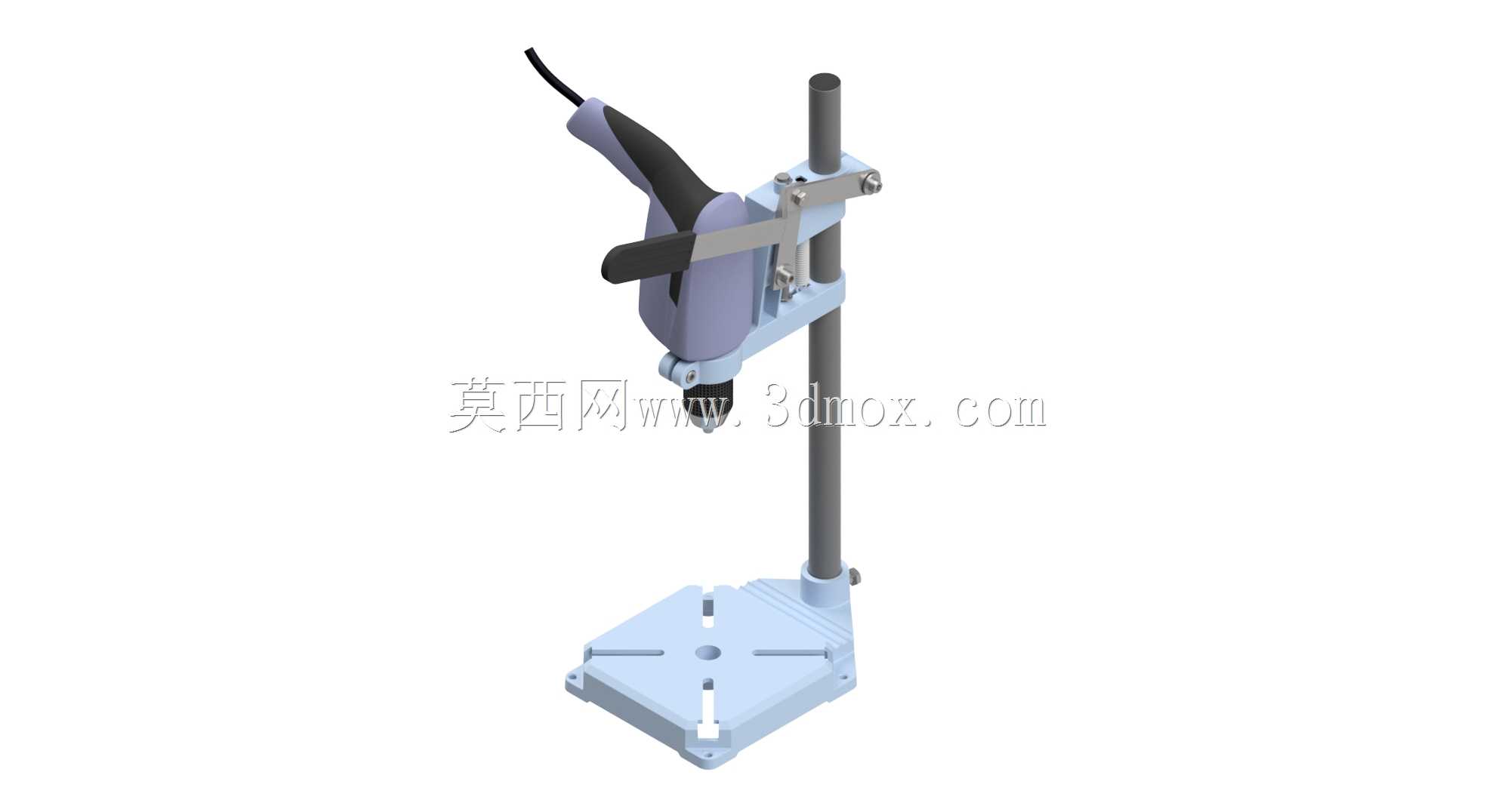

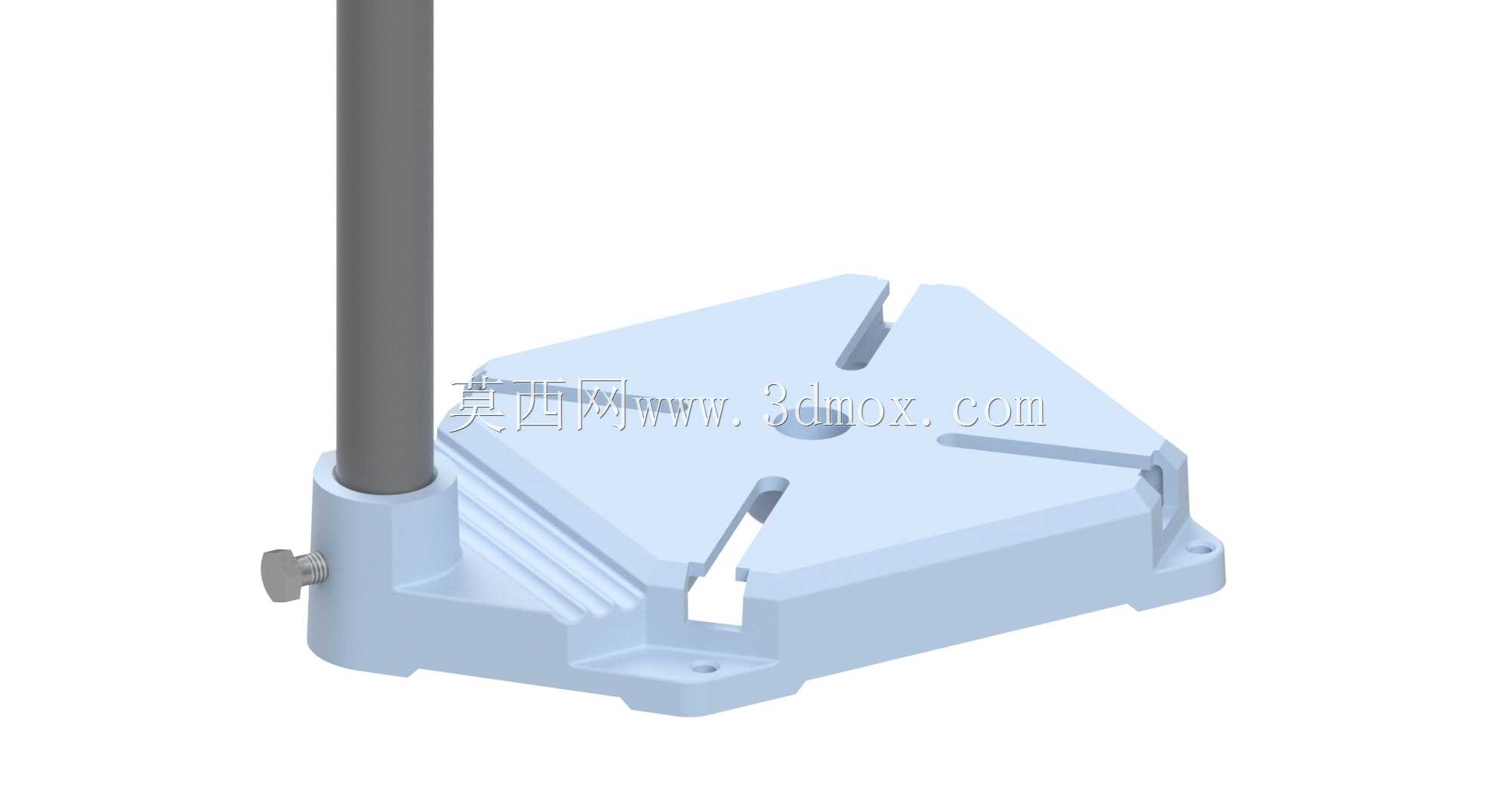

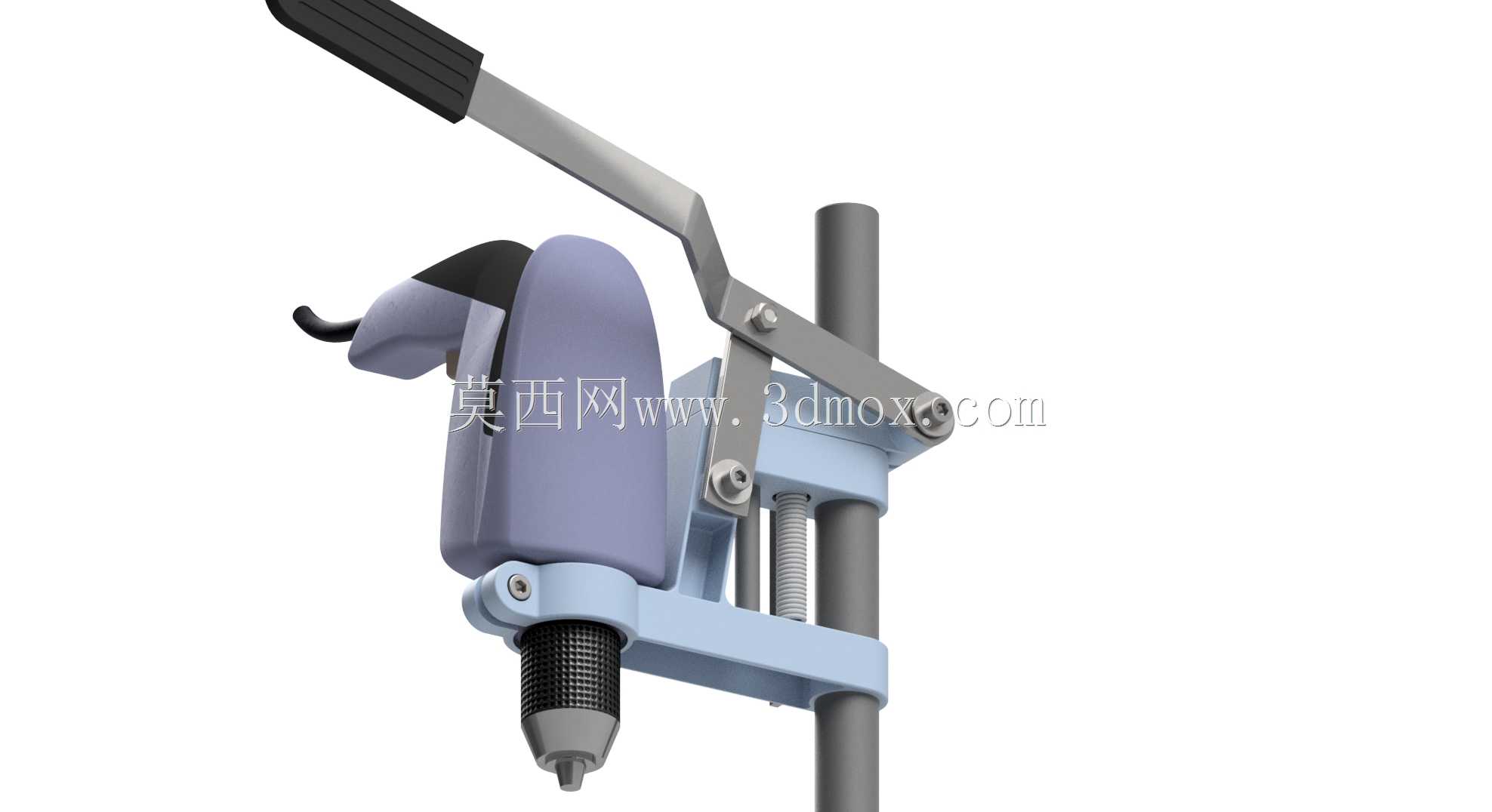

在小型机加工、五金维修、家装现场以及教学实训场景中，经常会遇到手持电钻钻孔垂直度不足、进给力度不稳定导致孔位偏移、孔径超差甚至钻头崩断的问题，这款立式钻台正是为解决这类痛点设计的配套工装，可将普通手持电钻转化为具备稳定导向的小型立式钻孔设备，适配多数常规规格的民用及工业级手持电钻。从结构设计逻辑来看，整套装置以底部方形铸铁底座作为承重基准，底座表面预制了十字排布的T型槽与中心定位孔，既可以通过螺栓将待加工工件直接压紧固定在台面上，也能适配小型平口钳的安装需求，底座边缘设置的加强筋结构，能够抵消钻孔过程中产生的径向振动力，避免整机出现晃动偏移。垂直布置的圆柱形导柱采用高碳钢材质，表面经淬火磨削处理，粗糙度控制在合理区间，保证滑动支架上下移动时无卡滞、无旷量，导柱与底座的连接部位采用过盈配合加锁紧销的固定方式，长期使用也不会出现导柱倾斜的问题。用于固定电钻的夹持支架采用快拆式抱箍结构，可通过侧面的锁紧旋钮快速调整夹持直径，适配不同握把尺寸的手电钻，支架与导柱配合的滑动部位内嵌了自润滑铜套，无需频繁加注润滑油即可保持顺畅的进给手感，支架侧面还设置了深度限位块，可根据钻孔深度需求提前锁定进给行程，避免出现钻穿工件或者钻孔深度不足的问题。实际使用时，操作人员只需将电钻固定在抱箍内，调整好钻头与工件的相对位置，握住电钻握把向下施压即可完成垂直钻孔作业，相比手持操作，钻孔的位置精度、垂直度都能得到大幅提升，同时也能降低操作人员的劳动强度，避免长时间持钻发力导致的手部疲劳。从安装边界来看，整套钻台的底座占地面积较小，可直接放置在常规工作台面上使用，不需要额外做地基固定，导柱的有效行程能够覆盖日常维修、小件加工场景下绝大多数的钻孔深度需求，整体重量控制合理，既保证了作业时的稳定性，也具备一定的便携性，可根据作业需求在不同场地之间转移使用。设计过程中充分考虑了不同使用场景的适配性，底座的防滑脚垫设计能够避免在光滑的工作台面上出现滑移，电钻的电源线可顺着导柱侧面的理线卡位固定，防止进给过程中电源线卷入钻头部位引发安全隐患，整套结构没有复杂的传动部件，日常维护仅需定期清理导柱表面的切屑、涂抹少量防锈油脂即可，故障率极低，非常适合小型加工门店、家装施工队、学校实训车间以及个人DIY爱好者使用，能够在不购置专业台钻的前提下，大幅提升手持电钻的加工精度与适用范围。
