三缸双增压发动机结构三维设计

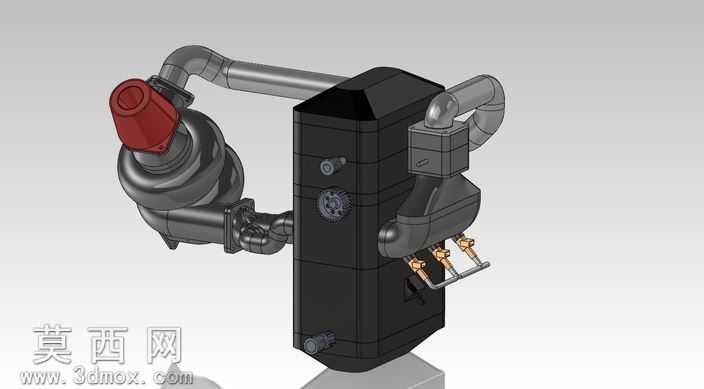

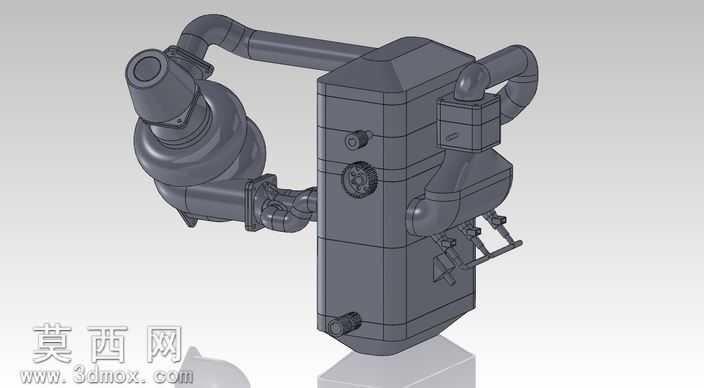

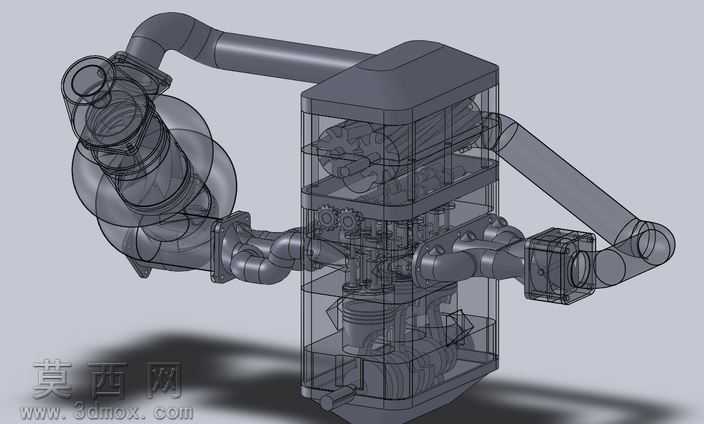

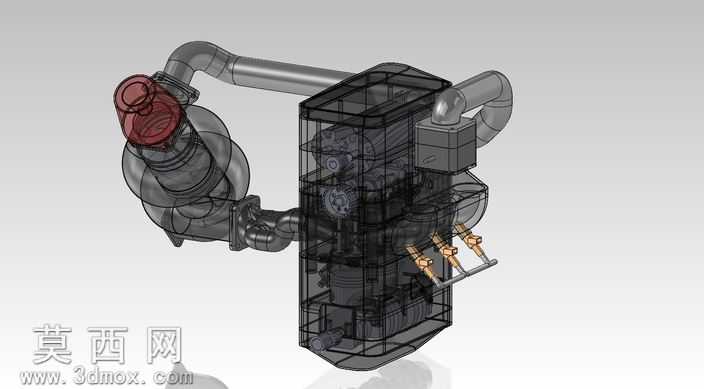

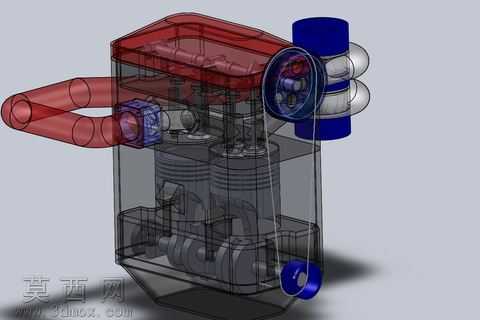

本作品为三缸双增压形式的发动机三维建模设计，采用三维参数化建模方式完成全结构搭建，完整还原了双增压系统的布局逻辑与发动机本体的结构特征。建模过程中首先梳理三缸发动机本体的基础架构，完成缸体主体的特征建模，对缸体表面的安装接口、观察孔位、外接部件定位结构做了精细化的特征还原，保证缸体结构的完整性与装配合理性。针对双增压系统的核心部件，分别完成涡轮增压器与双螺杆增压器的独立建模：涡轮增压器部分还原了压气机壳、涡轮壳的曲面流道结构，对红色端盖的密封结构、连接法兰的安装孔位做了精准的尺寸匹配；双螺杆增压器部分还原了螺杆腔体的内部结构、外部安装支架的定位特征，保证两个增压部件的管路对接逻辑符合双增压发动机的气路走向。进气管路部分采用曲面扫掠建模方式，完成金属管路的弯折形态还原，对管路接口的卡接结构、密封端面做了细节处理，还原金属管路的壁厚特征与安装走向。喷油组件部分完成了喷油器、燃油导轨的结构建模，还原喷油器的插接接口、导轨的固定结构，保证部件在缸体侧方的安装位置符合三缸机的布局逻辑。材质渲染阶段，缸体主体采用哑光黑色工程材质模拟原厂发动机的涂装质感，金属管路采用亮面金属材质还原铝合金管路的金属光泽，涡轮端盖采用红色哑光漆面材质做视觉区分，增压部件壳体采用铸铝哑光材质还原零部件的真实质感，各连接螺栓、接口部件采用金属镀锌材质提升细节真实度。设计思路上采用双增压组合布局，将涡轮增压器与双螺杆增压器分别布置在缸体两侧，通过弯折管路完成气路连接，既兼顾涡轮增压的高转速效率优势，也保留双螺杆增压的低转速响应特性，整体布局在满足结构装配逻辑的前提下，清晰展现双增压三缸发动机的气路走向与部件组成，所有部件的装配关系均做了干涉检查，保证各结构之间不存在装配冲突，可直观呈现该类特殊增压形式发动机的整体结构特点。
