木工燕尾榫开榫定位夹持工装结构

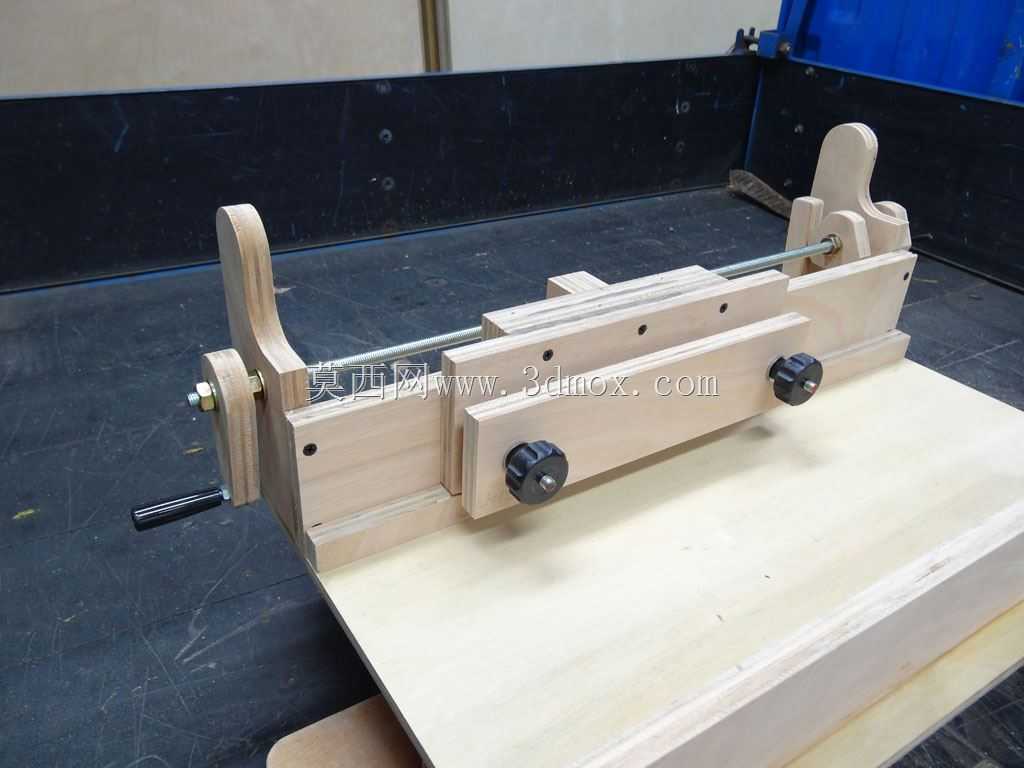

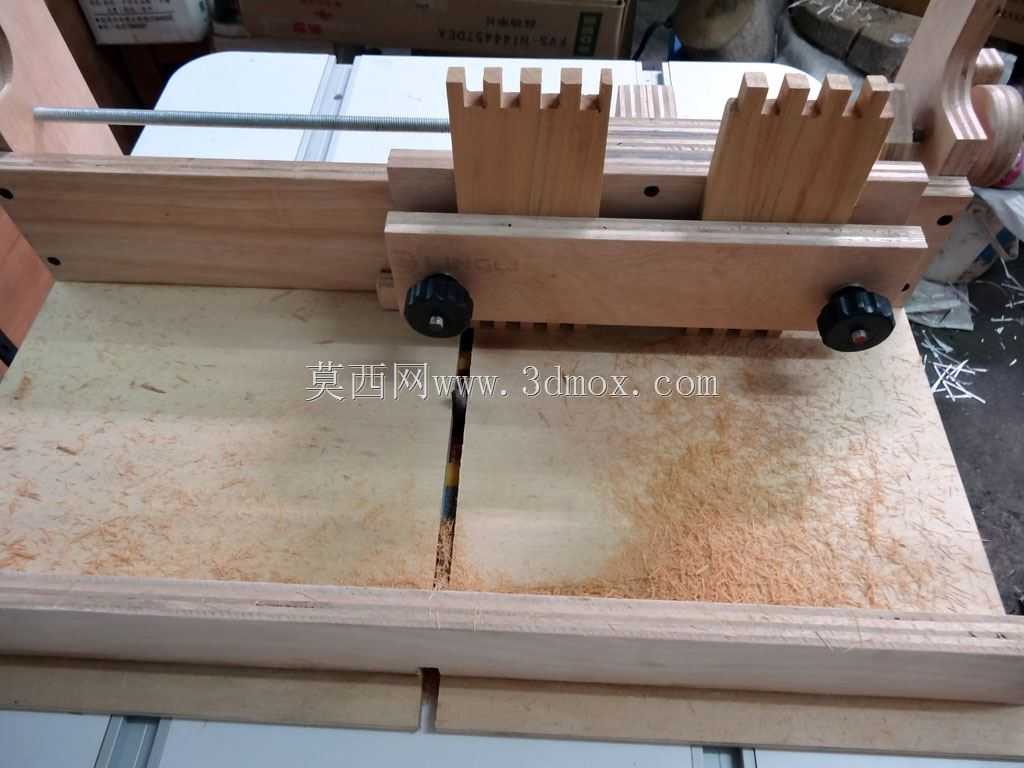

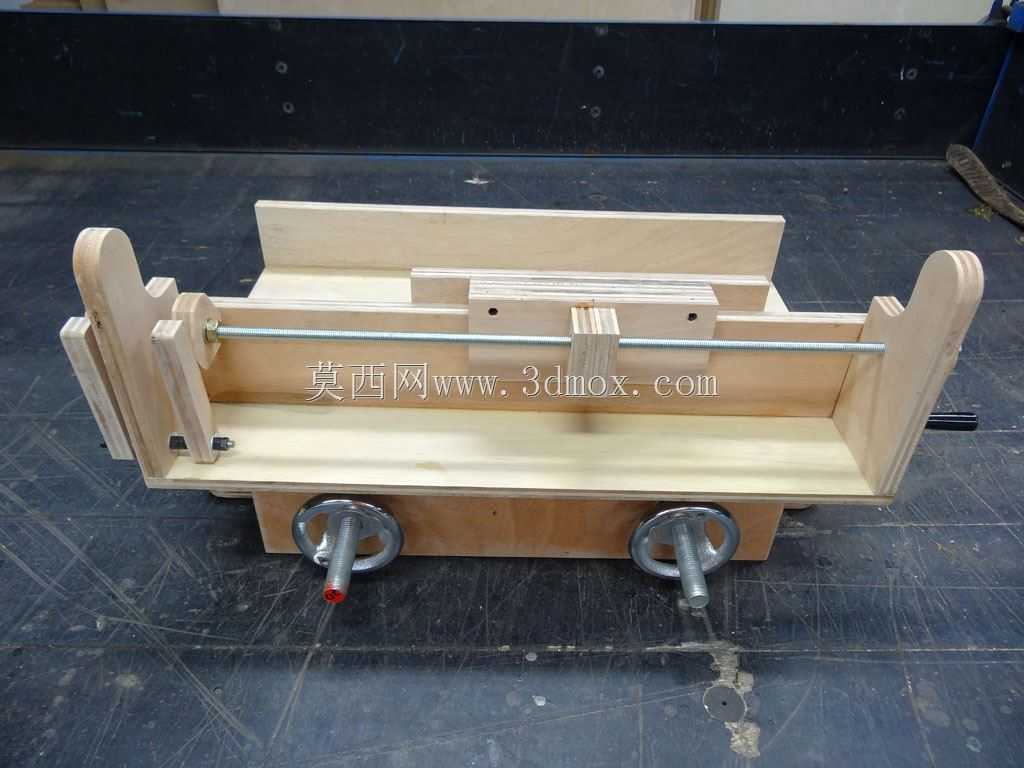

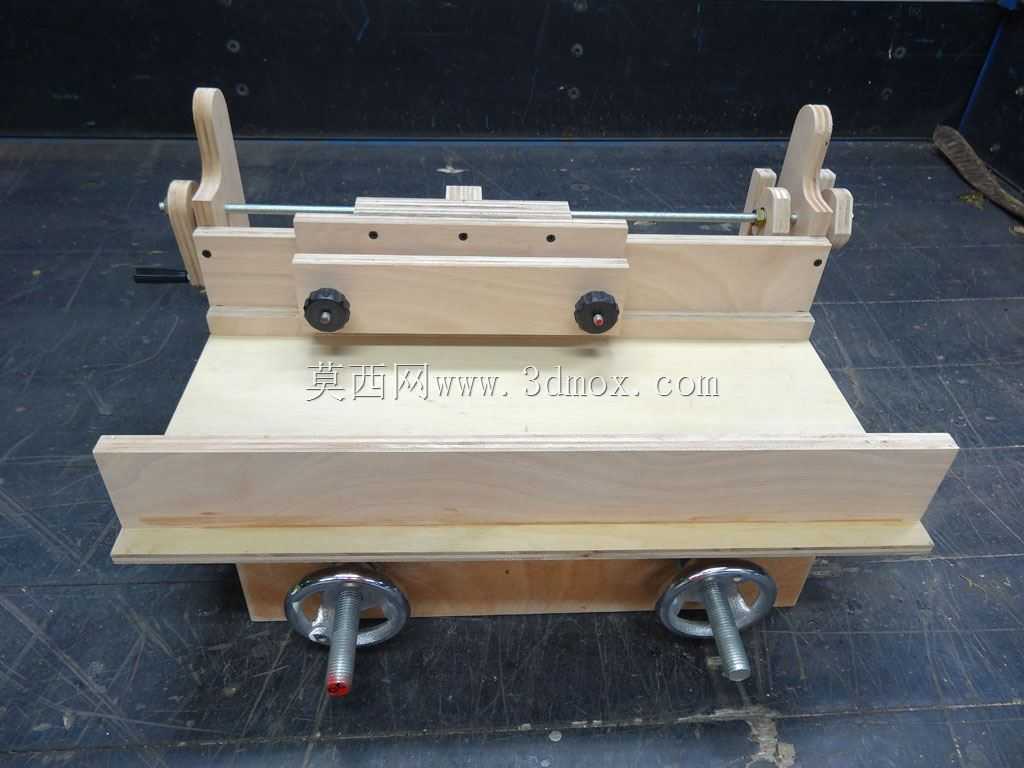

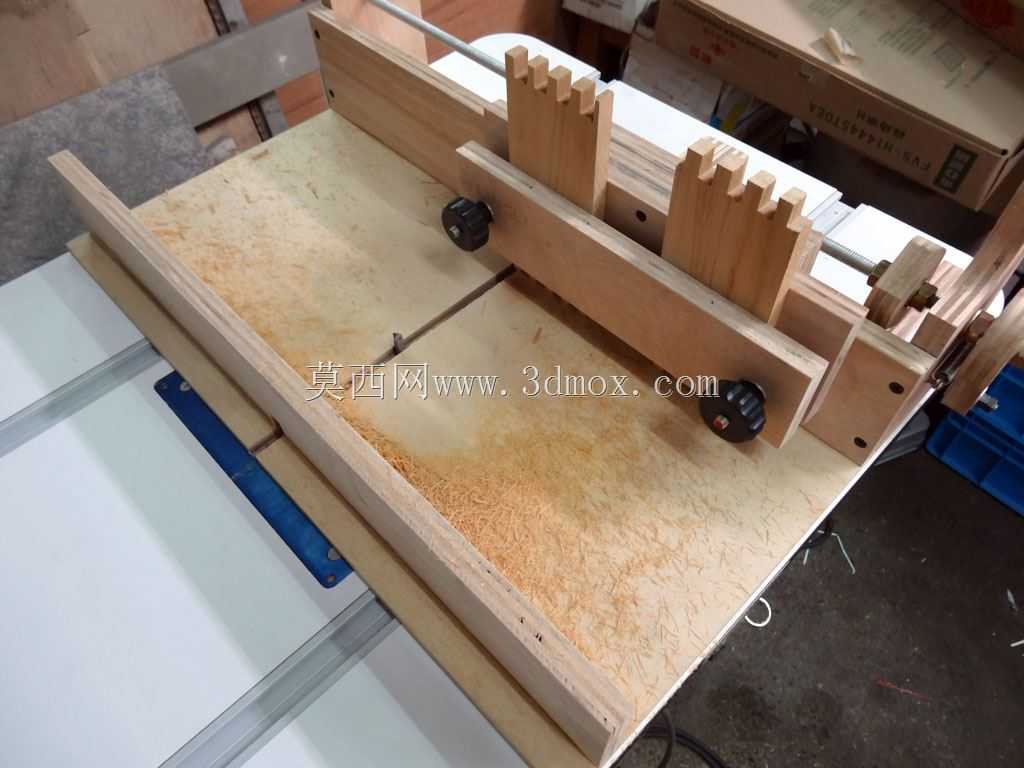

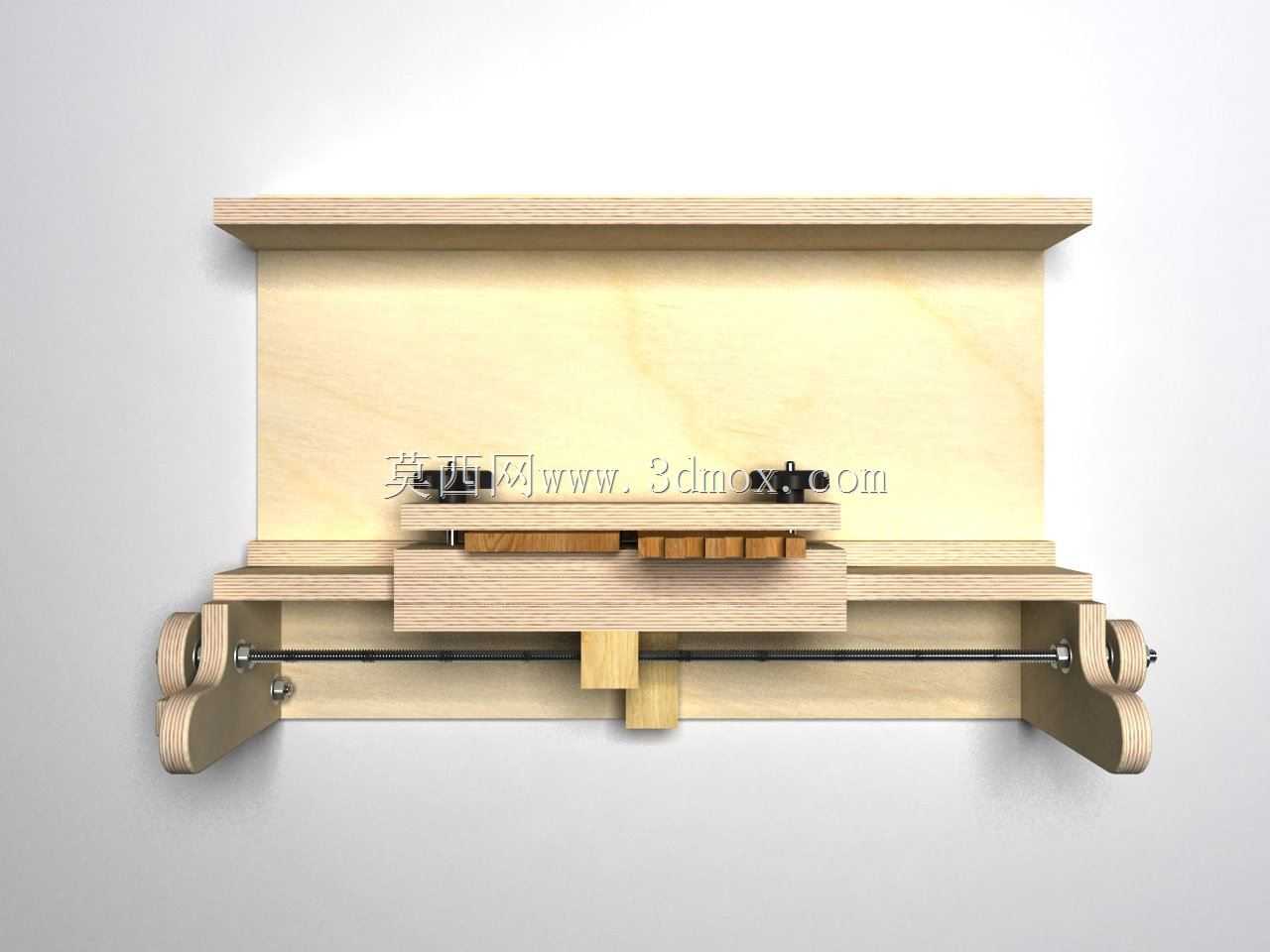

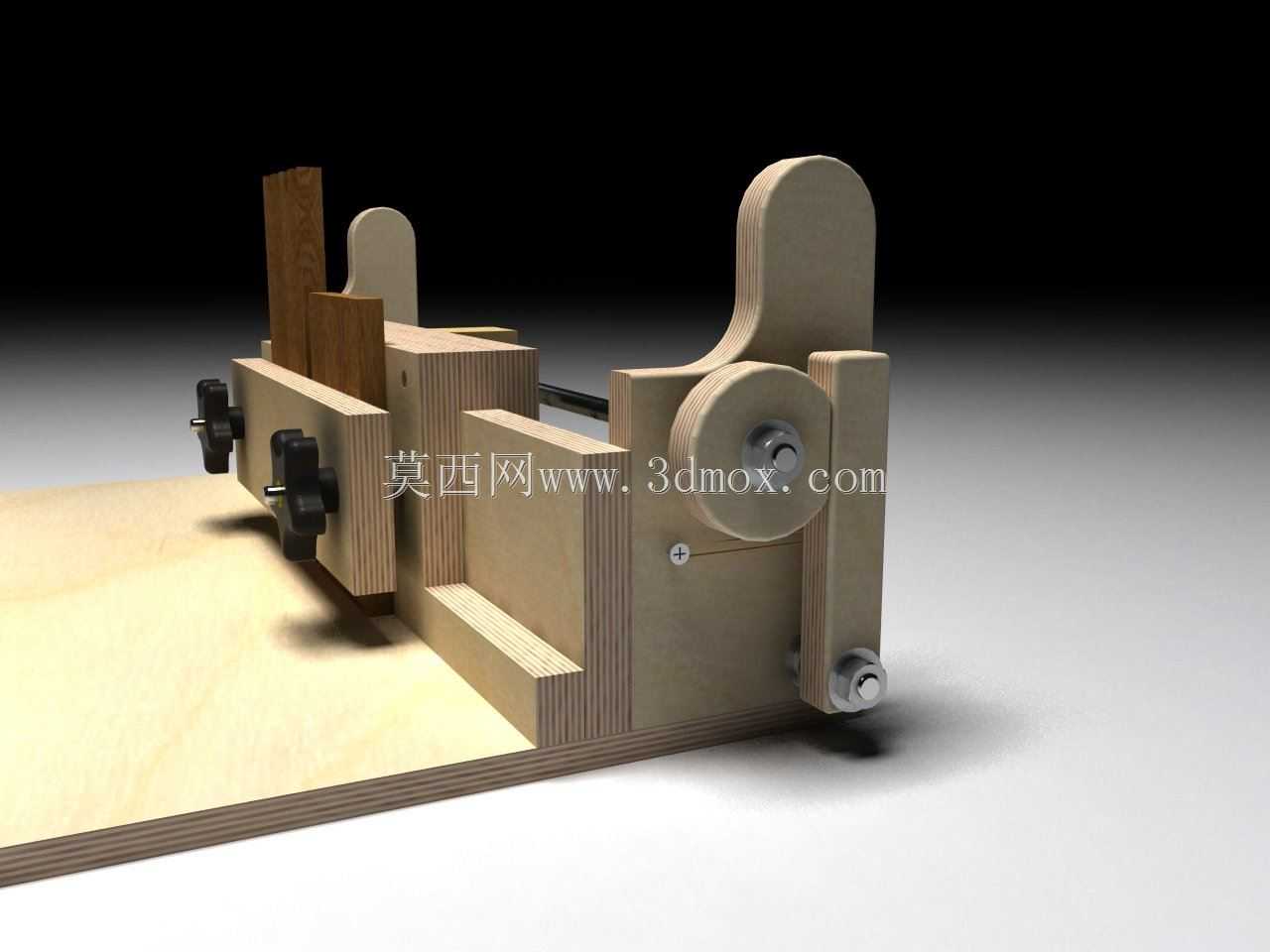

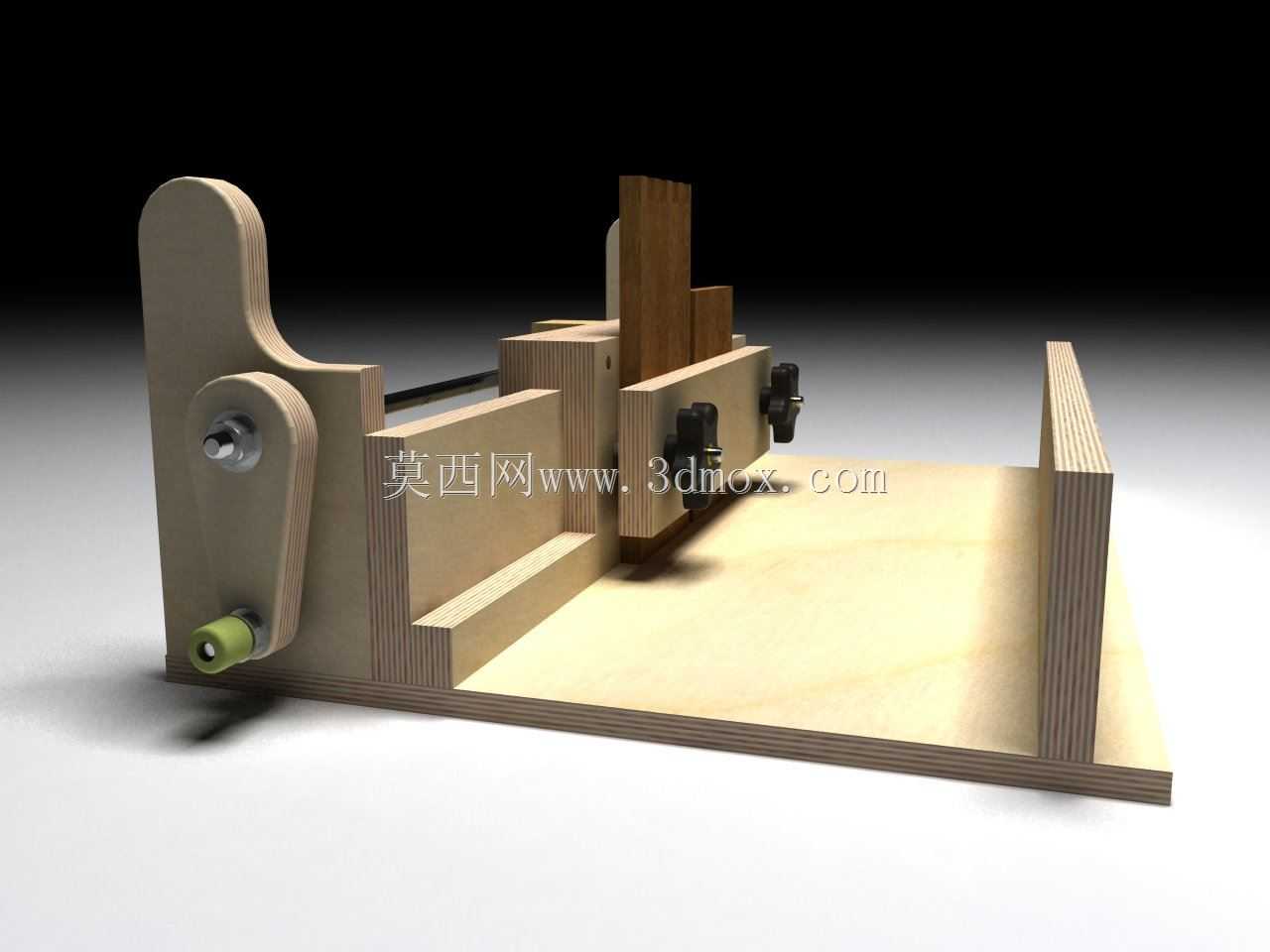

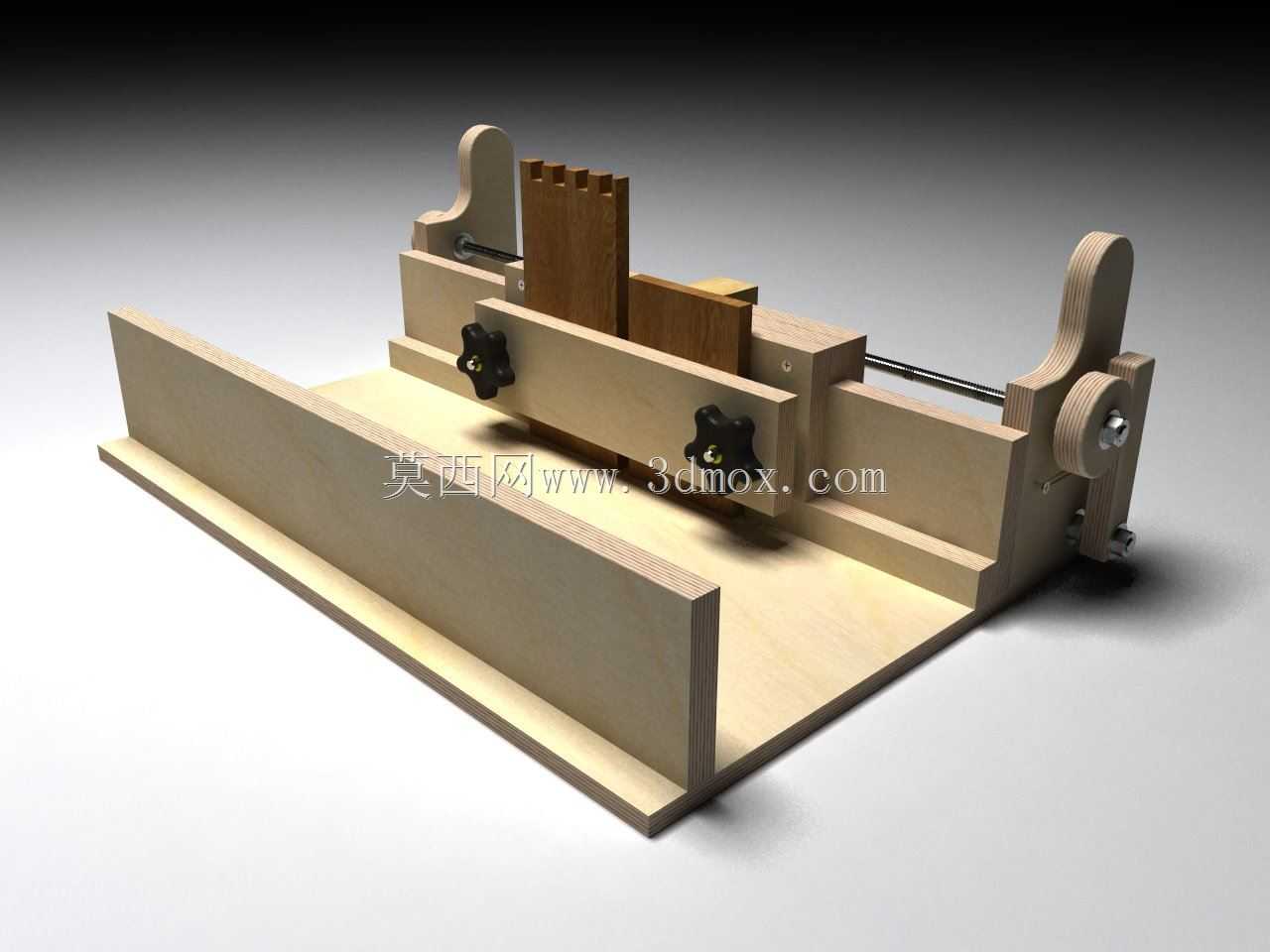

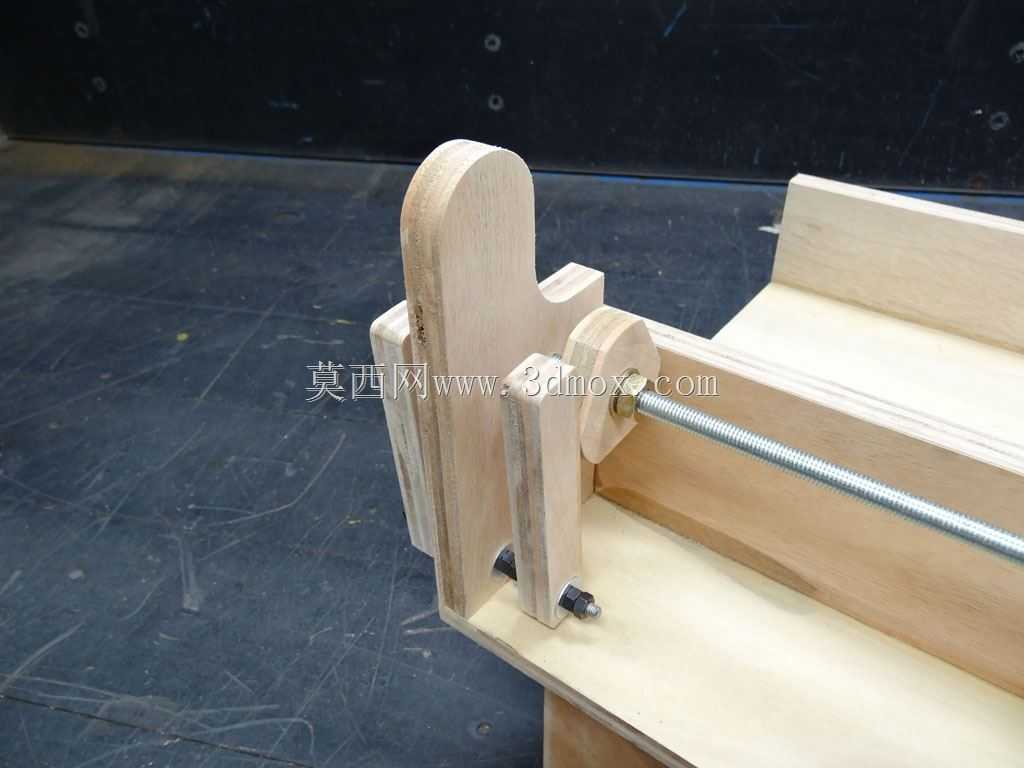

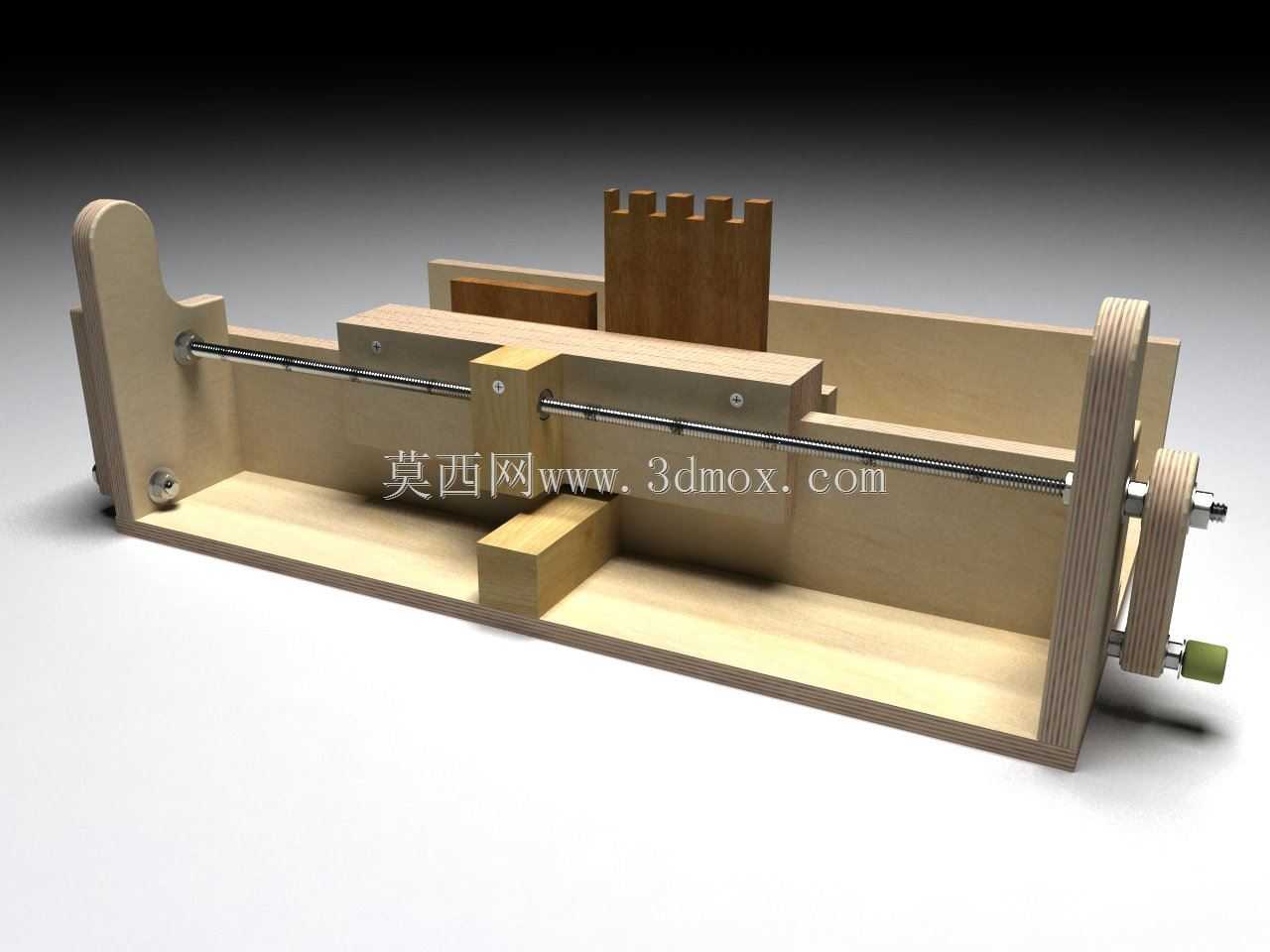

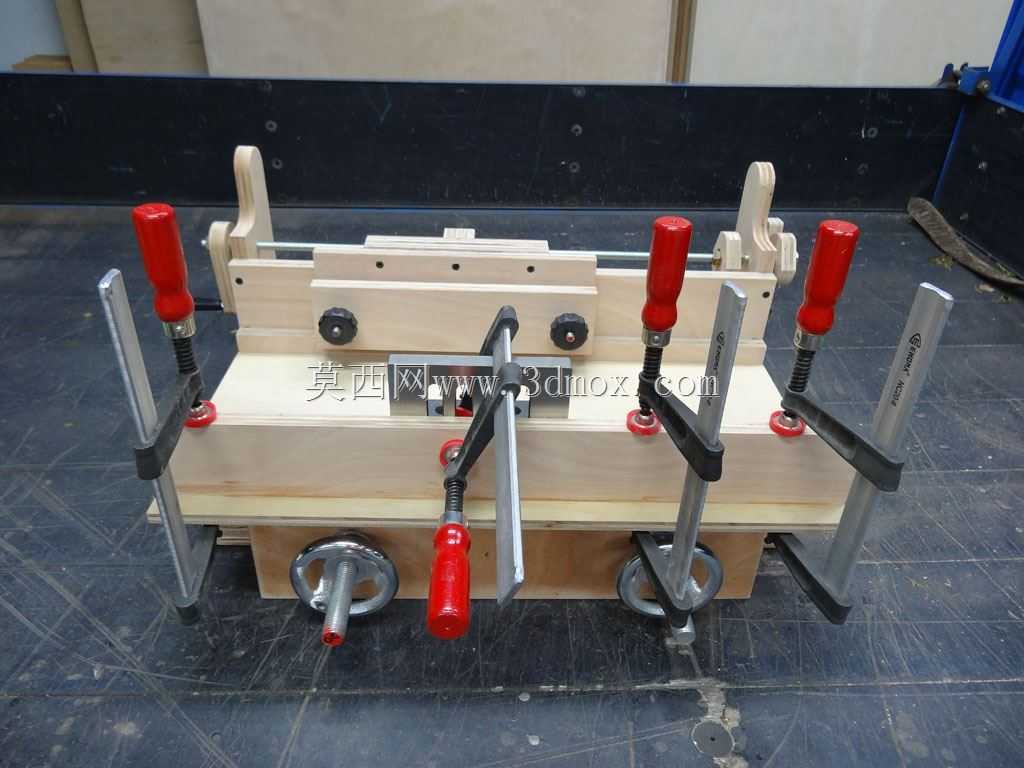

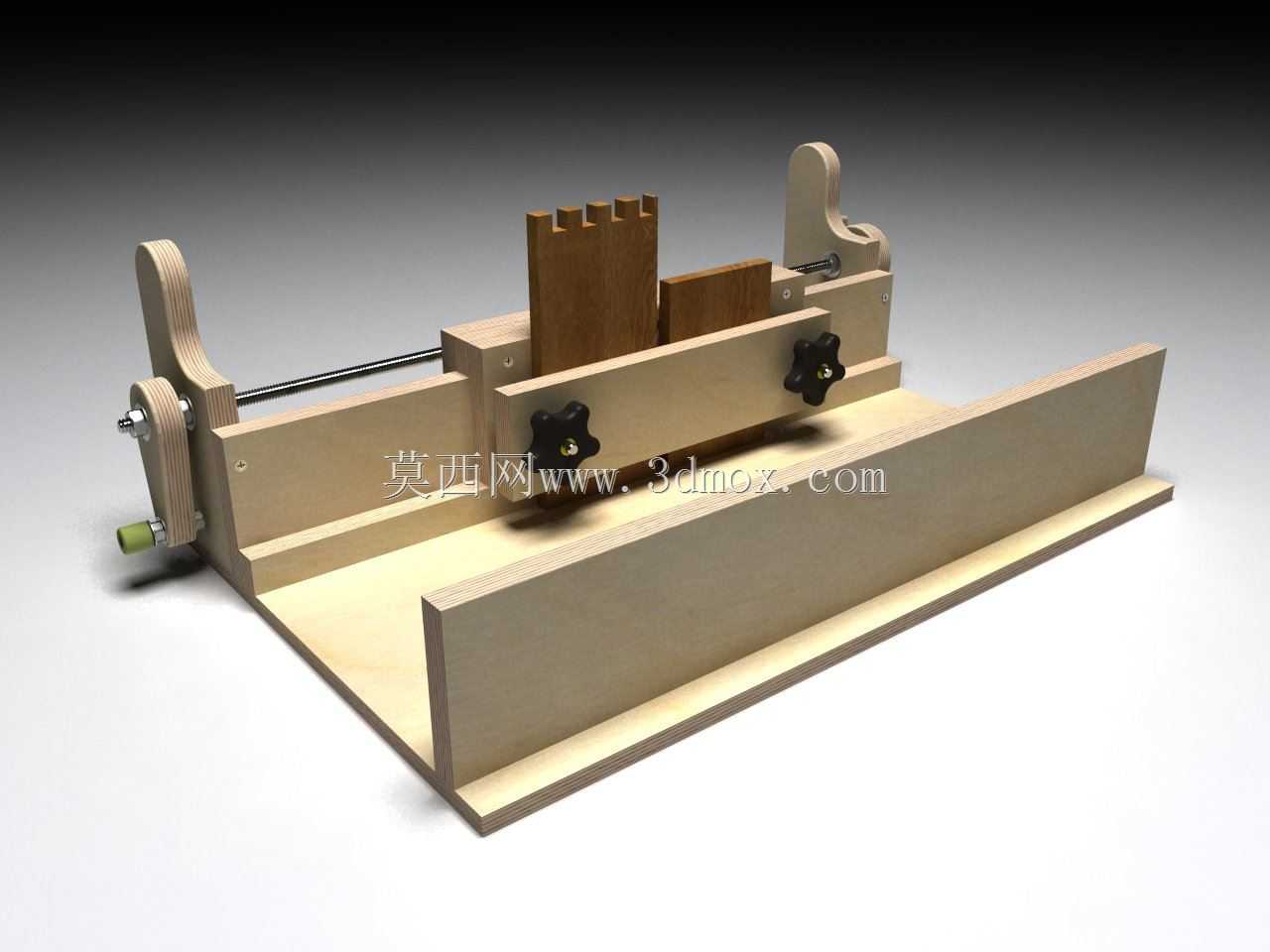

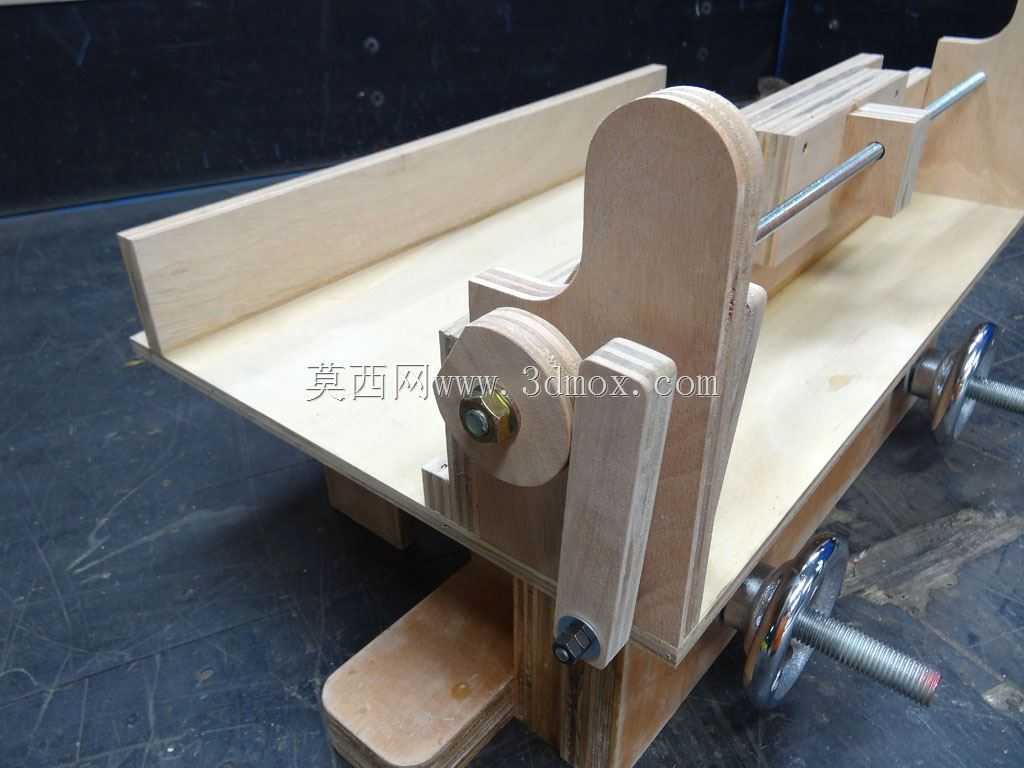

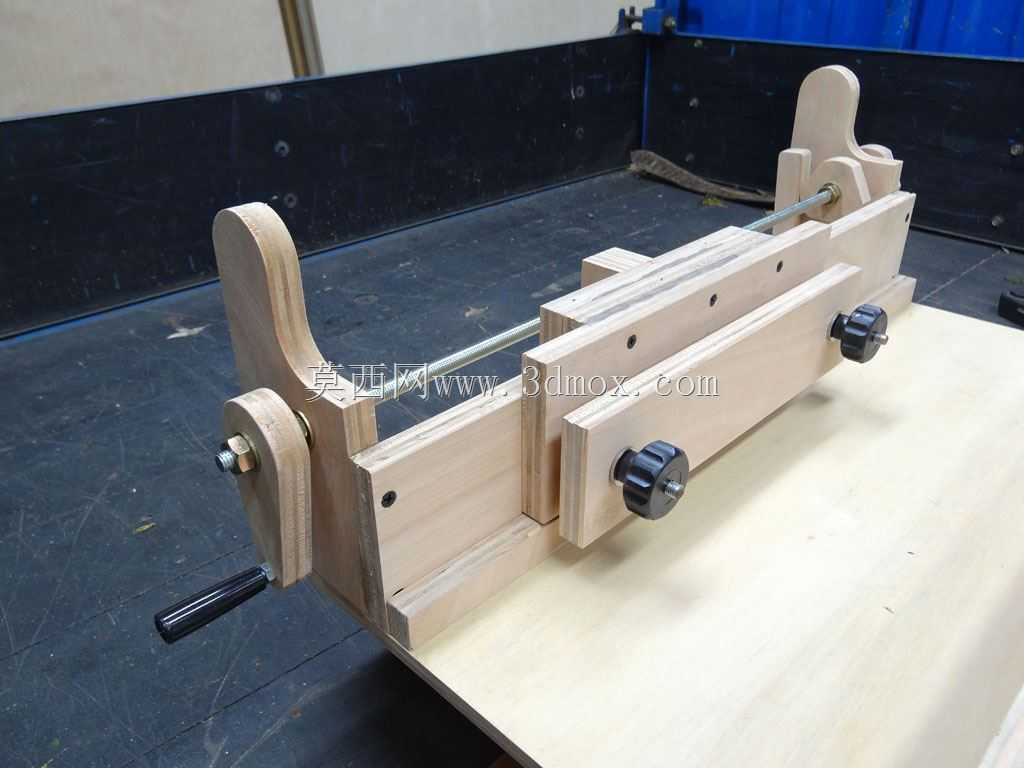

这款木工开榫夹持定位工装，主要面向小型木工作坊、DIY木工爱好者的榫卯加工作业场景，专门解决燕尾榫、箱型直榫加工过程中木料定位偏移、榫头尺寸一致性差的痛点，适配台锯、手持修边机等常见木工加工设备的配套使用需求。从结构设计来看，整体采用多层实木层压板作为主体基材，兼顾结构刚性与加工便利性，不需要复杂的金属切削加工即可完成制作，普通木工即可参照结构完成自制。工装底部设置通长的平直基准靠板，靠板与设备工作台面贴合时可快速完成工装的定位固定，不需要反复调校基准面，大幅缩短加工前的准备时间。中部的滑动夹持组件采用光杆导轨作为导向结构，搭配两个星形胶木锁紧旋钮，可根据待加工木料的宽度、厚度快速调整夹持间距，旋钮拧紧后可提供足够的夹持力，避免木料在铣削、锯切过程中出现窜动，保证榫头加工的尺寸精度。后侧的定位挡板带有多档位的齿形定位结构，可根据需要加工的榫头间距、榫齿数量快速调整定位位置，不需要反复测量划线，即可完成等距榫头的连续加工，有效降低榫卯加工的操作门槛，即使是经验不足的木工操作者，也能借助该工装加工出配合精度合格的箱型榫结构。从安装边界来看，工装整体宽度适配常规小型台锯的工作台面尺寸，底部靠板可通过快速夹具固定在工作台的T型槽内，不需要对原有加工设备进行改造，拆装过程便捷，不需要使用时可快速收纳，不占用工作台的作业空间。夹持组件的滑动行程覆盖常规小型木箱、抽屉盒的木料加工尺寸范围，可满足厚度10-50mm、宽度100-400mm的实木板材、人造板材的开榫作业需求。设计过程中充分考虑了木工操作的实际使用习惯，锁紧旋钮的位置设置在工装前侧，操作者在调整木料位置时不需要探身到设备加工区域，即可完成锁紧操作，降低加工过程中的安全风险。导向光杆采用外露式设计，日常清理木屑时可直接擦拭，不需要复杂的维护保养，长期使用出现磨损后也可快速更换光杆配件，延长工装的整体使用寿命。工装的基准面均经过直角校准，靠板与夹持面的垂直度控制在0.1mm以内，可保证加工出的榫头与木料端面保持垂直，避免出现榫头歪斜导致的箱体装配缝隙不均问题。
