圆周等距钻孔用分度钻模结构

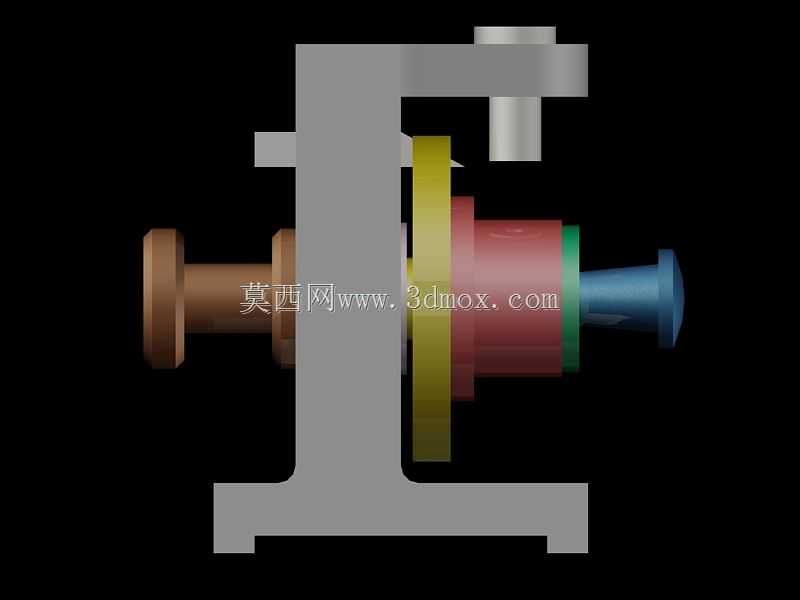

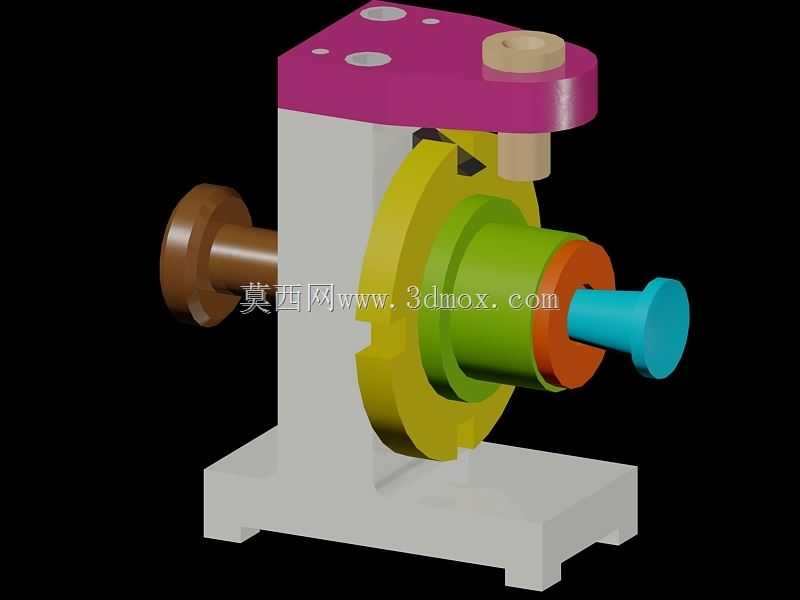

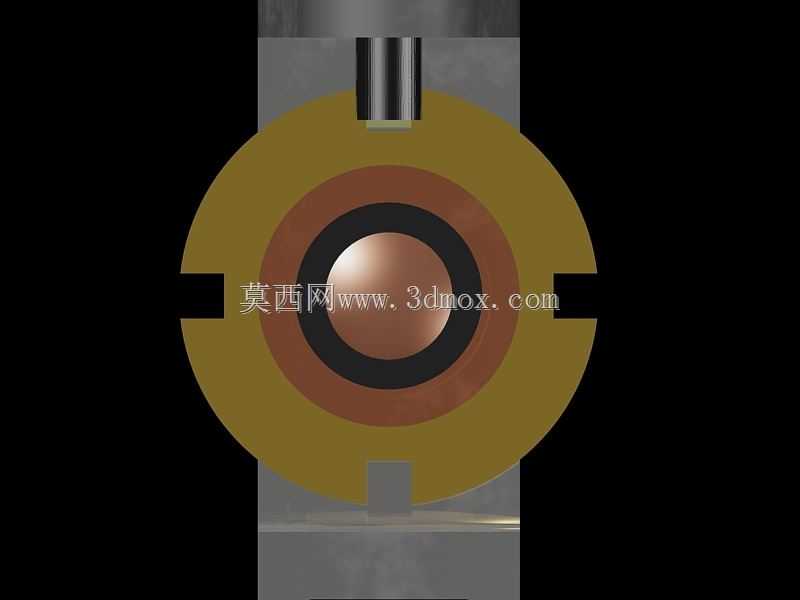

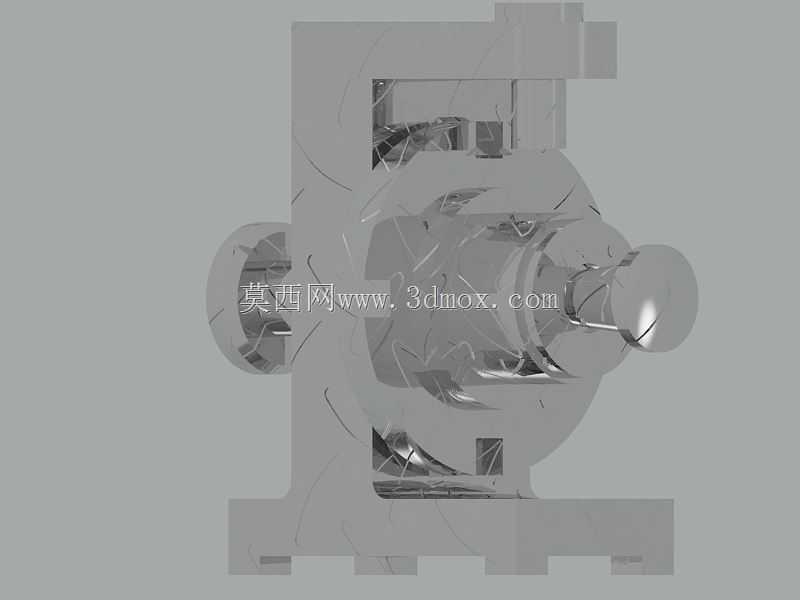

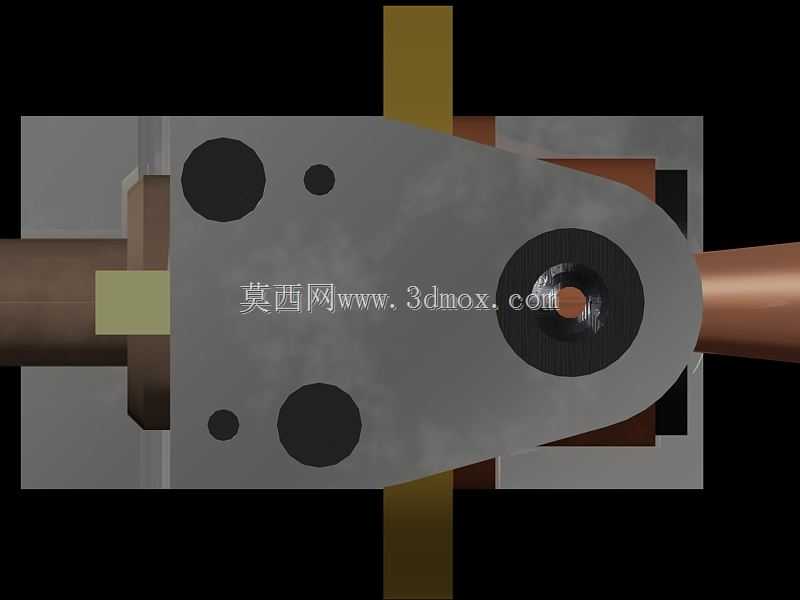

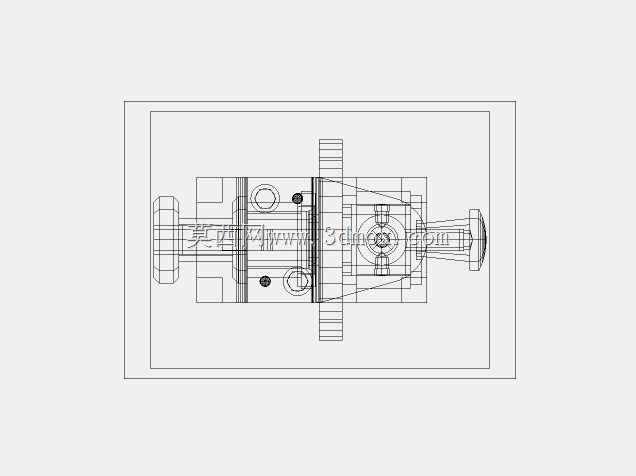

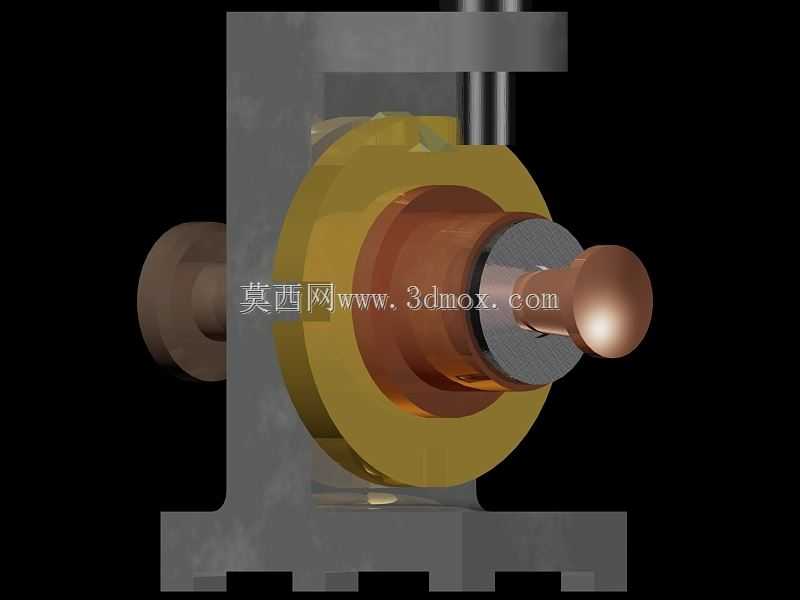

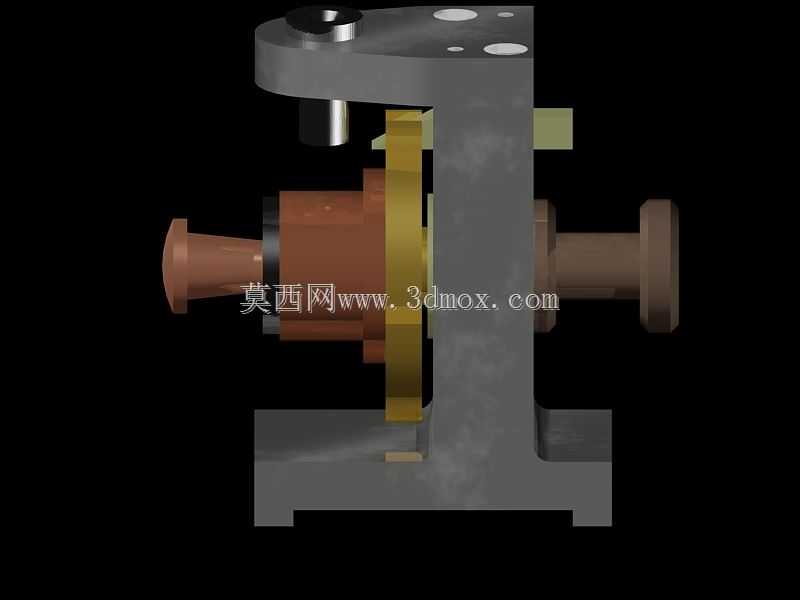

在盘套类零件的圆周钻孔加工场景中，这类分度钻模是车间批量加工时常用的工艺装备，主要解决圆周方向等间距孔系加工的分度精度问题，避免划线找正带来的效率低、一致性差的缺陷，适配普通钻床的工序加工需求，无需额外配置数控转台即可完成等分孔加工，大幅降低中小批量零件的加工成本。整套钻模采用C型开式机架结构，底部为平直安装基面，可直接通过压板固定在钻床工作台面上，安装时需保证钻套轴线与钻床主轴轴线同轴，机架的悬臂部分预留足够的操作空间，方便工件装拆与分度操作。工件定位采用轴向定位方式，以C形垫圈配合锁紧螺母完成工件的轴向压紧，定位基准与工件的工艺基准重合，减少定位误差，钻套安装在衬套板内，与钻头间隙配合，起到引导钻头、防止钻头偏斜的作用，保证钻孔的位置精度与垂直度。分度功能通过分度盘与分度锁紧机构实现，转动手轮即可带动工件与分度盘同步旋转，当分度盘的定位槽与分度销对位时，插入分度销即可完成角度定位，整套分度机构的分度精度由分度盘的槽位加工精度保证，可稳定实现四等分孔的分度加工，重复定位精度满足普通钻削加工的公差要求。设计时需重点考虑钻套与工件端面的距离，既要保证排屑顺畅，又要避免钻头引导长度不足导致的偏斜，同时分度机构的操作力矩要适配人工操作的力度范围，锁紧机构要可靠，防止钻削过程中工件出现转动偏移。各运动部件之间预留合理的配合间隙，避免长期使用磨损后出现卡滞，衬套板与机架的连接采用可拆卸结构，方便根据不同孔径更换对应规格的钻套，拓展工装的适用范围，手轮的直径设置符合人体工程学要求，转动时无需过大的操作力，降低操作人员的劳动强度。
