轻型服务车甲板气瓶承载运输吊架结构

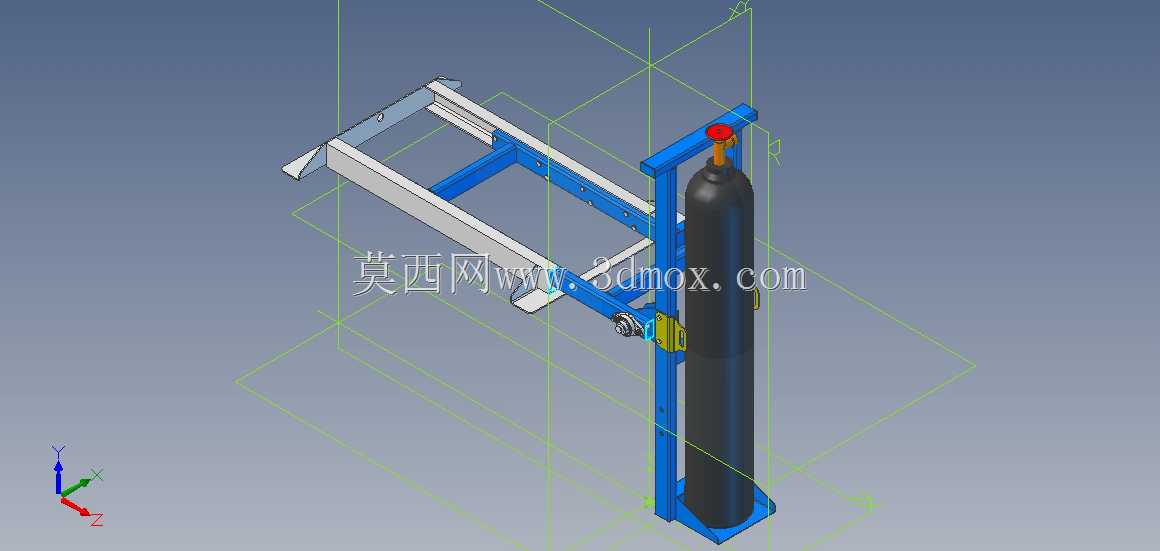

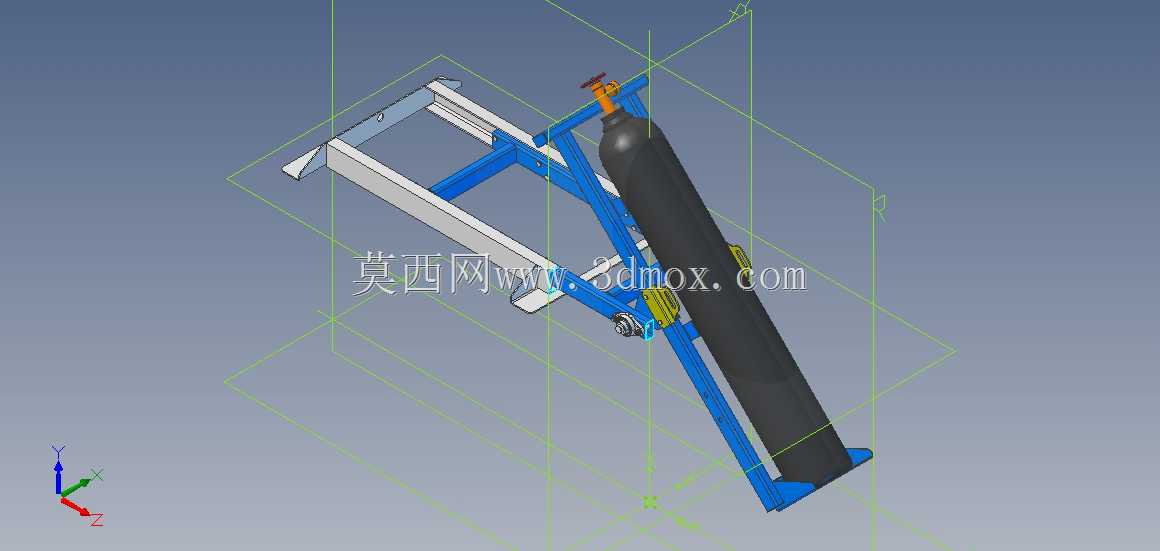

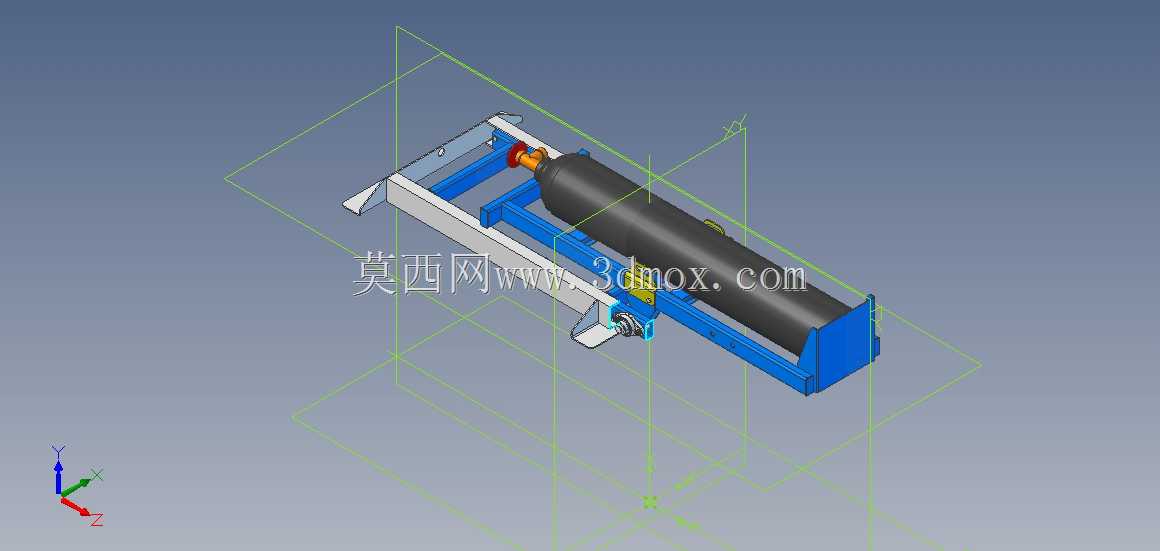

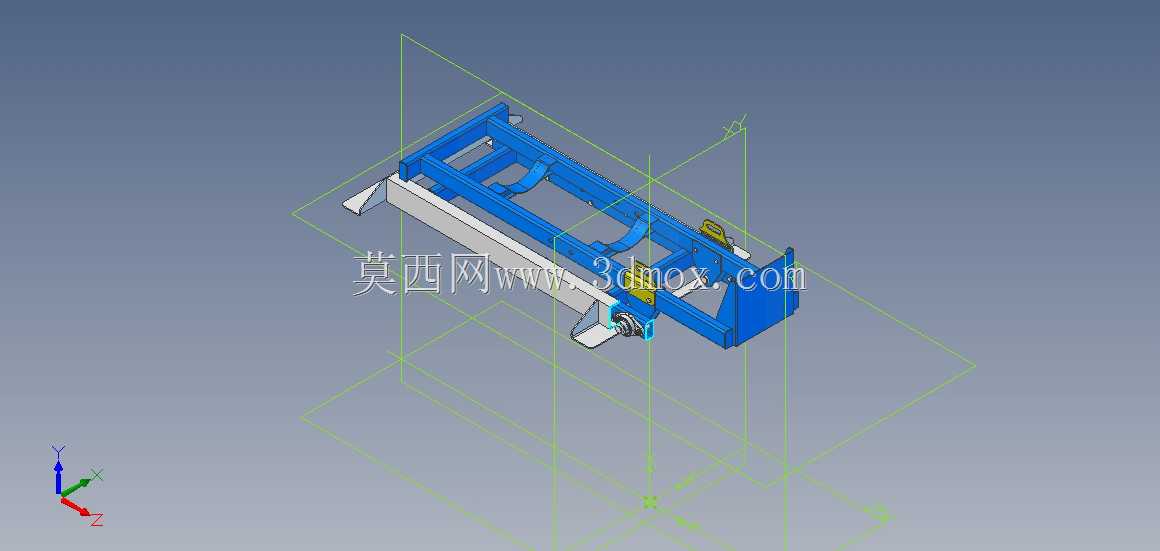

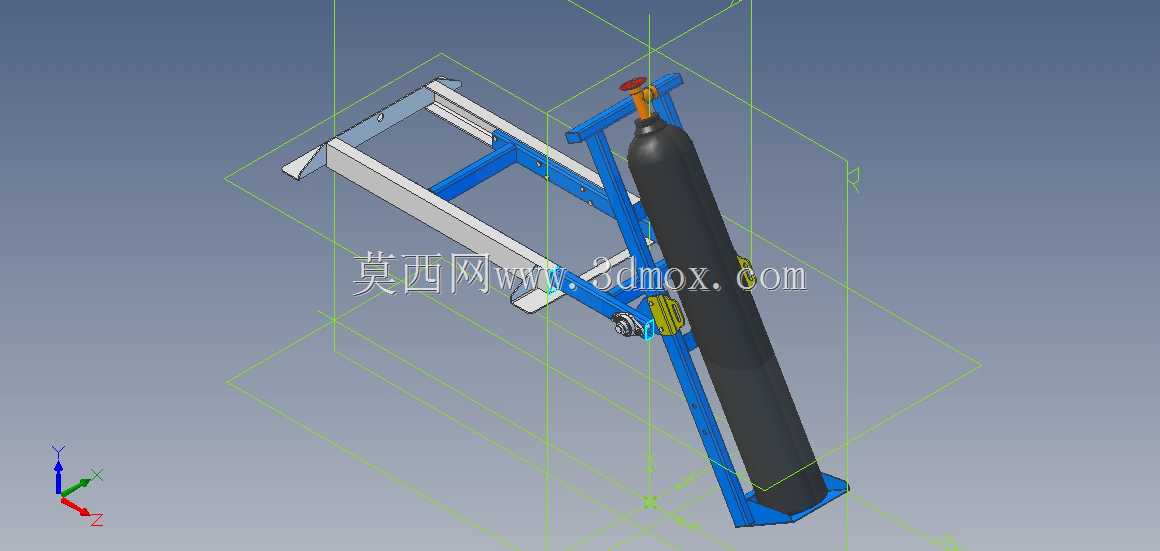

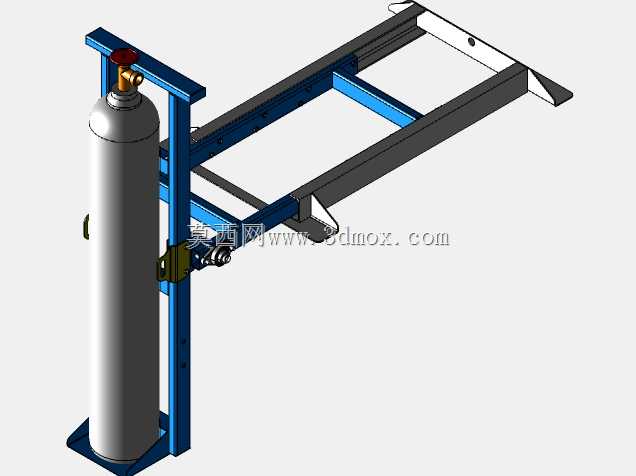

在野外作业、厂区运维的轻型服务车配套场景中，气瓶转运始终是兼顾安全与效率的刚需环节，这类固定在服务车甲板上的气瓶承载运输吊架，就是针对零散气瓶跨区域转运痛点设计的专用承载结构。不同于地面放置的气瓶支架，该结构需要同时适配车辆行驶过程中的颠簸振动、吊装上下车的受力需求，以及甲板有限安装空间的边界约束。从实际使用场景来看，作业现场往往距离气瓶存储车间有一定距离，零散气瓶靠人工搬运效率极低，且存在磕碰、倾倒的安全隐患，该吊架可直接通过底部安装孔固定在轻型服务车的甲板平面上，单次可承载单只标准工业气瓶，配合车辆自带的小型吊具即可完成从车间到作业点的全程转运，中途无需二次装卸，大幅降低转运过程中的安全风险。设计层面优先考虑了结构受力的合理性，框架主体采用型钢焊接成型，两侧设置纵向限位梁约束气瓶的径向位移，端部设置可开合的挡架结构，方便气瓶推入与取出，同时在框架与气瓶接触的位置设置了缓冲衬垫安装位，避免车辆行驶过程中金属框架与气瓶瓶体直接摩擦磕碰。吊装点位设置在框架上部的对称位置，保证起吊过程中框架整体保持水平，不会出现气瓶滑脱的情况；框架底部的安装孔位按照轻型服务车甲板的通用安装间距设计，不需要对原车甲板做大规模改装，直接通过螺栓紧固即可完成安装，适配多数常规轻型服务车的甲板承载能力。从安装边界来看，该吊架的整体外廓尺寸经过优化，不会超出服务车甲板的边缘范围，同时预留了足够的操作空间，作业人员在装卸气瓶时不需要探身到车辆外侧，操作便利性与安全性都有保障。结构上还设置了气瓶绑带的固定挂点，当气瓶放置到位后，可通过绑带将气瓶与框架进一步绑定，即使在车辆急刹、路面剧烈颠簸的工况下，气瓶也不会出现移位、脱出的问题。不同于通用型的吊具，该结构完全针对车载转运气瓶的工况做了适配，没有多余的冗余结构，整体重量控制在合理范围内，不会给轻型服务车增加过多的额外负载，同时框架的受力经过校核，完全满足满装状态下气瓶的承载要求，焊接位置都做了应力分散处理，避免长期受振动载荷出现焊缝开裂的问题。在实际选型适配时，只需要核对服务车甲板的安装孔距、以及常用气瓶的长度直径参数，就可以直接匹配安装，不需要额外做结构修改，对于经常需要转运气瓶的运维作业场景，这类专用吊架能有效规范气瓶的车载固定方式，规避零散放置带来的各类安全隐患，同时提升转运作业的整体效率。
