T形履带趾缘夹紧固定组件结构设计

这款T形履带趾缘夹紧组件，主要应用在履带式作业设备的行走机构附属工位、以及履带装配检修的工装场景中，核心作用是在履带板拼接、履带附件加装、履带局部调校作业时，将待固定的履带趾缘部位、或是临时搭接的辅助工装件牢牢压合在履带轨面上，避免作业过程中部件移位带来的装配偏差或是安全隐患。很多现场做履带维保的师傅都有体会，常规的小型夹钳在履带的T形轨缘上很难找稳定的支撑点，夹紧张开行程不够的话卡不住，夹持力过大又容易在履带轨面压出凹痕，影响后续履带节的啮合精度，这款组件的设计刚好针对性解决了这些现场痛点。

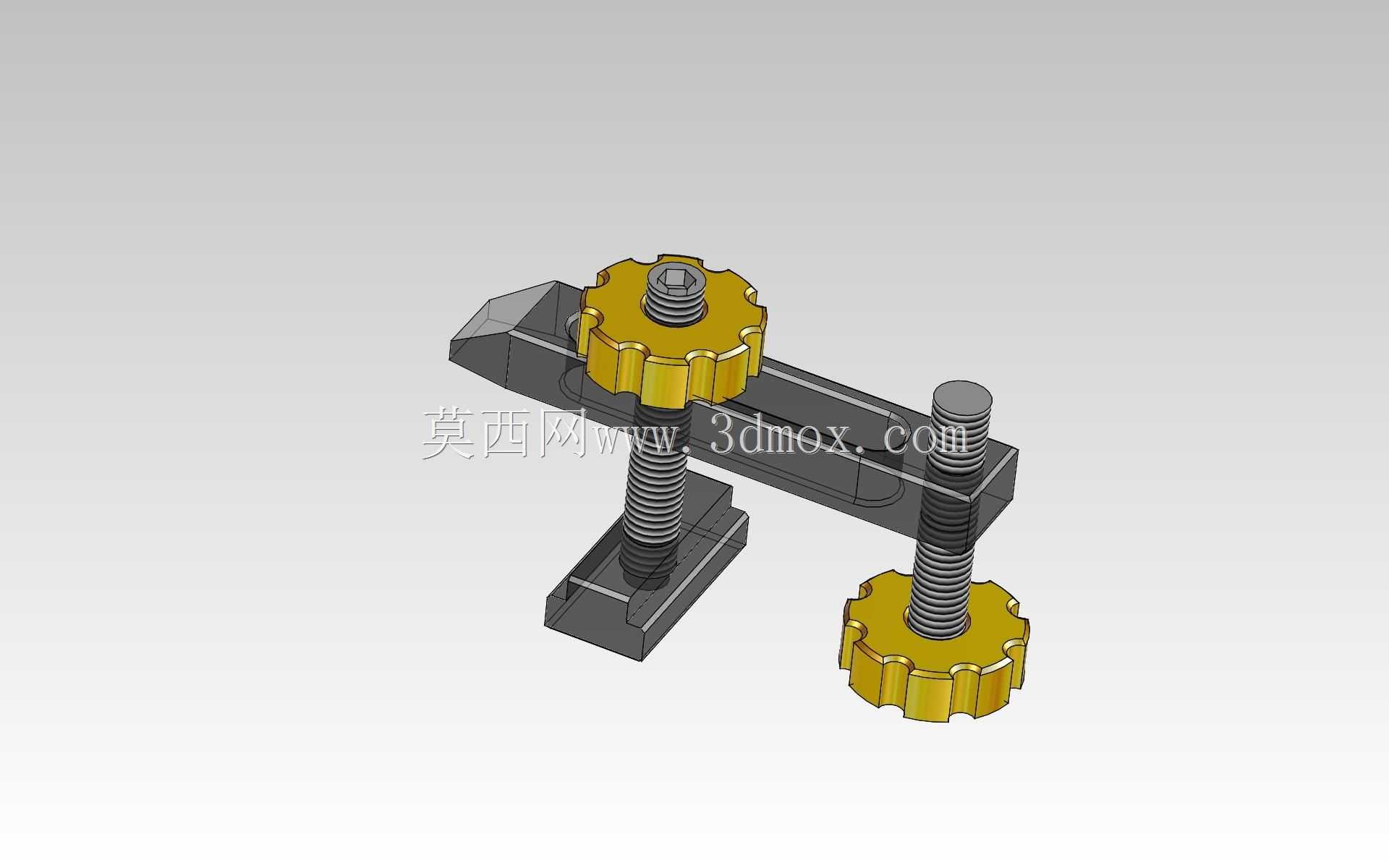

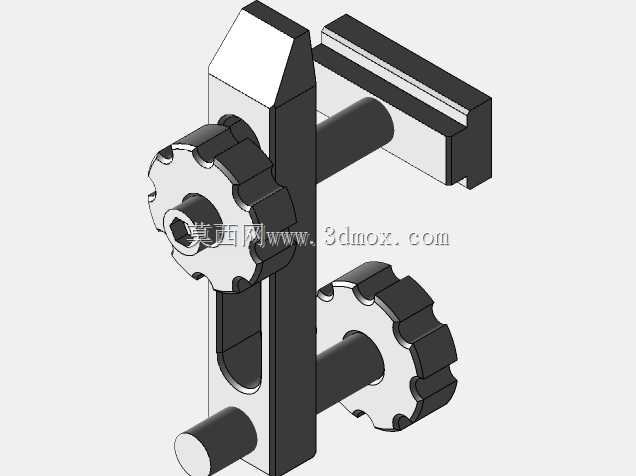

从结构设计逻辑来看，组件采用跨骑式的T形基体作为承载主体，基体的下卡槽完全匹配履带T形趾缘的截面轮廓，安装时直接顺着轨缘滑入即可完成初步定位，不需要额外做打孔或是焊接固定，不会破坏履带本身的结构强度。两个带大直径滚花螺母的调节螺杆分别布置在基体的两个受力端，螺杆底部的压块采用平面接触设计，压合时和被固定件的接触面均匀受力，不会出现点接触压伤工件表面的问题。大尺寸的滚花螺母特意做了外缘的齿形防滑结构，现场作业时不需要借助扳手，徒手就能拧动完成锁紧或是松开操作，戴劳保手套操作时也不会出现打滑的情况，在户外抢修、狭小空间作业的场景下，这种免工具操作的设计能大幅提升作业效率。

设计过程中特意做了受力的平衡优化，两个锁紧螺杆的中心距匹配常规工程履带趾缘的通用宽度范围，压块的下压行程预留了足够的调节余量，既可以夹持薄的标识牌、走线卡扣这类小附件，也能压紧厚度更大的检修工装挡块。基体的长度方向做了加强筋结构，在两个螺杆的锁紧力作用下不会出现中部拱起的形变，保证长期反复使用后夹持精度不会出现衰减。安装边界上，组件的下卡槽宽度适配主流履带的T形轨缘厚度，滑入后横向没有多余的旷量，锁紧后不会沿着轨缘方向窜动，整体的外形尺寸紧凑，安装后不会突出履带板的侧方边界，不会和履带的驱动轮、导向轮发生运动干涉，不需要对原有履带结构做任何改造就能直接适配使用。

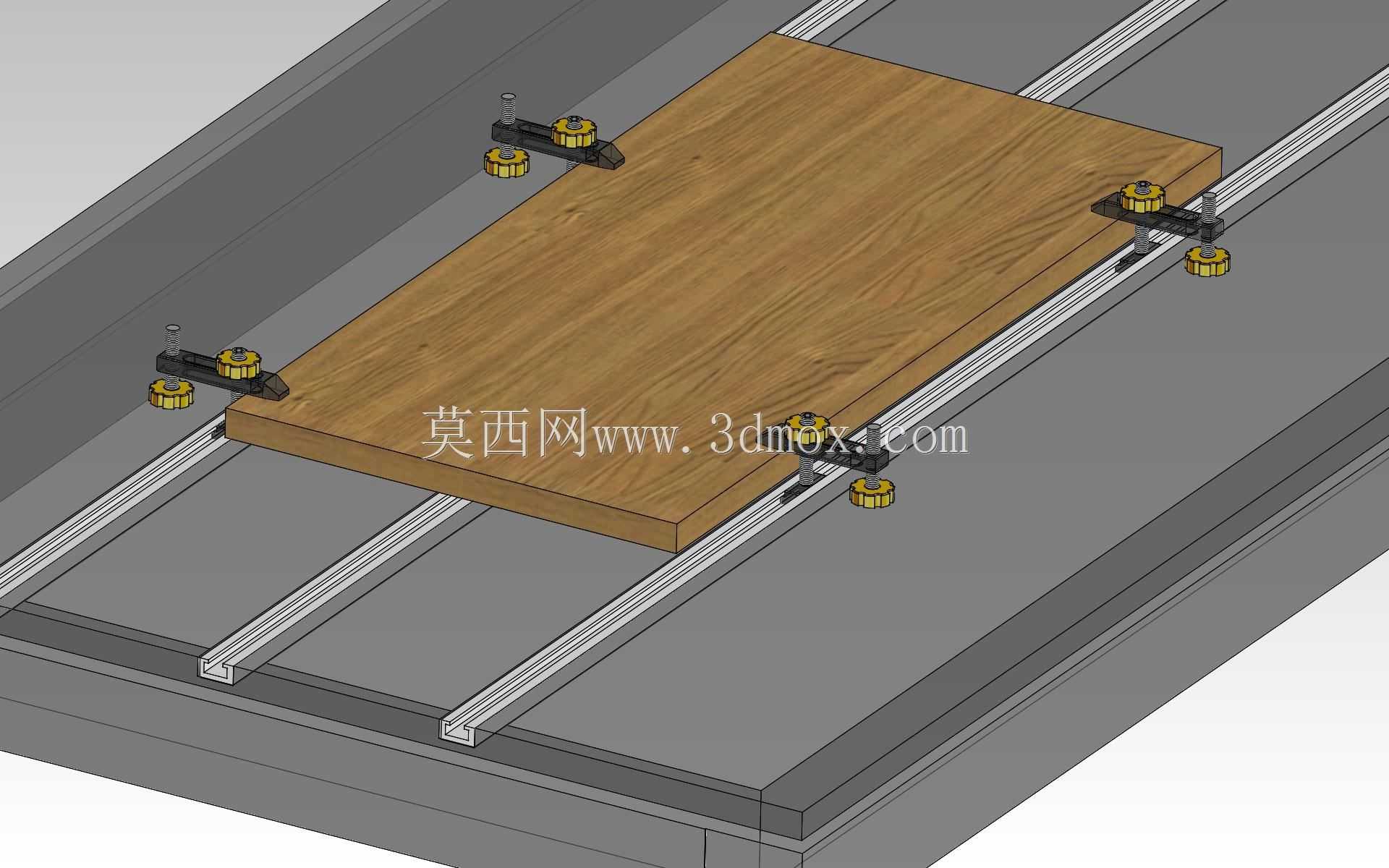

实际使用时，只需要将基体卡入T形趾缘，滑动到需要固定的位置，调整两个螺杆的伸出长度，让底部压块贴合被固定件表面，依次拧紧两个滚花螺母就能完成固定，拆卸时只需要松开螺母，顺着轨缘滑出组件即可，不会在履带表面留下任何安装痕迹。这种夹紧结构除了履带维保场景外，也可以适配同截面规格的T型槽工作台，作为临时的工件压紧夹具使用，通用性较强。
