铝型材框架式工业作业工作站结构设计

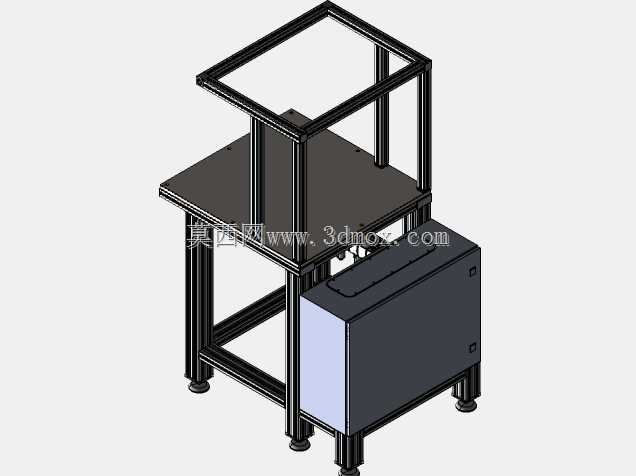

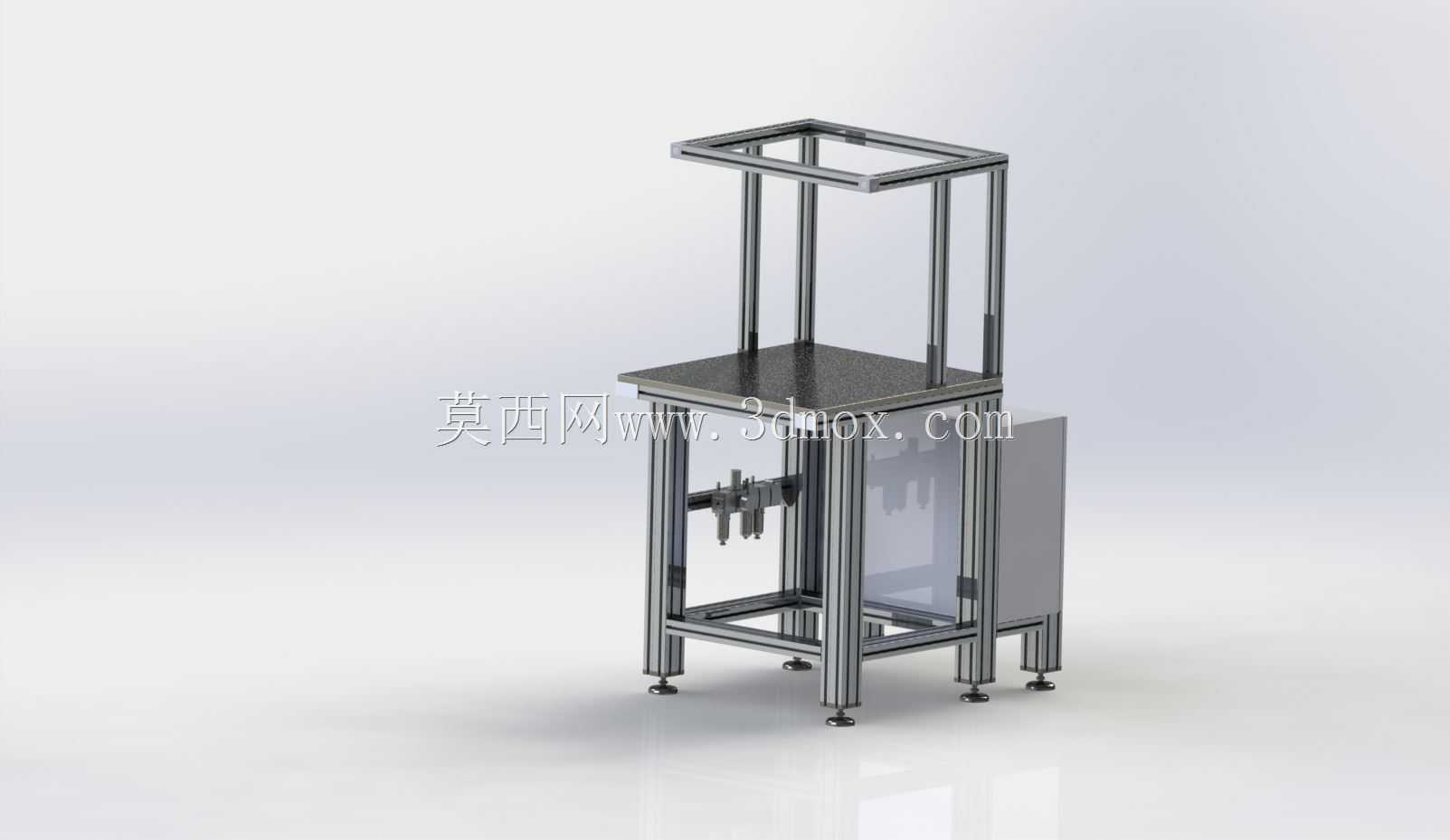

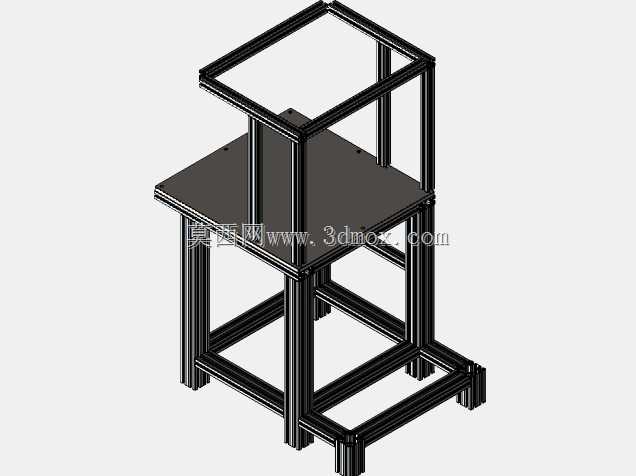

这款铝型材搭建的作业工作站，主要面向车间内的人工辅助装配、工件检测、小型工装装夹等生产场景，常见于电子零部件组装、小五金件工序加工、实验室试样处理这类需要固定操作工位的生产环节，可直接嵌入生产线的工序节点，作为独立作业单元承接上下游的工件流转。整体框架采用标准工业铝型材拼接，无需焊接加工，所有连接点位采用配套角件、螺栓锁紧，后期调整工位高度、拓展侧边安装位时，仅需松卸对应紧固件即可完成改造，适配多批次小批量生产的柔性换线需求。底部配置可调脚杯，可根据车间地面的平整度调整单脚支撑高度，保证工作台面的水平度，避免台面上放置的精密检具、工装夹具出现倾斜偏移，脚杯的调节行程覆盖常规车间地面5-15mm的高度差，无需额外垫设垫片即可完成调平。工作台面采用高密度耐磨复合板材，表面做防静电处理，可避免电子类工件装配过程中静电击穿元器件的风险，台面的承重设计满足单人作业时放置工装、工件、工具的总载荷需求，边缘做圆弧倒角处理，避免作业过程中剐蹭操作人员衣物或皮肤。框架上部预留的型材安装位，可根据实际作业需求加装照明灯具、工艺看板、气动管路接头、电动工具挂钩等附属配件，无需额外在型材上打孔，利用型材自带的T型槽即可完成附件的锁紧固定。框架侧边预留的安装区域，可固定小型气动夹紧机构、工件定位治具，图中可见的侧边夹紧组件可针对特定外形的工件做快速装夹，减少作业过程中手持工件的操作强度，提升工序加工的一致性。框架下部的侧封板采用薄铝板拼装，可将作业过程中产生的废屑、废弃辅料挡在台架内部，避免废料散落至车间地面，同时侧封板可快速拆卸，方便定期清理台架内部积存的杂物。整体台架的安装边界控制在单人作业的最优活动范围内，操作人员站立时的手臂活动范围可覆盖整个工作台面，无需频繁挪动脚步即可取放台面上的工具与工件，上部框架的高度设置避开了操作人员站立时的头部活动区间，避免磕碰风险。设计过程中优先选用通用规格的铝型材配件，所有型材的切割长度均采用标准模数，减少非标加工的成本与周期，后期维护更换配件时可直接采购标准件替换，无需单独定制加工。台架底部的型材框架做了加强连接处理，避免长期承重后出现框架扭曲变形的问题，所有连接螺栓的锁紧扭矩符合铝型材装配的通用规范，保证长期使用过程中框架不会出现连接松动的情况。
