多孔定位柔性焊接作业台结构设计

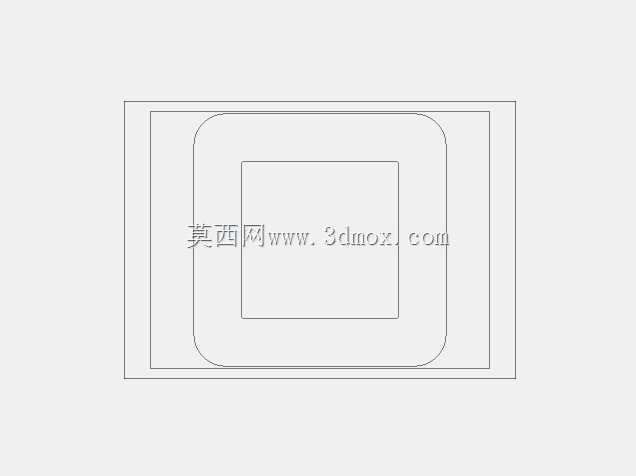

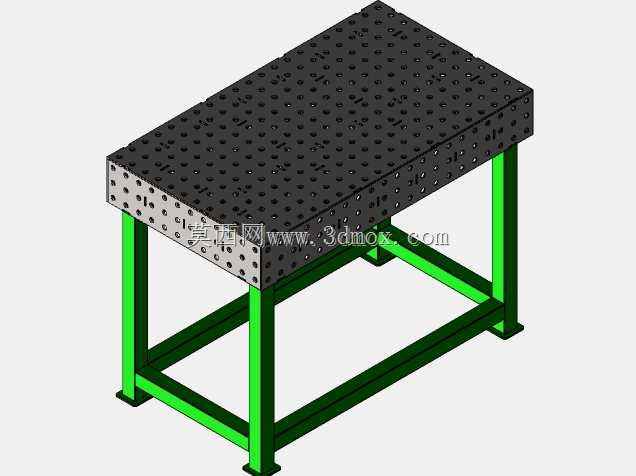

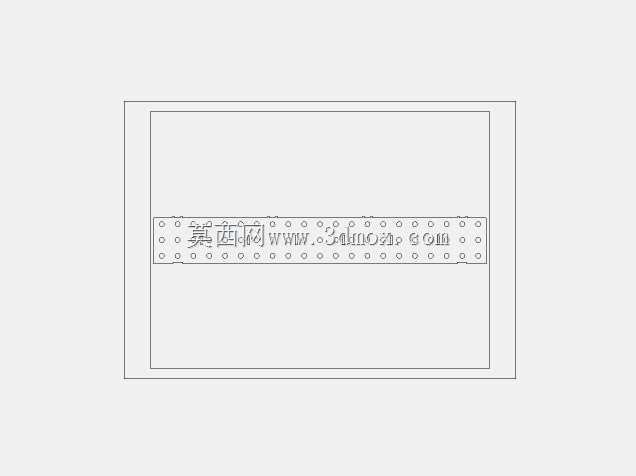

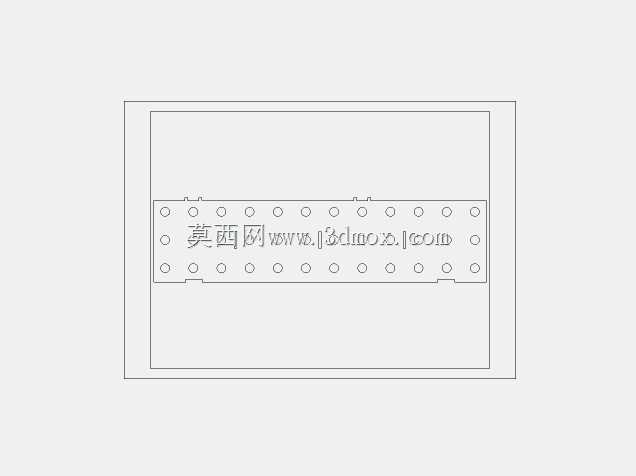

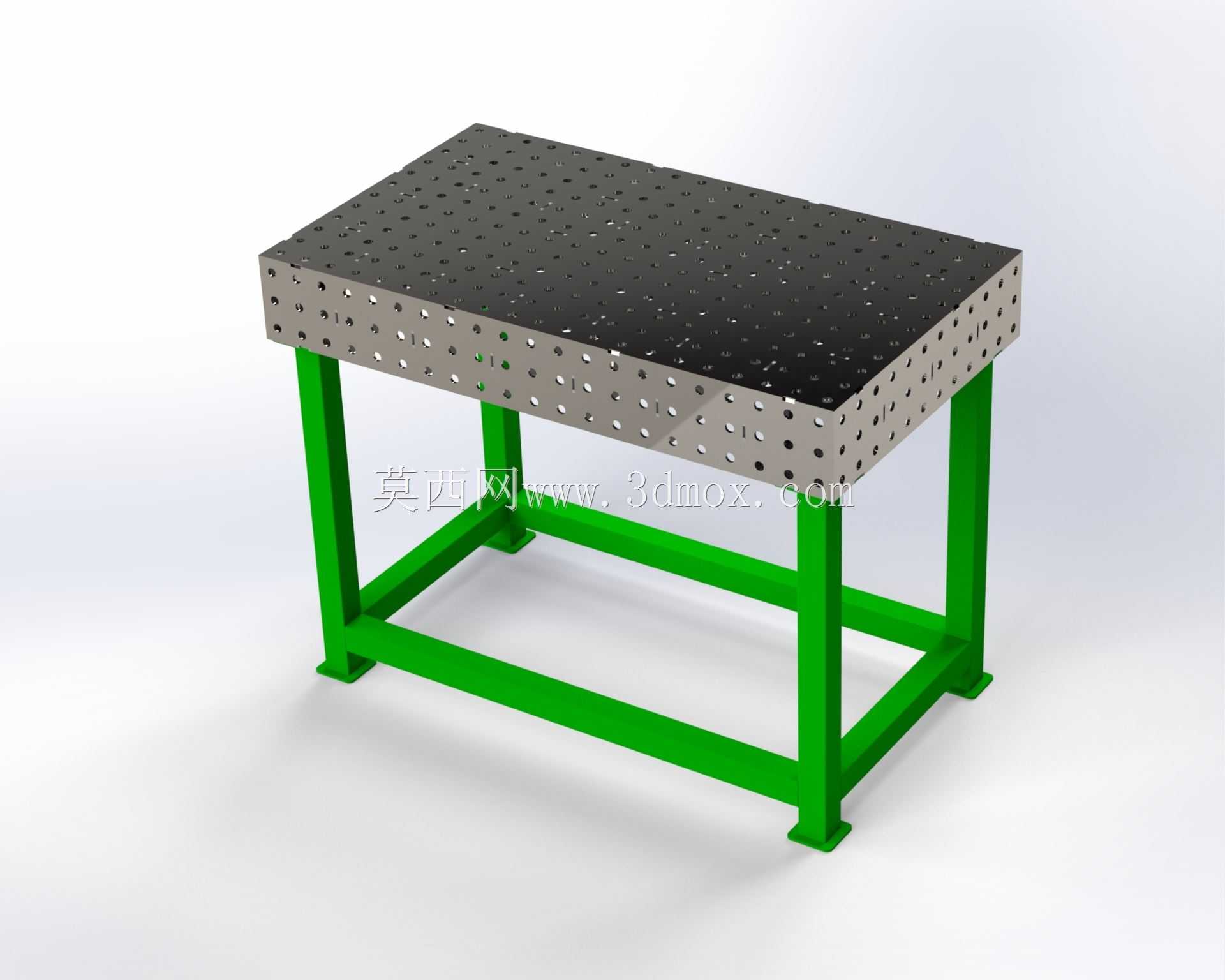

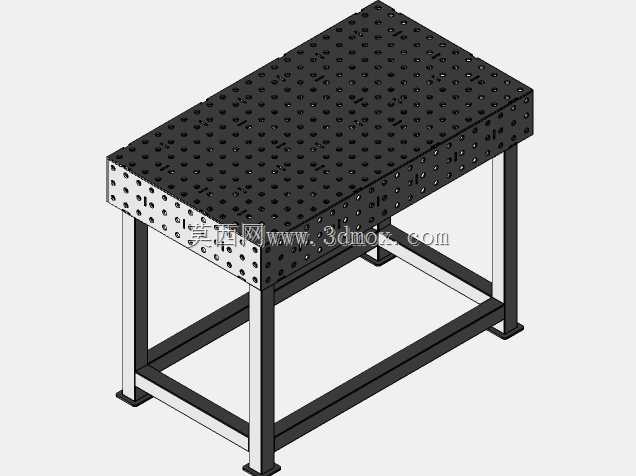

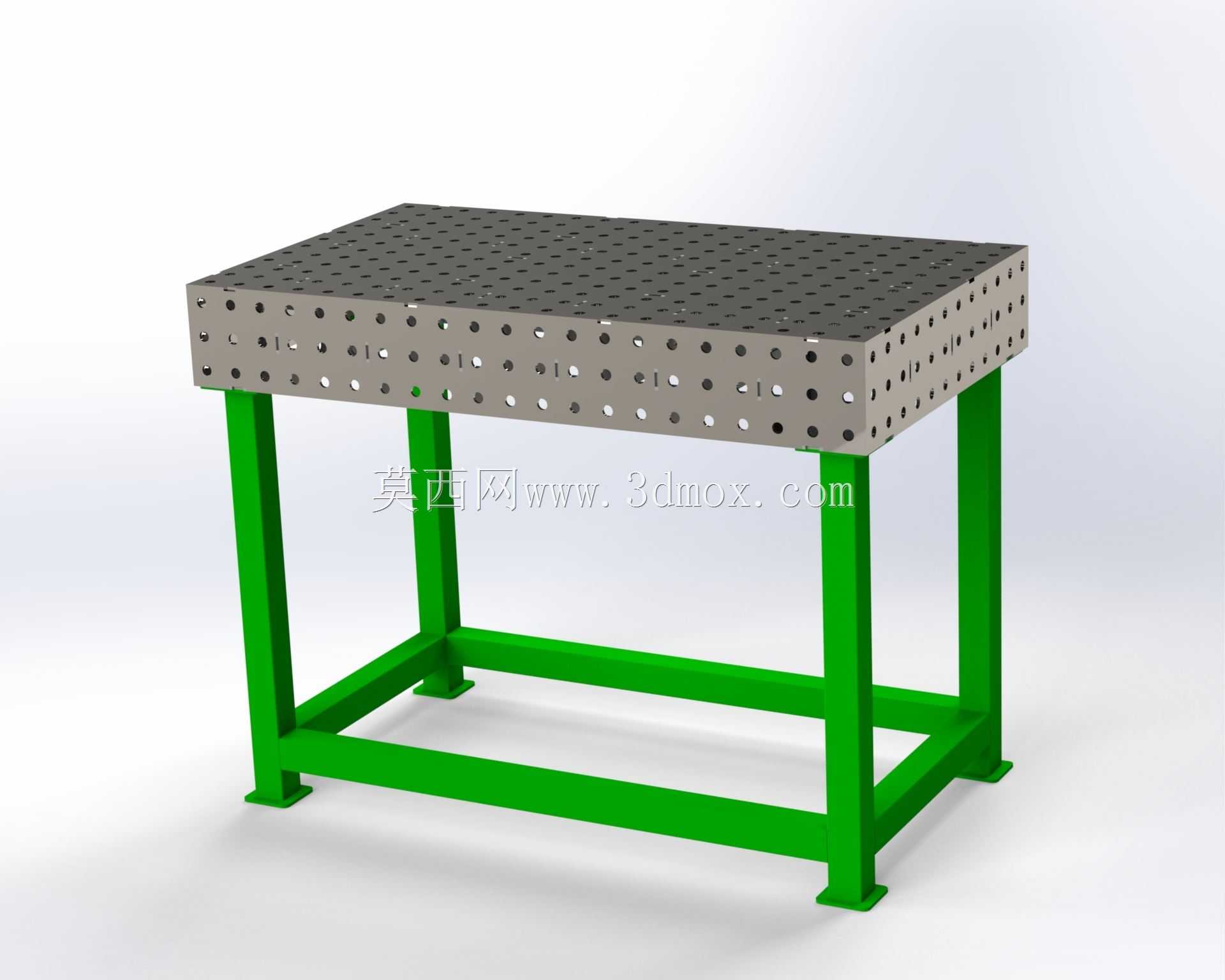

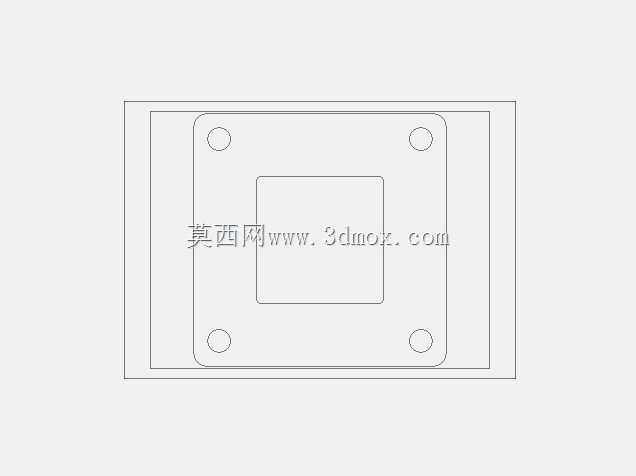

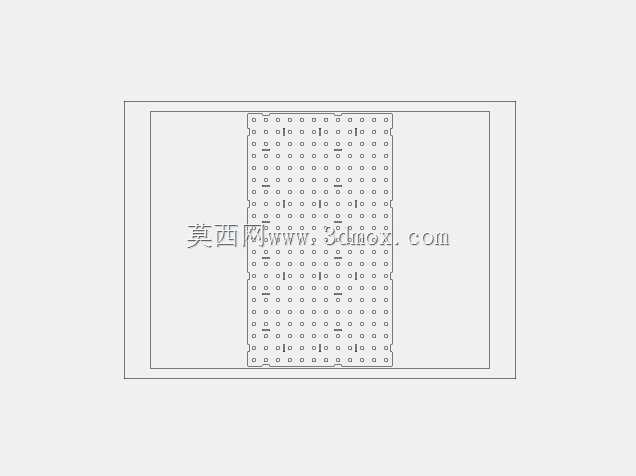

这款多孔定位焊接作业台，是金属结构件焊接工序里的核心基础工装，在钢结构加工、专用车制造、工程机械零部件焊接、五金构件批量加工场景中应用广泛，能替代传统需要反复搭焊临时靠山、打磨焊疤的简易焊接平台，大幅降低工装准备的辅助工时。从结构设计逻辑来看，台面采用整体厚钢板经五面加工成型，台面及四个侧面均布标准规格的定位孔，孔系采用统一的孔距公差，孔位精度控制在±0.05mm范围内，可配合快速锁紧销、定位角尺、压紧夹具实现不同外形尺寸工件的快速装夹定位，不需要针对每一款焊接件单独制作专用焊接工装，适配多品种小批量的焊接生产需求。支撑框架采用矩形钢管拼焊而成，四条支腿底部带有可调支撑脚，可根据车间地面平整度调整台面水平度，支腿之间设置横向与纵向的连接横梁，形成稳定的框架受力结构，满负载焊接作业时台面的形变量控制在千分之一以内，避免因台面变形导致的焊接定位偏差。台面的孔系设计兼顾了平面定位与侧面装夹需求，当焊接带立板、框架类构件时，可直接在台面侧面安装定位靠山，实现工件的垂直定位，不需要额外架设直角靠模，装夹效率比传统平台提升60%以上。安装边界方面，这款作业台的支腿安装孔位预留了地脚螺栓固定位置，若用于大吨位重型构件焊接，可通过膨胀螺栓将平台与车间混凝土地面刚性连接，进一步提升整体稳定性；若用于小构件焊接作业，也可直接通过可调脚放置在平整地面使用，不需要额外做基础施工。台面表面做了氮化处理，焊接过程中产生的焊渣不易粘附在台面上，日常清理只需要用刮板即可去除表面飞溅，长期使用也不会因焊渣粘附导致孔位堵塞、台面平整度下降。在实际使用场景中，这类平台既可以作为手工电弧焊、气体保护焊的作业平台，也可配套焊接机器人组成柔性焊接工作站，通过孔系快速更换定位组件，适配不同工件的自动化焊接需求，相比传统的固定式焊接工装，柔性适配能力更强，工装投入成本更低，尤其适合产品迭代快、工件规格多的金属加工车间使用。框架的受力设计经过载荷校核，台面均布载荷可满足常规中小型结构件的焊接承重需求，支腿的截面选型经过抗弯计算，即使在台面偏载放置工件时，也不会出现支腿变形、台面倾斜的问题，整体结构的冗余量充足，可满足车间长期高频次的焊接作业使用要求。
