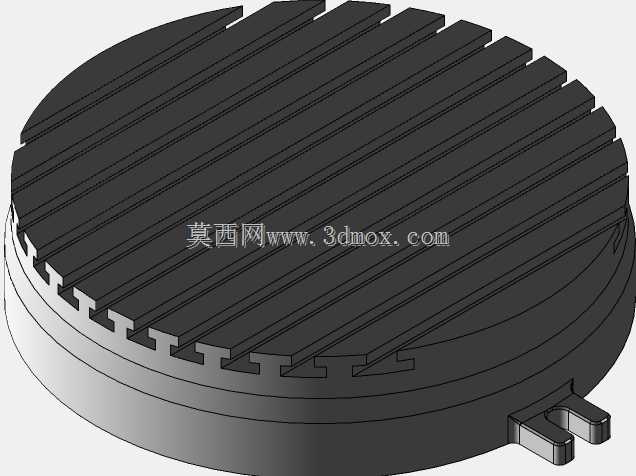

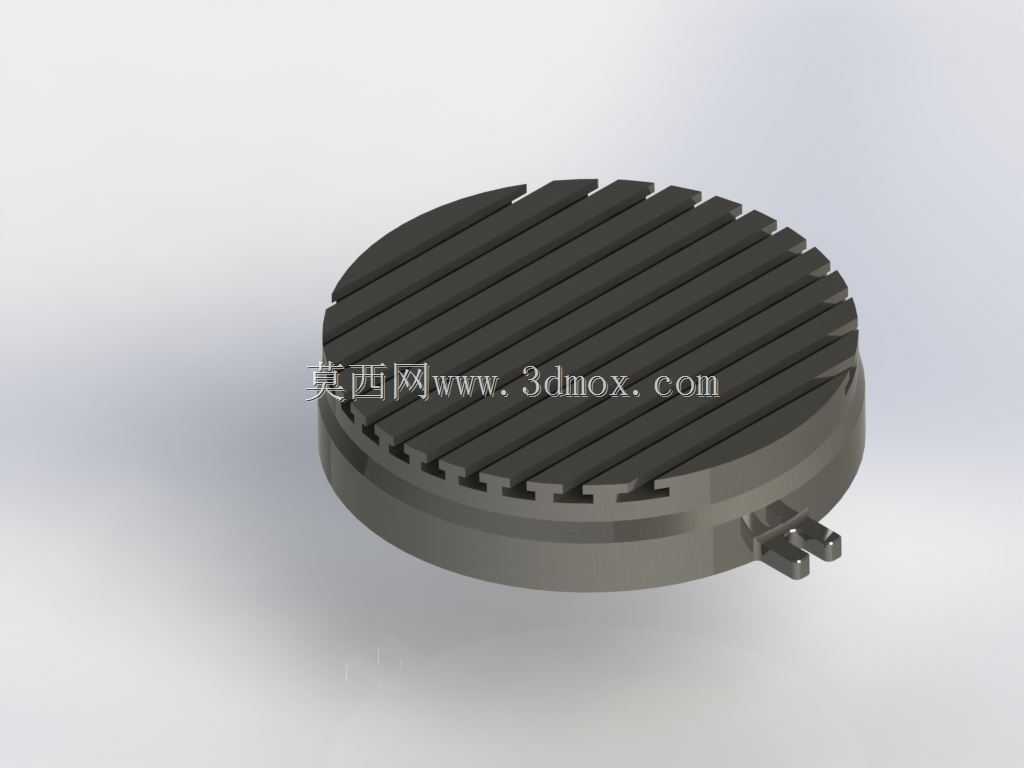

带侧边安装耳的栅格面承托转盘结构

这类带栅格工作面的转盘结构，常应用在小型物料回转输送工位、检测设备的工件承托台、手动装配工位的工件转位机构中，也可作为小型实验设备的样品承载回转件使用，适配需要频繁切换工件朝向、小范围回转调整工位的作业场景，相比光面转盘，栅格结构能减少工作面与工件的接触面积，避免工件底部积尘、积液影响放置精度，同时能降低转盘自身重量，减少回转驱动端的负载。从结构设计来看，主体采用圆盘式承载主体，盘面均匀排布平行凸肋形成栅格结构，凸肋的高度与间距经过匹配设计，既保证盘面的整体刚性，避免承载小尺寸工件时出现局部凹陷变形，也能让栅格间隙容纳细小碎屑、加工残液，保持工件放置面的平整。转盘侧边设置的双耳式安装结构，是为了适配外置的限位拨杆、角度检测传感器的安装需求，双耳的开孔同轴度公差控制在合理范围，能保证限位件安装后与转盘回转中心的位置精度，避免回转过程中出现卡滞、位置偏移的问题。转盘的整体厚度根据承载需求做了梯度设计，外圈边缘做了加厚处理，提升转盘整体的抗形变能力，盘面的凸肋与主体采用一体化结构设计，减少拼接装配带来的精度误差，同时降低后续装配的工作量。安装边界方面，转盘底部为平整的回转配合面，可直接适配标准的小型回转支承、推力轴承安装，安装止口的尺寸与常用小型回转支承的配合尺寸匹配，不需要额外做转接法兰即可完成装配，侧边安装耳的突出长度经过控制，不会超出转盘最大外径的投影范围，避免回转过程中与周边的机架、防护结构发生干涉。在实际选型应用中，这类转盘可搭配阻尼转轴实现任意角度停留的手动回转，也可连接小型步进电机、同步带传动机构实现定角度自动转位，栅格工作面可根据实际承载工件的材质，选择在凸肋表面粘贴防滑胶垫，避免硬质工件与金属盘面接触产生刮痕，也能提升工件放置的摩擦力，防止回转启停过程中工件出现滑移。设计过程中需要重点关注盘面的平面度公差，保证工件放置后不会出现倾斜，栅格凸肋的顶面需要做共面处理，避免个别凸肋突出导致工件放置不稳，侧边安装耳的位置需要根据实际配套的限位元件安装位置做角度调整，保证限位触发的角度精度符合工位作业要求。
