橡胶茎秆类零件冲切加工模具结构

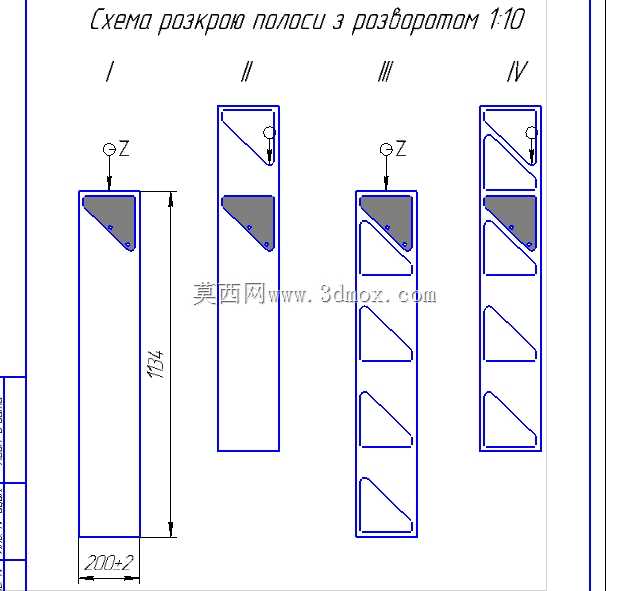

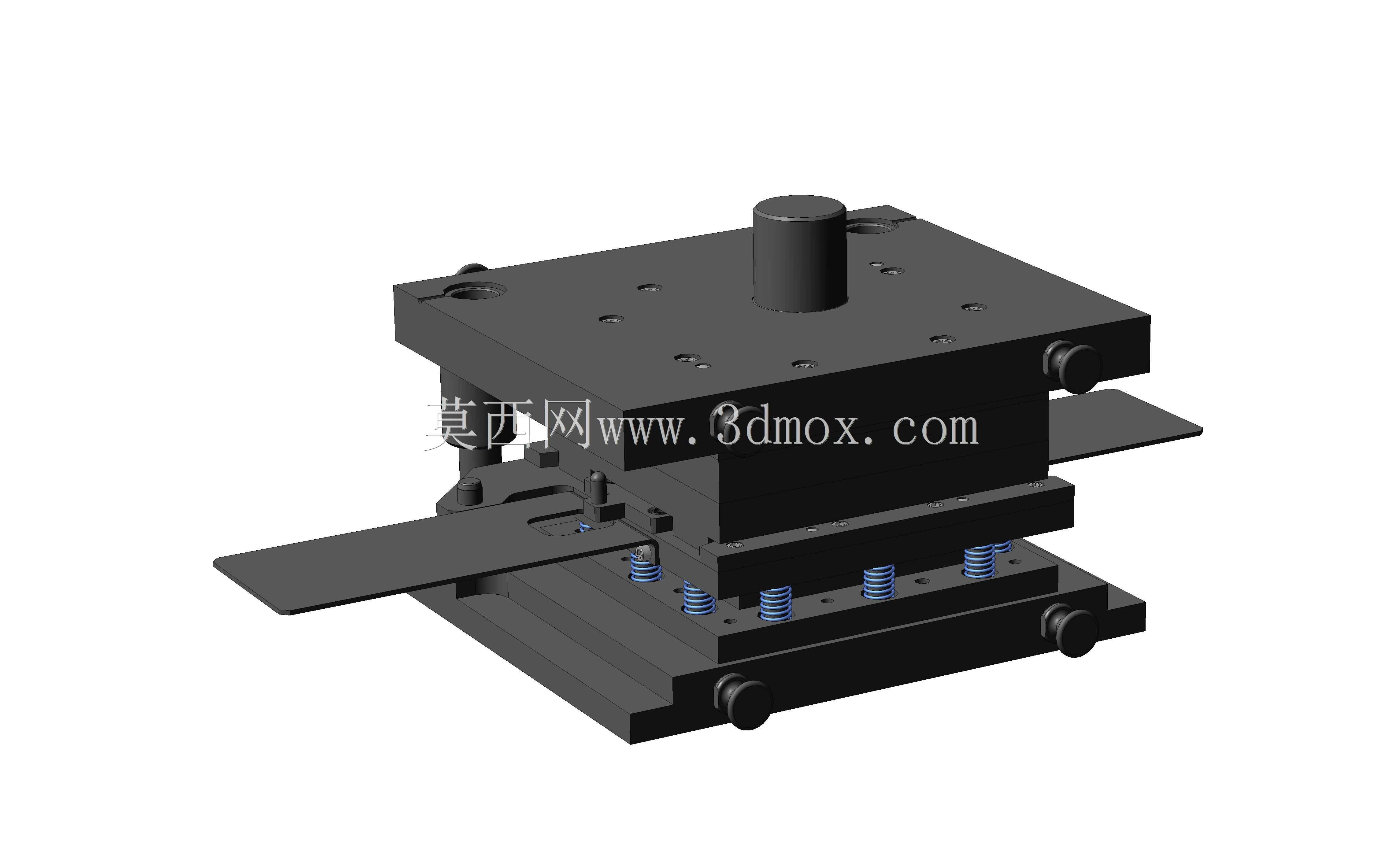

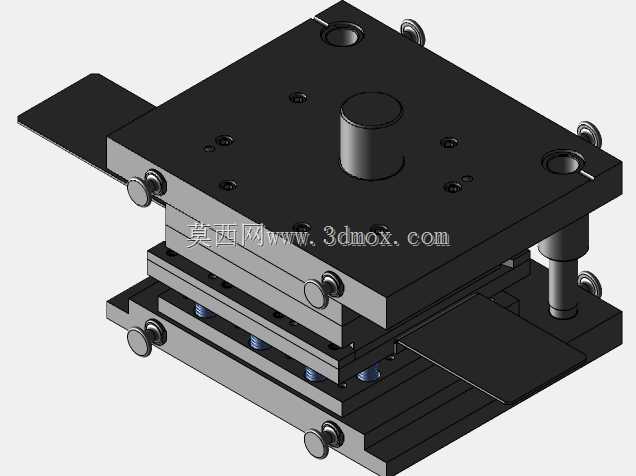

这套冲切结构主要面向橡胶类茎秆状柔性零件的批量冲裁工序，适配连续送料的条料加工场景，在日用橡胶件、农机橡胶配件的生产线上可直接嵌入现有冲压工位使用，无需对原有压机台面做大幅改造。结构整体采用上下模分体式布局，上模部分通过模柄与压机滑块连接，凸模安装座预留了多组安装孔位，可根据待冲切零件的轮廓快速更换对应凸模，不用整体拆卸上模座，能大幅减少换模调试的辅助时间。下模部分设置了四组均匀分布的矩形螺旋弹簧作为弹性卸料元件，弹簧预压量经过核算，既能保证冲切过程中压料力足够，避免橡胶柔性件冲切时出现边缘拉扯、毛边超差的问题，又不会因为压料力过大导致橡胶件表面出现压痕损伤。上下模之间采用对角布置的导柱导套做导向，导向间隙控制在0.02mm以内，合模时可自动校正上下模的同轴度，即便压机滑块存在小幅偏载，也能保证凸凹模的冲裁间隙均匀，延长刃口的使用寿命。模具两侧预留了条料送料的通槽，槽宽尺寸适配常规宽度的橡胶卷材送料，可搭配自动送料机构实现连续无人化冲压，送料方向设置了定位挡块，每次送料的步距误差可控制在0.1mm以内，保证每件冲切零件的尺寸一致性。安装边界方面，上模座的安装孔位间距符合常规小型开式压机的台面安装尺寸，下模座的底面做了平面度精加工，直接固定在压机工作台面即可，无需额外加装垫板。设计时特意将卸料板的行程做了冗余设计，即便冲切不同厚度的橡胶坯料，也不用更换弹簧或者调整卸料板的安装高度，适配0.5mm到5mm厚度范围的橡胶坯料冲切。凸模的刃口部分采用了斜刃设计，相比平刃冲切可降低30%左右的冲裁力，适配小吨位压机的加工能力，同时斜刃冲切的断面质量更平整，对于橡胶这类弹性材料，能有效减少冲切后的断面收缩变形。模具的所有板件均采用标准化模架尺寸，易损件比如凸模、凹模镶块都设计成快换结构，生产过程中如果出现刃口磨损，只需拆下对应的镶块修磨或者更换即可，不用将整副模具从压机上拆下，能有效提升设备的稼动率。在实际生产场景中，这类模具常用来冲切橡胶密封件、橡胶减震垫的坯料，也可适配薄硅胶片、软质PVC片材的冲切工序，只需根据材料特性微调弹簧预压量和冲裁间隙即可，通用性较强。
