保时捷911车型凸轮正时调校专用工装

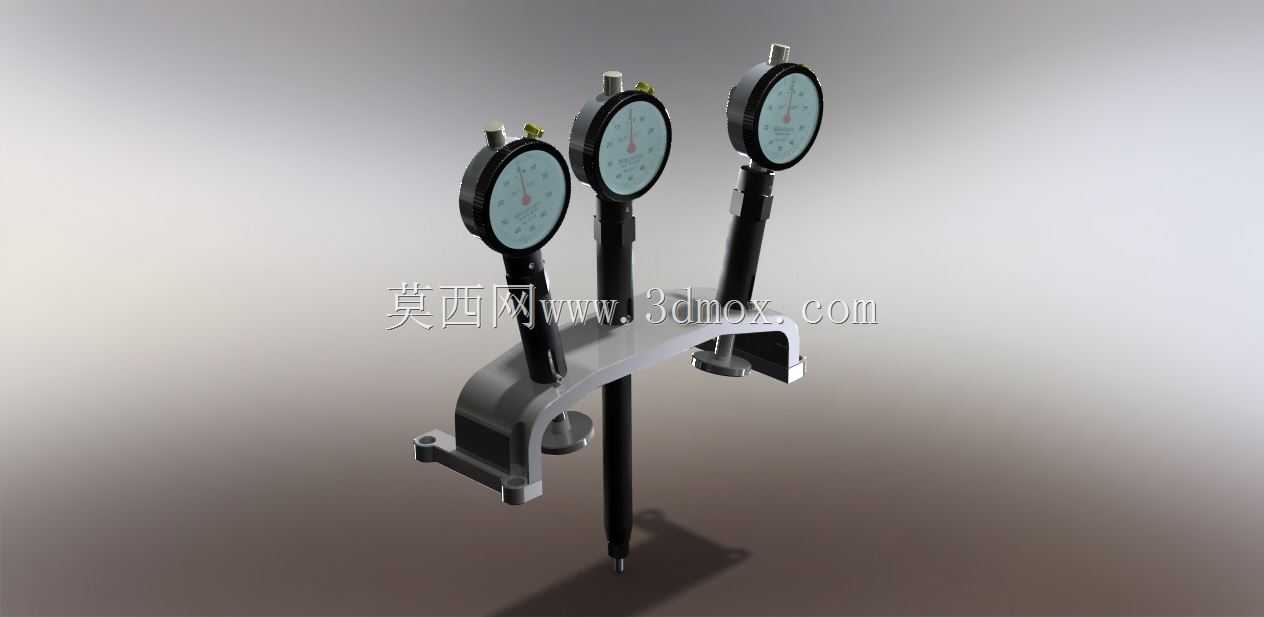

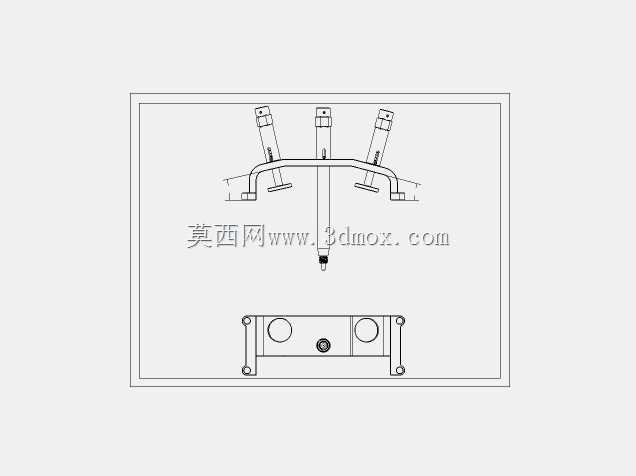

这套专用调校工装的核心应用场景集中在水平对置六缸发动机的维保与改装环节，针对保时捷911系列996、997世代车型的凸轮轴正时校准需求开发，区别于通用型正时固定工具，其结构完全匹配该系列发动机缸盖上部的安装基准面，无需额外加工适配垫块即可完成定位。工装主体采用弧形桥接式支撑结构，三个测量表安装座沿支撑臂等距分布，对应缸盖侧三个凸轮轴位置检测点，安装时支撑臂两端的卡接结构直接卡入缸盖边缘的铸造定位凸台，无需额外螺栓紧固即可保证测量基准与缸盖平面的平行度，安装边界完全避开缸盖上部的气门室盖螺栓、机油加注口等凸起结构，不会与周边附件产生干涉。每个测量表安装座预留标准百分表装夹孔，可适配常规量程的杠杆百分表或千分表，装夹后表杆垂直向下正对凸轮轴基圆位置的检测点，无需反复调整表架角度即可保证测量头与检测面的垂直贴合，减少测量角度带来的系统误差。设计过程中优先考虑了现场操作的便利性，支撑臂的弧度完全贴合该系列发动机缸盖上部的轮廓曲线，操作人员在缸盖上方作业时，工装不会遮挡凸轮轴链轮、正时链条等调整部位，可在实时观察表针读数的同时完成凸轮轴角度微调，无需反复拆装工装核对正时偏差。工装的支撑臂厚度控制在12mm，整体重量控制在合理范围，单人即可完成对位装夹，三个安装座的中心距严格匹配该机型三个凸轮轴检测点的间距公差，装夹后测量点的位置偏差控制在0.1mm以内，无需额外找正即可直接读取数值。在实际维保作业中，这套工装主要用于发动机大修后凸轮轴正时复位、性能改装中凸轮轴角度调整、正时链条更换后的正时校验等场景，相比传统的逐点表架测量方式，可同时完成三个点位的数值读取，避免单表反复移动带来的基准偏移问题，大幅提升正时调校的效率与精度，尤其适用于对正时精度要求极高的水平对置发动机，可有效避免因正时偏差导致的动力输出异常、气门活塞干涉等故障。工装的所有棱边均做了倒角处理，装夹过程中不会刮伤缸盖表面的漆面或加工面，接触缸盖的定位面做了平面度处理，保证支撑基准的稳定性，长时间装夹也不会出现偏移松动。
