工业生产物料周转用框架式空腔台车

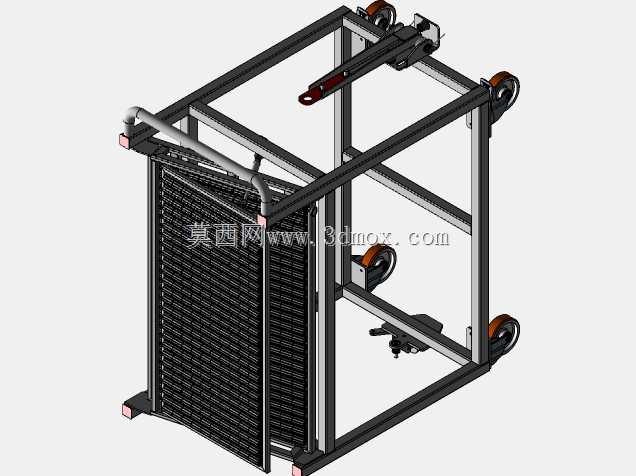

这款空腔台车主要面向离散制造车间的工序间物料转运场景，适配扁平类、易磕碰刮伤的片状工件周转需求，常见于电机铁芯叠片、钣金冲压件、光伏层压件等生产环节的工位衔接，替代传统的平板手推车与堆叠式料箱，减少工件转运过程中的表面划伤、叠压变形问题。从结构设计来看，整体采用方管焊接搭建矩形承载框架，底部四角配置带刹车的万向脚轮，其中两个脚轮带定向锁止结构，既可以在长距离转运时保持直行稳定性，停靠工位时踩下刹车即可固定位置，不会被作业人员误碰移位。框架一侧设置倾斜式的插片承载栅格，栅格条采用等间距排布的光滑圆钢制作，工件插入栅格间隙后保持竖直分隔状态，不会相互摩擦接触，栅格的倾斜角度经过反复校核，既保证工件插入后不会因为转运颠簸滑出，也方便作业人员取放时无需过度弯腰抬臂，符合人机工程学的操作高度要求。框架顶部设置牵引挂钩结构，可多台台车串联后由牵引车牵引，实现批量物料的线边配送，挂钩位置的高度与车间通用AGV牵引销、人工牵引杆的安装尺寸匹配，不需要额外加装转接件即可适配现有厂区的物流配送体系。框架的底部预留了叉车叉取位，当需要跨车间长距离转运时，可直接用叉车整台叉起运输，不需要将工件倒换至其他载具，减少二次搬运的工作量。设计过程中对框架的受力点做了局部加强，栅格承载侧的竖管与底部横梁连接处加焊了三角形加强筋，避免长期满载使用后出现框架变形、栅格下垂的问题，脚轮安装板采用加厚钢板与框架满焊连接，可承受频繁启停、路面颠簸带来的冲击载荷。整车的外形边界控制在标准车间通道的通行尺寸范围内，宽度适配1.2米标准人行通道，转弯半径小于同规格平板推车，可在设备排布密集的生产线边灵活转向，停靠时占用的工位空间更小，不会堵塞安全疏散通道。框架的扶手位置做了包胶处理，冬季作业时不会出现金属冰手的问题，扶手高度适配成年作业人员的自然推握高度，长时间推行不会产生明显的手臂疲劳。栅格的间隙尺寸可根据所承载工件的厚度灵活调整，只需要更换对应间距的栅格条即可适配不同规格的片状工件，框架主体不需要做结构性改动，具备较强的产线适配性。
