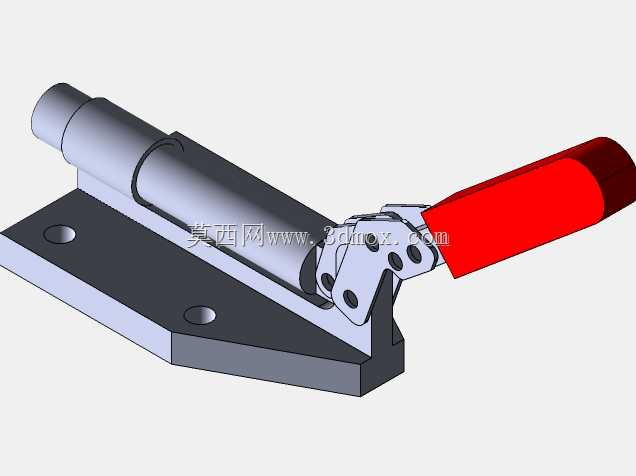

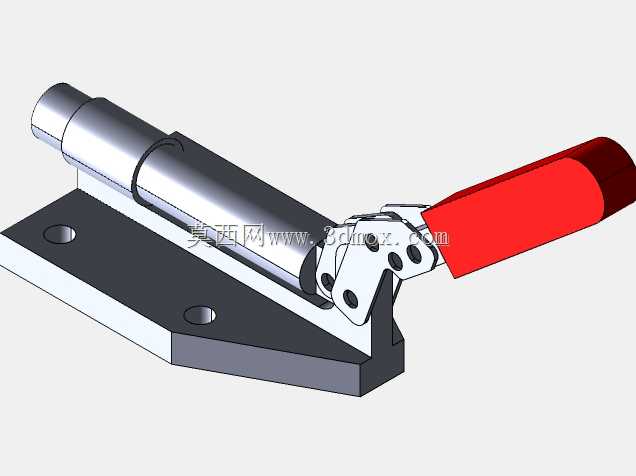

推拉式快速夹紧拨动夹工装结构

在工装夹具的选型与设计环节，这类推拉式拨动夹是小零部件装夹场景里的常用标准件，很多做非标自动化、焊接工装的工程师在做治具设计时，都会优先考虑这类成熟的夹钳结构，毕竟成熟的标准结构能省去大量的力学验证时间，装夹效率也比传统的螺栓压紧高很多。从实际应用场景来看，这类夹钳常被用在小型钣金件焊接、五金零件机加工定位、电子产品装配治具、线束压合工位上，尤其是需要频繁拆装工件的工位，手动扳动红色手柄就能完成夹紧与释放动作，单次装夹的动作耗时不到一秒，比拧螺母、压压板的操作效率提升数倍，工人操作的疲劳度也会低很多。从功能特性上看，这款夹钳的夹紧力输出稳定，扳动手柄到锁止位置后会形成机械死点结构，哪怕加工过程中存在振动、外力扰动，夹钳也不会出现松脱的情况，能持续保持稳定的夹紧状态，避免工件移位导致的加工偏差、焊接错位问题。它的执行端是带M6内螺纹的推杆，适配不同长度的压头、顶杆，可根据工件的外形、装夹位置更换对应的接触端头，不管是平面压紧、侧面顶紧还是孔位定位，都能通过更换端头实现适配。设计思路上，这款夹钳采用了多连杆的力放大结构，手柄处施加很小的扳动力，就能在推杆端输出足够的顶紧力，同时连杆机构的行程做了150度的手柄摆动设计，对应30mm的推杆伸缩行程，足够避开工件的上下料空间，不会出现装拆工件时夹钳干涉的问题。底座采用带两个安装孔的平板式结构，安装时可以直接通过螺栓固定在工装基板、工作台面上，安装孔的间距做了标准化设计，和市面上同规格的推拉夹钳安装尺寸完全兼容，替换旧夹钳时不需要重新打孔攻丝，维护替换的成本很低。从安装边界来看，底座的轮廓尺寸适配大部分小型工装的安装空间，手柄扳动时的运动轨迹做了避让设计，不会和周边的定位块、气缸、传感器等部件产生干涉，做三维布局时只需要预留出手柄的摆动空间、推杆的伸缩行程空间即可，不需要额外做复杂的干涉避让设计。夹钳的所有铰接点都做了间隙配合设计，长期反复扳动也不会出现卡滞、松旷的问题，表面的金属部件做了防锈处理，在焊接工位的飞溅环境、车间的轻度油污环境下也能长期稳定工作，不需要频繁做润滑维护。
