手动螺旋起重顶升设备结构设计

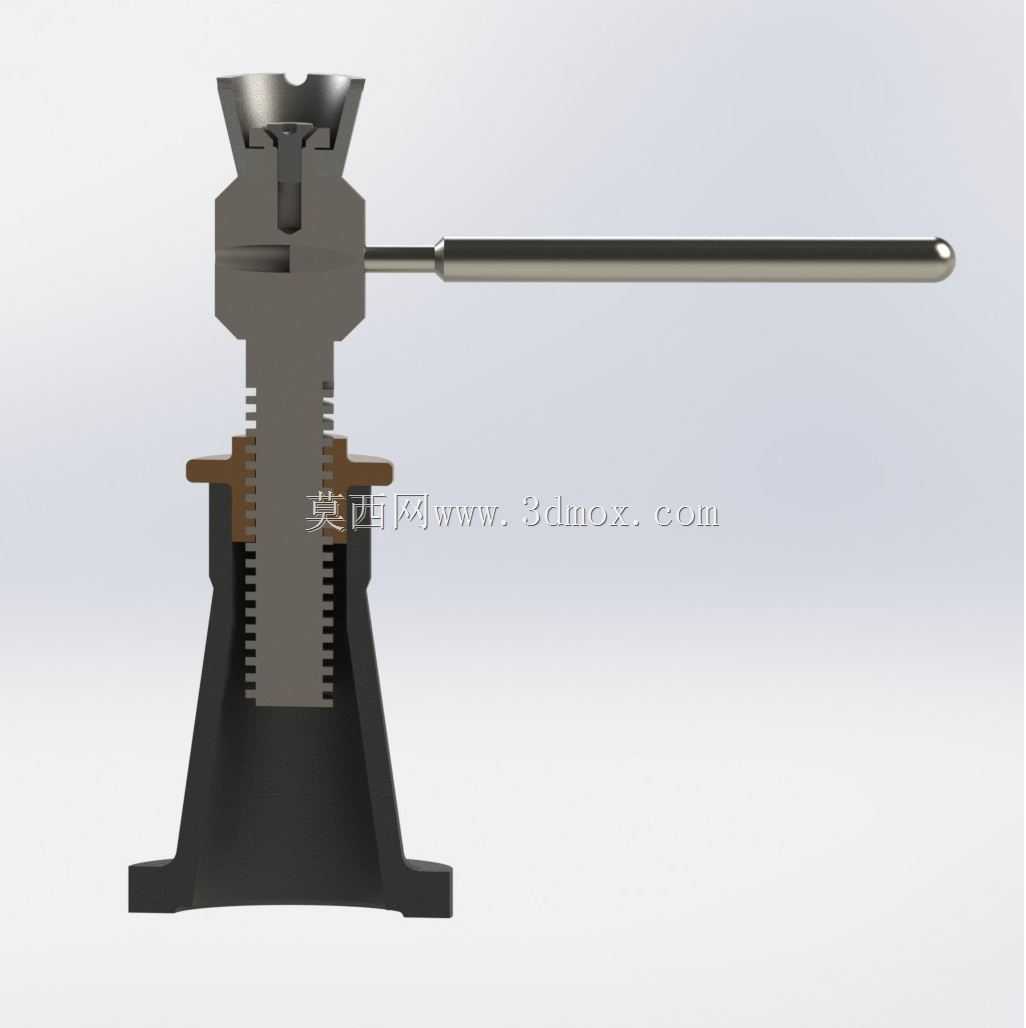

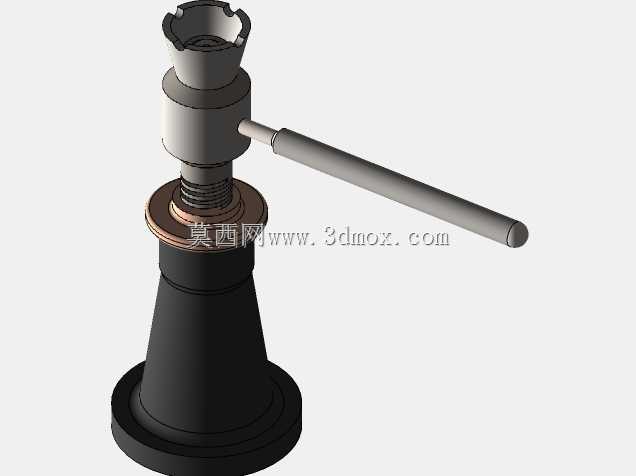

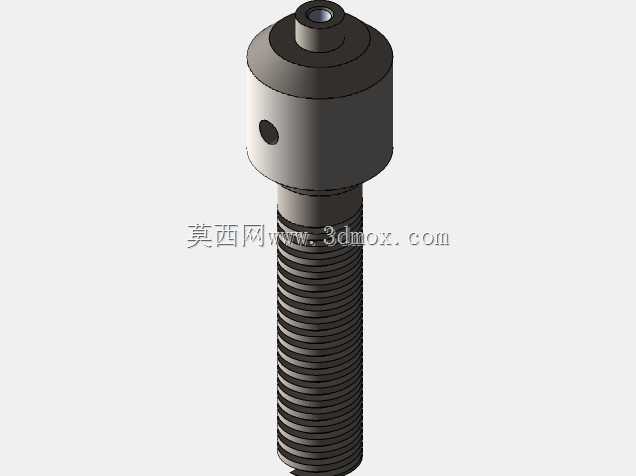

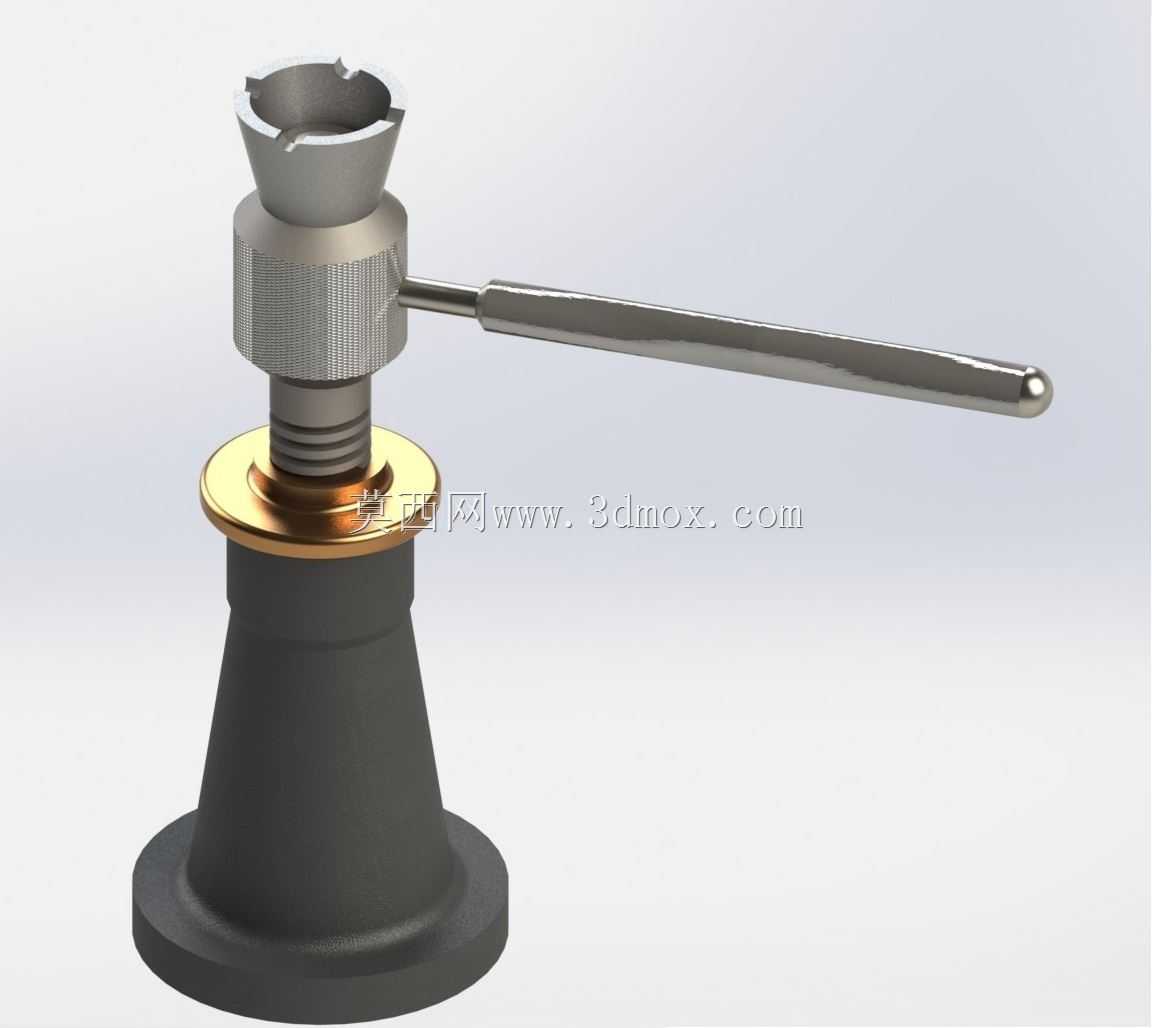

　　这款手动螺旋顶升设备，在设备检修、小型构件安装、工装调平场景中应用十分广泛，尤其适合无动力气源、电源的野外作业或狭小工位的临时承重支撑场景，相比液压类顶升工具，不存在密封件老化漏油、长期承重泄压回落的问题，承重状态下的自锁特性可长时间保持支撑高度稳定，在模具装配调模、小型设备机脚垫平、重型工件划线垫高这类对支撑稳定性要求高的工序中实用性极强。从功能特性来看，设备依靠梯形方螺纹副实现升降传动，螺纹副本身具备自锁角度，配合顶部压盖与底座锥面的受力传导，可在额定承重范围内无需额外锁止机构即可保持位置，操作杆插入主体的滚花环套预留孔内，通过人力扳动即可带动螺母旋转，驱动螺杆实现垂直方向的升降动作，

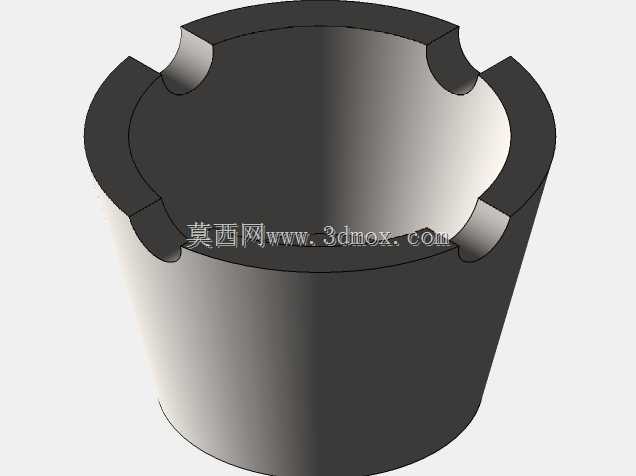

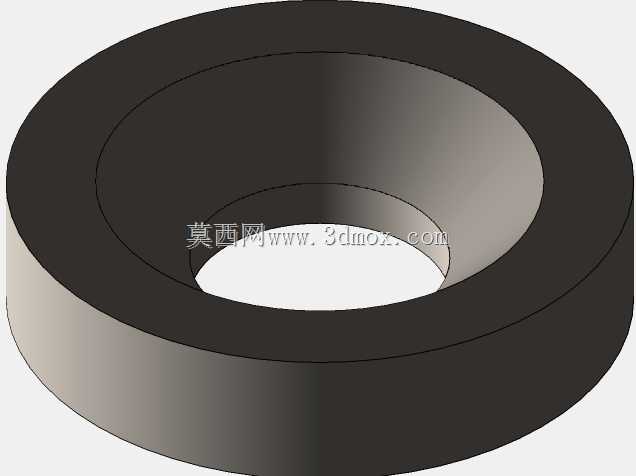

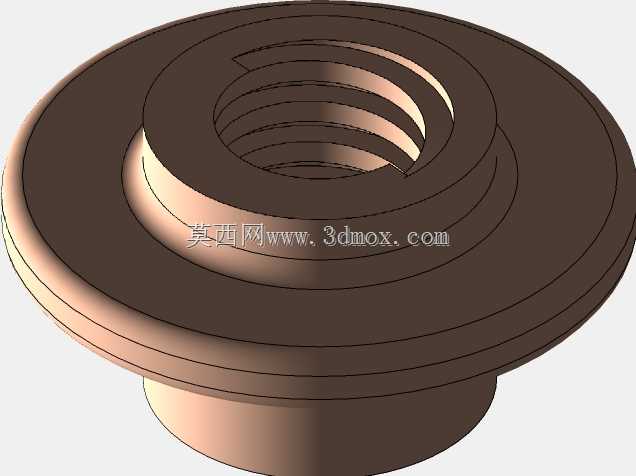

　　滚花环套的网纹滚花设计可在无操作杆时手动微调升降高度，适配毫米级的高度微调需求。设计思路上优先考虑了受力传导的合理性，底座采用上窄下宽的锥台结构，底部带平整安装支撑面，可分散承重时的地面压强，避免软质地面出现下陷倾斜；螺杆顶部的支撑头设计了开槽结构，可适配不同形状的被支撑工件接触面，减少支撑打滑风险；铜质止推垫片设置在旋转螺母与底座支撑面之间，可降低转动时的端面摩擦阻力，减少操作力矩，同时避免金属件直接磨损延长使用寿命。外形尺寸方面，整体收拢状态下高度适配常规工位的操作空间，底座直径满足承重时的抗倾覆要求，操作杆长度经过力矩匹配，单人施加常规臂力即可达到额定承重的顶升力需求，安装边界上无需额外固定结构，

　　直接放置于平整硬质支撑面即可使用，支撑头的接触面尺寸可覆盖常规设备底脚、构件支撑点的接触面积，无需额外加装过渡垫块即可完成稳定支撑，整体结构无易损易耗件，日常仅需在螺纹副处定期涂抹润滑脂即可维持顺畅操作，适合作为车间常备的小型起重支撑工具使用。
