剪式车载起重支撑装置结构设计

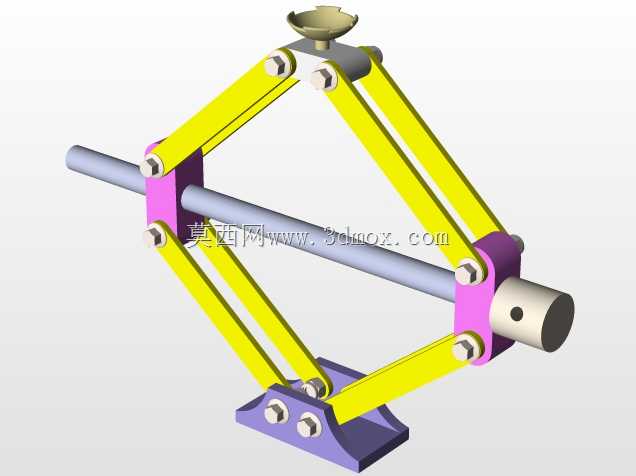

日常车辆维保场景里，这类剪式举升装置是私家车主、小型维修点位最常用的便携起重工具，主要适配普通乘用车、低速四轮车的轮胎更换、底盘简易检修作业，不需要额外配套动力源，纯机械传动的结构完全规避了液压类工具长期存放易漏油、密封件老化失效的问题，哪怕在后备箱闲置数月甚至数年，取出后依然可以正常操作使用。从结构设计逻辑来看，整套装置采用对称菱形剪臂布局，上下两组铰接臂通过销轴连接，中间贯穿的传动丝杆是核心传力部件，转动丝杆时两端的螺母座会沿丝杆轴向同步靠拢或分离，带动剪臂完成开合动作，进而实现顶部支撑托台的升降，这种对称结构能保证举升过程中托台始终保持水平，不会出现偏载侧倾的风险。设计时剪臂采用了等长对称的板材结构，铰接孔位的同轴度公差控制在0.1mm以内，避免动作过程中出现卡滞，每处铰接位置都预留了足够的转动间隙，同时销轴端部采用防松螺母锁止，防止反复举升过程中销轴脱出引发安全事故。底部支撑座做了加宽平底设计，接触面积足够大，在平整的硬化路面上使用时可以分散载荷，不会轻易下陷，顶部的托台做了弧形凹槽结构，刚好可以卡入车辆底盘指定的支撑筋位，避免举升过程中滑脱。整套装置收拢后整体外形呈长条状，可以轻松放入车辆后备箱的工具槽内，不会占用过多储物空间，完全展开后最高举升高度可以满足普通家用轿车更换轮胎的离地间隙需求，最低收拢高度适配大部分家用车底盘的初始离地间隙，不需要额外垫高就能直接塞入车辆底盘下方。传动丝杆采用梯形螺纹设计，具备自锁特性，举升到任意高度后都可以自动锁止，不会因为载荷作用出现自动回落的情况，操作时只需要配套的摇柄套入丝杆端部的连接头，往复转动摇柄就能完成升降，单人即可独立操作，不需要额外辅助。在结构强度校核层面，剪臂板材的厚度、销轴的直径都经过载荷验算，完全覆盖对应额定举升重量的受力需求，铰接点的受力分布经过优化，避免局部应力集中导致部件变形，整套装置没有复杂的异形结构，所有零部件都可以采用常规的机加工、冲压工艺完成生产，制造成本可控，后期维护也十分简便，只需要定期在丝杆螺纹位置、铰接销轴处涂抹少量润滑脂，就能保证操作时的顺畅度，不会出现卡涩、费力的情况。
