剪式汽车举升支撑千斤顶结构设计

日常汽修场景里，更换轮胎、检查底盘悬挂紧固件、排查制动管路渗漏这类作业，都需要将车辆局部抬升离开地面，剪式汽车千斤顶正是适配这类零散维修、应急换胎场景的便携支撑设备，相比液压类举升设备，它结构紧凑收纳后体积小，随车放置不占用过多后备箱储物空间，不需要额外加注液压油，不存在长期放置后密封件老化漏油失效的问题，日常存放几乎免维护。

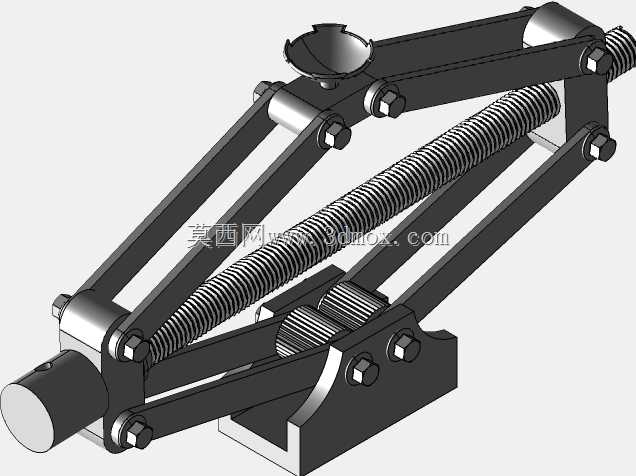

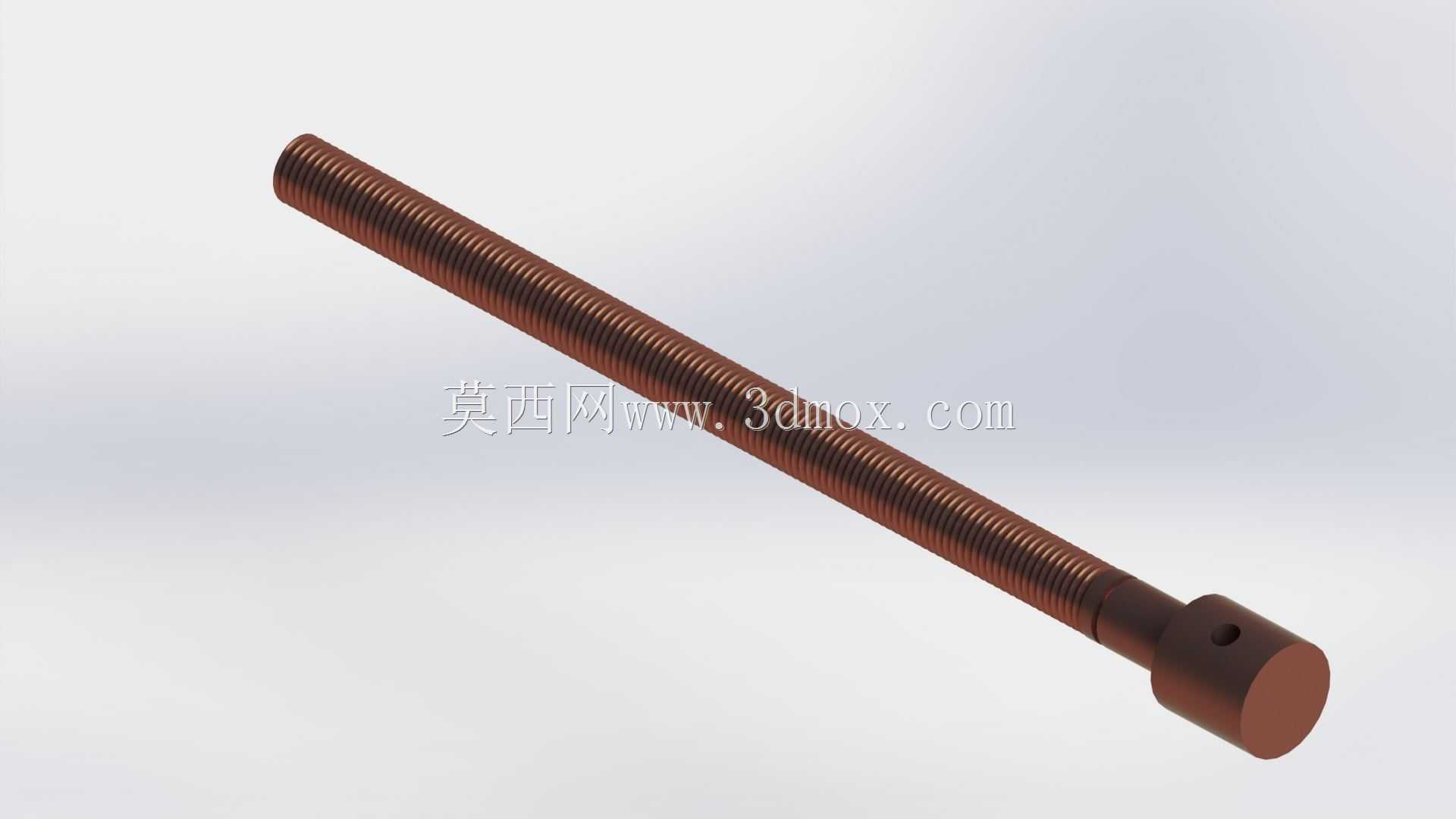

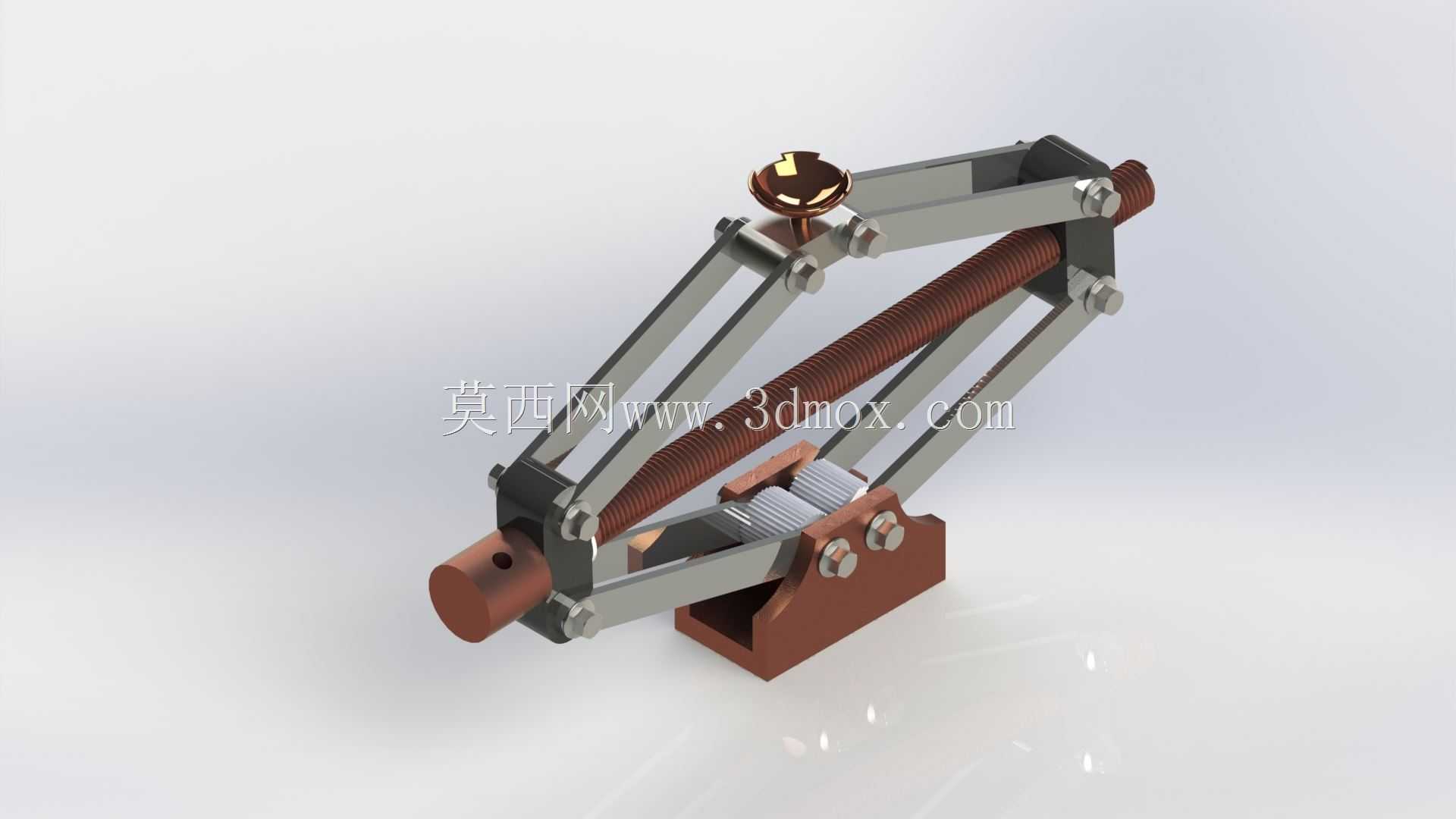

这款剪式千斤顶采用对称铰接剪臂结构作为力的传递载体，核心传动部件为梯形传动螺杆，螺杆两端分别连接两组剪臂的铰接端，转动顶部的驱动头时，螺杆带动两组剪臂的铰接端沿轴向靠近或远离，从而实现顶部支撑托台的升降动作，梯形螺纹具备自锁特性，当举升到位停止转动螺杆后，支撑臂不会因为车辆载荷作用自行回缩，不需要额外加装锁止销就能保证支撑状态的稳定性，避免作业过程中支撑失效引发安全风险。

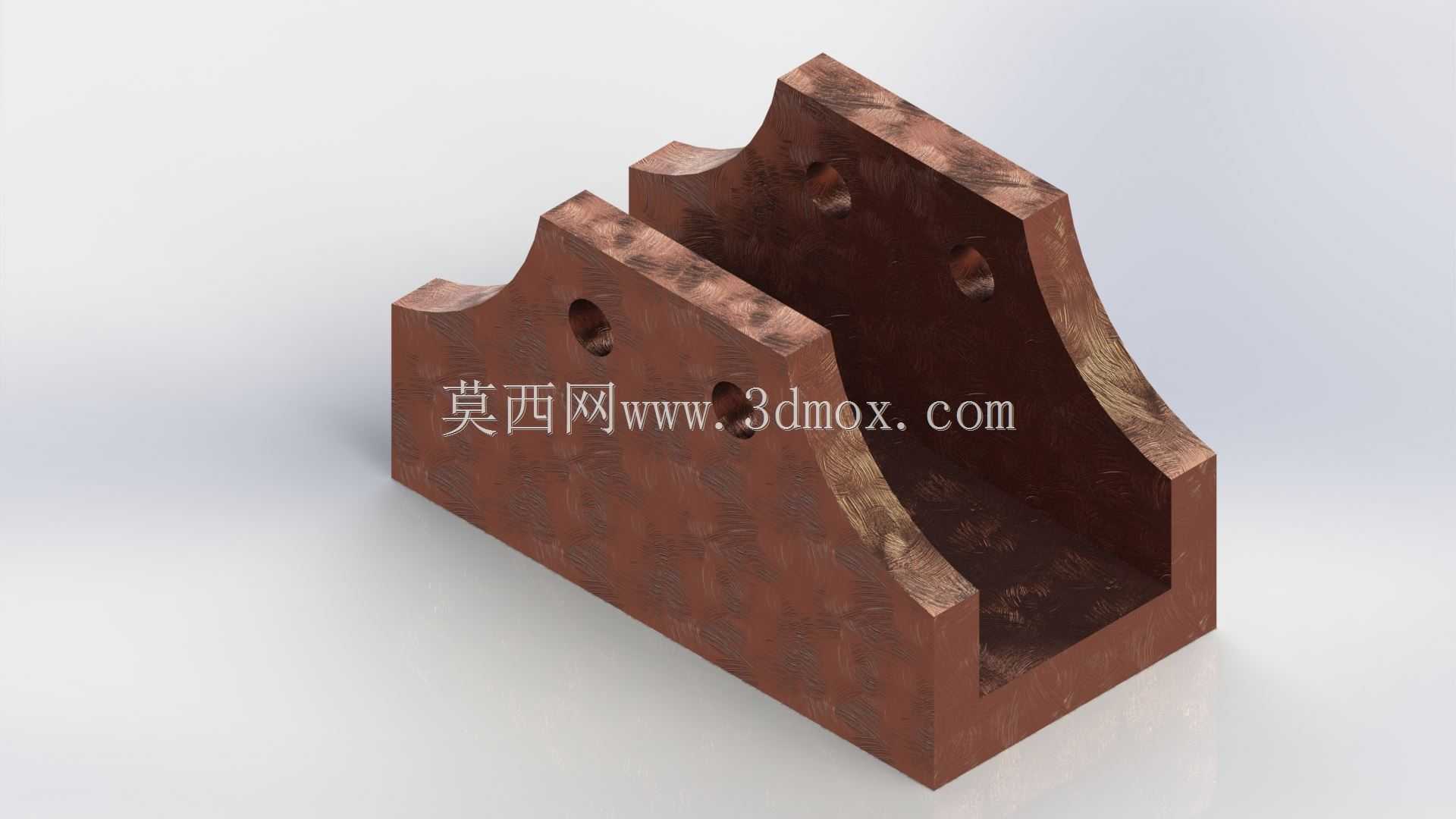

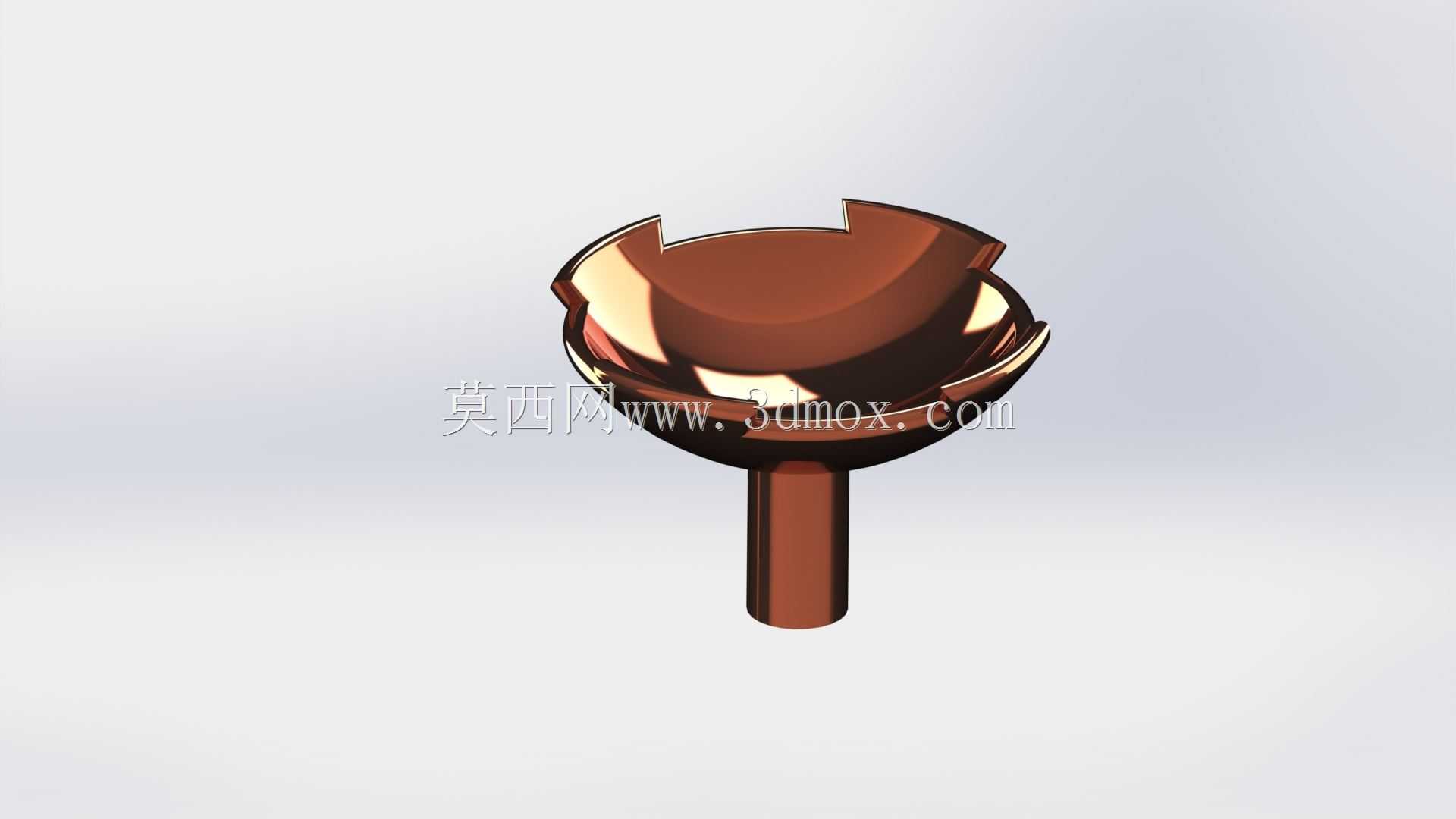

设计过程中首先要确定额定承载上限，对应普通家用轿车的整备质量，单侧支撑载荷按照单轮最大承载的1.5倍设置安全余量，剪臂采用冷轧钢板冲压成型，铰接位置采用销轴连接，销轴与剪臂安装孔之间预留合理的转动间隙，保证升降过程中剪臂动作顺畅无卡滞，同时避免间隙过大导致举升后支撑台出现横向晃动。底部支撑座采用加宽的一体式铸钢底座，接触地面的一侧做防滑纹理处理，在平整的硬化路面、铺装路面使用时，底座不会出现滑移，支撑托台的顶面做弧形凹槽设计，刚好贴合车辆底盘的指定支撑加强筋位置，避免举升过程中托台滑脱，也防止硬接触刮伤底盘防腐涂层。

从安装边界来看，收纳状态下整体高度控制在100mm以内，能够轻松伸入大部分家用轿车的底盘下方，不需要额外挖槽或者垫高地面，最大举升高度可以达到350mm以上，足够将轮胎抬离地面100mm以上，满足换胎时拆卸螺栓、取出备胎的操作空间需求，整体结构没有突出的尖锐棱角，收纳后可以直接放入随车工具包内，不会刮伤后备箱内饰。传动螺杆的端部设计有标准的方头驱动接口，可以适配随车配套的摇把，也能配合棘轮扳手快速转动，在应急场景下不需要专用工具就能完成举升操作。铰接销轴的两端做铆压处理，避免长期使用后销轴脱出，所有金属部件表面都做喷塑防锈处理，在潮湿的雨天使用后也不容易出现锈蚀，延长设备的使用寿命。
