T型手柄手动螺旋钻孔工具结构设计

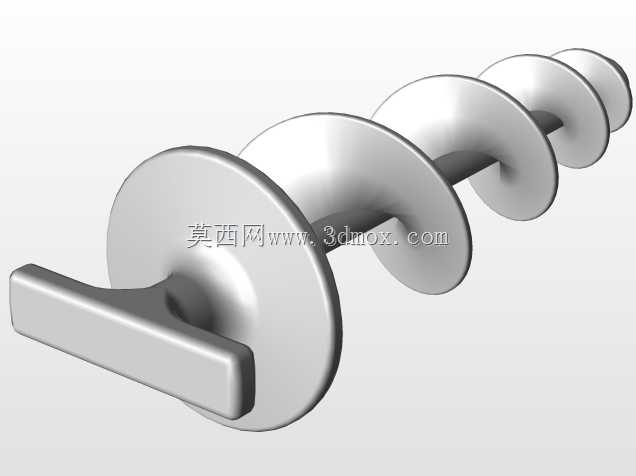

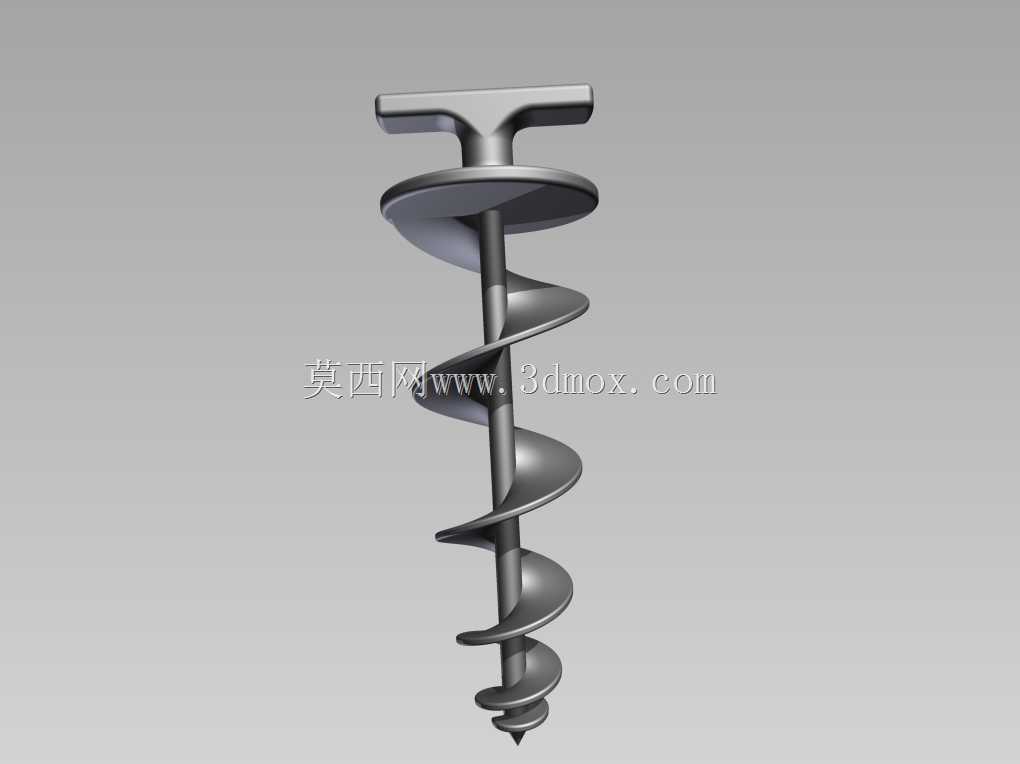

这款手动螺旋钻孔工具的设计，最初是面向户外松散土层、园艺作业场景的手动钻孔需求开发，区别于电动钻孔设备，它无需外接动力源，完全依靠手部施加的下压力与旋转扭矩完成进给作业，在无供电的野外作业、家庭园艺松土打穴、小型种植坑开挖场景中，适配性远高于电动设备，不会出现线缆牵绊、电池亏电的问题，单人即可独立完成操作。从结构设计逻辑来看，顶部的T型手柄采用等宽对称结构，横向握持段的长度经过受力测算，既保证双手握持时能施加足够的旋转扭矩，又不会因为力臂过长导致操作时剐蹭周边障碍物，手柄与螺旋主轴的连接位置做了圆弧过渡处理，避免应力集中导致的根部断裂，长期承受交变扭矩也不会出现结构失效。螺旋叶片部分采用等厚变螺距设计，靠近钻头尖端的位置螺距更小，能够在初始钻进阶段快速切入土层，减少初期进给需要施加的下压力；向上延伸的中段螺距逐步增大，能够将钻进过程中切削下来的土体顺着螺旋叶片的导程快速向上排出，避免土体在孔内积压导致钻具卡滞，叶片的外缘做了小角度倒角处理，既保证切削刃口的锋利度，又能减少叶片与孔壁的摩擦阻力，降低操作时的扭矩负载。最下端的钻头尖端采用小锥角设计，能够在接触作业面时快速定位，不会出现钻孔偏移的问题，尖端的切削刃采用对称双斜面打磨，正向旋转时就能连续切削土体，不需要额外施加过大的轴向压力。从安装边界与尺寸适配来看，整体钻具的轴向长度适配单人站立操作的作业高度，不需要过度弯腰就能完成全程进给，螺旋段的外径对应常规园艺种植、户外打桩的常用孔径，作业后形成的孔壁规整，不会出现孔口塌陷的问题。建模过程中对螺旋叶片的曲面做了连续曲率处理，轴向可变螺距的曲线完全贴合实际加工的钣金成型逻辑，不存在无法落地的异形曲面，后续如果要做实物加工，螺旋叶片可以通过钢板拉伸成型后焊接到主轴上，手柄部分可以采用一体铸造成型后做表面防滑处理，所有配合位置的公差都按照通用五金件的装配标准预留，不需要定制特殊规格的连接件就能完成整体装配。实际使用过程中，这款工具除了土层钻孔作业，也可以适配松散物料的搅拌、冰面钻孔等场景，只要更换对应材质的叶片就能拓展使用场景，整体结构没有易损的精密部件，日常维护只需要清理叶片上附着的残渣即可，长期使用的维护成本极低。
