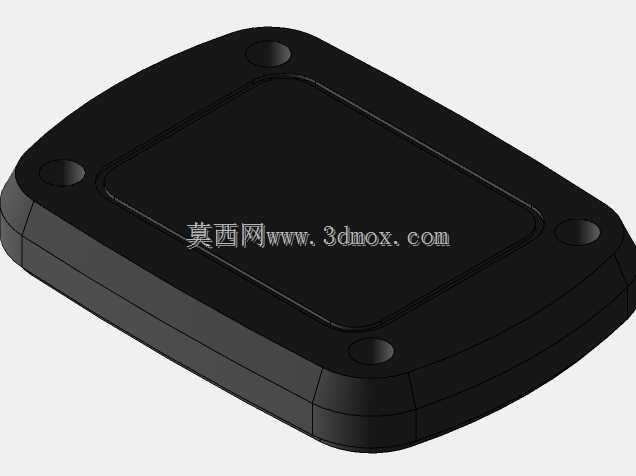

Gainta手持式ABS阻燃塑料外壳结构设计

这款手持设备外壳采用MABS阻燃材质制作，适配各类便携式检测、数据采集类手持终端的装配需求，在工业巡检、现场调试、户外作业等场景中，能够为内部的电路板、电池、传感模块提供可靠的物理防护。外壳整体采用上下扣合的分体式结构，配套的自攻螺丝可直接穿过下壳预设的安装柱，与上壳的螺柱位锁紧，无需额外设计金属嵌件，装配工序简单，适合小批量定制生产与批量量产的不同需求。外形尺寸控制在69.5×50.5×21mm的紧凑区间，单手握持时贴合掌心弧度，边缘做了R角过渡处理，长时间手持操作不会产生硌手的不适感，外壳表面做了细磨砂处理，既可以避免日常使用中留下指纹划痕，也能提升握持时的摩擦力，减少手滑掉落的风险。材质选用UL94V0阻燃等级的MABS塑料，在电气类手持设备的应用场景中，即便内部电路出现异常发热、打火的情况，外壳也能起到阻燃隔离的作用，满足电气安全的相关要求，同时该材质具备良好的抗冲击性能，日常使用中的轻微磕碰、跌落都不会出现壳体开裂的问题。设计阶段充分考虑了内部元器件的安装边界，壳体内侧预留了统一高度的支撑筋位，可直接固定标准尺寸的PCB板，电池仓区域做了独立的限位结构，避免设备晃动时电池移位接触不良，上下壳的合模面做了错位止口设计，既可以提升装配时的定位精度，也能阻挡日常使用中的灰尘、溅水进入壳体内部，提升设备在复杂工况下的适应能力。壳体外侧没有多余的突出结构，方便后续根据不同客户的需求做丝印标识、开孔加装按键或者接口的二次加工，配套的安装螺丝长度经过匹配设计，锁紧后不会穿透壳体表面，保证外观的完整性。这类手持外壳的设计核心是在紧凑的尺寸内平衡防护性能、握持手感与内部安装空间，避免为了追求小巧过度压缩内部元器件的排布空间，也不会因为冗余的结构设计导致壳体过大过重，影响手持操作的便携性，壳体的壁厚做了均匀化处理，注塑生产时不会出现缩痕、翘曲等成型缺陷，量产良率更高。
