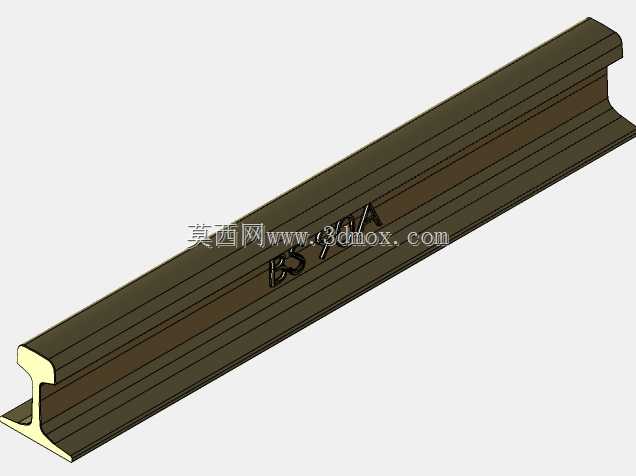

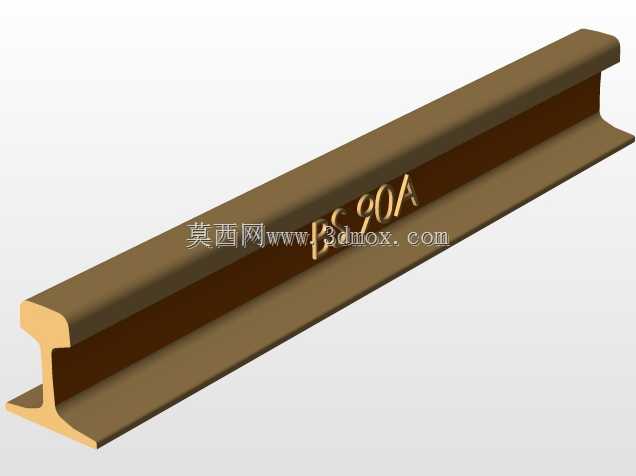

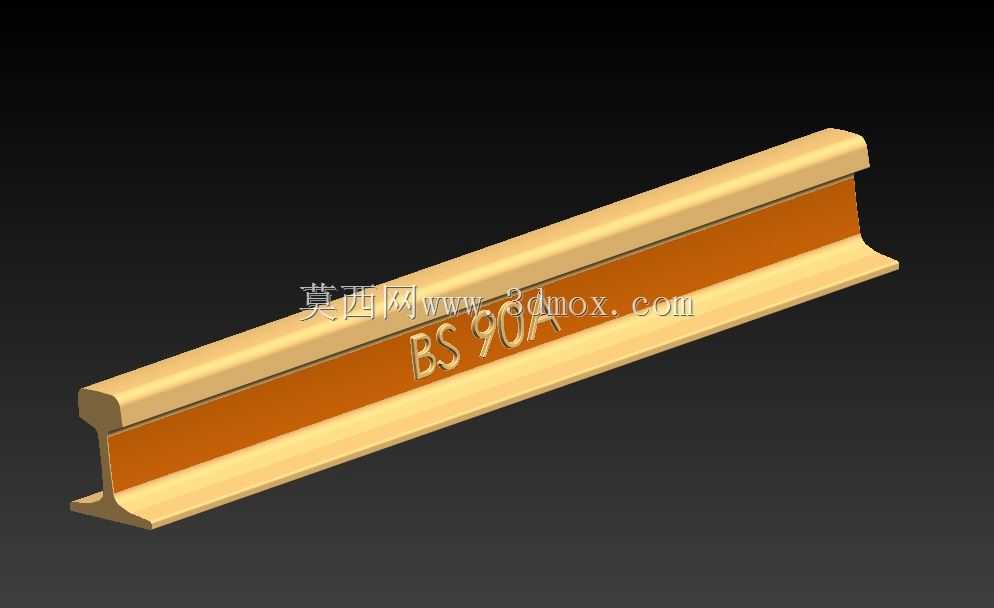

BS90A铁路认证轨条结构三维建模

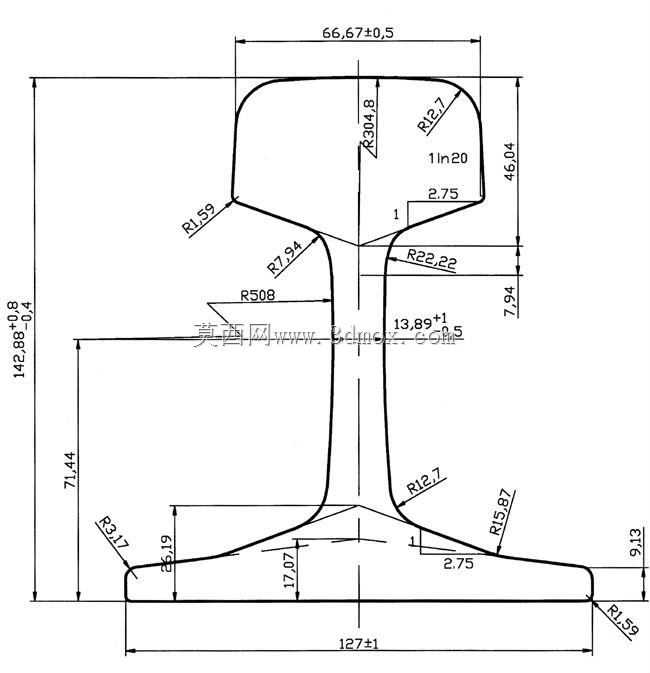

在铁路线路铺设、轨道运维装备开发以及轨道交通相关教学实训场景中，标准轨件的精准三维模型是结构校核、工装设计、装配模拟环节不可或缺的基础参考。本次构建的BS90A认证轨条模型，完全贴合铁路行业实际应用的轨件截面特征，建模过程中优先还原轨头、轨腰、轨底三个核心功能段的轮廓过渡关系，避免非必要的倒角修饰导致与实际加工轮廓出现偏差。从实际工程应用角度出发，该轨条的轨头部分做了适配轮缘接触的圆弧过渡设计，建模时严格控制轨头踏面的曲率参数，保证后续做轮轨接触仿真、扣件装配模拟时，接触面的匹配度符合现场实际工况，不会出现轮廓错位导致的仿真结果失真。轨腰部分采用了等强度过渡的截面设计，既能够传递列车通行时的竖向载荷，也能平衡横向轮对冲击力带来的弯矩，建模时保留了轨腰与轨头、轨底衔接处的圆角特征，这部分细节直接影响轨件的应力集中系数计算，是结构强度校核环节不能忽略的关键结构。轨底部分的宽度与坡面角度完全匹配常规铁路扣件的压接尺寸边界，安装时可直接适配标准弹条、轨距块的装配空间，不需要额外做轮廓修整，能够直接用于轨道排架的装配模拟、铺轨工装的干涉检查工作。在建模思路上，优先采用截面拉伸加特征修整的方式构建主体结构，没有使用冗余的曲面拆分，保证模型的特征树简洁可编辑，后续如果需要做不同长度轨段的衍生设计，只需要修改拉伸长度参数即可快速生成，不需要重新绘制轮廓。针对轨身的标识特征，采用凸起实体特征还原，而非贴图形式，方便后续做轨件标识识别相关的视觉算法训练、检测工装定位参考时，能够直接提取实体特征做匹配。从安装边界来看，该轨条的截面尺寸完全符合对应认证标准的公差范围，轨底的支撑面平面度控制在装配要求范围内，与轨枕、垫板的接触面不存在结构干涉，在做轨道系统的整体装配时，能够直接与配套的扣件、垫板、轨枕模型完成配合，不需要反复调整轮廓适配。日常做轨道维护设备的结构设计时，比如起道器、轨距测量装置、打磨工装的开发，都可以直接调用该模型做空间干涉校验，提前验证工装与轨件的配合间隙，减少现场试制时的适配调整工作量。
