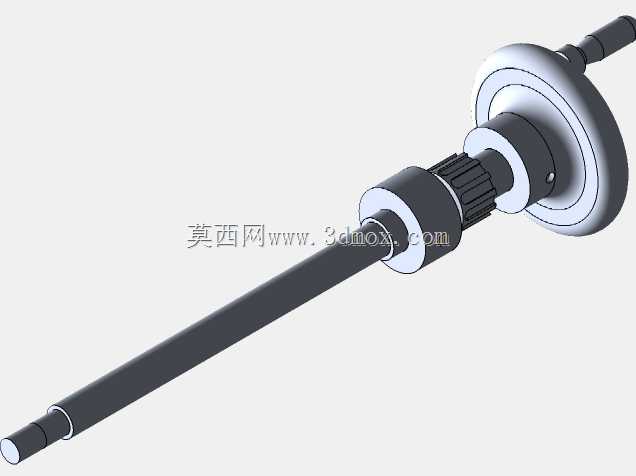

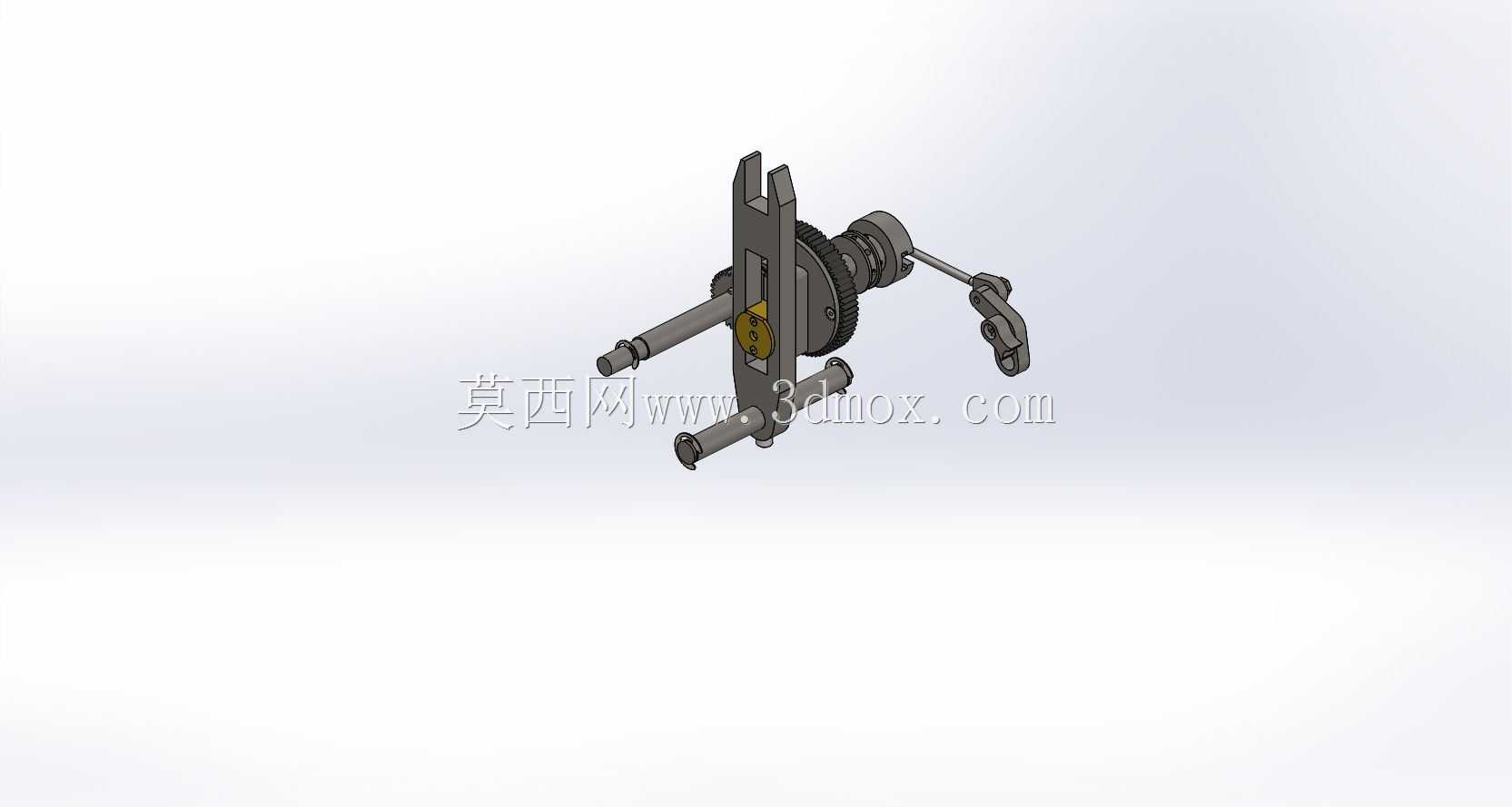

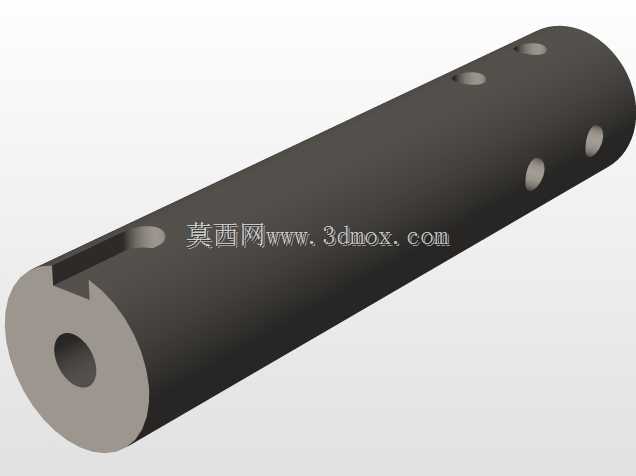

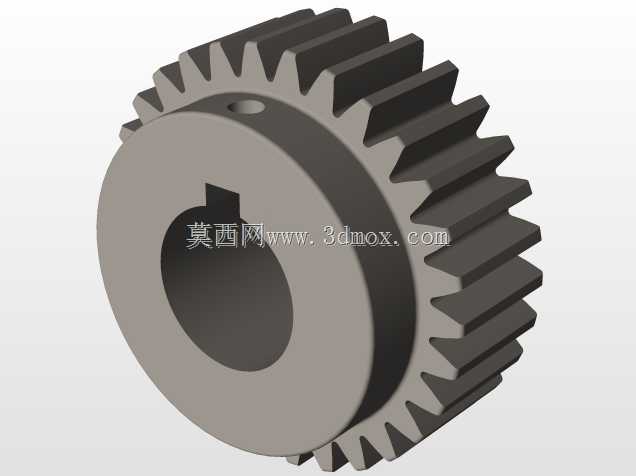

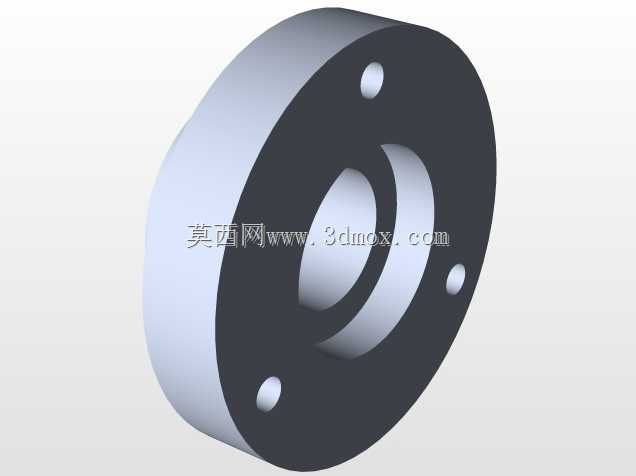

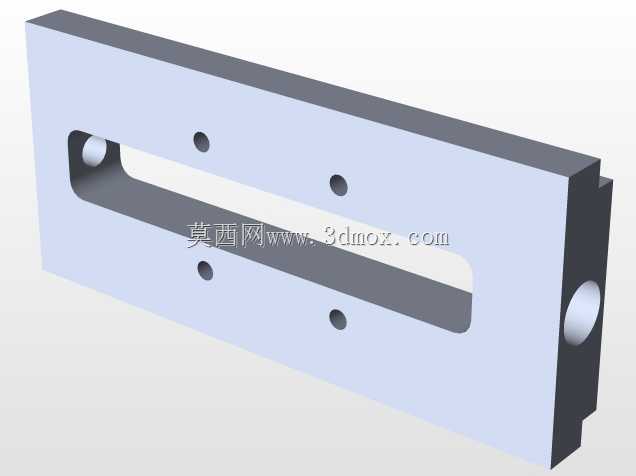

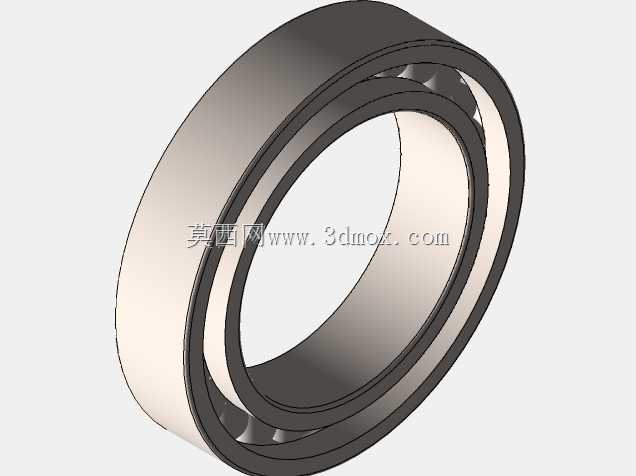

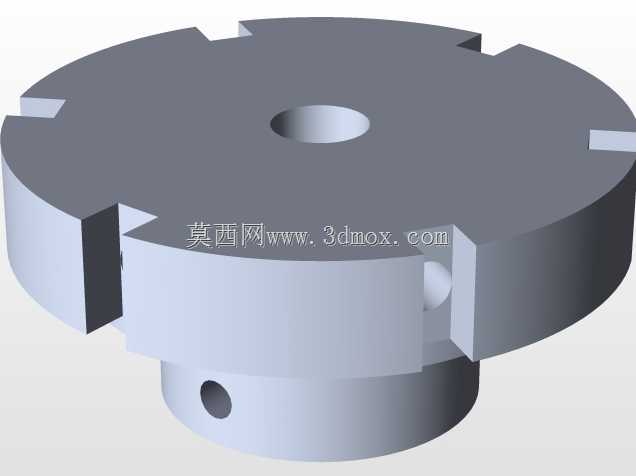

立式长轴小型金属加工成型执行构件

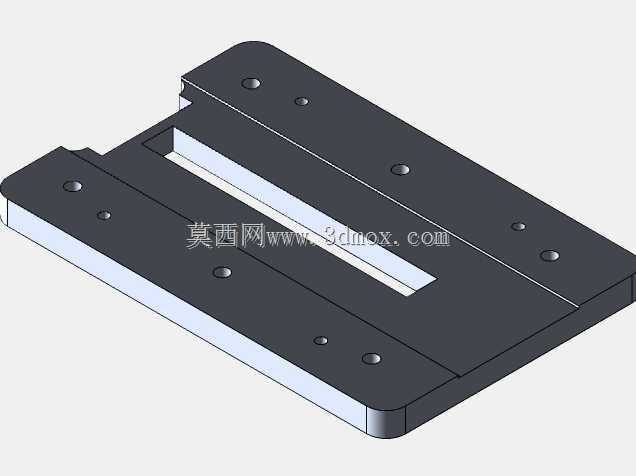

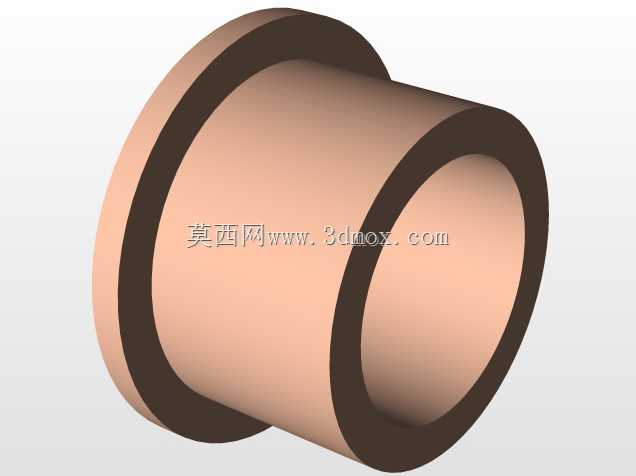

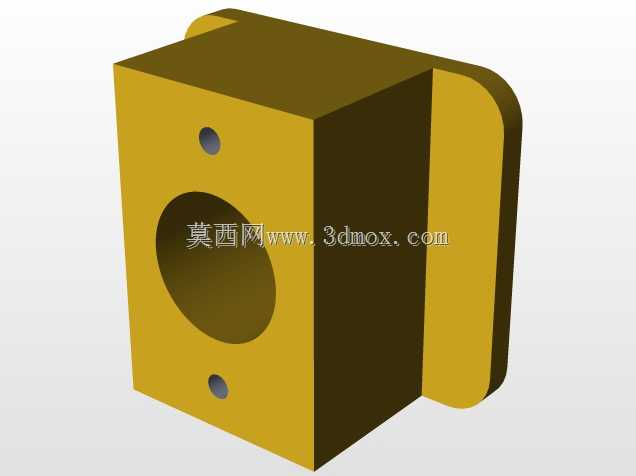

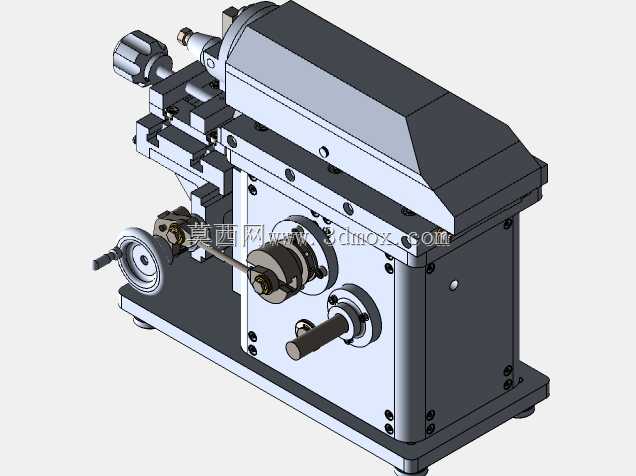

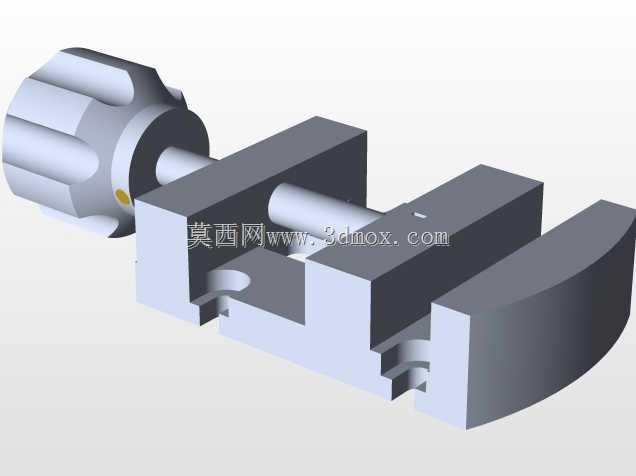

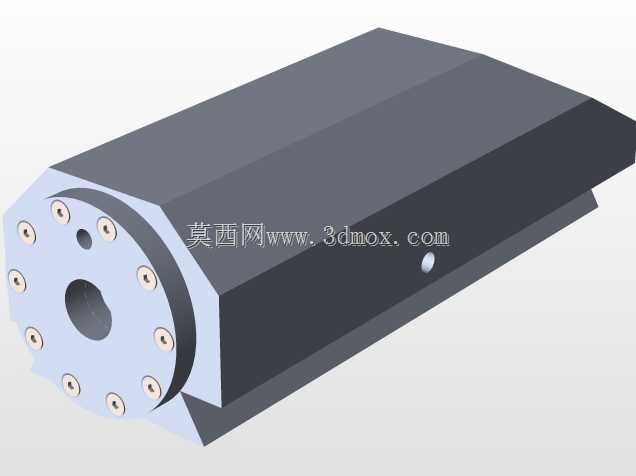

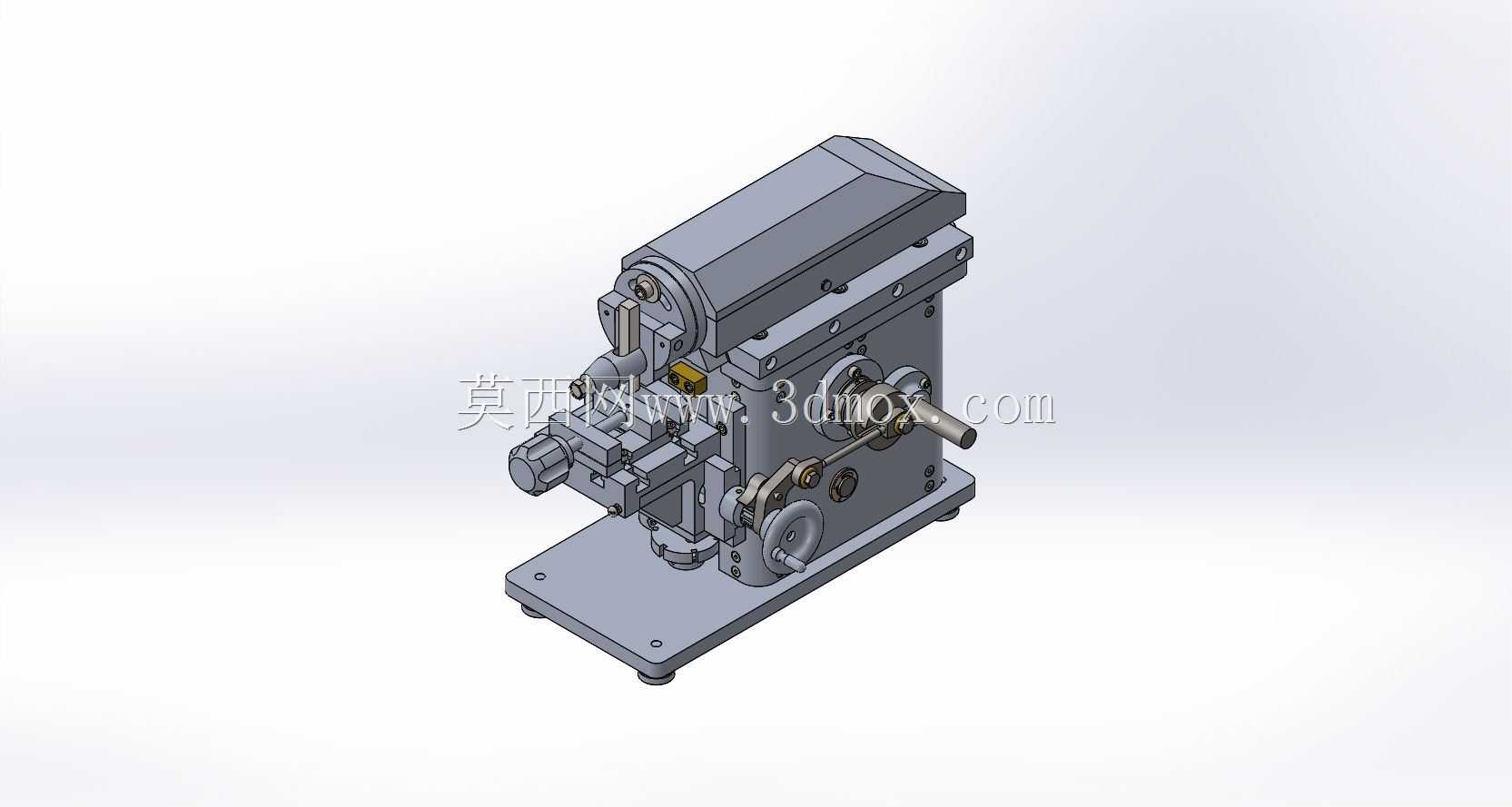

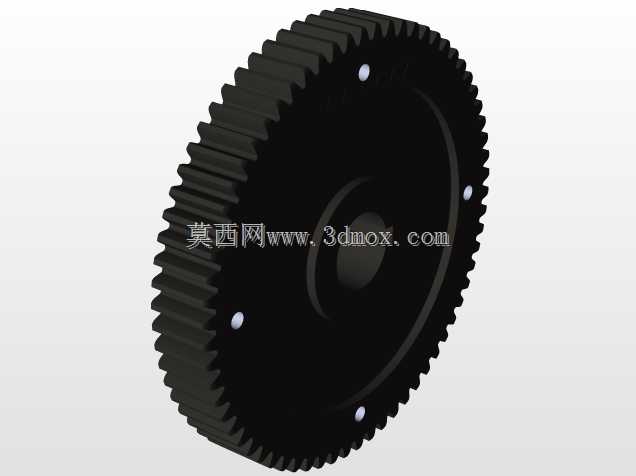

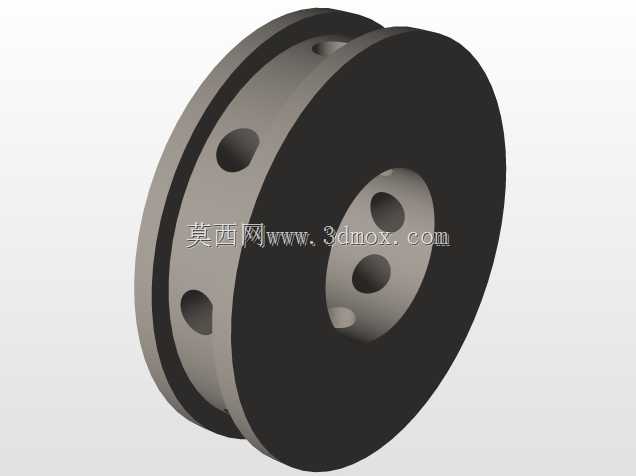

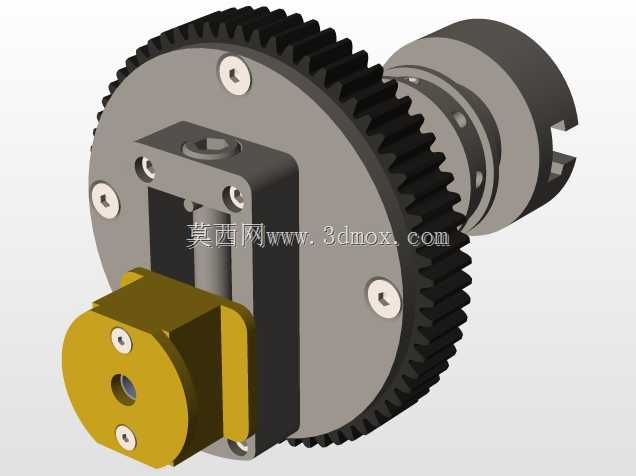

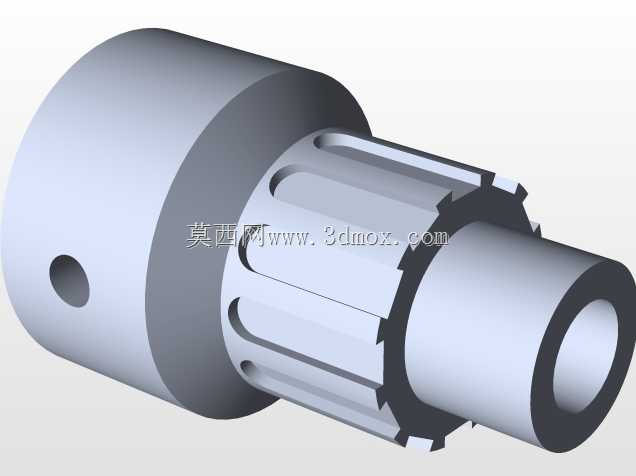

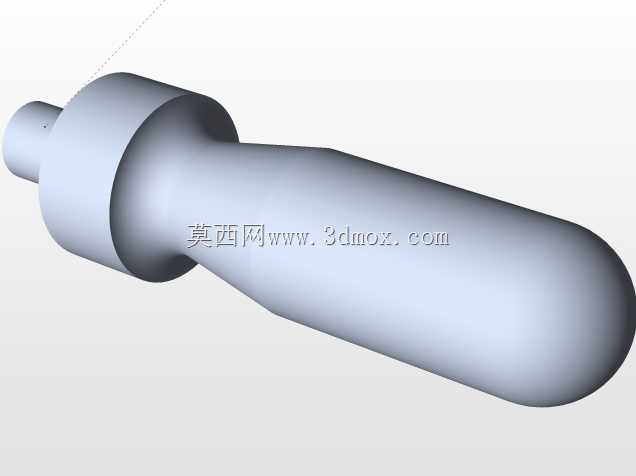

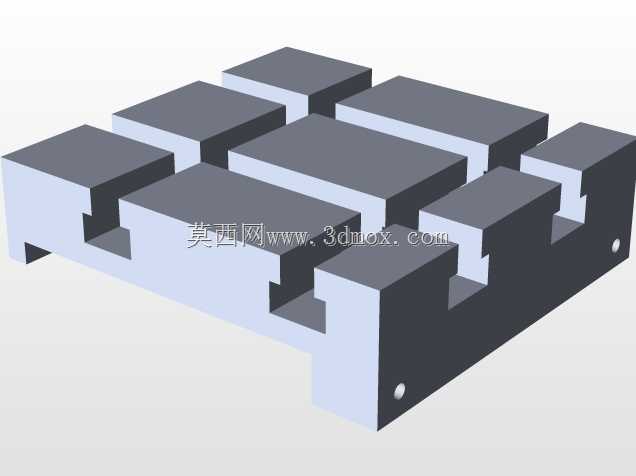

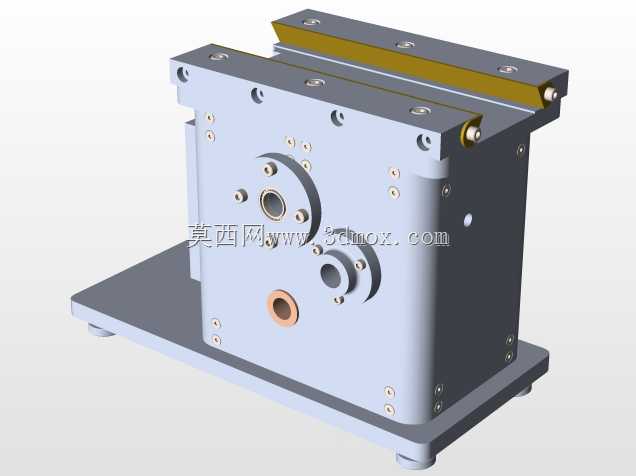

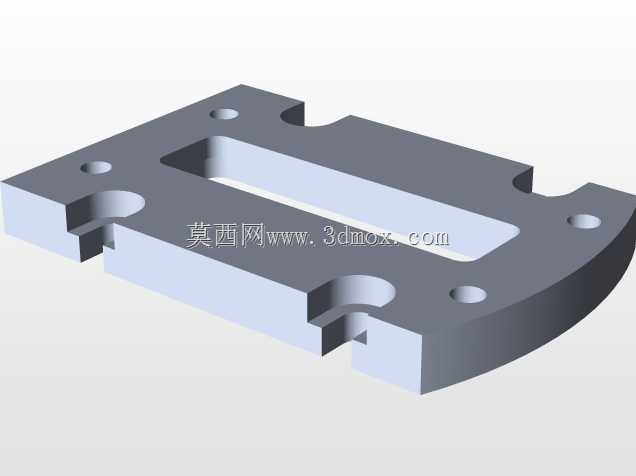

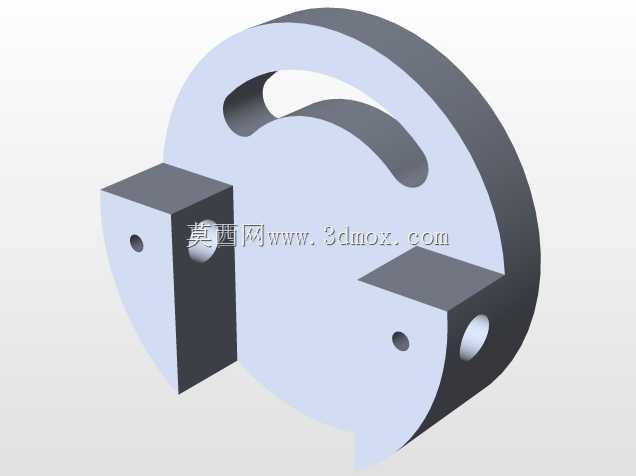

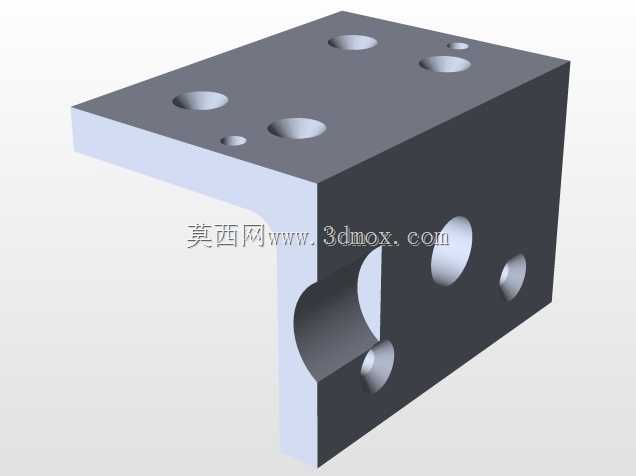

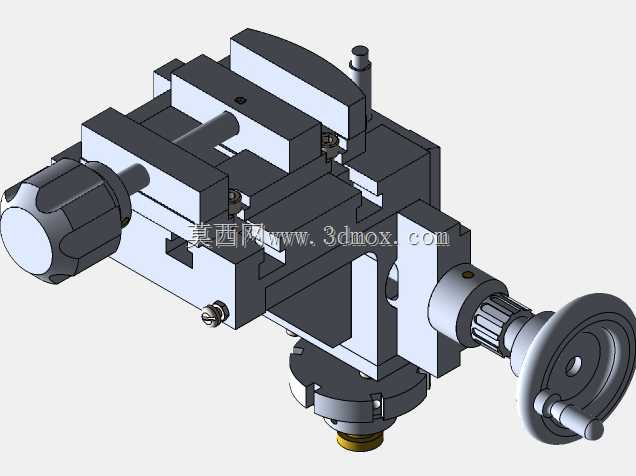

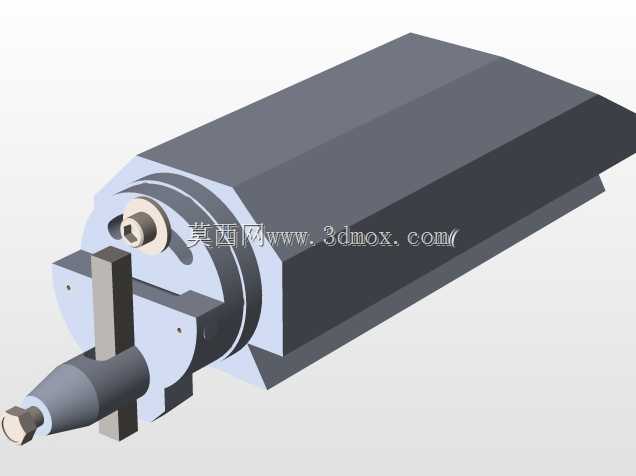

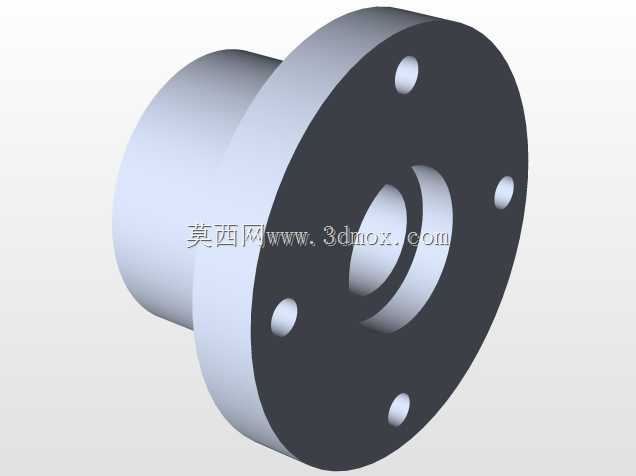

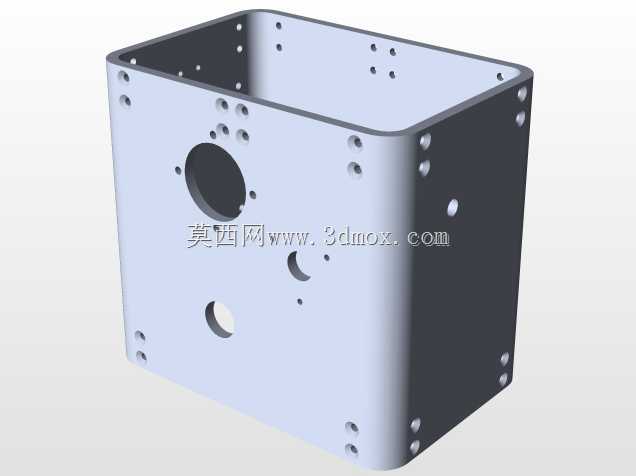

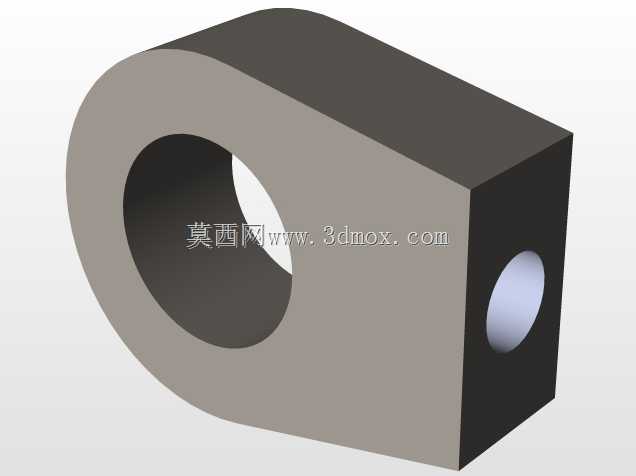

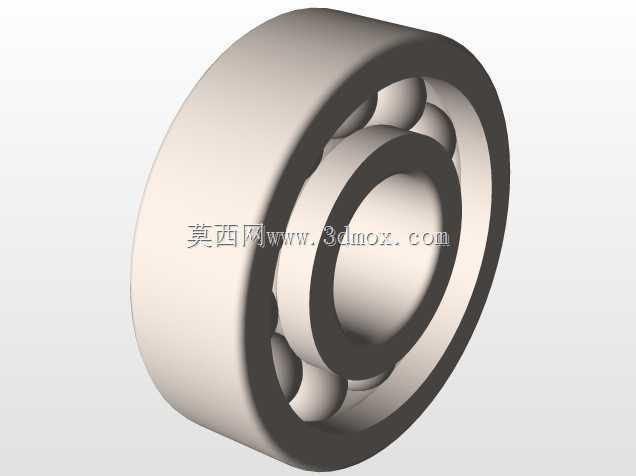

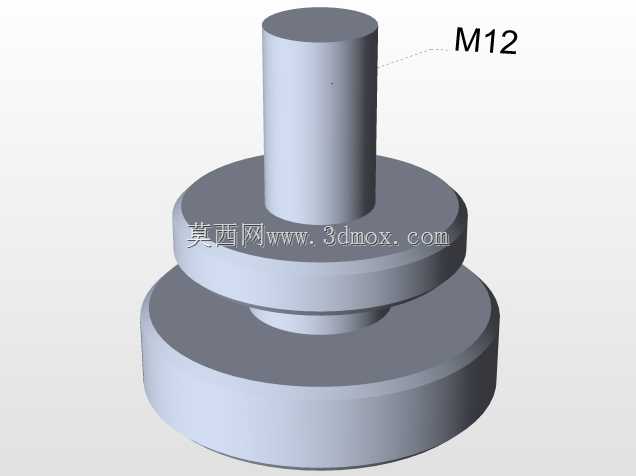

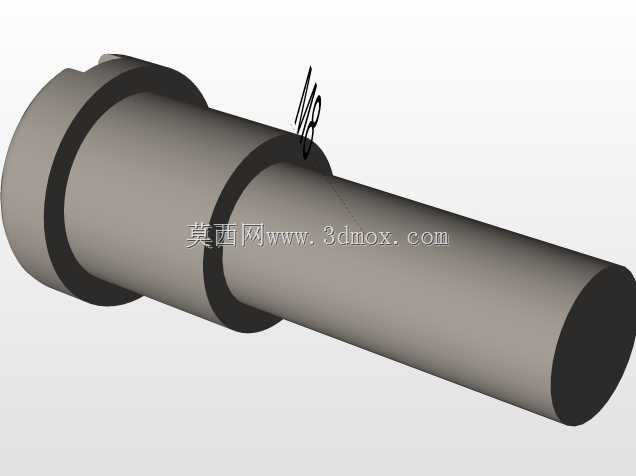

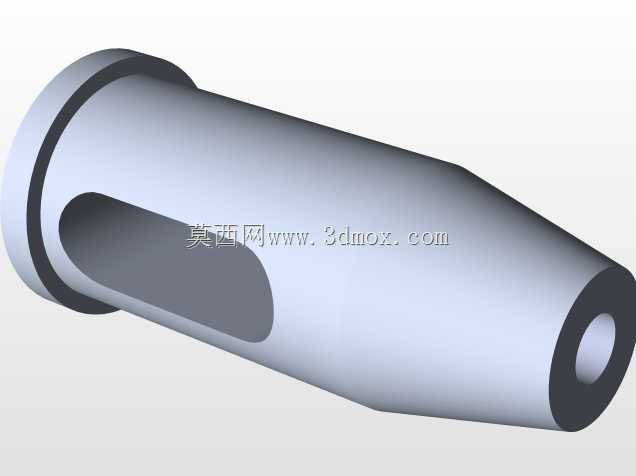

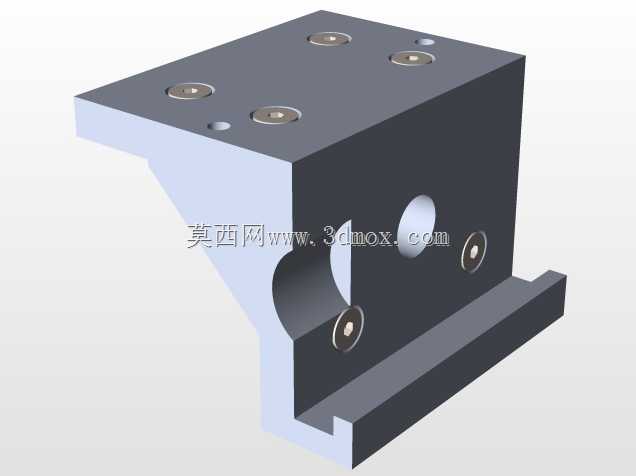

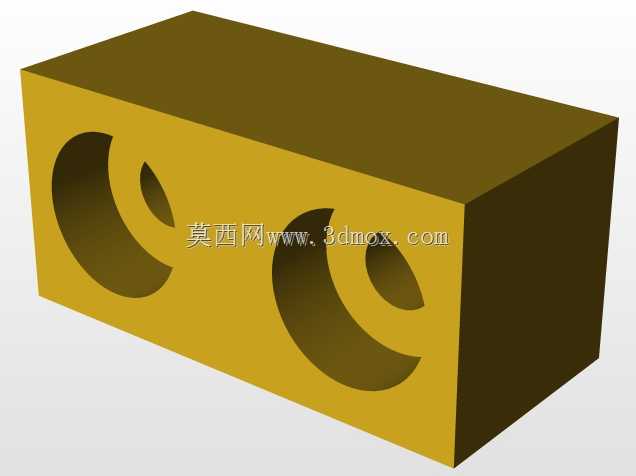

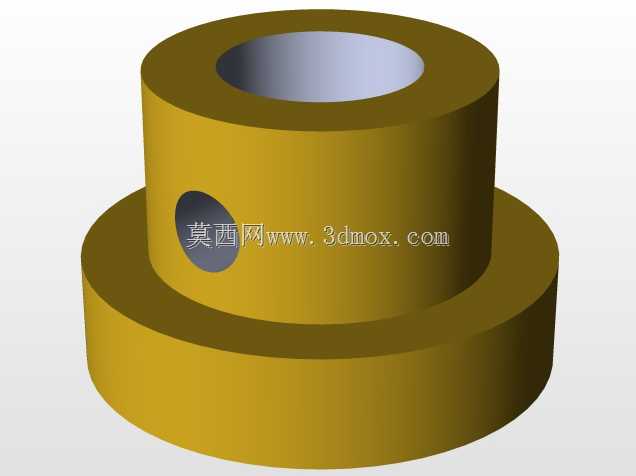

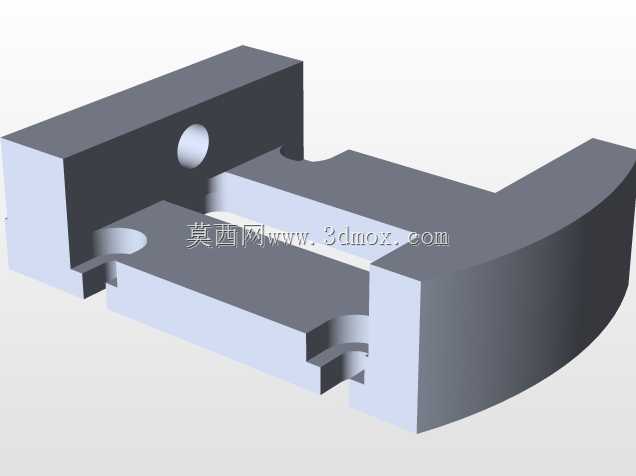

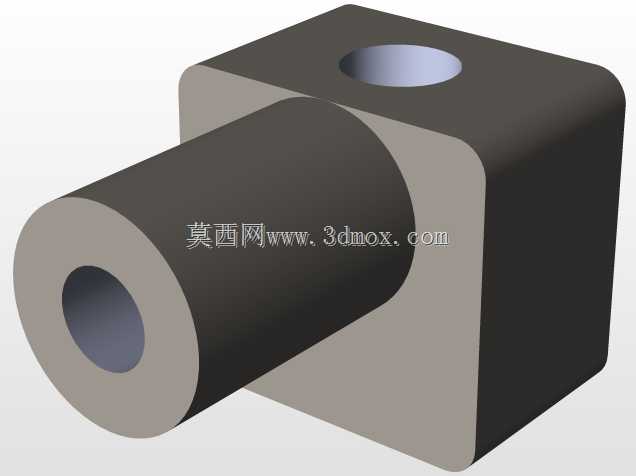

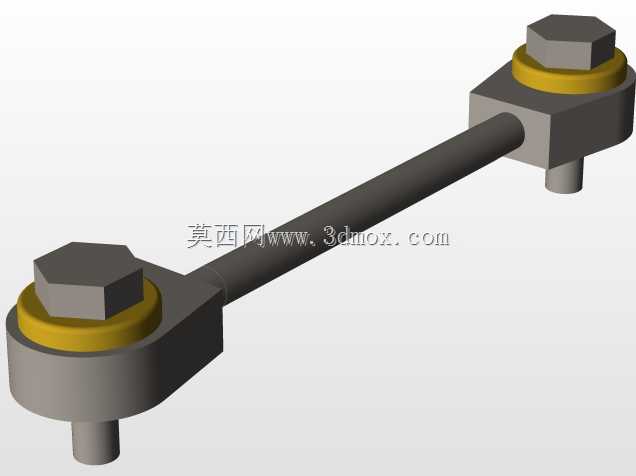

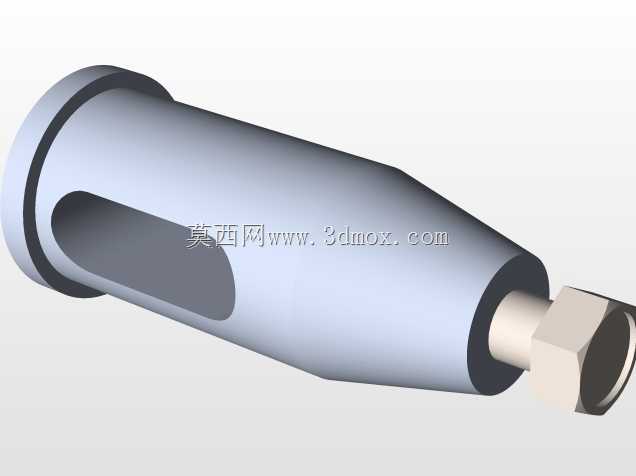

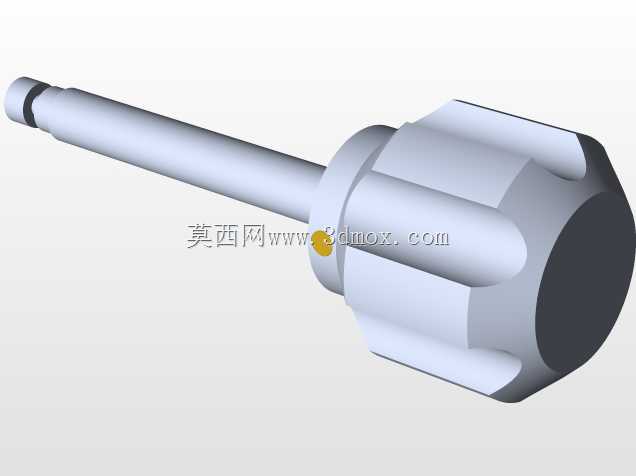

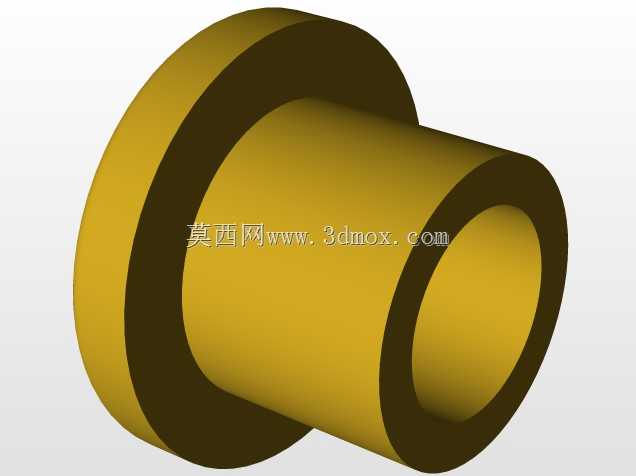

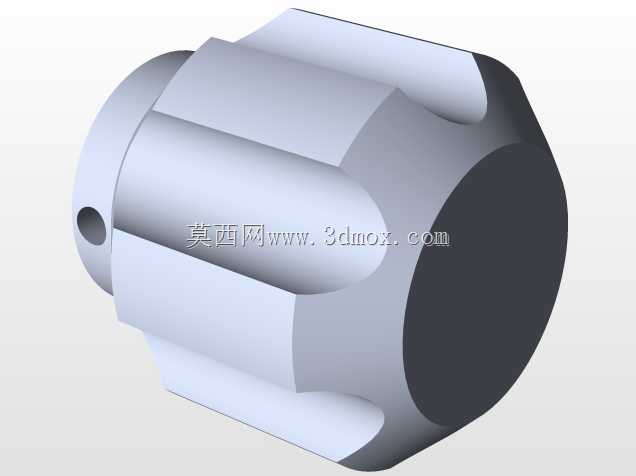

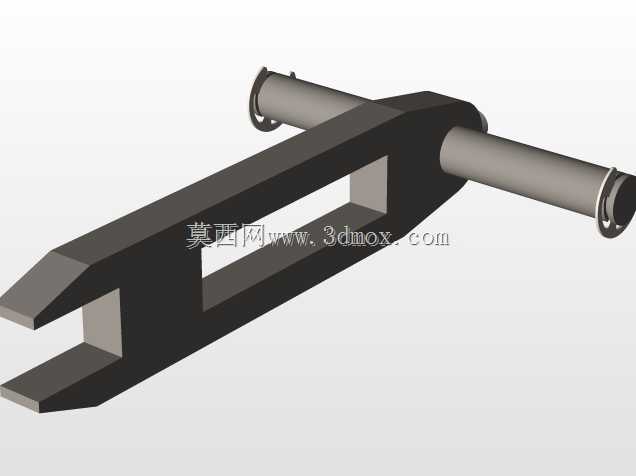

该构件为立式长轴类金属加工成型执行部件，主要应用于小型五金件冲压、浅拉伸、局部压型等金属加工工序的末端执行端，常见于桌面级小型金属加工设备、工位式小型成型工装的动力输出与压合工位，适配小尺寸薄金属板材、细金属棒料的局部成型作业，可完成小型五金端子、薄金属垫片、微型结构件的压印、折弯、铆压等加工动作，在电子五金配件、小型日用金属零件的小批量加工场景中适配性较强。从结构设计来看，整体采用等直径长圆柱主体结构，主体段为实心冷拉圆钢加工基准，上端设置缩径安装轴段，用于与驱动端的滑块、压杆或者直线执行机构的输出端配合，轴段端部预留倒角，方便装配时快速导入安装孔位，避免装配过程中刮伤配合面。主体靠近下端位置设置径向定位孔，用于安装成型工位的快换模具头，定位孔采用H7公差加工，可保证模具头安装后的同轴度，减少压合过程中的偏载磨损。长轴主体的直线度控制在0.02mm/100mm范围内，表面粗糙度达到Ra1.6，可适配直线轴承、导套类导向件的滑动配合，保证上下往复运动过程中的运动精度，避免压合过程中出现卡滞、偏斜问题。从安装边界来看，该构件整体长度适配小型桌面设备的安装空间，安装时上端轴段与驱动机构的连接孔配合长度不小于轴径的1.5倍，可保证传动过程中的连接刚性，下端工作段伸出导向套的长度根据成型行程设置，预留足够的安全退刀距离，避免上下运动过程中与工装底座发生碰撞。设计过程中针对长轴类构件的受力变形做了校核，在额定压合力下，长轴的最大挠度控制在0.05mm以内，可保证成型面的压力均匀，避免小型零件成型时出现压痕不均、成型尺寸偏差超差的问题。构件的材质选用45号钢调质处理，表面做发黑防锈处理，兼顾刚性与耐磨性，适合车间多工况下的长期使用，无需频繁做表面维护。在实际工位适配中，该构件可直接替换同安装尺寸的旧压杆，无需改动原有设备的导向与驱动结构，降低小型设备的维护改造成本，针对不同的成型工序，仅需更换下端安装的模具头即可切换加工功能，适配多品种小批量的小型金属零件加工需求。
