辐条式带轮结构三维设计

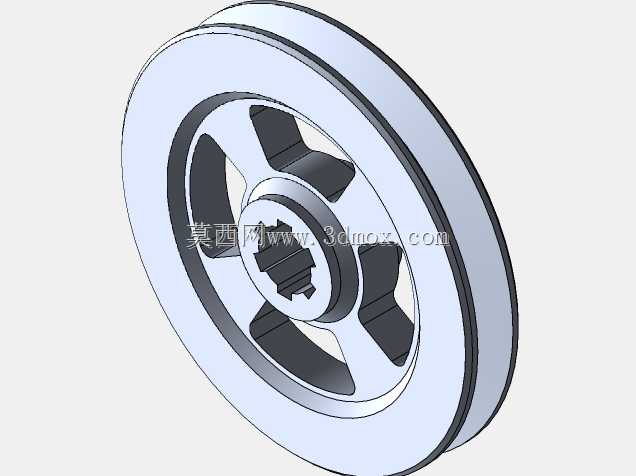

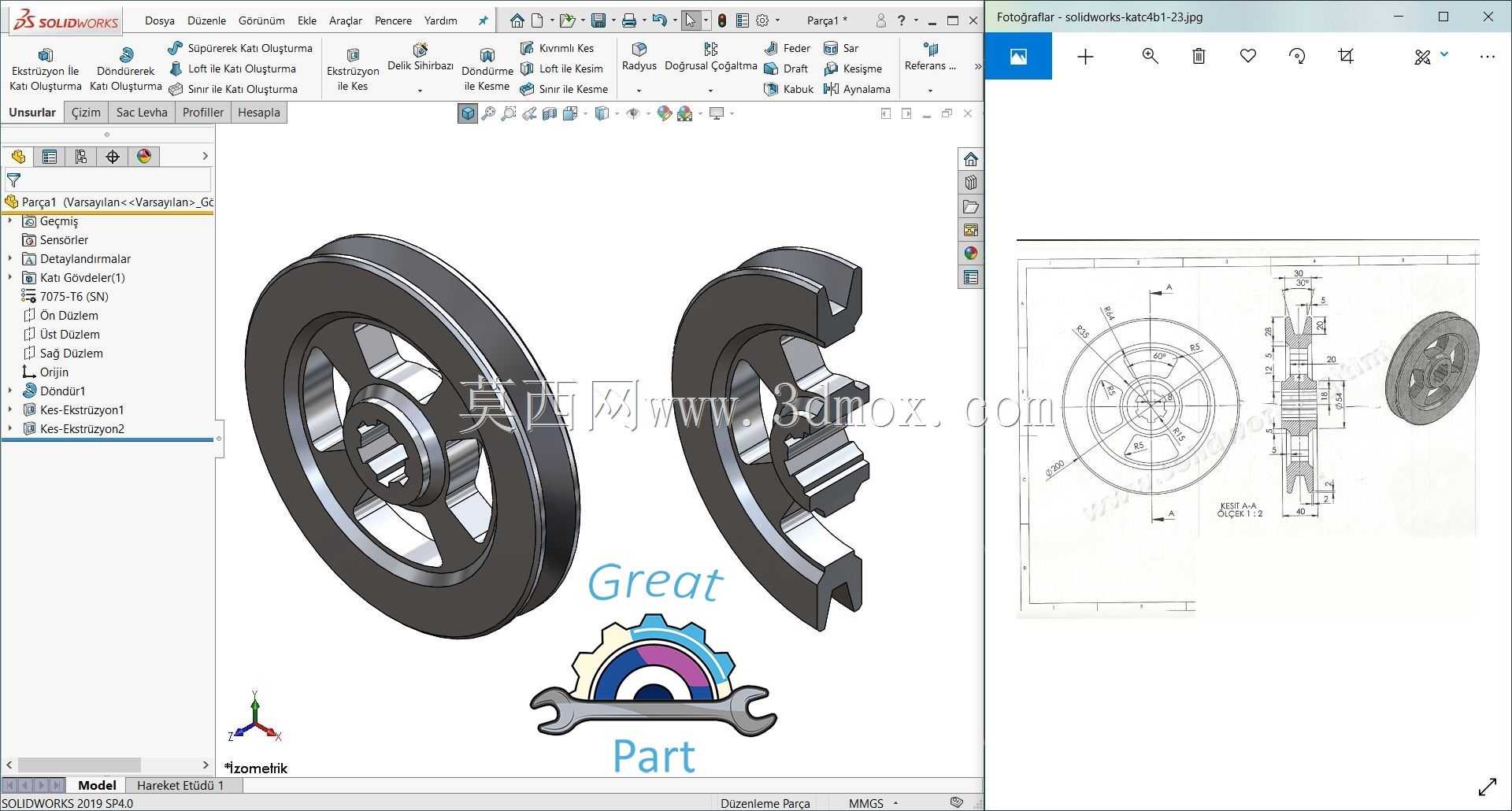

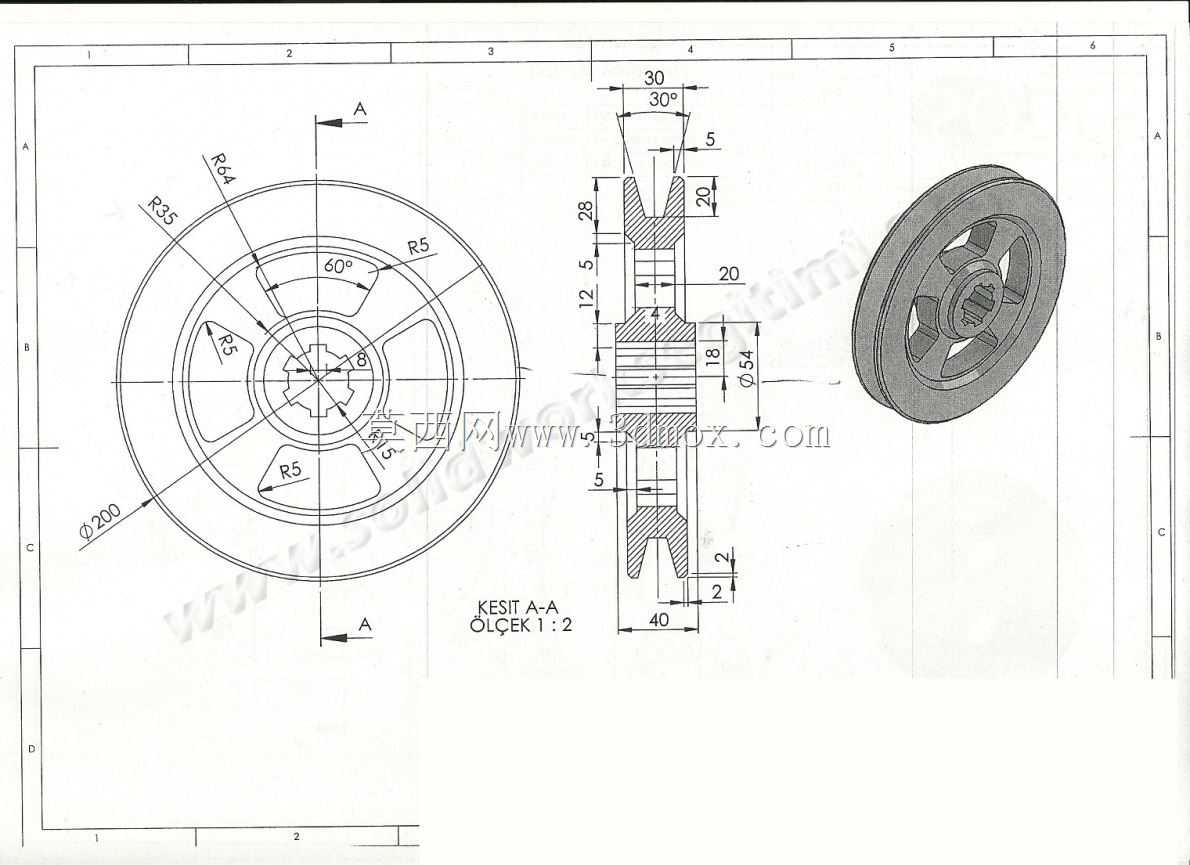

这类辐条式带轮多用于中小功率的机械传动场景，常见于轻工输送设备、小型机床辅机、农用机械的动力传递环节，承担着将电机输出扭矩通过皮带传递至从动轴的核心作用，相比实心轮体，辐条结构能在保证结构强度的前提下大幅降低自身重量，减少轴系的转动惯量，启动阶段对电机的冲击更小，也能降低长期运转过程中的动不平衡量。从结构设计来看，轮缘部分做了适配标准V带的梯形槽设计，槽面的粗糙度与槽型角度严格匹配传动带的接触要求，避免运转过程中出现打滑、带体异常磨损的问题；轮毂部分设计有键槽结构，可通过平键与传动轴实现周向固定，同时轮毂端面预留有轴向定位的台阶面，安装时可贴合轴肩完成轴向限位，不需要额外加装过多定位套就能保证轮体的安装位置精度。辐条部分采用均匀分布的三辐条构型，每根辐条的截面做了渐变过渡处理，靠近轮毂的位置截面尺寸更大，向轮缘延伸过程中逐步收窄，这种设计能让扭矩传递过程中的应力均匀分散，避免应力集中在辐条与轮毂、轮缘的连接位置，长期承受交变载荷时也不容易出现疲劳断裂问题。从安装边界来看，轮体的轴向厚度控制在适配单根B型V带的尺寸范围，轮毂内孔直径适配常规的中小直径传动轴，轮缘的外圆直径满足常规传动比下的线速度要求，运转时的外圆跳动量可控制在机械传动允许的公差范围内，不需要额外做现场的二次动平衡校正就能满足多数普通传动场景的使用要求。设计过程中同步完成了工程图的尺寸标注，涵盖轮槽尺寸、键槽公差、各部分形位公差要求，可直接用于指导生产加工，建模过程中对轮体的各个倒角、过渡圆角都做了还原，避免加工时出现应力集中的尖角，也能减少装配过程中锐边划伤操作人员的风险。
