棉籽加工CSP成套生产线设备结构

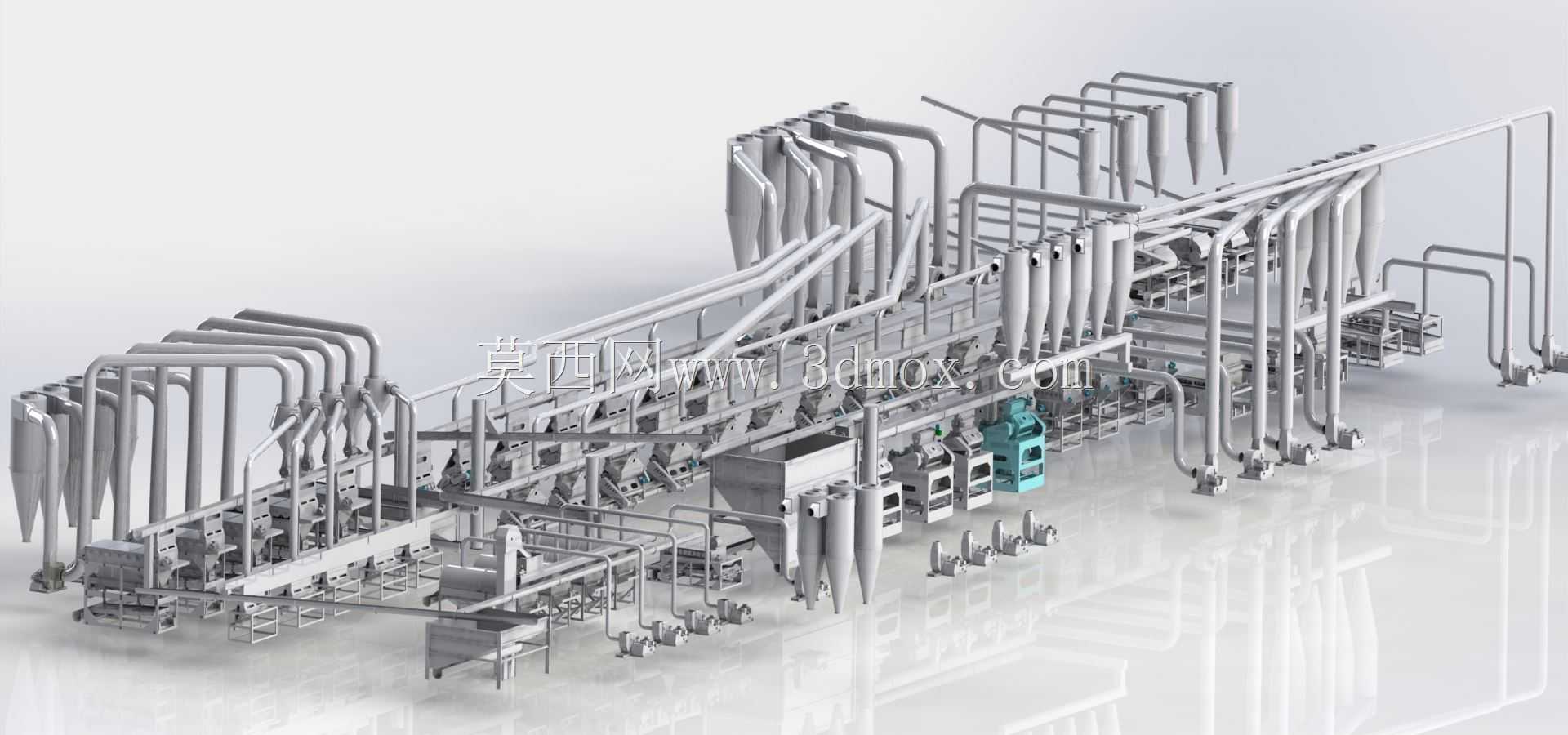

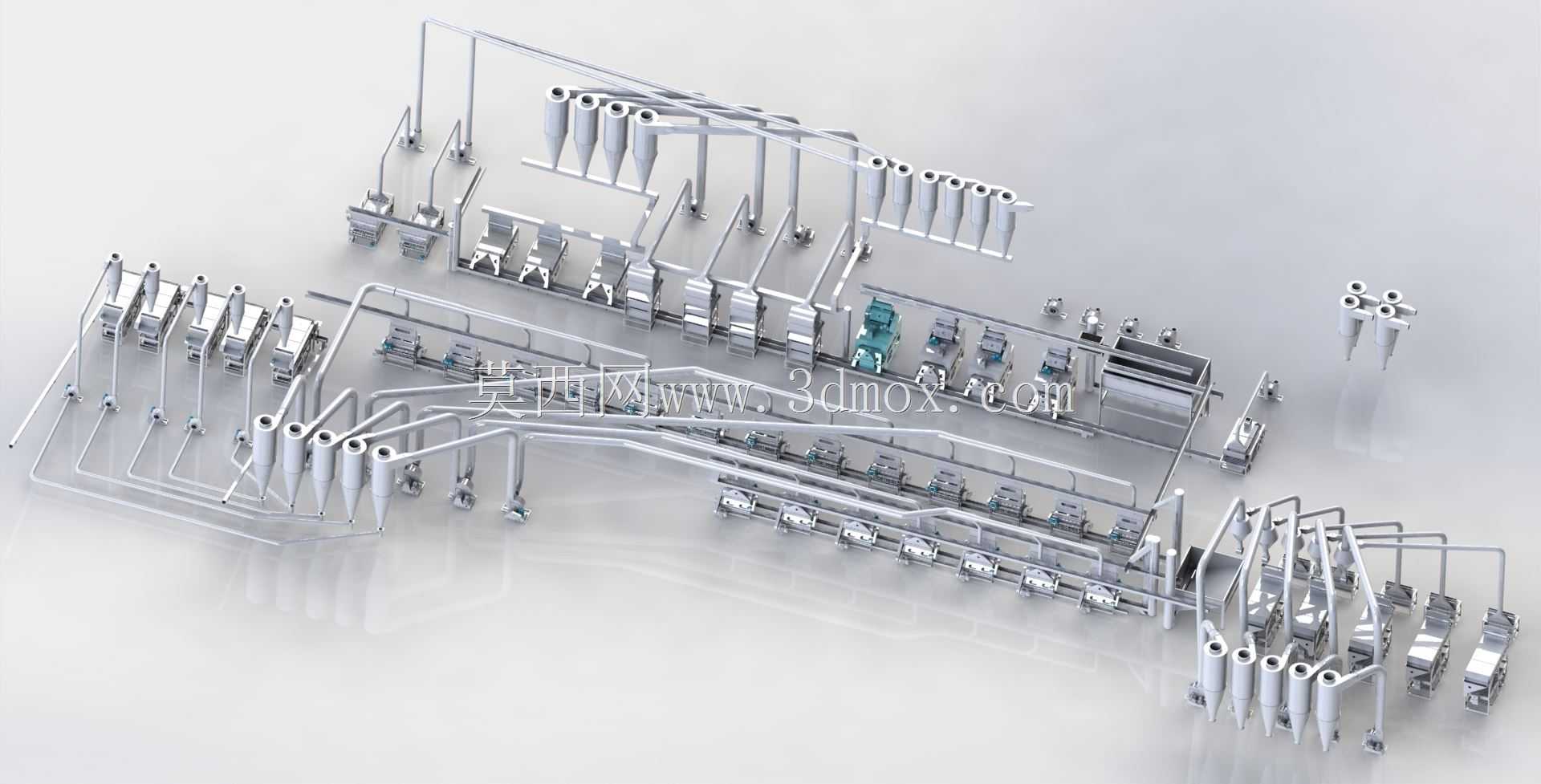

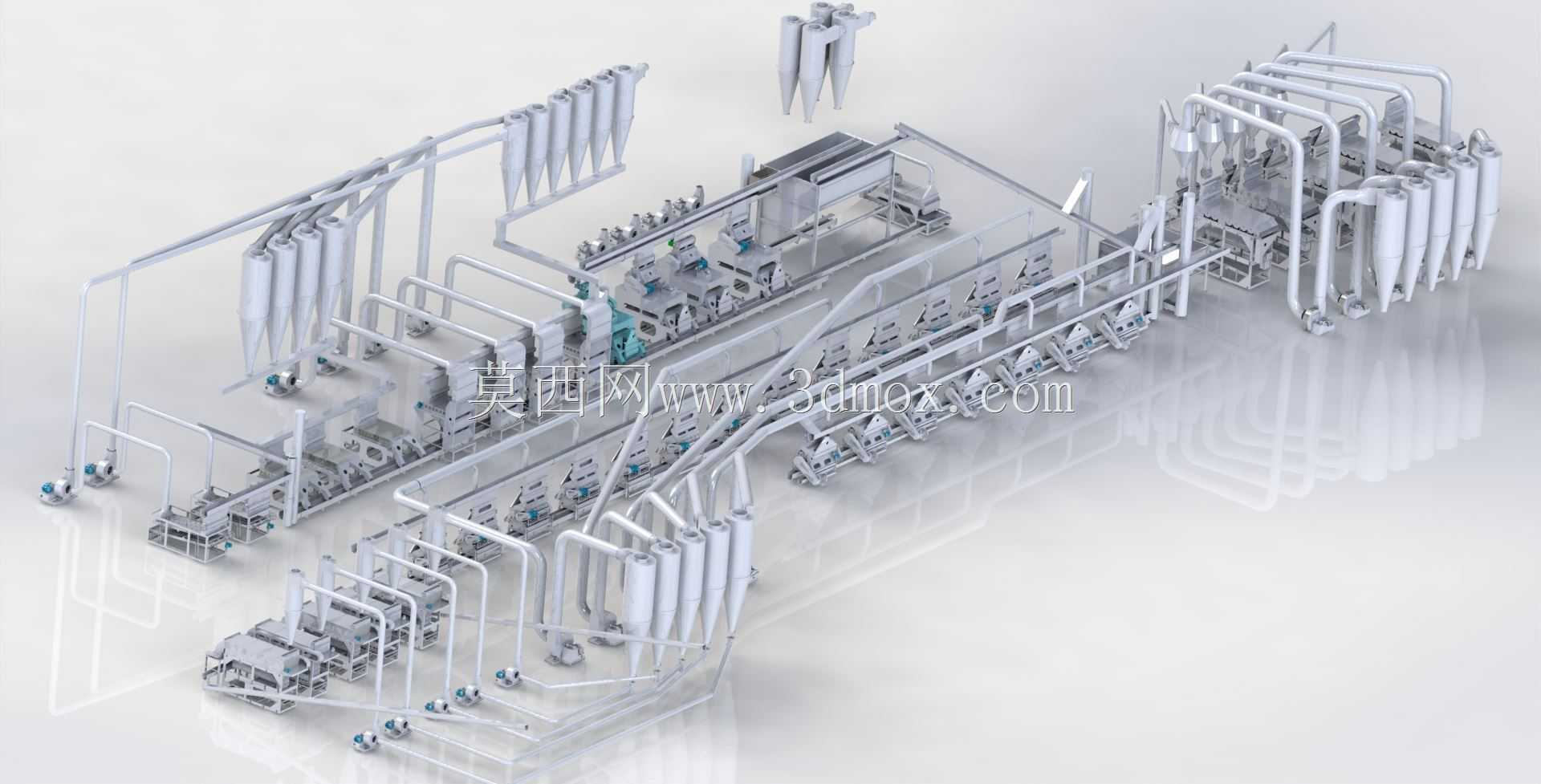

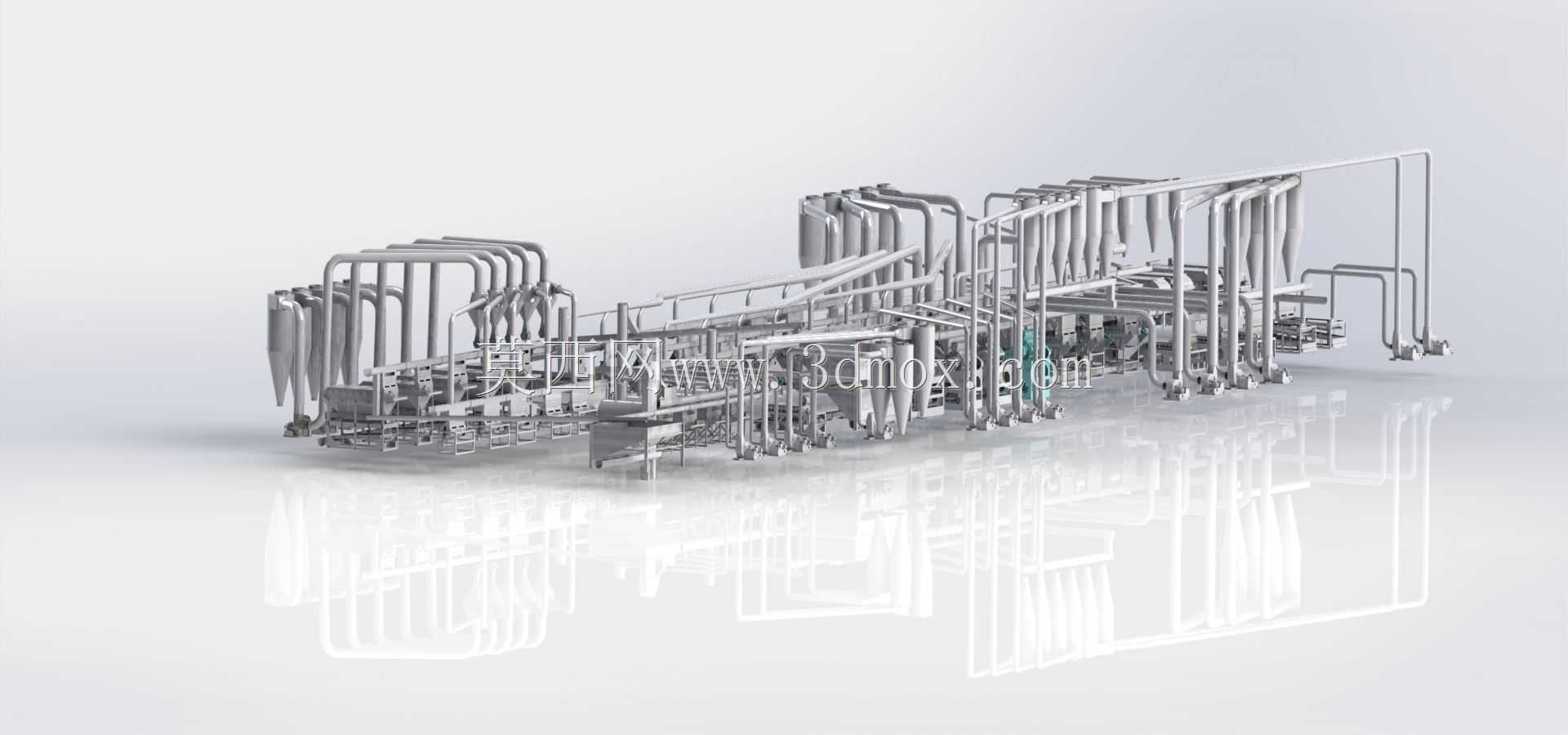

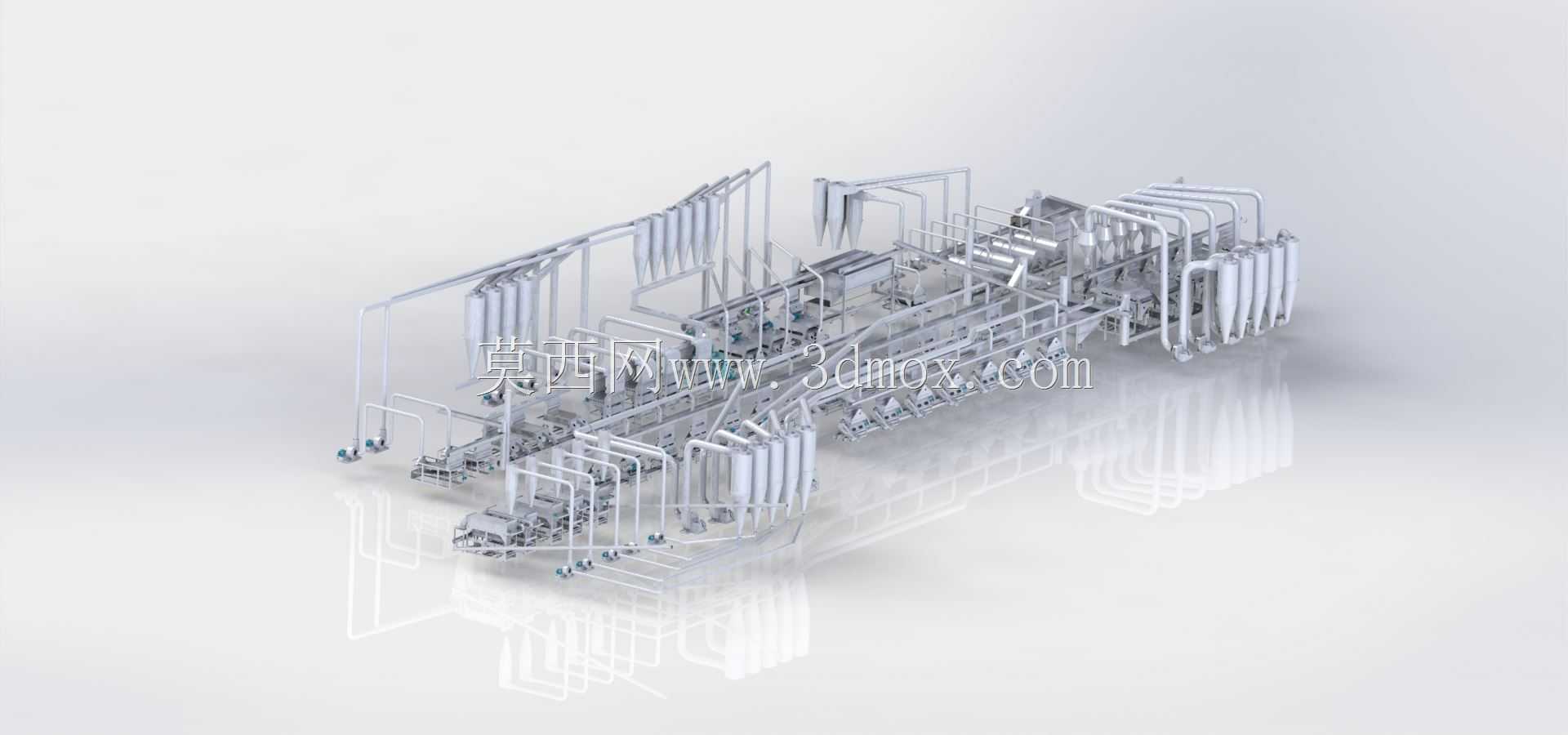

这套棉籽加工CSP装置的三维结构完整还原了棉籽预处理加工全流程的设备排布，从棉籽原料进入产线开始，依次完成除杂、风选、分级、输送等多道工序的设备衔接，整套产线采用立体式布局设计，充分利用厂房垂直空间压缩横向占地，适配多数中小型棉油加工厂房的安装边界。从结构设计逻辑来看，整套装置将风选除尘单元布置在产线上层区域，利用物料自重实现向下游工序的自流输送，减少不必要的水平输送节点，既降低了设备运行的动力损耗，也减少了物料在输送过程中的残留与堵塞风险。产线两侧对称布置的旋风分离单元，主要承担棉籽原料中的轻杂、短绒与尘屑的分离功能，每个旋风分离器的进出口管径匹配对应工序的处理风量，相邻分离器之间采用等径圆弧管道衔接，避免管道直角弯折造成的风阻骤升，保障风网系统的风压稳定。中层区域排布的核心加工单元，集成了多组分级筛、轧胚设备的安装机位，设备之间采用密封式溜管连接，每个连接节点都预留了检修快开结构，方便日常生产过程中的清理与故障排查。下层区域布置的水平输送设备，将各工序处理后的物料按工艺路径输送至下一加工环节，输送设备的侧边预留了观察窗与取样口，方便生产过程中实时查看物料状态、抽检加工质量。整套装置的安装边界充分考虑了厂房的柱距与层高限制，设备主框架采用模块化分段设计，每个模块的外形尺寸适配常规厂房的门洞与吊装通道，不需要对厂房进行额外改造即可完成进场安装。风网系统的管道走向全部沿设备主框架排布，没有外凸的悬空结构，既避免了生产过程中人员磕碰的安全隐患，也减少了管道积尘的清理难度。从实际应用场景来看，这套装置主要适配棉籽榨油前的预处理工段，也可通过调整内部筛网规格与风网参数，适配其他油料作物的预处理加工需求，设备的处理能力匹配中小型油料加工厂的日处理量级，各单元的处理能力经过匹配计算，不会出现某一工序产能过剩或瓶颈堵料的情况。设计过程中对设备的操作维护空间做了充分预留，每台核心设备的周边都留出了足够的检修操作面，日常更换易损件、清理筛网都不需要额外拆除周边关联设备，降低了后期运维的时间成本。整套产线的物料流向设计完全顺向，没有反向输送的冗余路径，从原料进入到成品料输出的整个路径流畅无折返，最大程度减少了物料的提升次数，降低了物料破碎率，保障棉籽加工的成品质量。
