带角件垂直式快速压紧夹具结构

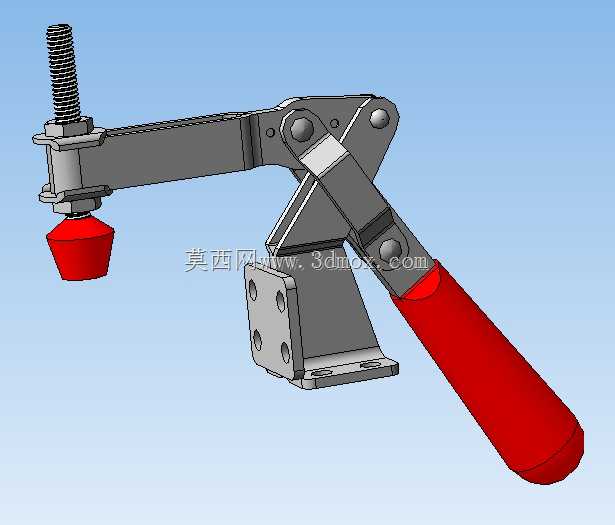

在工装夹具的实际应用场景里，垂直式压紧结构的适用范围非常广，从小型零件的钻孔定位、焊接工装的工件固定，到装配流水线的工位压紧，都能看到这类结构的身影。这款带角紧固件的垂直夹具，核心是通过连杆机构的死点特性实现压紧锁止，操作时压下红色手柄，连杆越过机构死点，压头端就会持续输出稳定的压紧力，不会因为加工过程中的振动出现松脱，相比传统的螺栓压紧，操作效率能提升数倍，不需要反复拧动螺母，单手即可完成压紧与释放动作。

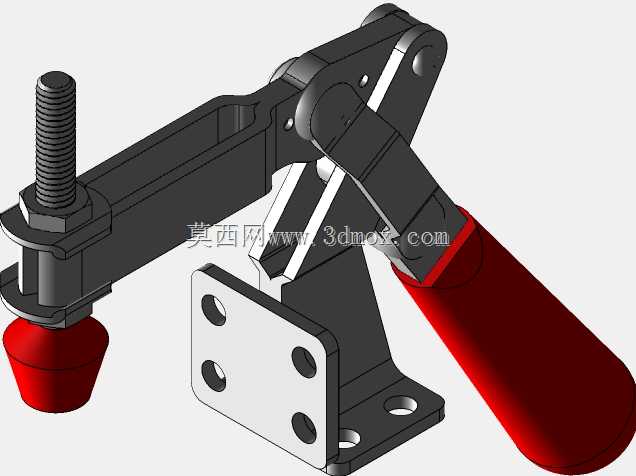

从结构设计思路来看，这款夹具的底座采用带安装孔的角座形式，四个沉头安装孔可以直接通过螺栓固定在工装台或者设备机架上，安装边界清晰，底座的垂直安装面与水平支撑面做了垂直度公差约束，保证安装后压臂的运动轨迹垂直于工件承载面，避免压紧时出现侧向分力蹭伤工件表面。压臂前端的压紧螺杆采用可调式设计，螺杆上配套锁紧螺母，可以根据不同被压紧工件的厚度调整压头的伸出长度，适配不同高度的工件装夹需求，压头端部采用红色软质橡胶材质，既可以增大压紧时的摩擦力，又能避免刚性接触在工件表面留下压痕，对于表面质量要求高的钣金件、塑胶件装夹非常友好。

整个连杆传动部分的铰接点都采用销轴配合耐磨衬套的结构，长期反复开合使用也不会出现明显的间隙晃量，保证压紧位置的重复精度。手柄部分套有红色防滑绝缘胶套，操作时握持手感舒适，即便手上沾有少量切削液或者油污，也不容易打滑。在实际选型使用时，需要注意压臂的伸出长度对应的压紧力阈值，当压头调整到螺杆最外端时，压紧力会相应减小，不适合装夹需要大压紧力的重型切削工况，更适合轻载的定位、装配、检测类工位的工件固定。安装时要保证底座的安装面平面度符合要求，避免底座固定后出现形变，导致连杆机构运动卡滞，影响压紧动作的顺畅性。日常维护时只需要定期在各个铰接销轴处滴注少量润滑油，即可保证长期稳定运行，不需要复杂的保养流程。
