刀柄弯曲成型用分体式弯曲模结构

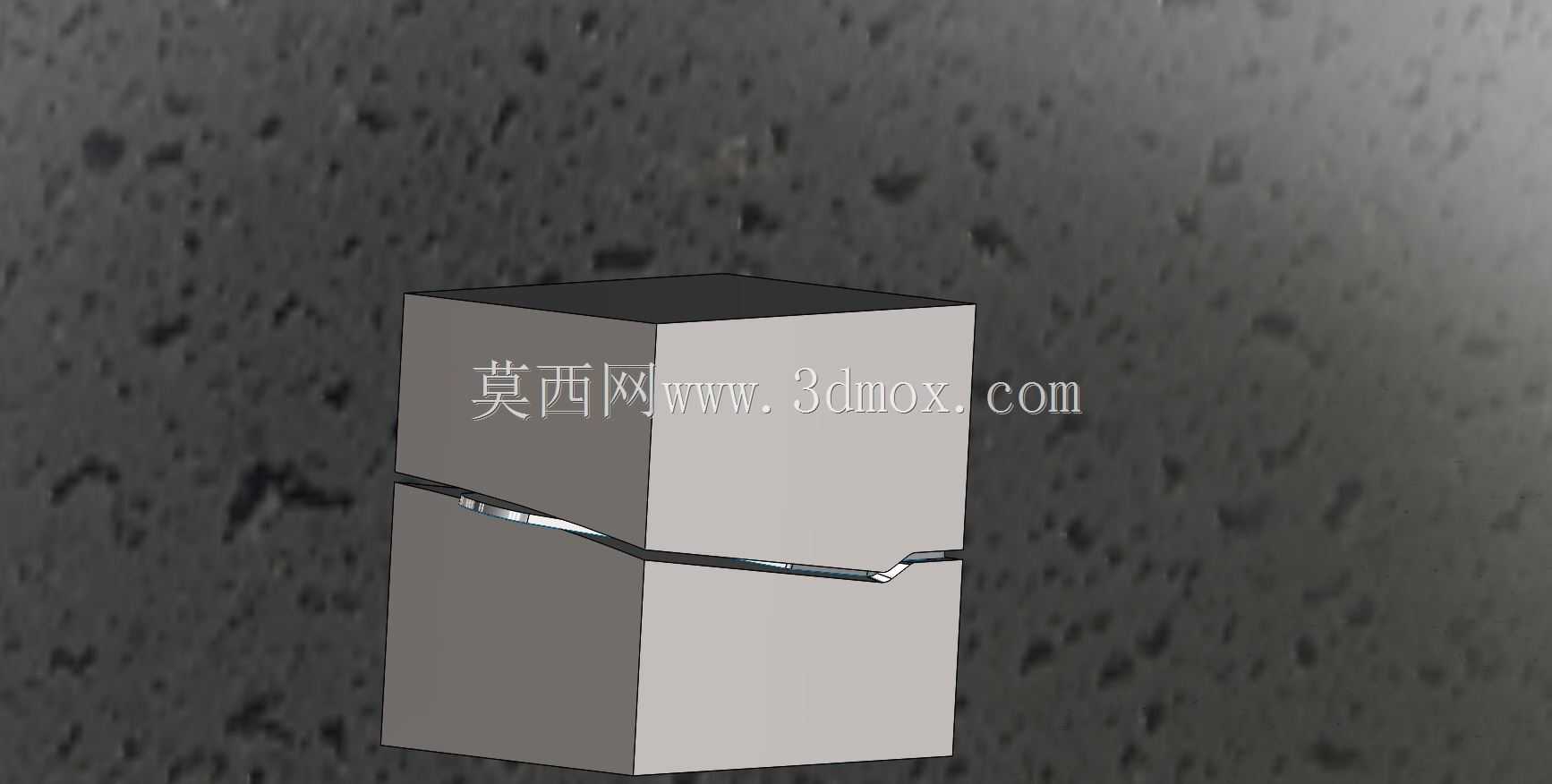

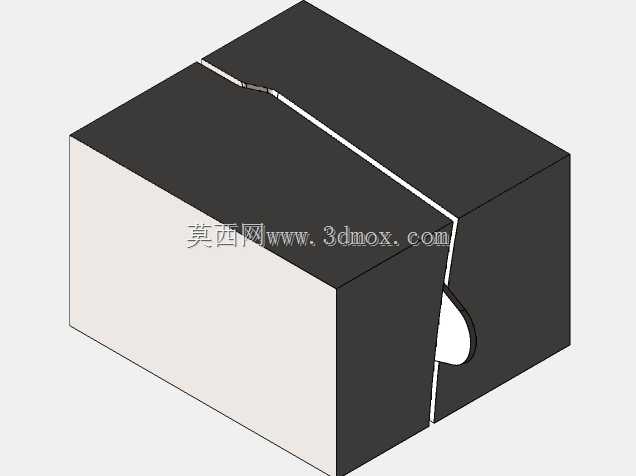

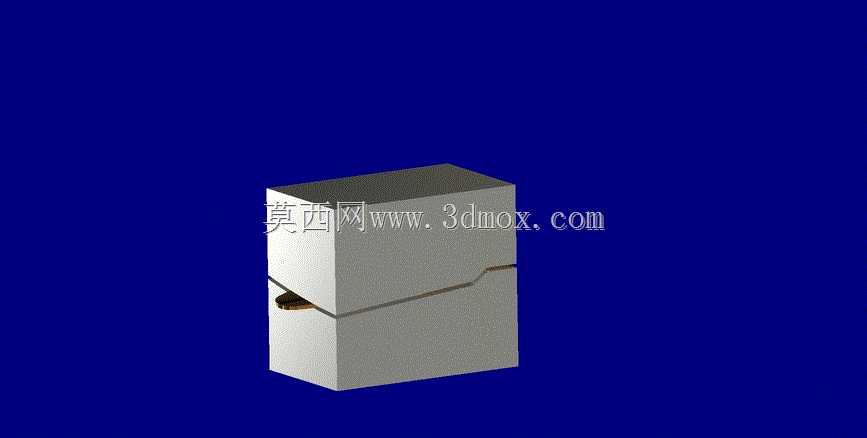

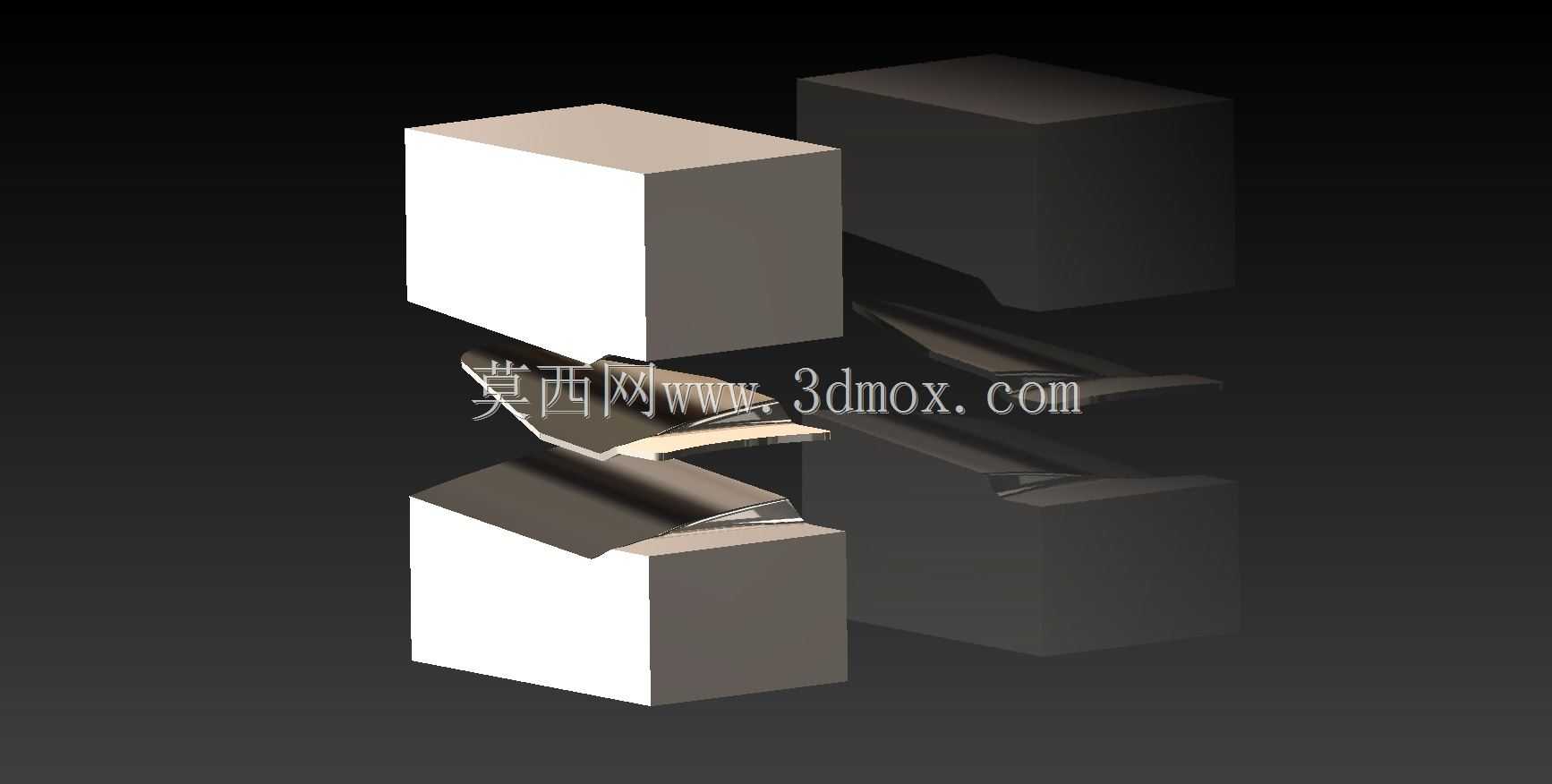

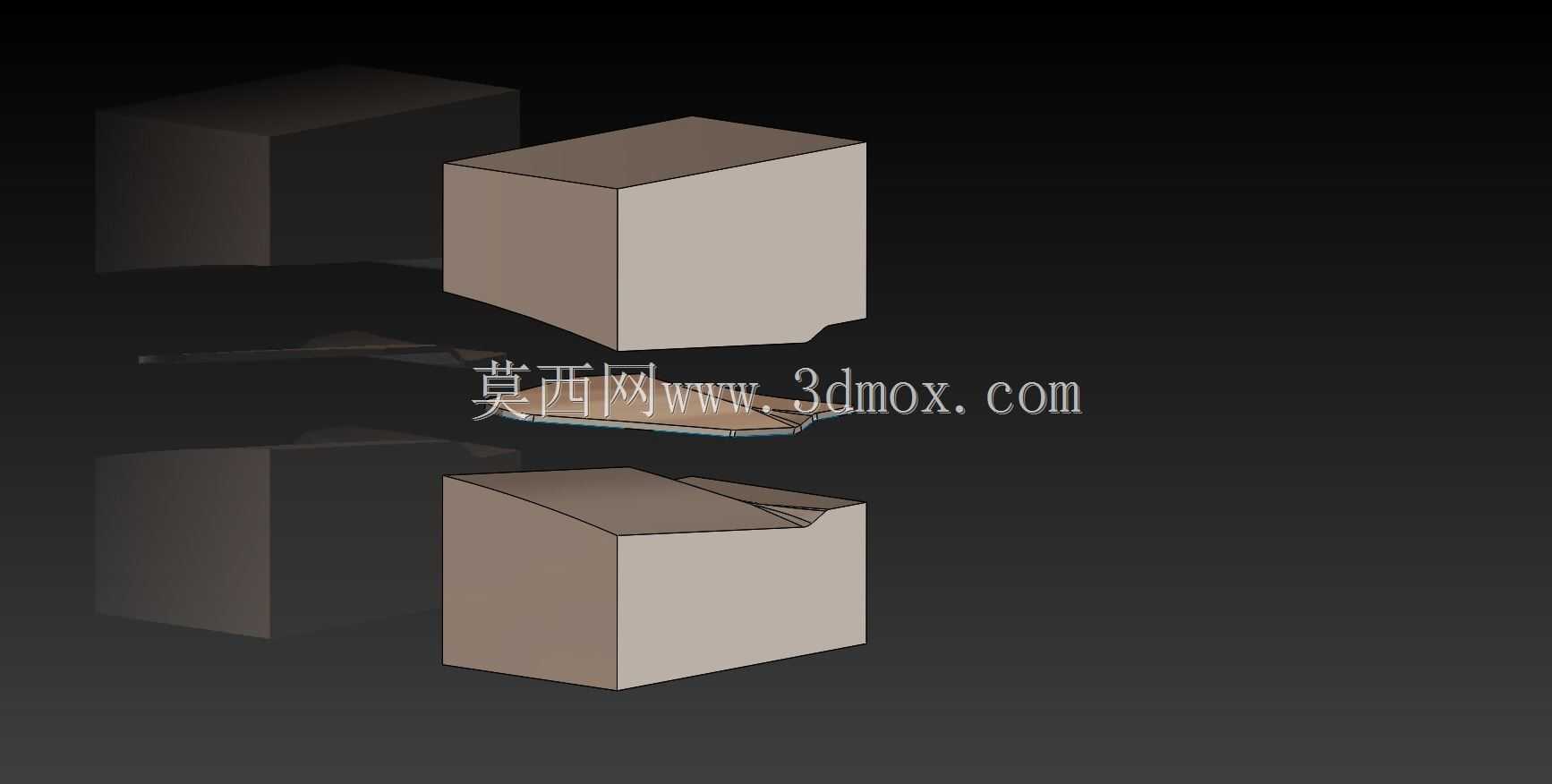

这套弯曲模主要应用于五金刀具加工生产线的刀柄弯折成型工序，对应小型长条类金属刀柄的批量冷冲压弯曲作业，在日用五金、工具制造车间的冲压工位上，这类模具是完成刀柄特定角度弯折成型的核心工装，直接装夹在普通开式压力机的滑块与工作台面之间即可投入生产，不需要额外定制专用连接法兰，适配多数常规吨位的通用冲压设备。从结构设计来看，模具采用上下分体式模架结构，上下模体均采用方块式整体钢件加工，合模面的弯折型腔完全匹配刀柄的成型轮廓，分型面顺着刀柄弯折的曲面走向设置，避免合模过程中出现料边剪切、坯料错位的问题。设计时特意将弯折入模的导向圆角做了差异化处理，入料侧圆角大于出料侧，既保证金属坯料在弯曲过程中能顺畅滑入型腔，不会出现表面刮伤、料头卡滞的情况，也能控制弯折处的材料流动速率，减少弯折位置的材料减薄量，避免成型后刀柄出现弯折处强度不足、回弹超差的问题。上下模的合模定位依靠模体自身的贴合止口完成，没有额外加装独立导柱导套，这种设计对于小型单一弯折工序的模具来说，能有效压缩模架整体外形尺寸，模体整体为规整长方体结构，安装时直接通过压板固定在压力机工作台的T型槽内即可，安装边界不超出常规25吨压力机的工作台面范围，不需要额外加大工作台垫板。在实际生产使用中，这套模具的成型工位正对模体中心，冲压时的受力点完全落在压力机滑块的压力中心线上，不会出现偏载导致的模面啃伤、成型角度偏移问题。弯折型腔的表面做了精磨处理，粗糙度控制在合理范围，成型后的刀柄表面不会出现压痕、拉伤，不需要后续额外的表面打磨工序。针对金属坯料弯曲后的回弹问题，设计时在弯折型腔处预留了对应的回弹补偿角，试模时只需要少量调整压力机的闭合高度，就能稳定得到符合尺寸要求的弯折刀柄，不需要对模腔进行大面积修磨。上下模体的边角都做了倒角处理，避免车间安装、搬运过程中出现锋利边角磕碰伤人的情况，模体上没有多余的突出结构，日常维护时只需要定期清理模腔表面的金属碎屑、检查合模面的贴合情况即可，不需要复杂的拆解保养，适合车间批量连续生产的作业节奏。
