桌用夹持式台虎钳三维结构设计作品

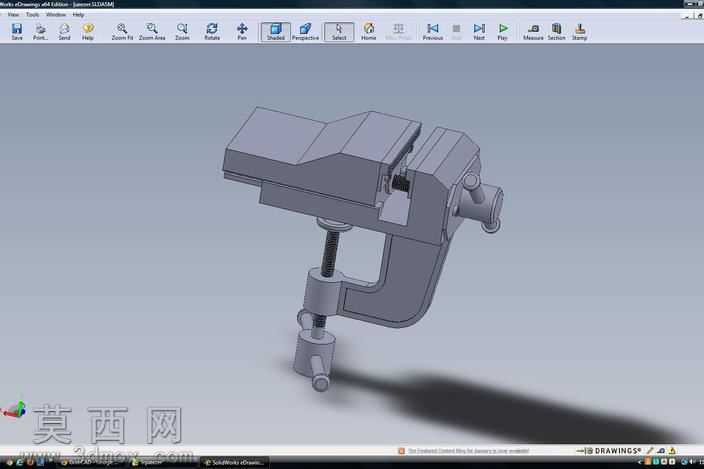

本作品为桌用夹持式台虎钳的三维建模成果，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，在三维建模环境中完成了全部零部件的参数化搭建。建模初期先梳理台虎钳的核心功能逻辑：该类虎钳无需固定安装在厚重工作台面上，通过下方的C型夹臂与锁紧螺杆即可夹持在不同厚度的桌面边缘，兼顾便携性与夹持稳定性，整体结构分为活动钳身、固定钳身、夹紧丝杆、桌面锁紧机构、操作手柄五大核心模块。建模过程中对每个零件的配合关系做了严谨约束：活动钳身与固定钳身的滑动导轨面采用间隙配合约束，模拟真实虎钳开合过程的顺畅滑动效果，避免出现运动卡滞的干涉问题；主夹紧丝杆与固定钳身的螺母座采用螺旋配合约束，可完整模拟转动手柄带动活动钳身进退的动作过程；下方桌面锁紧机构的调节螺杆与压块同样设置了对应运动约束，能够还原旋转锁紧手柄带动压块上升、夹紧桌面的完整动作。材质渲染环节针对不同零部件的实际加工材质做了对应材质赋予：钳身主体采用铸铁材质，调整材质参数还原铸铁件哑光深灰的金属质感与细微磨砂表面纹理；传动丝杆、操作手柄等受力零件采用调质钢材材质，添加轻微金属反光效果体现机加工零件的表面光洁度；锁紧压块的接触端面添加橡胶防滑垫材质，还原真实产品的防滑设计细节。整体建模过程兼顾了外观还原度与结构合理性，所有零件的壁厚、过渡圆角、加强筋结构均参考量产台虎钳的工艺设计，避免出现不符合加工工艺的薄壁、锐角等不合理结构，既完整还原了桌用虎钳的外观形态，也通过装配约束完整复现了产品的全部运动功能，可作为机械结构学习、工装设计参考的三维素材，帮助学习者理解螺纹传动、滑动配合、夹持机构的设计逻辑，掌握工装类产品从结构拆解到参数化建模再到材质渲染的完整流程。
