带阿基米德螺旋输送的液压压实机结构设计

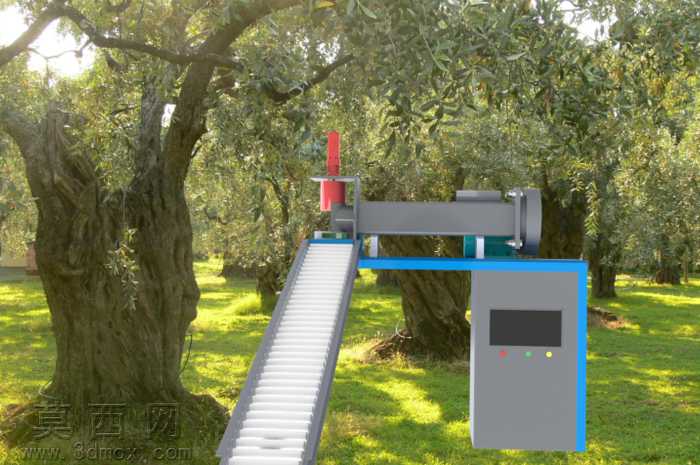

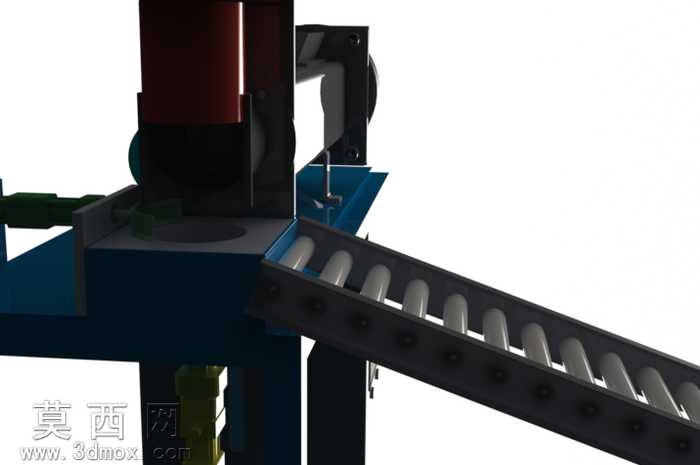

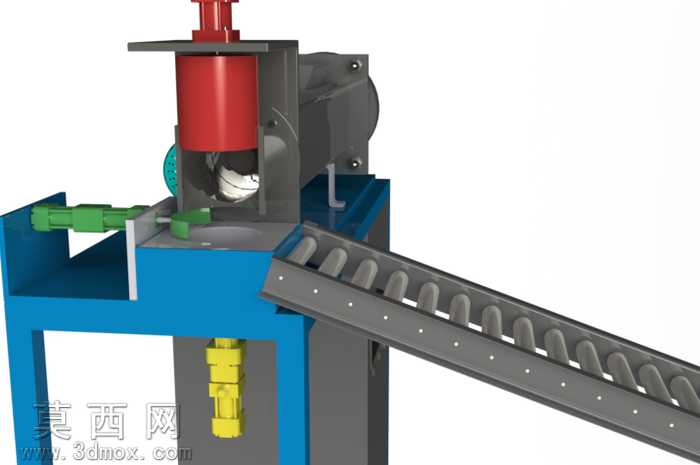

本作品为液压驱动的物料压实设备三维建模成果，建模过程中先完成整体功能模块的拆分，将设备划分为进料输送单元、压实执行单元、机架支撑单元、液压动力单元四个核心部分，逐一完成零件建模后再进行虚拟装配，全程严格遵循机械设计的装配公差逻辑，确保各运动部件不存在干涉问题。在结构设计上，进料端采用阿基米德螺旋输送结构，螺旋叶片的螺距、导程参数经过反复校核，能够实现散状物料的匀速、连续输送，避免物料在进料过程中出现卡滞、堆积的问题，倾斜布置的输送料槽带有等距定位挡边，可精准将待压实物料送入下方压实工位。压实执行单元采用立式液压缸作为核心动力部件，液压缸的缸体、活塞杆、密封结构均按照液压元件的标准参数建模，搭配侧向辅助定位的小型液压部件，可在压实过程中对物料进行侧向限位，保证压实后的物料块型规整、密度均匀。机架部分采用方管焊接框架结构建模，兼顾结构强度与轻量化需求，对承重部位做了加厚处理，同时预留了液压管路的走线空间，避免管路与运动部件产生剐蹭。材质渲染阶段，对不同部件做了区分处理：液压缸缸体采用金属红的漆面材质，还原工业液压元件的常规外观；机架主体采用工业蓝的喷涂金属材质，输送槽、螺旋叶片采用哑光灰的钢材材质，液压接头、紧固件采用镀锌亮面金属材质，不同材质的粗糙度、反光度参数均经过调试，让渲染效果贴近真实工业设备的视觉质感。设计思路上围绕散状物料减容压实的实际工况展开，将输送与压实功能集成在同一机架上，减少设备的占地面积，同时简化物料转运的流程，各功能模块的布局充分考虑了后期维护的便利性，液压元件均布置在便于拆装的外露位置，输送槽的侧板采用可拆式连接结构，方便后期清理残留物料、更换磨损的螺旋叶片。建模过程中对所有运动部件做了运动仿真验证，确认螺旋输送的转动、液压缸的下压回程动作都能顺畅运行，不存在行程冲突，整体结构紧凑，功能逻辑清晰，可作为小型压实设备的设计参考方案。
