研究所磨涡轮机叶片三轴试验装置

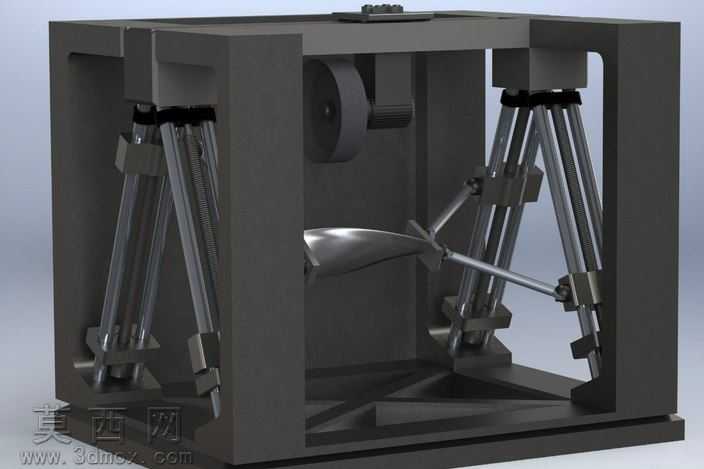

本模型为研究所用于涡轮机叶片磨削加工验证的三轴试验装置，采用SolidWorks完成全参数化三维建模，整体以框式封闭机架作为承载主体，建模过程中对每一处装配配合关系做了严谨定义，确保各运动部件无干涉、装配逻辑符合实际机械加工设备的设计规范。渲染阶段采用哑光深灰金属材质模拟机架的铸铁加工质感，对多组并联支撑支杆赋予抛光金属材质，还原高精度杆件的金属光泽与表面粗糙度，叶片试件部分采用经过抛光处理的合金材质，通过光影调整突出叶片翼型的曲面流畅度，直观呈现磨削加工后的叶片型面特征。结构设计上，装置采用双侧对称的多杆并联支撑结构，搭配中部的磨削执行组件，可实现三个轴向的精准位姿调整，能够模拟不同进给角度下的涡轮叶片磨削工况，机架内部预留了驱动组件、传动部件的安装空间，支杆端部采用铰接式连接结构，可灵活调整支撑角度以适配不同规格的叶片试件装夹需求。设计思路围绕涡轮叶片磨削工艺的试验验证需求展开，摒弃冗余的外观装饰结构，优先保障结构刚性与运动精度，框式机架的高刚性设计可有效降低磨削过程中的振动干扰，多杆并联的调整结构兼顾了调整灵活性与定位稳定性，能够为涡轮叶片磨削参数优化、工艺验证提供可靠的机械载体，模型完整还原了装置的所有结构细节，可直接用于结构优化、运动仿真以及工艺方案的论证参考。
