可移动旋转式发动机维修支撑支架

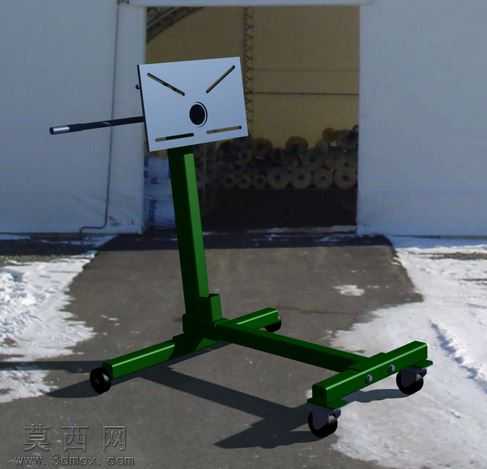

本模型为发动机维修作业专用的支撑支架，采用三维建模软件完成全参数化设计，整体结构经过力学仿真验证，可满足常规乘用车辆发动机的承托、翻转与移动作业需求。模型建模过程严格遵循机械设计公差规范，所有零件均按实际加工尺寸1:1还原，各部件间的装配约束完整，可直接用于工程出图或3D打印样件验证。支架主体采用立式立柱加十字型落地底座的结构布局，底座四个端点均配置万向脚轮，其中两个脚轮带刹车锁止结构，既可以实现作业场地内的灵活推移，也能在固定工位时锁定位置避免滑移。立柱上部设置可360度旋转的发动机连接法兰盘，法兰盘表面开设多组适配不同机型安装孔位的长槽与圆孔，可兼容多款主流发动机的安装固定需求，侧方配套加长操作摇杆，通过内部蜗轮蜗杆传动结构实现法兰盘的角度调节，操作人员无需额外吊装设备即可手动翻转发动机，轻松调整维修作业角度，大幅降低维修过程中的吊装操作风险。渲染阶段采用金属哑光漆材质模拟支架表面的喷塑工艺效果，绿色漆面还原工业维修工装的常规配色，脚轮部分采用黑色橡胶与金属轮毂的复合材质，金属结构件边缘添加合理的圆角过渡，避免应力集中的同时还原真实加工工艺特征，连接部位的螺栓、销轴等标准件均按国标规格建模，细节还原度高。设计过程中重点考量了支架的承重稳定性，十字型底座的轮距经过优化，在发动机翻转至任意角度时整体重心均落在底座支撑范围内，不会发生侧翻风险，立柱与底座的连接部位设置加强筋结构，提升整体结构刚性，避免承重时出现形变。连接法兰盘与旋转轴之间配置推力轴承，降低翻转操作的阻力，即使承载满重量的发动机也可轻松转动，摇杆末端设置防滑握套，提升操作手感。整体结构无冗余设计，所有型材均采用标准方管焊接结构，加工工艺简单，制造成本低廉，适合汽修门店、发动机维修车间批量制作使用，模型结构完整，无缺失面、破面等建模问题，可直接导入各类三维软件进行二次修改调整，适配不同规格发动机的支撑需求。
