可调式重载搭扣式快速锁紧夹具结构

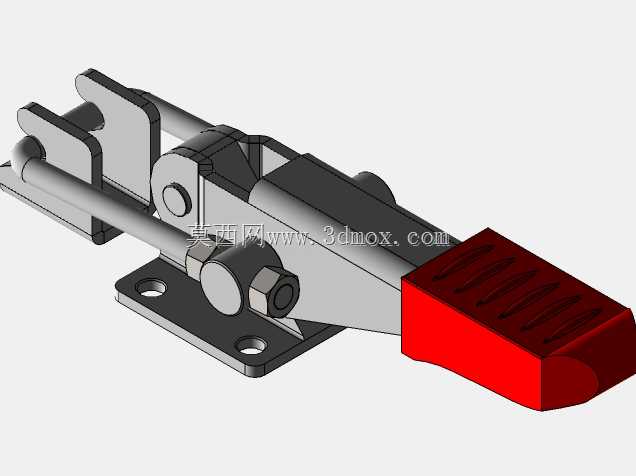

这类搭扣式锁紧夹具常被应用在工业设备舱门、检具定位、工装治具压紧、物流周转箱锁固、小型设备检修盖板固定等场景，属于手动快速锁紧类的标准五金结构件，日常产线换型、设备维护、工件装夹环节里，能替代传统螺栓紧固的繁琐操作，大幅降低拆装耗时。从结构设计来看，该款夹具采用杠杆自锁原理，主体承载部分采用冲压金属板材弯折成型，铰接位置配置销轴连接，锁紧行程末端通过过死点结构实现自锁，即便承受一定振动载荷也不会出现意外松脱的情况，操作端的红色防滑套采用硬质耐磨材质，增大手部按压摩擦力，冬季戴劳保手套操作也不会出现打滑问题。底座部分设计了两个对称的安装孔位，可适配螺栓直接固定在安装基面，安装孔的孔距经过标准化设计，能匹配市面多数同规格搭扣的安装尺寸，替换旧件时无需重新打孔攻丝，降低现场改造成本。锁钩部分为可调式结构，通过螺纹段可调整锁紧行程的预紧量，适配不同厚度的被压紧件，调整范围覆盖常规3到8毫米的压紧间隙，现场安装时可根据实际盖板与框体的间隙灵活调整，无需额外加工垫片补偿间隙。从受力特性来看，该结构的锁紧力主要集中在底座与锁钩的连接直线上，铰接点的受力经过杠杆放大，手动施加很小的按压力就能获得数百牛的锁紧力，足够满足普通工业场景下的密封、定位需求，比如设备防护门需要配合密封条实现防尘防水时，该搭扣能提供持续稳定的压紧力，保证密封条压缩量均匀，不会出现局部缝隙漏尘漏水的问题。建模过程中，所有铰接位置的配合间隙都按照实际五金件的公差要求预留，活动部件的运动行程完全还原实物的操作逻辑，可直接用于设备整机的装配干涉检查，也能导出工程图用于自制件的加工参考。外形轮廓上，锁紧状态下整体结构突出安装基面的高度控制在较低范围，不会在设备外侧形成突兀的突出结构，避免人员走动时剐蹭磕碰，边角位置都做了小圆角过渡，没有尖锐的冲压毛边结构，符合工业五金件的安全设计要求。在做设备结构设计选型时，这类搭扣的选型需要重点关注安装基面的平面度、被压紧件的厚度范围、日常使用的振动频率，若应用在高振动的设备上，还可在锁钩位置增加防松弹垫，进一步提升锁固可靠性，该结构的三维模型完整还原了所有装配细节，活动部件可实现完整的开合锁紧动作模拟，能直接导入装配体做动态干涉验证，减少实物试装时的匹配问题。
