外六角细牙M10螺栓结构设计

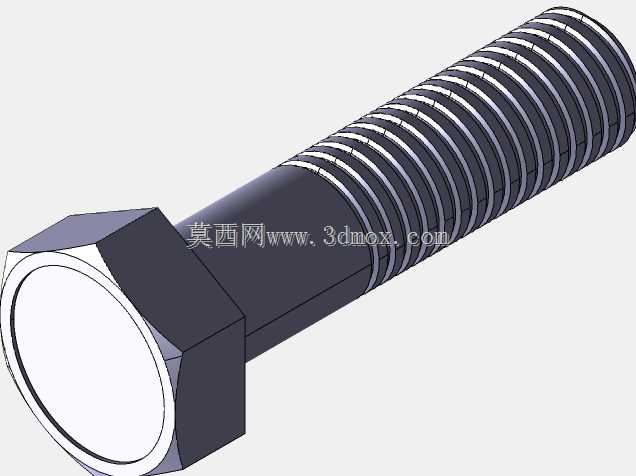

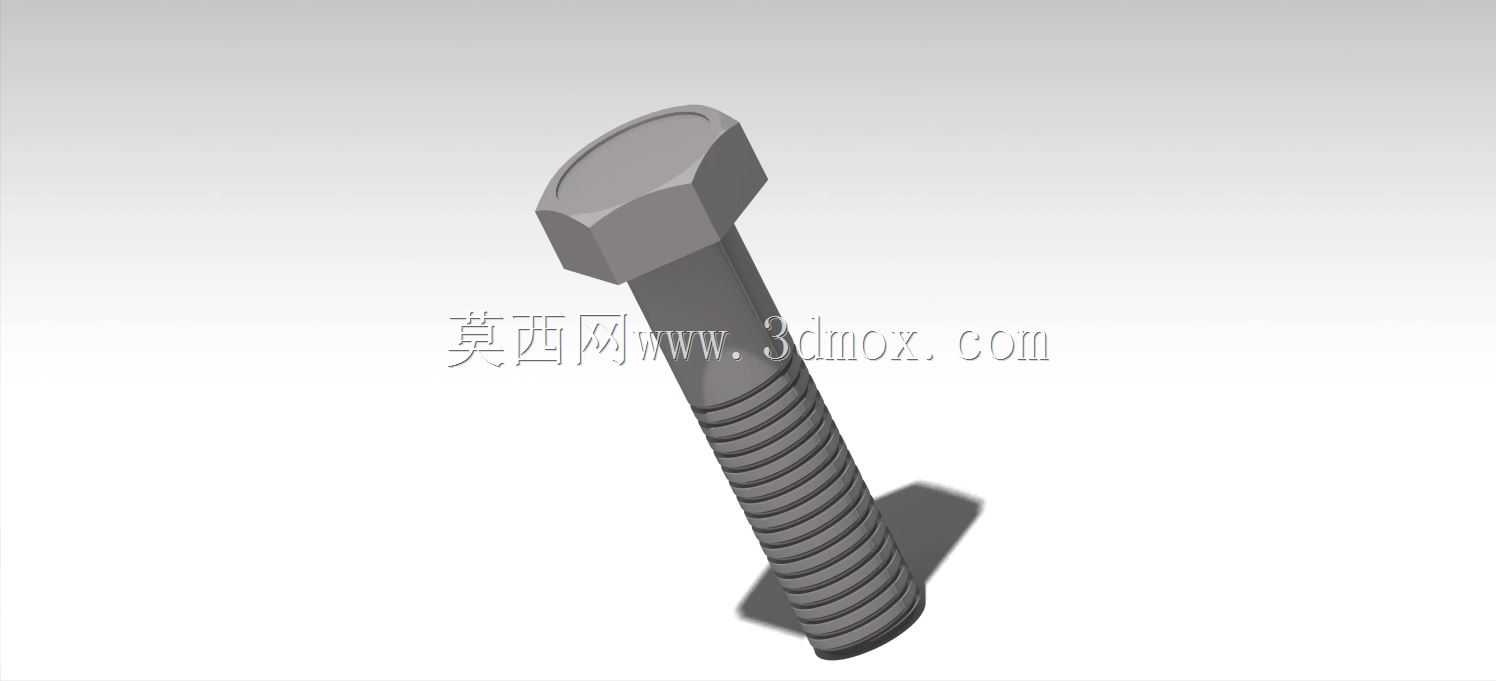

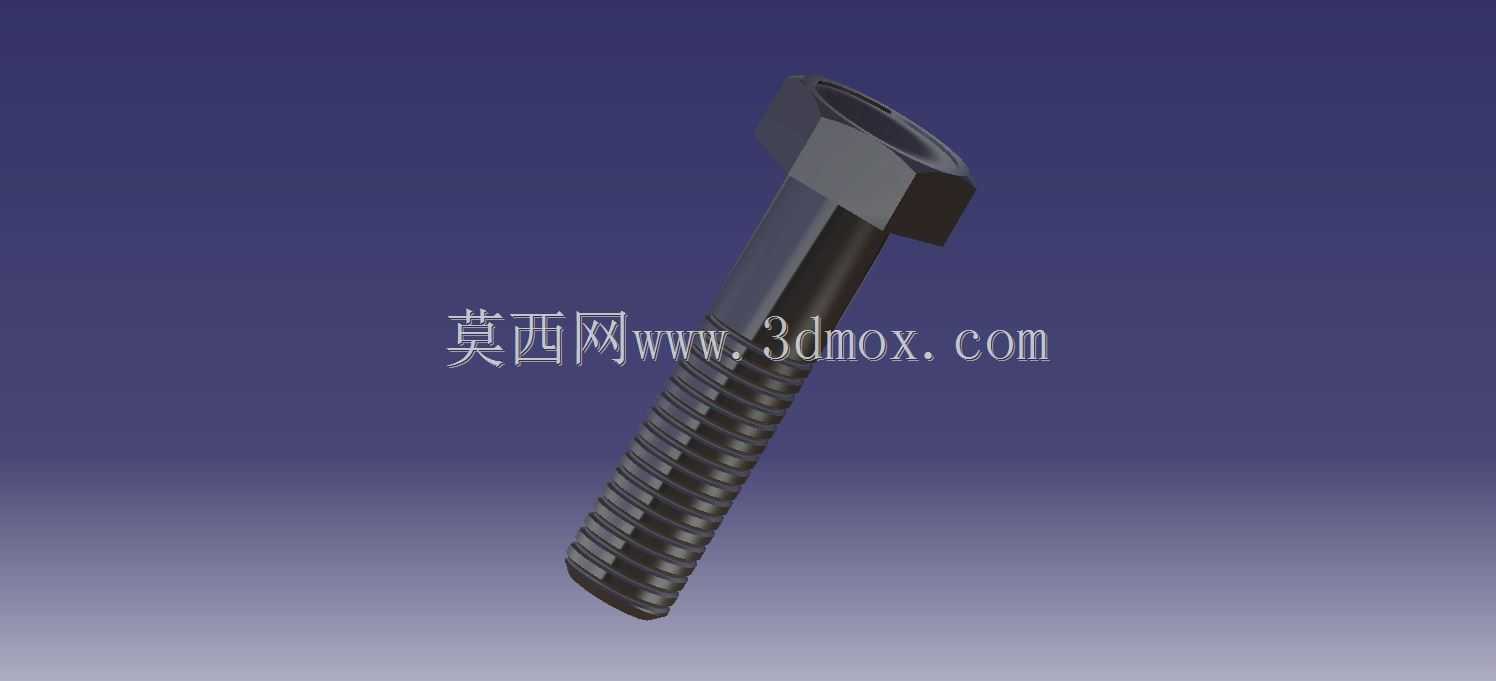

在各类机械装配场景中，细牙外六角螺栓的应用覆盖了从精密仪器安装到中小型设备组对的诸多环节，这类紧固件的核心作用是通过螺纹副的咬合实现被连接件的刚性压紧，相比粗牙同规格螺栓，细牙螺距的设计让螺纹升角更小，自锁性能更优，适合承受振动载荷、需要防松的连接部位，同时细牙螺纹的小径更大，螺杆的抗拉截面面积更高，能在同等公称直径下承受更高的静拉力载荷。这款M10×1.5的外六角螺栓，头部采用标准外六角结构，对边尺寸符合通用紧固件的配套要求，可适配常规规格的套筒、开口扳手进行拧紧作业，头部与杆部的过渡位置设计有合理的圆角，避免应力集中导致的头部断裂风险，这一细节在承受交变载荷的连接场景中尤为重要，很多现场装配出现的螺栓头部断裂故障，都源于过渡位置的圆角处理不足，在拧紧力矩和工作载荷的叠加作用下，应力集中位置率先萌生裂纹最终失效。螺杆部分的螺纹段长度经过合理匹配，可适配总厚度在适配范围内的多层被连接件，螺纹牙型经过规整的建模处理，牙顶和牙底的过渡符合机械设计的公差要求，既保证螺纹啮合时的接触面积足够，又避免牙型过尖导致的装配刮伤、螺纹咬死问题。在实际设备选型中，这类细牙螺栓常被用于机床导轨压板固定、液压阀块安装、模具模板组对等对连接精度、防松性能有要求的场景，安装时需要注意匹配对应精度等级的六角螺母，同时根据被连接件的材质选择合适的平垫、弹垫组合，针对铝合金、工程塑料等软质被连接件，还需要配套更大外径的平垫来分散压紧应力，避免被连接件表面被压溃。建模过程中需要重点关注螺纹收尾的结构，不能将螺纹直接延伸到螺杆根部，要留出合理的退刀位置，同时杆部无螺纹段的直径要略小于螺纹小径，保证装配时螺杆能顺利穿过被连接件的安装孔，不会出现杆部卡滞的问题。六角头部的支承面要保证与螺杆轴线的垂直度，否则拧紧时会出现偏载，导致螺栓承受附加弯曲应力，大幅降低连接的可靠性，实际生产中这一形位公差是紧固件质量检测的核心指标之一，建模时也要严格遵循这一设计逻辑，保证头部支承面的平面度和与杆部的垂直度要求，避免后续出工程图或进行装配仿真时出现干涉、受力分析偏差的问题。
