8件式气压液压管路压力开关结构设计

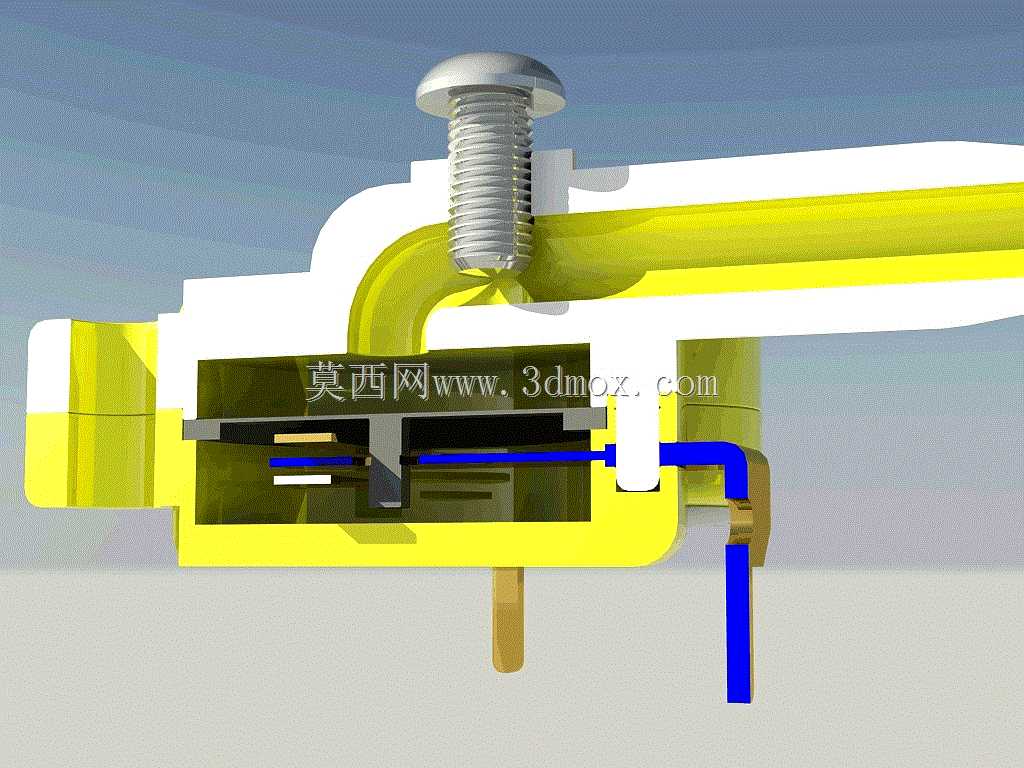

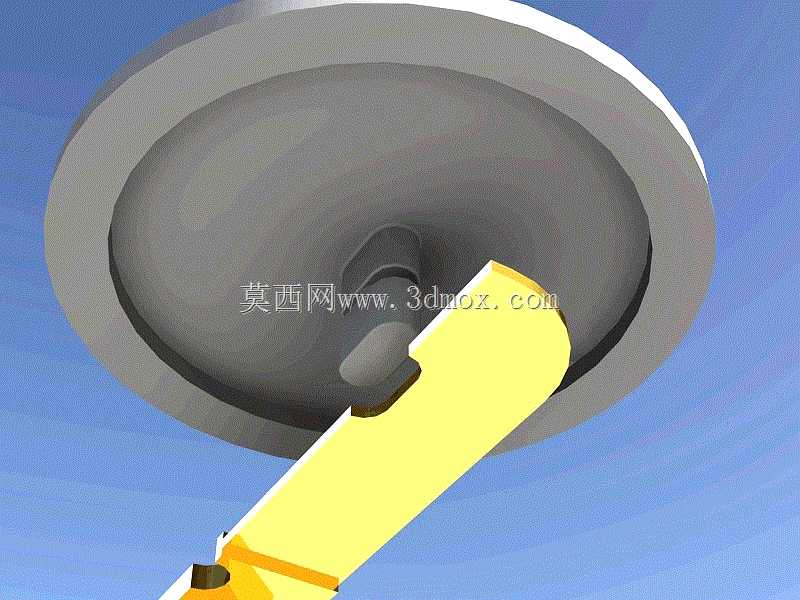

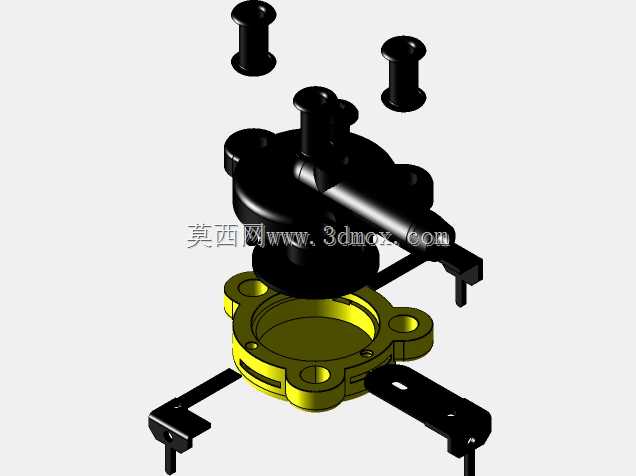

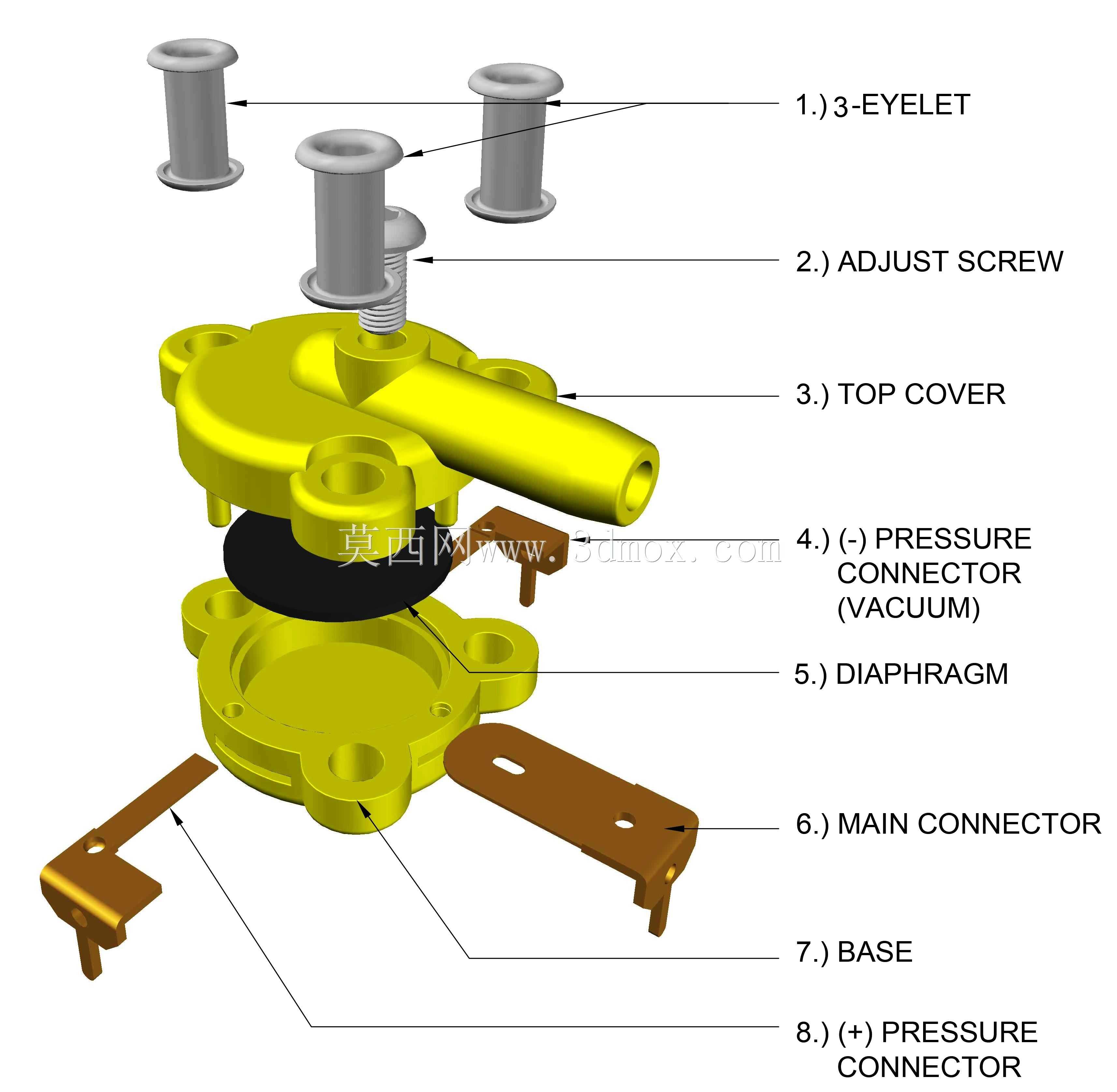

这款压力开关主要面向气动、液压流体管路的压力通断控制场景，常见于小型空压机启停控制、家用净水机水路压力保护、气动工装夹具的压力联锁回路、小型液压站的压力超限报警触发等工况，是流体控制系统里实现压力阈值触发通断的核心基础部件。从结构设计来看，整体采用侧进下出的管路接口布局，黄色主体为绝缘耐流体腐蚀的工程塑料壳体，顶部设置盘头螺钉用于压力触发阈值的微调，通过改变内部弹簧预压缩量来调整动作压力值，适配不同工况的压力触发需求。内部结构集成了压力感应膜片、导电触片、复位弹簧、接线插脚几个核心模块，流体从侧方接口进入腔体后，作用在感应膜片上，当腔体内压力达到设定阈值时，膜片推动顶杆位移，带动导电触片完成触点的通断切换，实现电信号的输出，下方两个插脚为电气接线端，可直接插接标准接线端子，减少现场接线的装配工作量。安装边界方面，整体结构紧凑，侧方管路接口适配常规快插管路规格，顶部调节螺钉预留足够的扳手操作空间，安装时无需额外预留过大的操作间隙，可直接集成在阀岛、管路总成的紧凑安装空间内，不需要额外设计独立的安装支架，依靠管路接口的连接即可完成固定。设计过程中重点考虑了膜片的有效承压面积与弹簧刚度的匹配，避免出现压力触发区间漂移、触点抖动的问题，内部导电触片采用带自清洁结构的滑动接触设计，长期通断动作后仍能保持稳定的接触电阻，减少接触不良引发的控制故障。壳体的流道设计做了圆弧过渡处理，避免流体进入腔体后形成紊流冲击膜片，降低压力波动带来的误触发概率，同时壳体的密封结构采用周向压合密封，不需要额外加装密封垫片，减少装配工序的同时提升长期使用的密封可靠性，适配常规的水、压缩空气、低压液压油等常见流体介质的使用需求。
