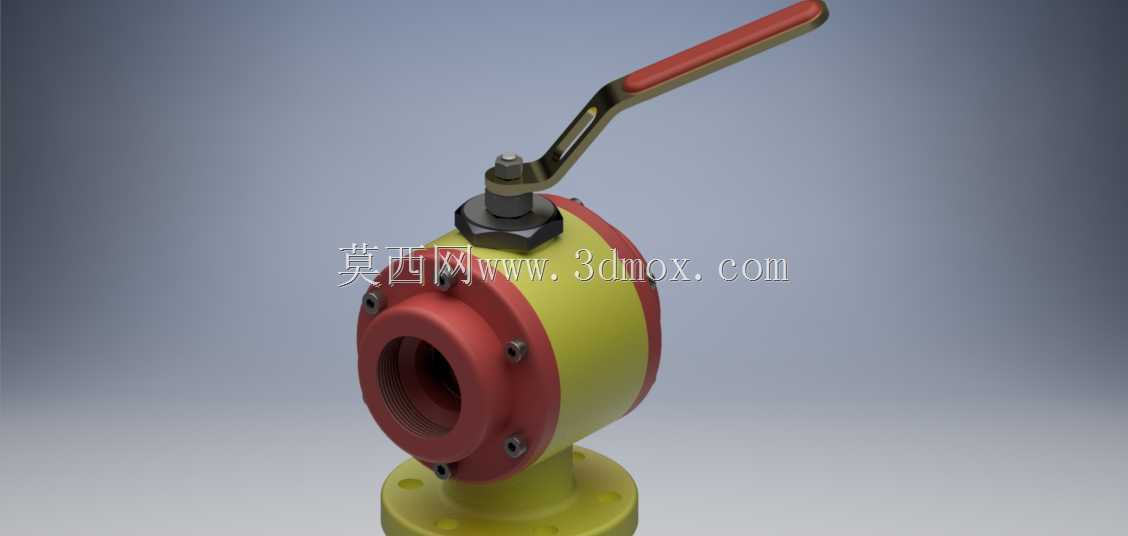

手动法兰式三通球阀结构设计

这款三通换向球阀主要面向多支路流体管路的工况设计，常见应用在化工流体输送、小型换热机组管路切换、水处理支路分流、液压系统回路换向等场景，可替代两个直通阀完成介质流向的切换、合流或者分流动作，减少管路接头数量，降低介质泄漏的风险点。从结构设计来看，采用浮动球式密封结构，球体与阀座的配合面经过同轴度校核，操作手柄转动90度即可完成通路切换，手柄长度经过力矩核算，在公称压力对应的操作力矩下，单人无需额外加力杆即可完成扳动操作，手柄表面做防滑包覆处理，避免带防护手套操作时出现打滑。阀体采用分体式法兰连接结构，底部带法兰安装基座，可直接固定在管路支架或者设备台面上，三个接口均为法兰连接形式，接口端面的密封槽尺寸符合常规管路法兰的密封配合要求，安装时无需额外加工适配接口，可直接与同通径的管路法兰配对，通过螺栓紧固即可完成装配，安装边界预留了足够的螺栓操作空间，紧固法兰螺栓时扳手不会与阀体其他结构产生干涉。设计过程中优先考虑了介质流通的顺畅性，球体的通径与接口通径保持一致，无缩径结构，介质流经阀体时的压力损失更小，减少流道内的介质滞留，对于带有少量颗粒杂质的流体工况，也能降低杂质卡滞球体的概率。阀杆部位采用双重密封结构，下部设置防吹出台阶，避免管路带压时阀杆被内部压力顶出，上部的填料密封可在长期使用出现微渗时，通过压紧填料压盖的方式补偿密封量，无需整体拆解阀门即可完成维护。阀体外部的结构做了圆弧过渡处理，没有尖锐的棱角，避免安装和维护过程中磕碰划伤操作人员，阀体的壁厚经过耐压强度校核，可满足常规中低压流体管路的承压要求，法兰连接孔的位置度公差控制在合理范围内，现场安装时不会出现螺栓无法穿入的错位问题。
